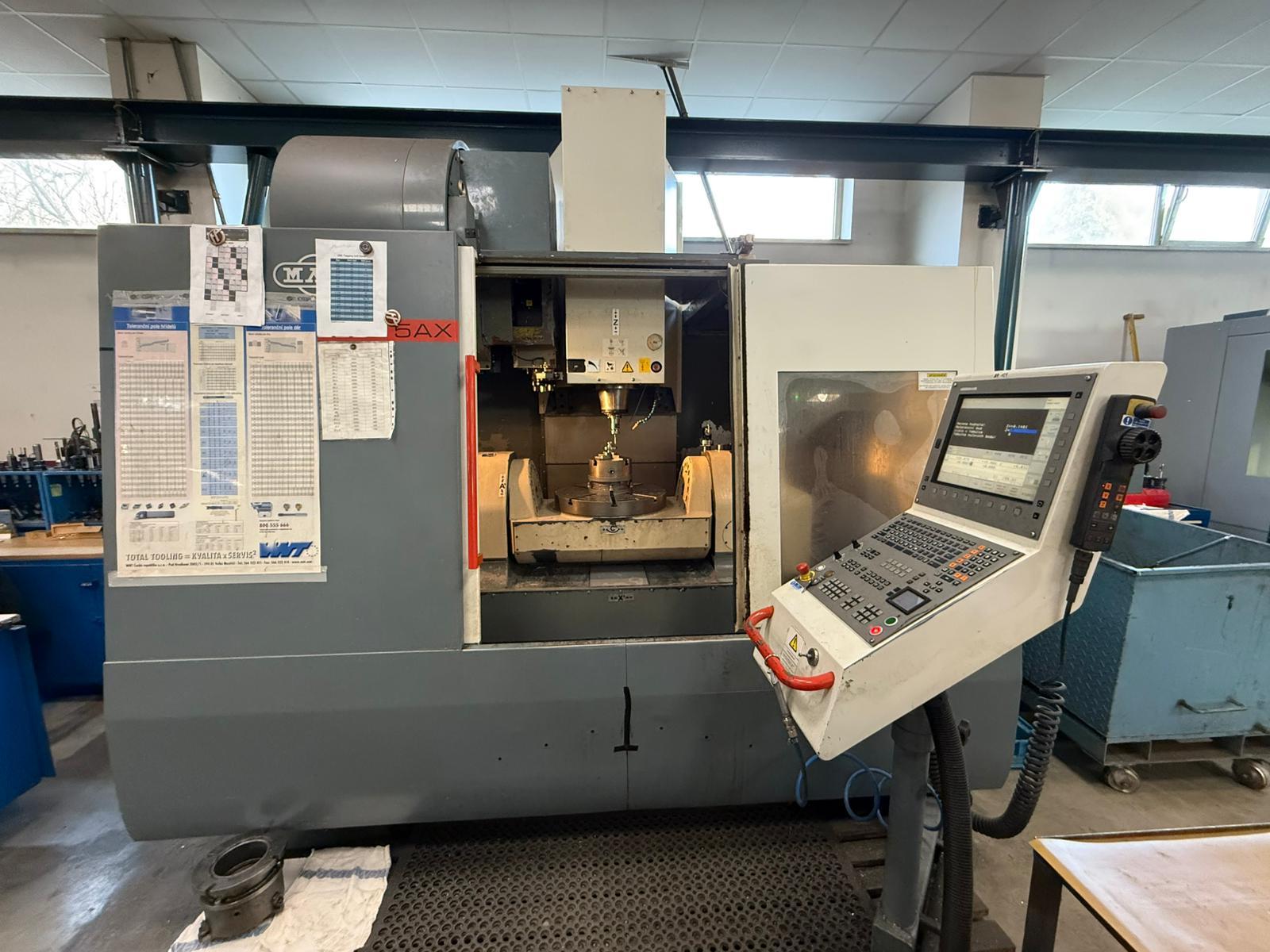

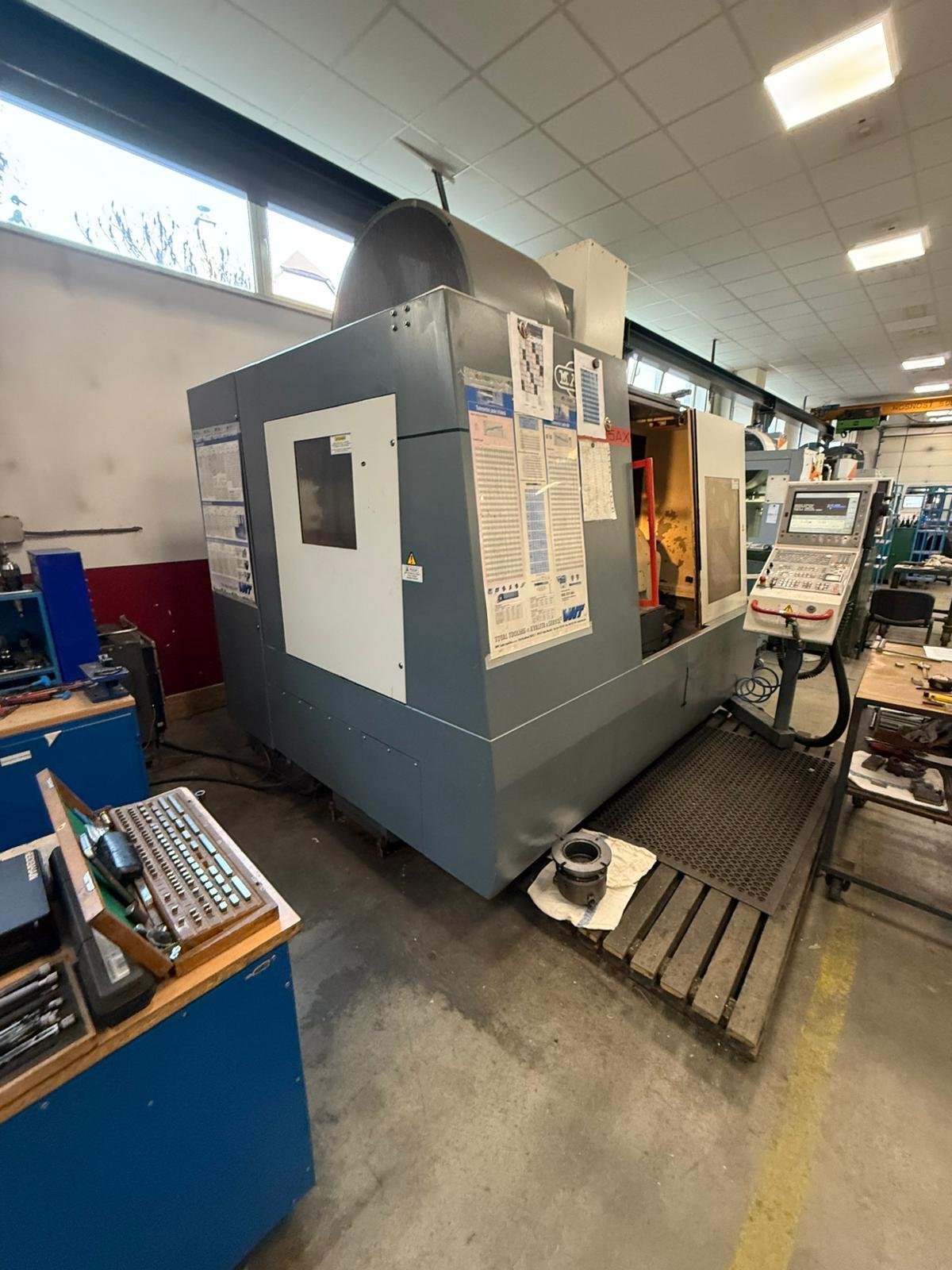

Centrum obróbcze pionowe CNC KOVOSVIT MAS MCV 1000 SPEED 5AX

Centrum obróbcze pionowe CNC KOVOSVIT MAS MCV 1000 SPEED 5AX zbudowane zostało w 2011 roku w Czechach przez KOVOSVIT MAS a.s. Maszyna służy do precyzyjnej, pięcioosiowej obróbki detali metalowych o złożonej geometrii. Umożliwia frezowanie, gwintowanie oraz wiercenie otworów. Dzięki temu doskonale sprawdzi się w produkcji form i narzędzi, a także precyzyjnych komponentów wykorzystywanych w przemyśle maszynowym, motoryzacyjnym oraz lotniczym.

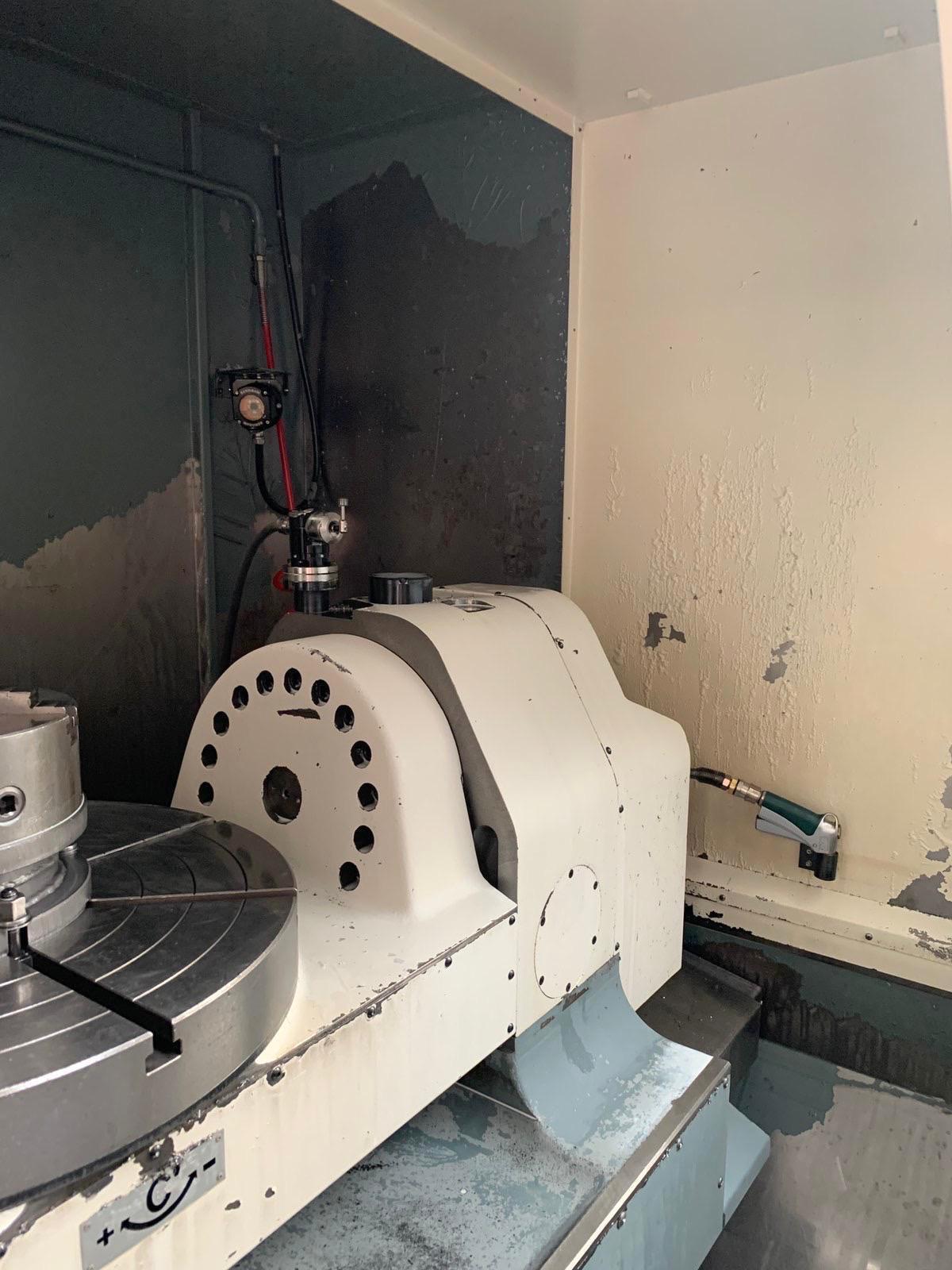

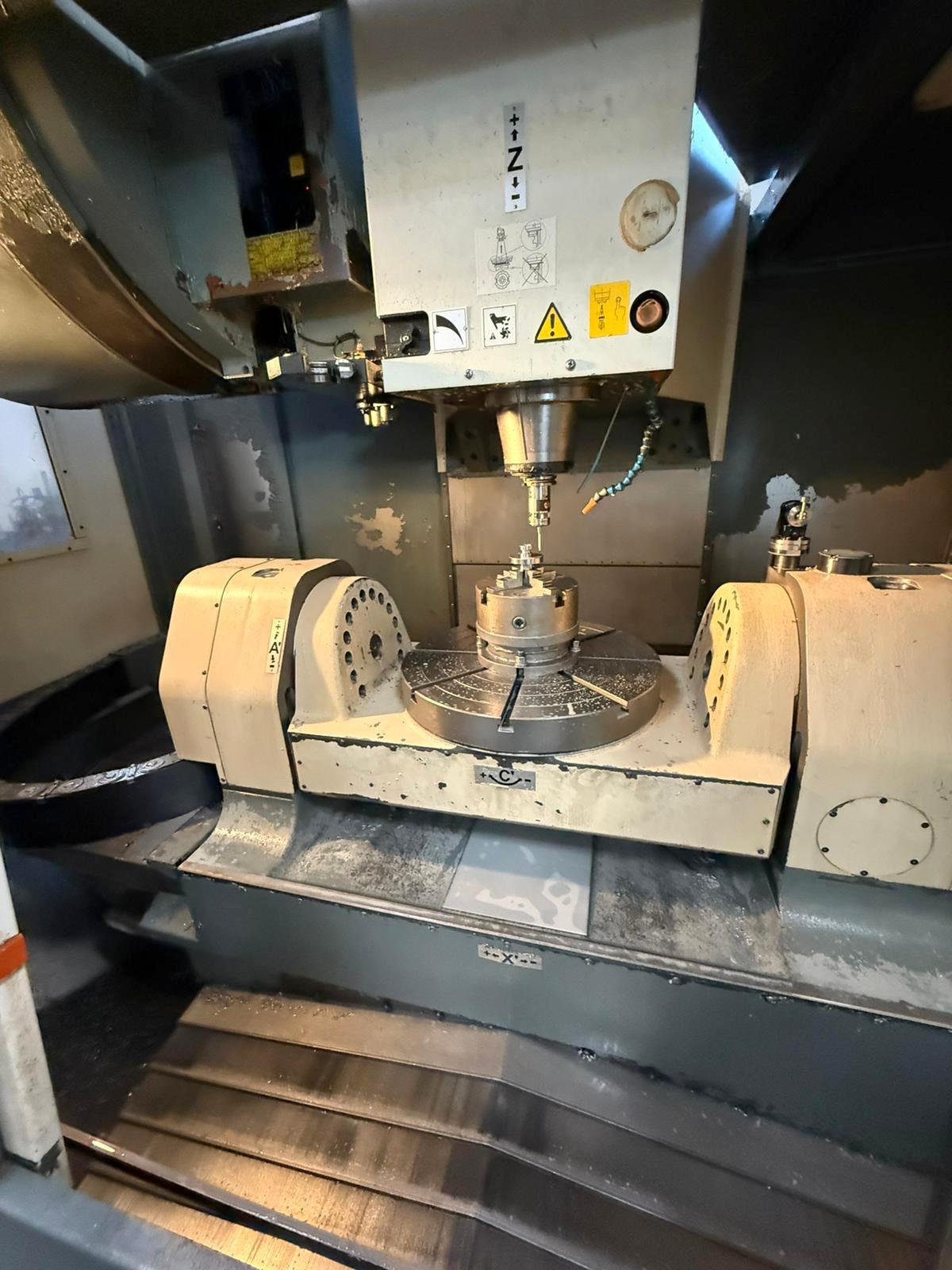

Przestrzeń robocza została zaprojektowana z myślą o wygodnej obsłudze maszyny. Szerokie drzwi przesuwne ułatwiają dostęp do obrabianych detali oraz ich mocowanie, natomiast wodoszczelne osłony kabiny zapobiegają wydostawaniu się chłodziwa i wiórów poza obszar obróbki. Proces obróbki odbywa się przy użyciu wrzeciona osiągającego maksymalną prędkość obrotową 12000 obr/min i narzędzi skrawających pobieranych z 30-pozycyjnego magazynu. Stół obrotowy o średnicy 520 mm umożliwia zmianę położenia detalu względem narzędzia, pozwalając na obróbkę powierzchni pod różnymi kątami bez konieczności ponownego mocowania przedmiotu.

Konstrukcję maszyny KOVOSVIT MAS MCV 1000 SPEED 5AX oparto na sztywnej ramie w kształcie litery C, zaprojektowanej z wykorzystaniem metody elementów skończonych (FEM – Finite Element Method). Takie rozwiązanie pozwala zachować wysoką dokładność geometryczną nawet podczas pracy pod dużym obciążeniem. Posuwy w osiach liniowych realizowane są na prowadnicach liniowych, które zapewniają precyzję ruchu oraz odpowiednią dynamikę posuwów.

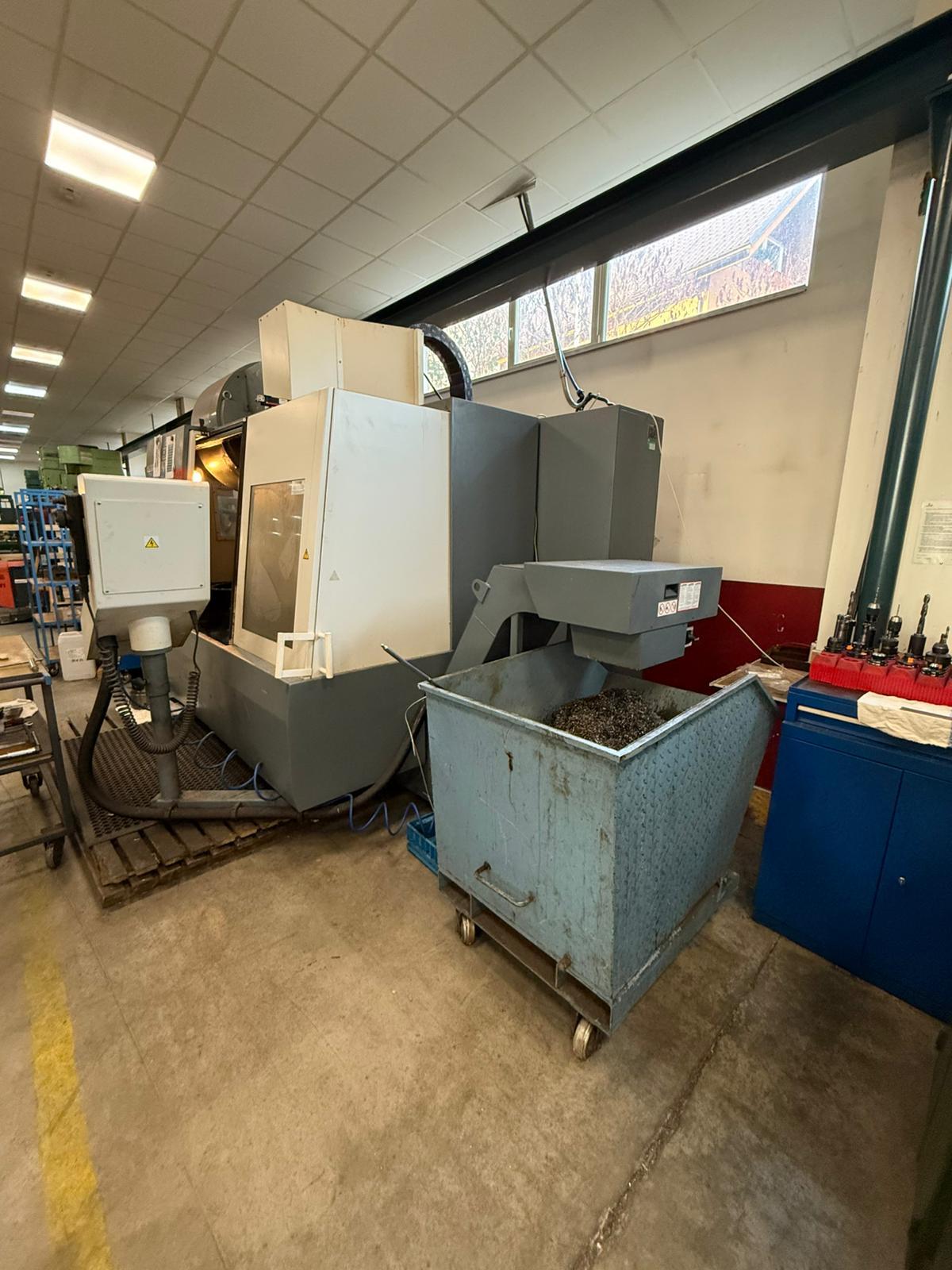

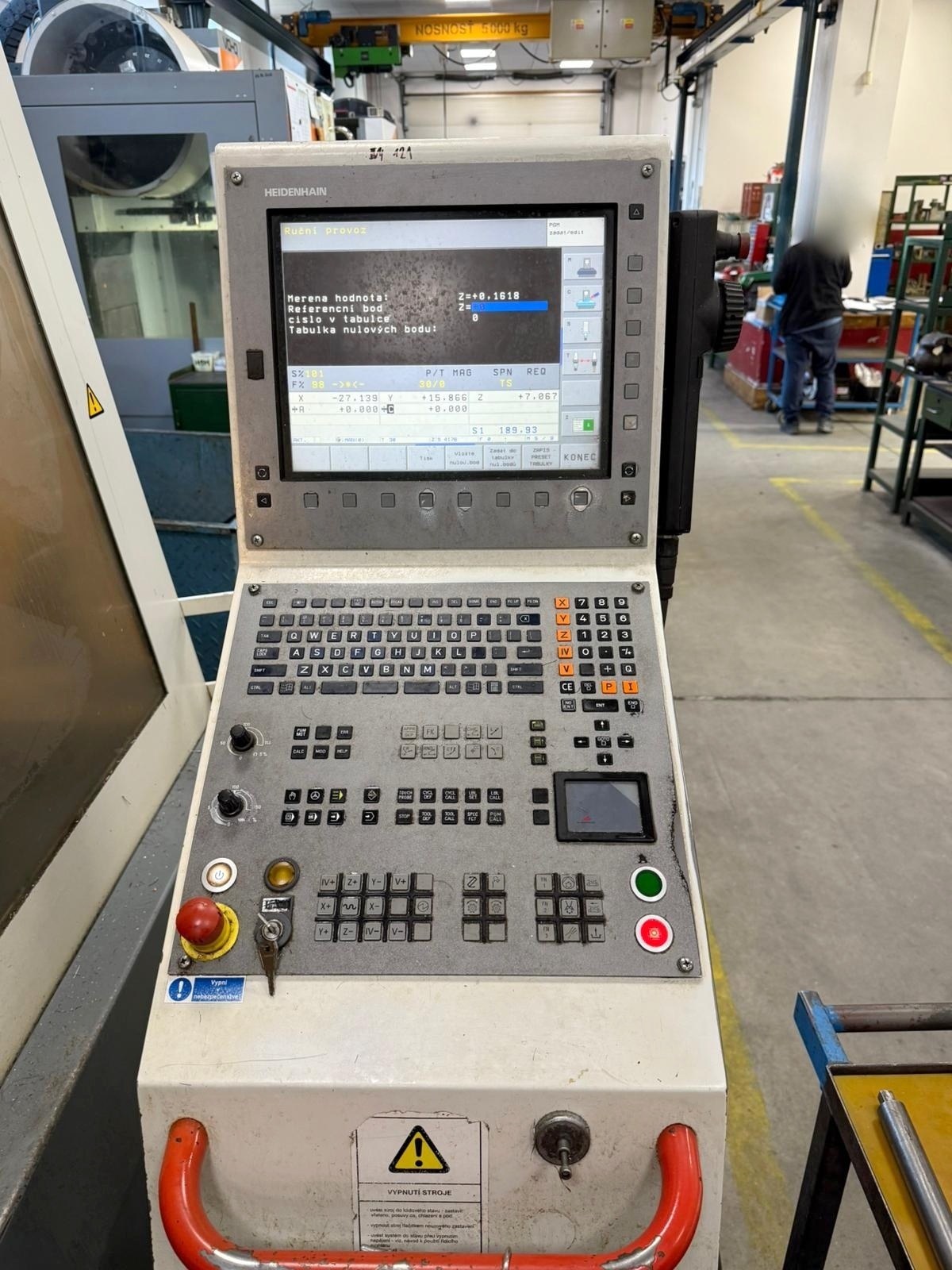

Centrum obróbcze CNC MAS MCV 1000 SPEED 5AX oferowane jest wraz z wyposażeniem, w skład którego wchodzi m.in. sterownik CNC HEIDENHAIN, transporter wiórów oraz urządzenie chłodzące. Masa całkowita maszyny wynosi 11800 kg.

Specyfikacja techniczna frezarki CNC KOVOSVIT MAS MCV 1000 SPEED 5AX

• liczba osi: 5 (X, Y, Z, A, C)
• posuw w osi X/Y/Z: 900/590/520 mm
• zakres obrotu w osi A: ± 110°
• zakres obrotu w osi C: 360°
• prędkość posuwu w osi X,Y,Z: 1-15000 mm/min
• posuw przyśpieszony w osi X,Y,Z: 40000 mm/min
• średnica stołu obrotowego: 520 mm
• maksymalna prędkość stołu obrotowego: 20 obr/min
• maksymalna masa detalu: 400 kg
• maksymalna prędkość obrotowa wrzeciona: 12000 obr/min
• minimalna prędkość obrotowa wrzeciona: 20 obr/min
• stożek wrzeciona: ISO 40/HSK 63
• moc napędu wrzeciona (40% ED/ 100% ED): 45/33 kW
• moment obrotowy wrzeciona (S1/ S6): 157/215 Nm
• maksymalna średnica narzędzia: 80 mm
• maksymalna długość narzędzia: 350 mm
• maksymalna masa narzędzia: 6,5 kg
• dokładność indeksowania osi C: 0,001°
• dokładność pozycjonowania: 0,01 mm
• powtarzalność pozycjonowania: 0,005 mm

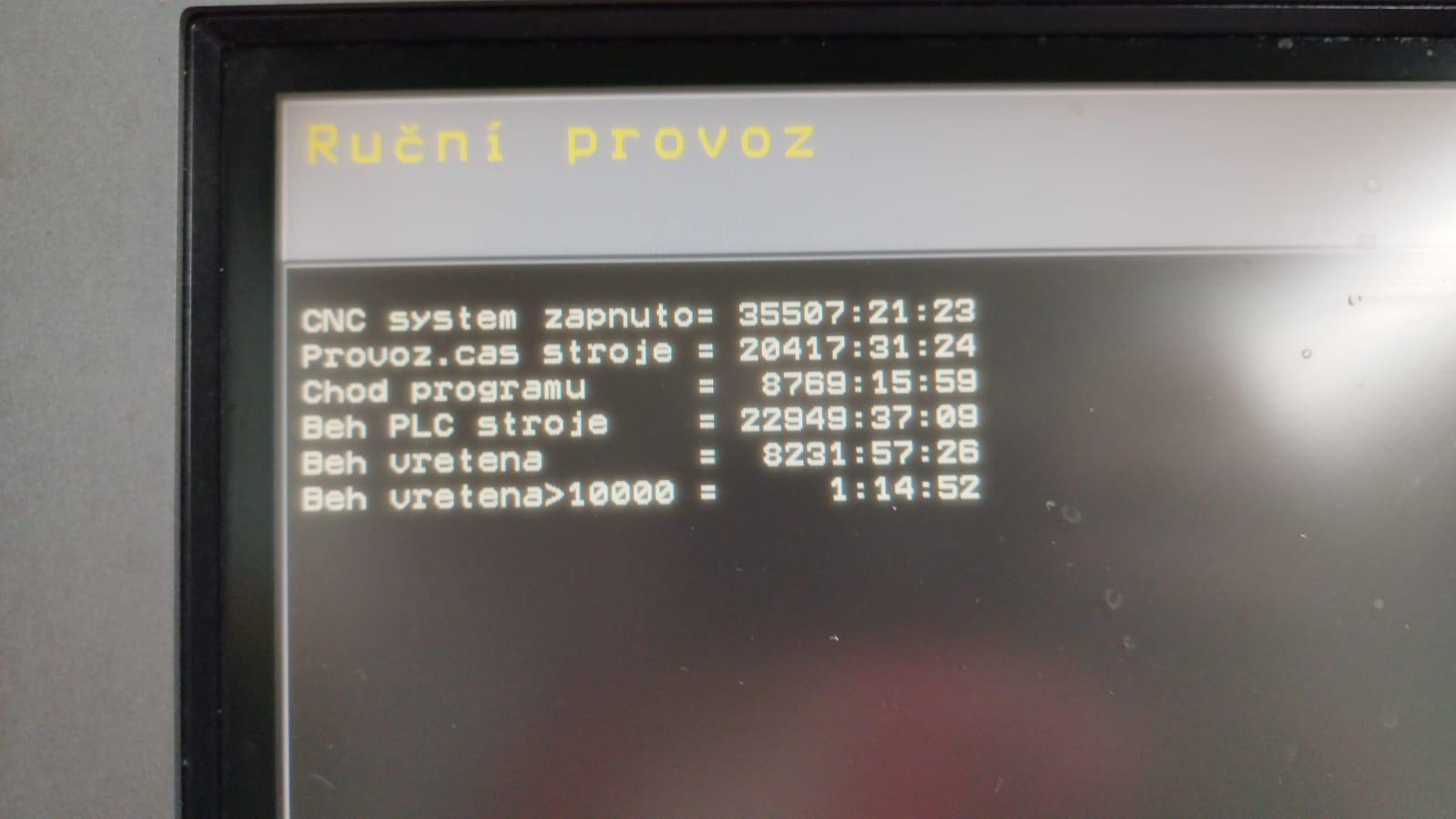

• roboczogodziny: 20417 h
• ciśnienie robocze układu pneumatycznego: 0,6 bar
• całkowita moc przyłączeniowa: 55 kVA
• gabaryty (dł. x szer. x wys.): 5145 x 3665 x 3330 mm
• ciężar maszyny MCV 1000 SPEED 5AX: 11800 kg

Wyposażenie centrum frezarskiego KOVOSVIT MAS

• sterowanie CNC: HEIDENHAIN
• stół roboczy obrotowy
• 30-pozycyjny magazyn narzędzi
• transporter wiórów
• urządzenie chłodzące (chiller)
