Centrum obróbcze pionowe CNC KOVOSVIT MAS VCI-Q 1000

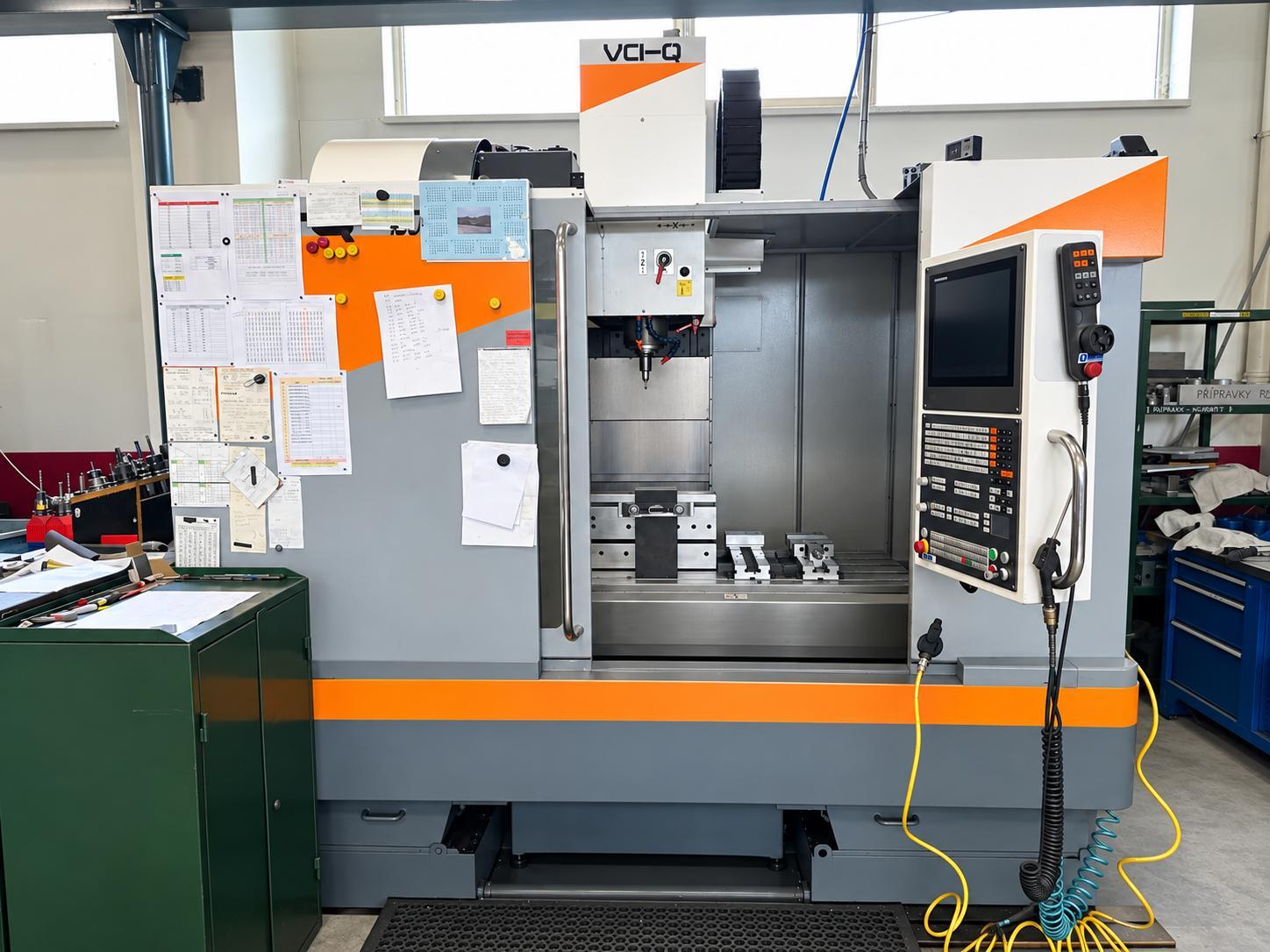

Centrum obróbcze pionowe CNC KOVOSVIT MAS VCI-Q 1000 zbudowane zostało w 2002 roku w Czechach przez KOVOSVIT MAS a.s. W 2022 roku maszyna przeszła generalny remont.

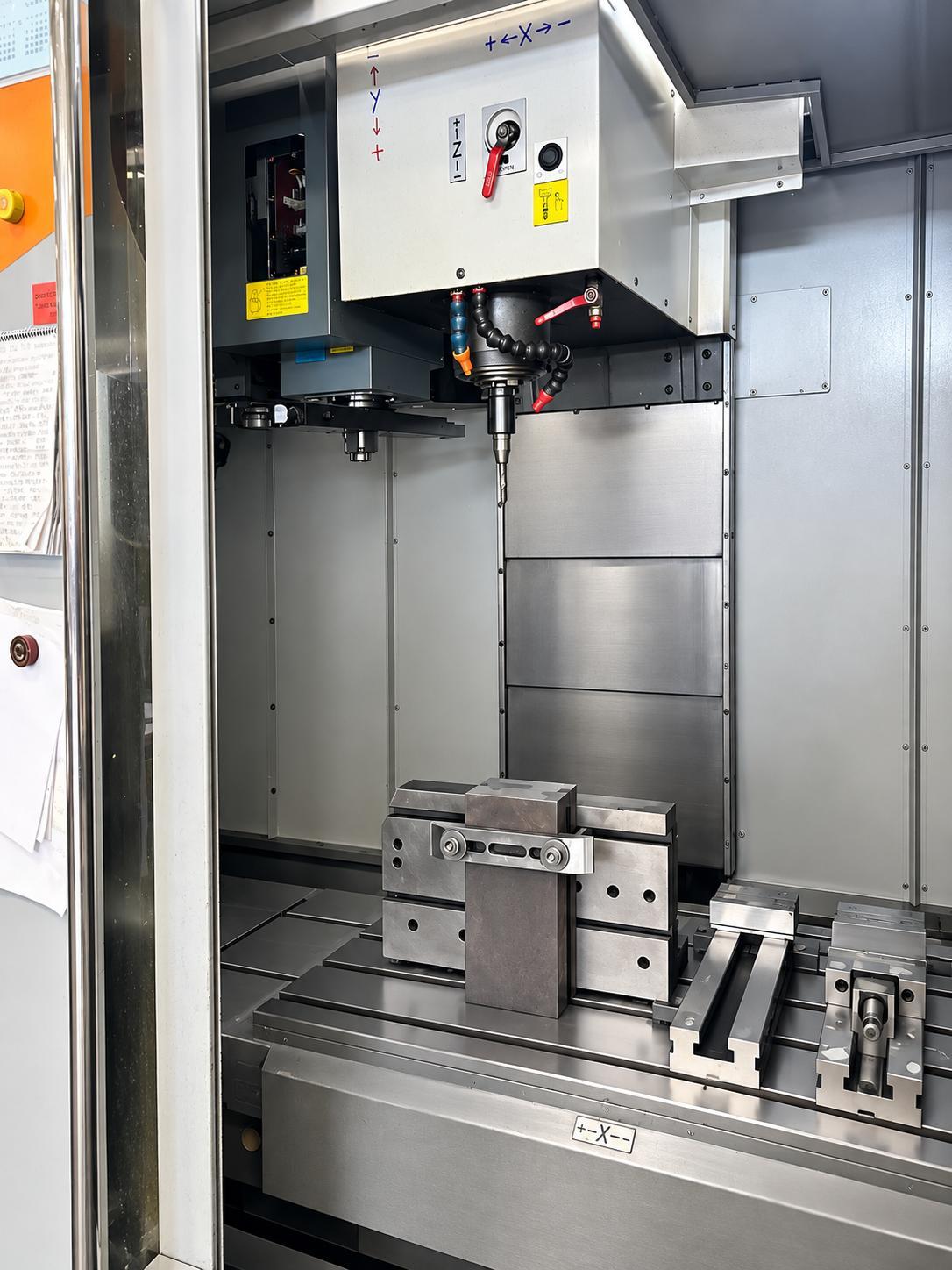

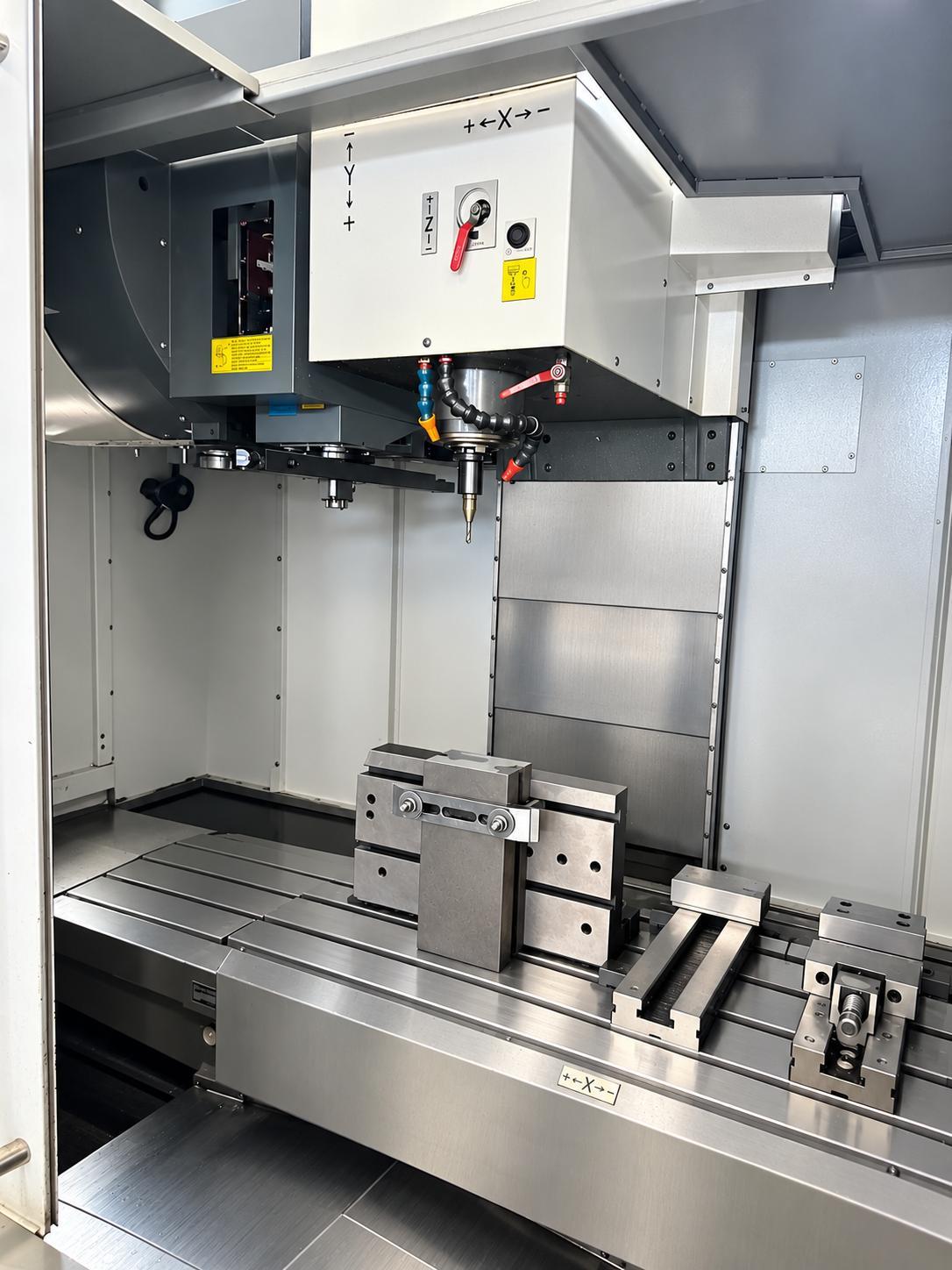

KOVOSVIT MAS VCI-Q 1000 przeznaczony jest do precyzyjnej obróbki detali metalowych w zakładach przemysłowych oraz narzędziowniach. Frezowanie, wiercenie oraz gwintowanie wykonywane są za pomocą wrzeciona osiągającego maksymalną prędkość obrotową 10000 obr/min. Układ chłodzenia stabilizuje temperaturę wrzeciona podczas pracy przy dużych obciążeniach i wysokiej prędkości obrotowej, ograniczając ryzyko odkształceń termicznych.

Zakres posuwu w osi X, Y i Z wynosi odpowiednio 1000 mm, 600 mm oraz 700 mm. Wszystkie osie napędzane są silnikami HEIDENHAIN o dużej mocy, zapewniającymi wysoką dynamikę ruchów i precyzję pozycjonowania. Wraz z maszyną oferowane jest bogate wyposażenie, obejmujące m.in. sterownik CNC oraz sondę pomiarową detalu. Centrum obróbcze CNC MAS VCI-Q 1000 waży 5500 kg.

Specyfikacja techniczna frezarki CNC KOVOSVIT MAS VCI-Q 1000

• posuw w osi X/Y/Z: 1000/600/700 mm
• maksymalna prędkość obrotowa wrzeciona: 10000 obr/min
• stożek wrzeciona: ISO 40
• moc napędu wrzeciona: 17 kW
• napęd wrzeciona: silnik HEIDENHAIN
• maksymalna średnica narzędzia: 100 mm
• maksymalna długość narzędzia: 200 mm
• maksymalny ciężar narzędzia: 6 kg
• napęd osi: silnik HEIDENHAIN QSY 155D + HEIDENHAIN QSY 130D
• roboczogodziny (po remoncie generalnym): ok. 1100 h
• gabaryty (dł. x szer. x wys.): 3080 x 2700 x 2940 mm
• ciężar maszyny VCI-Q 1000: 5500 kg

Wyposażenie centrum frezarskiego KOVOSVIT MAS

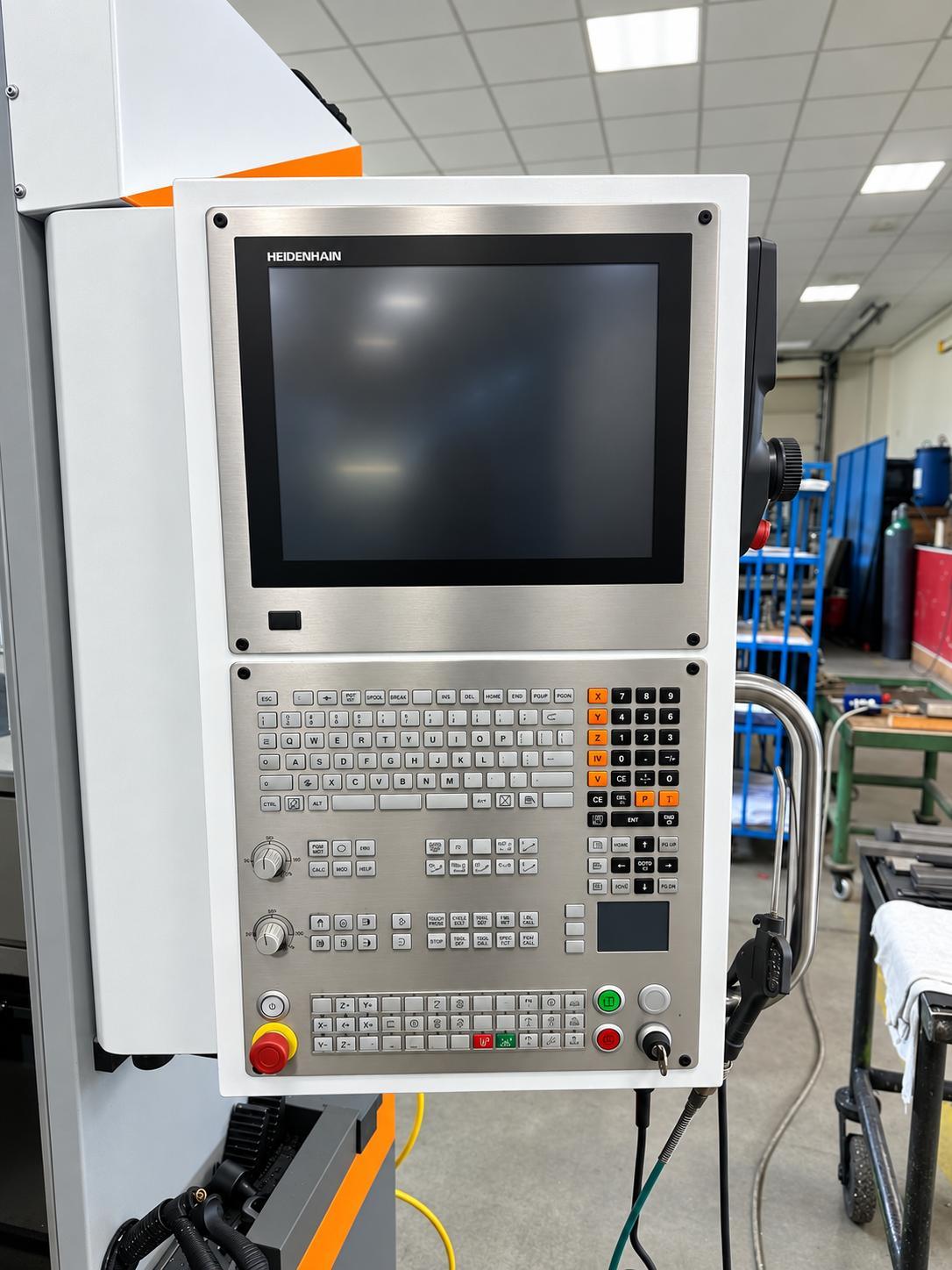

• sterowanie CNC: HEIDENHAIN TNC 620
• 20-pozycyjny, bębnowy magazyn narzędzi GIFU z ramieniem
• sonda pomiarowa detalu HEIDENHAIN TS 460 + odbiornik HEIDENHAIN SE 660
• przenośne pokrętło elektroniczne: HEIDENHAIN HR520

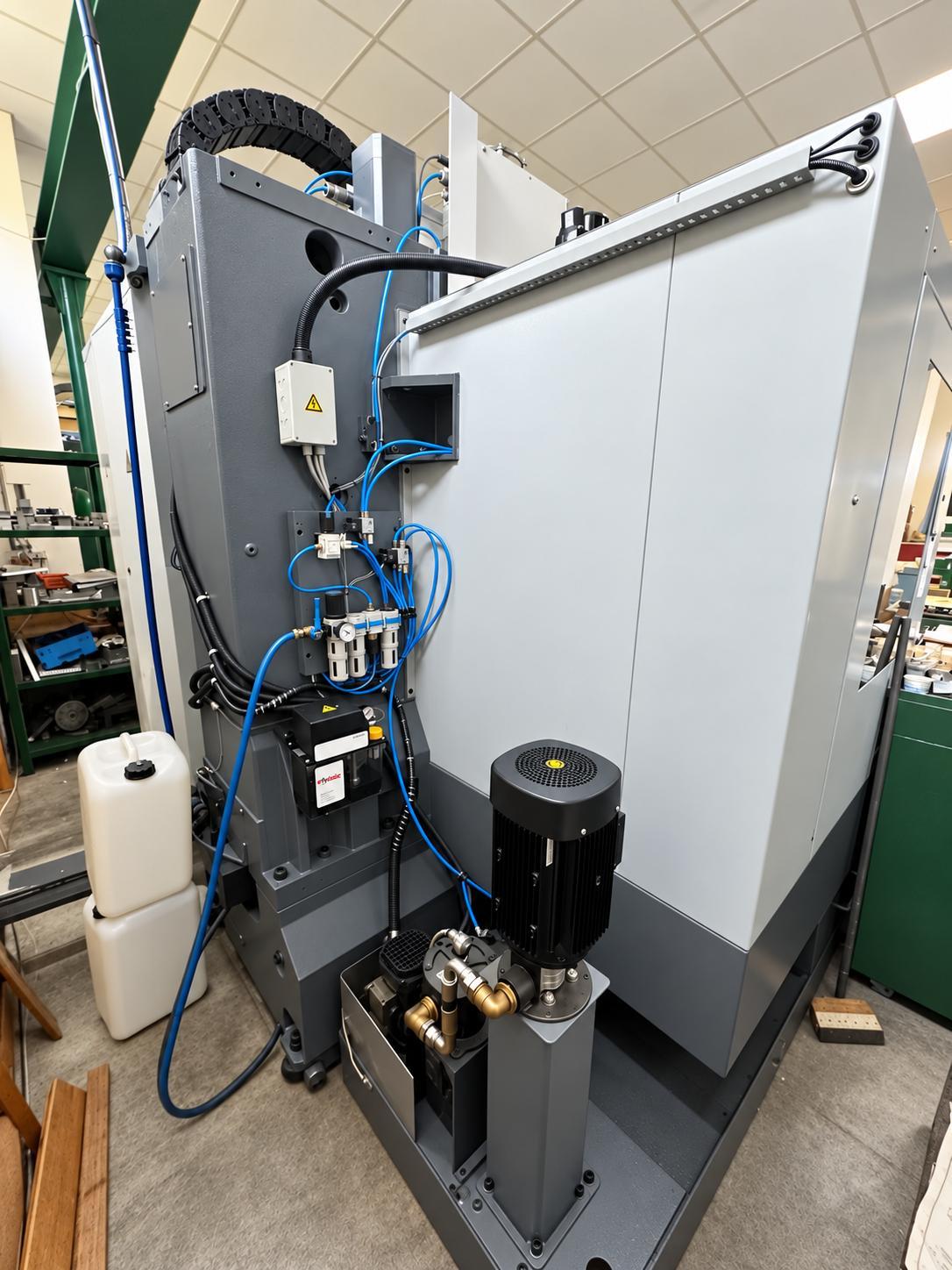

• chłodzenie przez wrzeciono 20 bar
