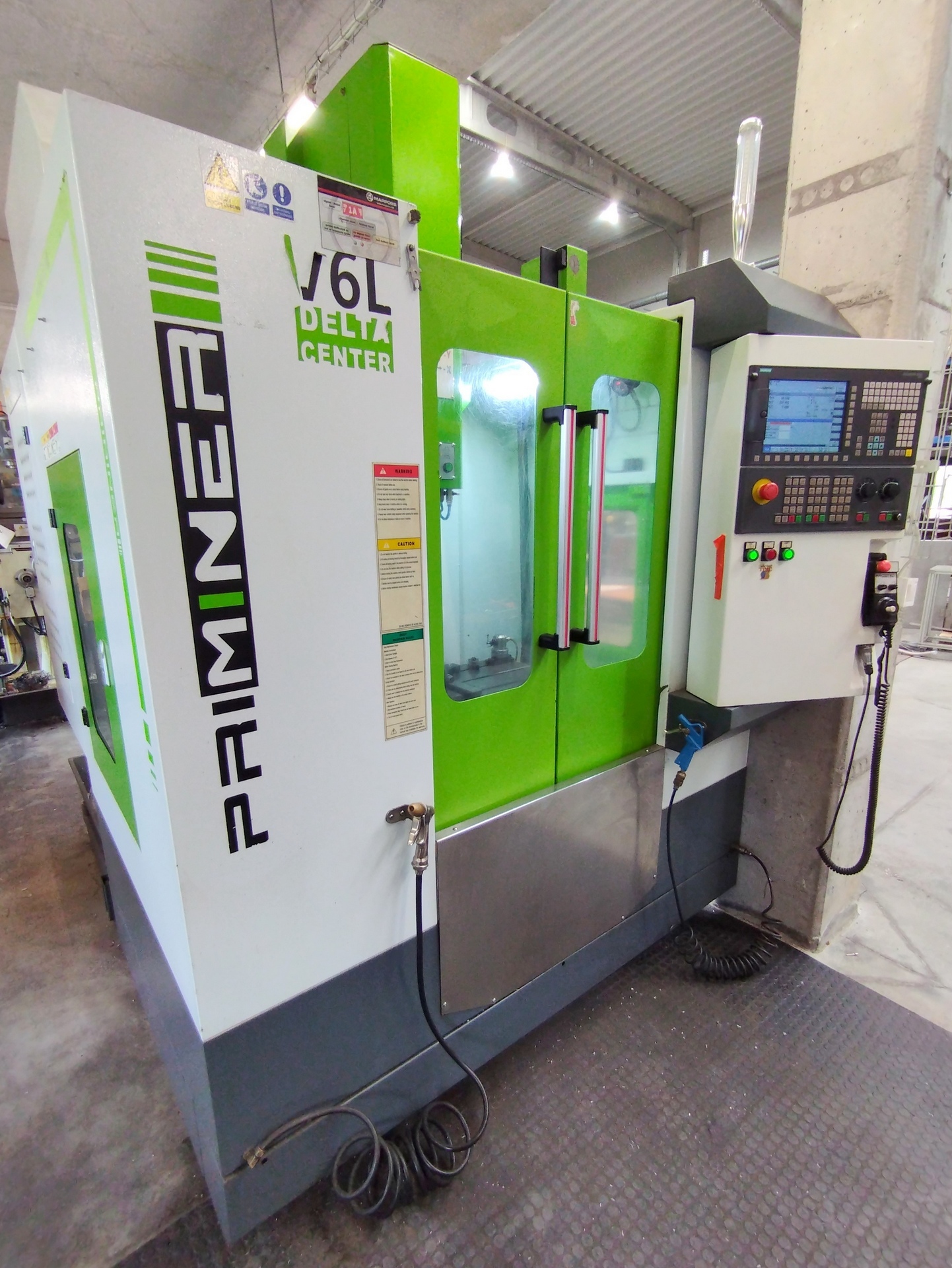

Centrum obróbcze pionowe CNC PRIMINER DELTA CENTER V6L

Centrum obróbcze pionowe CNC PRIMINER DELTA CENTER V6L zbudowane zostało w 2017 roku w Chinach przez PRIMINER MACHINE TOOLS DONGGUAN CO., LTD. Maszyna przeznaczona jest do obróbki detali o maksymalnej wadze 350 kg. Pozwala na precyzyjne frezowanie, gwintowanie i wiercenie przy zachowaniu wysokiej powtarzalności. Dzięki swoim możliwościom PRIMINER DELTA CENTER V6L stanowi odpowiednie rozwiązanie dla zakładów produkcyjnych oraz narzędziowni.

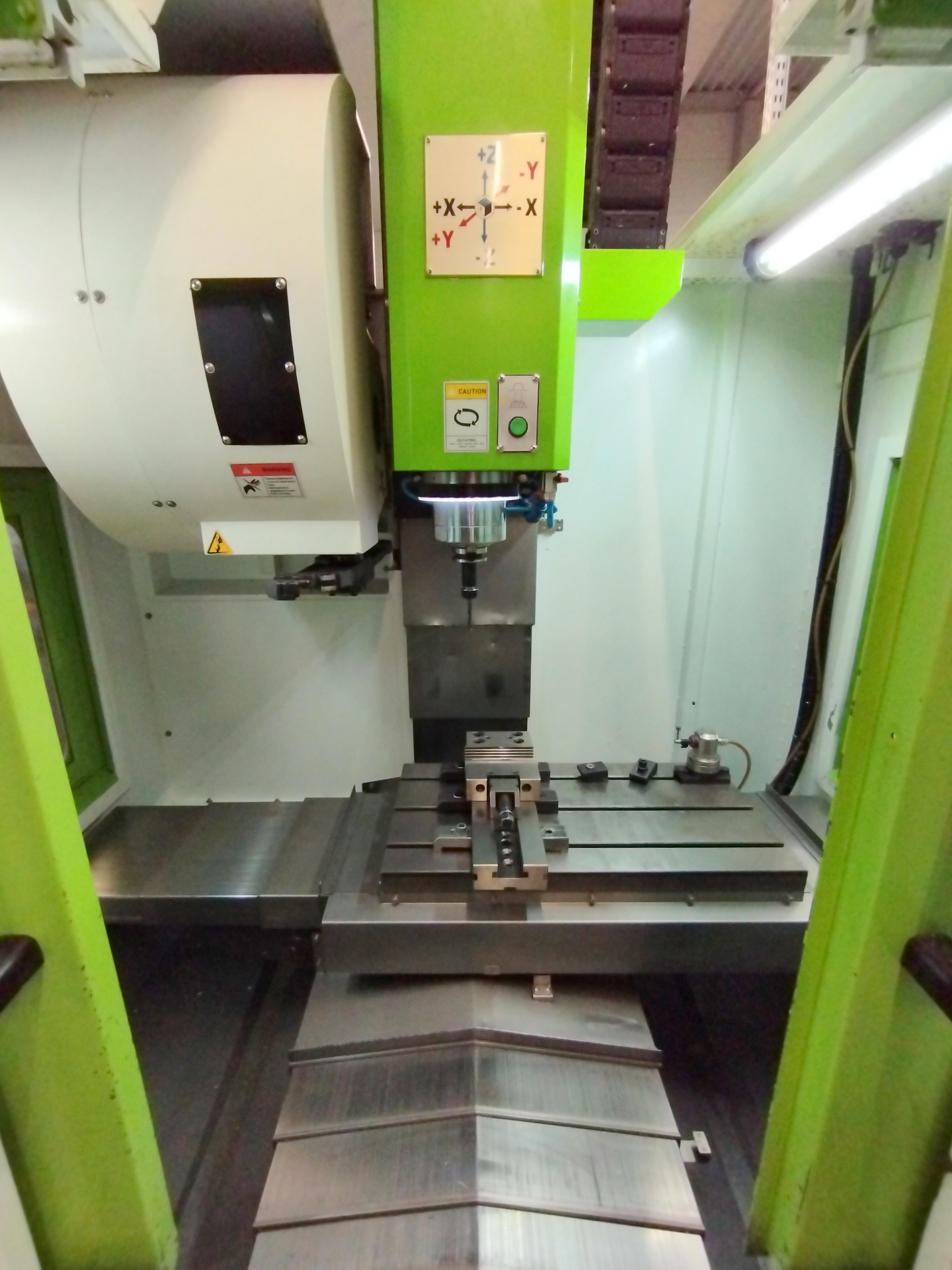

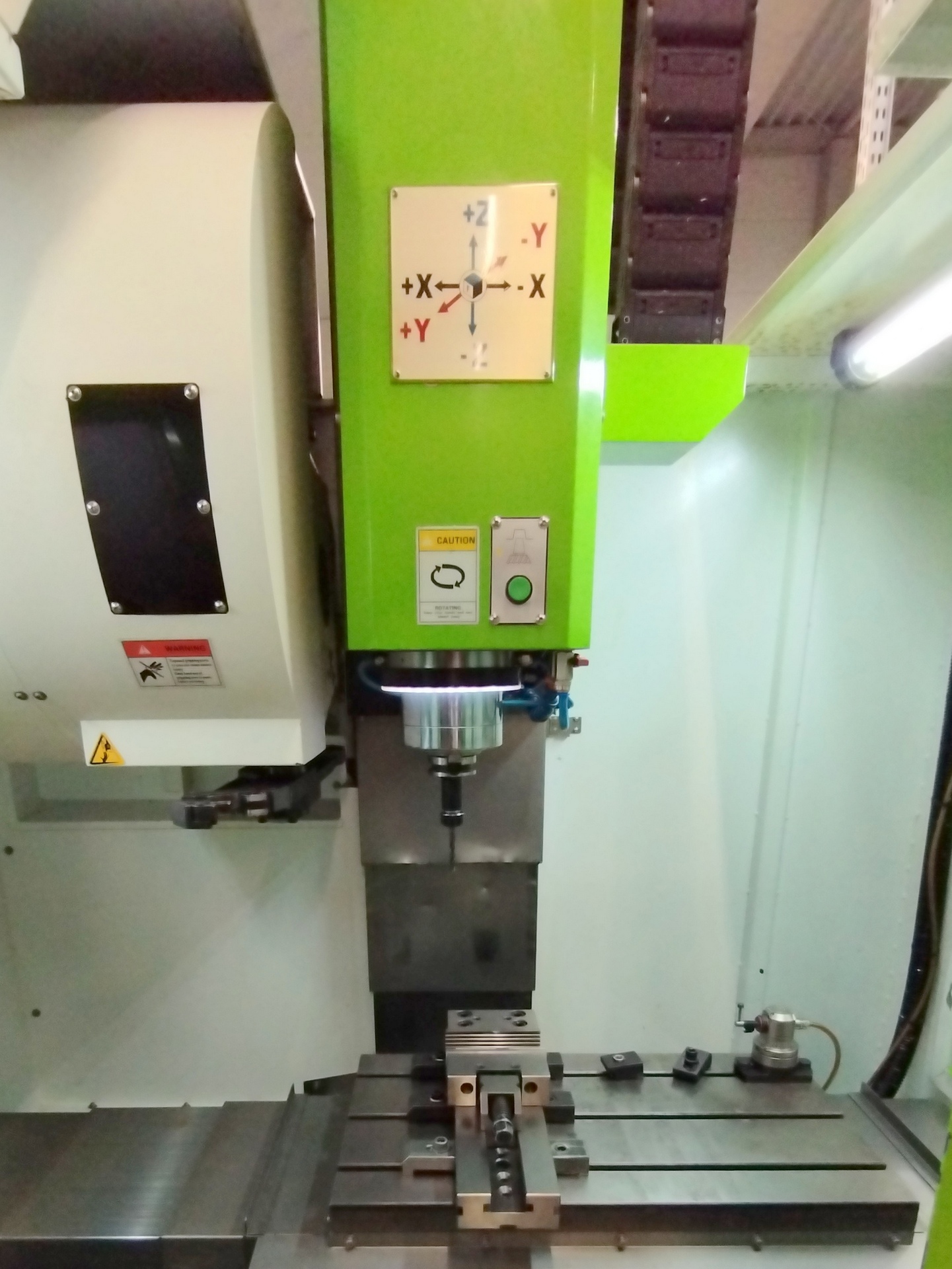

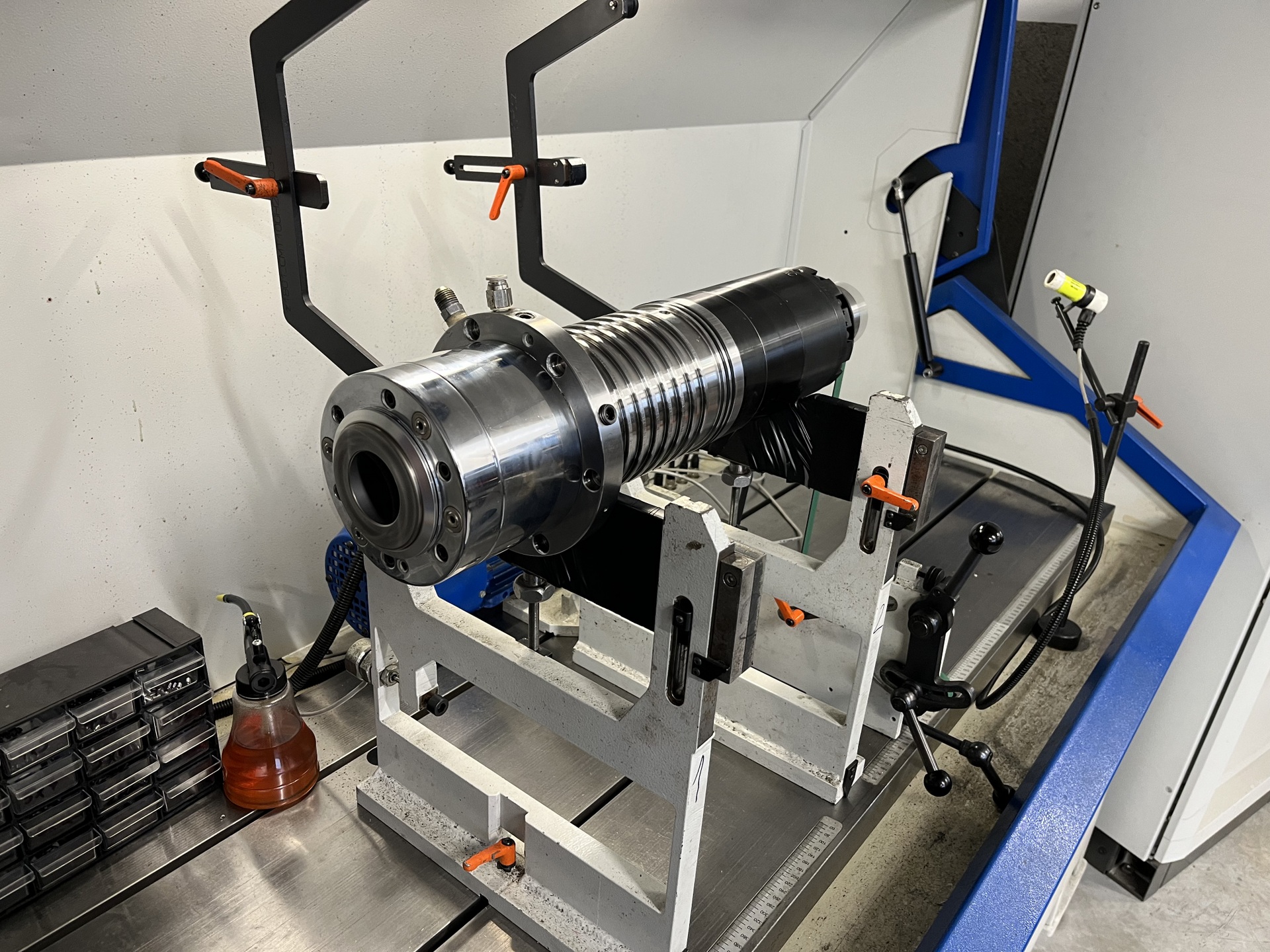

Operacje obróbcze realizowane są za pomocą wydajnego wrzeciona o maksymalnej prędkości obrotowej 12000 obr/min. Współpracuje ono z 20-pozycyjnym magazynem narzędzi, który automatycznie wymienia narzędzia zgodnie z programem. Zakres posuwu w osi X, Y i Z wynosi odpowiednio 600 mm, 400 mm i 450 mm. Wewnątrz w pełni oświetlonej przestrzeni roboczej znajduje się również duży stół z rowkami T-owymi do szybkiego mocowania oprzyrządowania oraz obrabianych elementów. Konstrukcja obrabiarki charakteryzuje się wysoką sztywnością, co pozwala zachować stabilność pracy podczas intensywnej eksploatacji. Całość dopełnia sterownik CNC SIEMENS SINUMERIK 828D z intuicyjnym interfejsem i dostępem do wielu zaawansowanych funkcji. Centrum obróbcze CNC PRIMINER V6L waży 3500 kg.

Specyfikacja techniczna frezarki CNC PRIMINER DELTA CENTER V6L

• posuw w osi X/Y/Z: 600/400/450 mm
• posuw przyśpieszony w osi X,Y,Z: 48 m/min
• prędkość posuwu roboczego: 1-12000 mm/min
• wymiary stołu roboczego (dł. x szer.): 750 x 400 mm
• maksymalny ciężar detalu: 350 kg
• maksymalna prędkość obrotowa wrzeciona: 12000 obr/min
• stożek wrzeciona: BT40
• moc napędu wrzeciona (moc maksymalna/ moc ciągła): 15/7 kW
• odległość od czoła wrzeciona do powierzchni stołu roboczego: 80-530 mm
• odległość od osi wrzeciona do kolumny: 434 mm
• maksymalna średnica narzędzia: 80/125 mm
• maksymalna długość narzędzia: 280 mm
• maksymalny ciężar narzędzia: 8 kg
• dokładność pozycjonowania: ± 0,003/300 mm
• powtarzalność pozycjonowania: ± 0,003 mm
• liczba rowków T-owych: 3
• szerokość rowków T-owych: 14 mm
• rozstaw rowków T-owych: 125 mm
• moc napędu osi X/Y/Z: 2,3/2,7/3,3 kW
• moment obrotowy napędu osi X/Y/Z: 11/12/16 Nm
• moc znamionowa: 15 kVA
• prąd przy pełnym obciążeniu: 30 A
• zasilanie: 3x 400 V; 50/60 Hz
• gabaryty (dł. x szer. x wys.): 1800 x 2530 x 2300 mm
• ciężar netto maszyny DELTA CENTER V6L: 3500 kg

Wyposażenie centrum frezarskiego PRIMINER

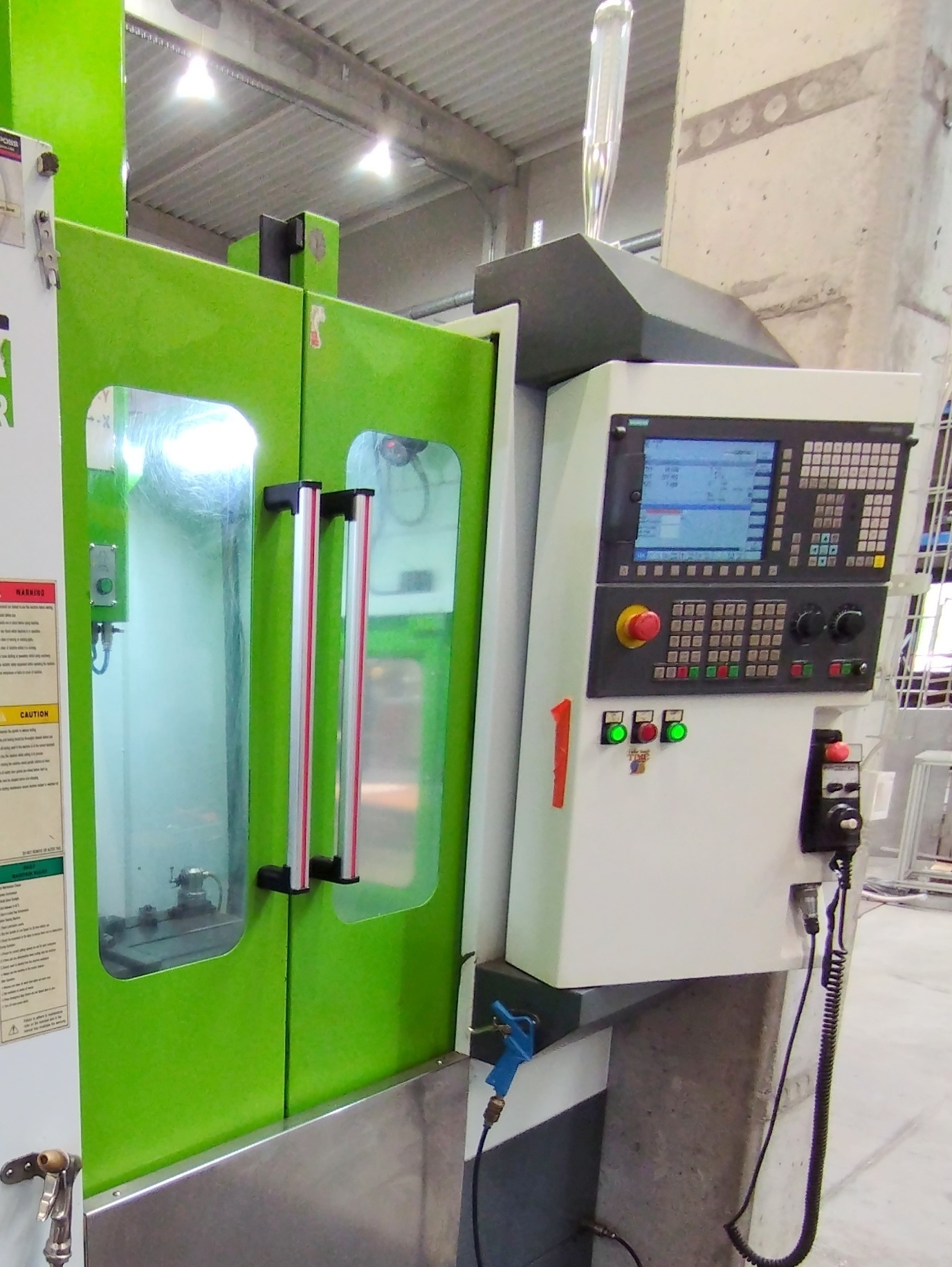

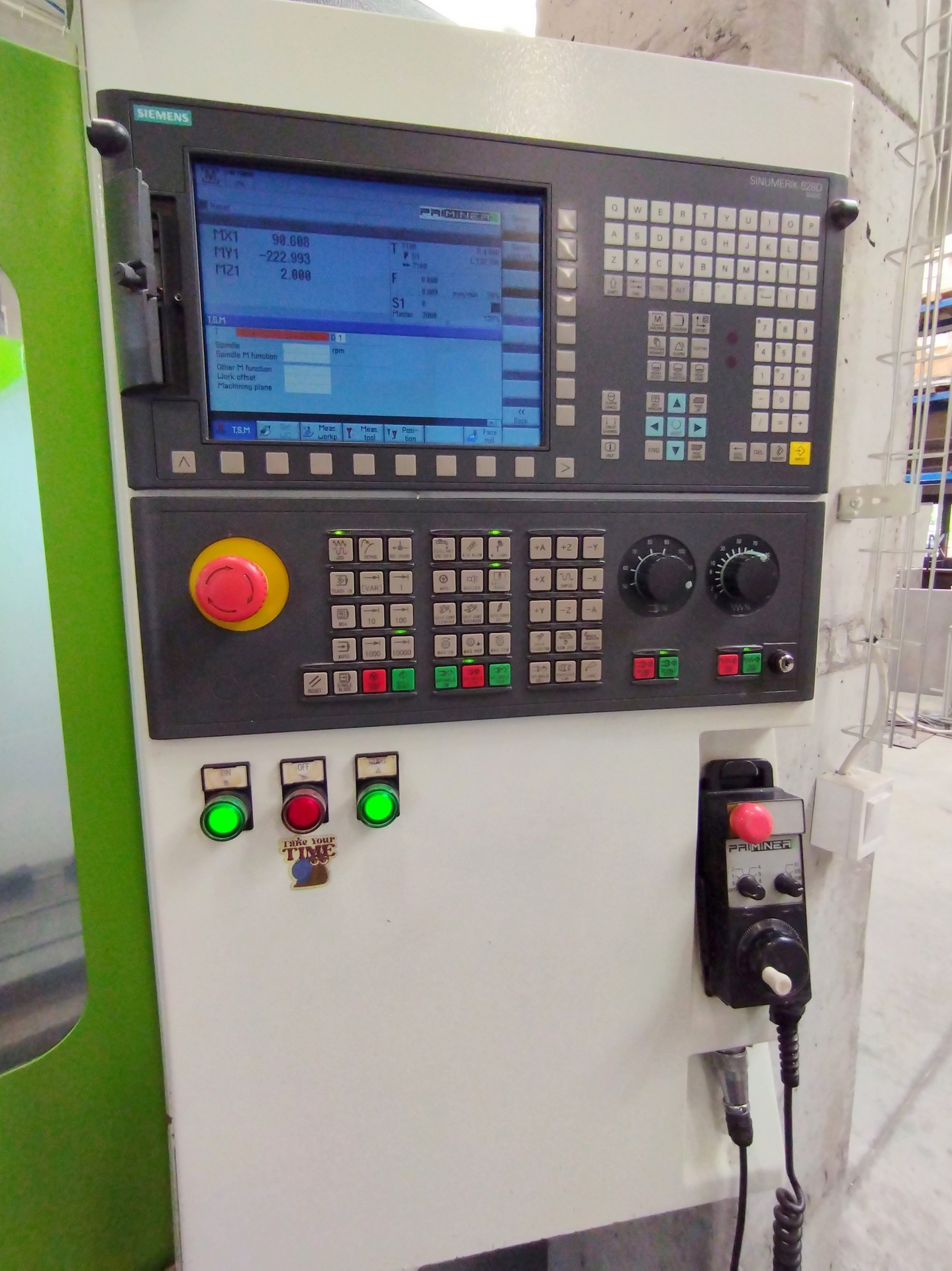

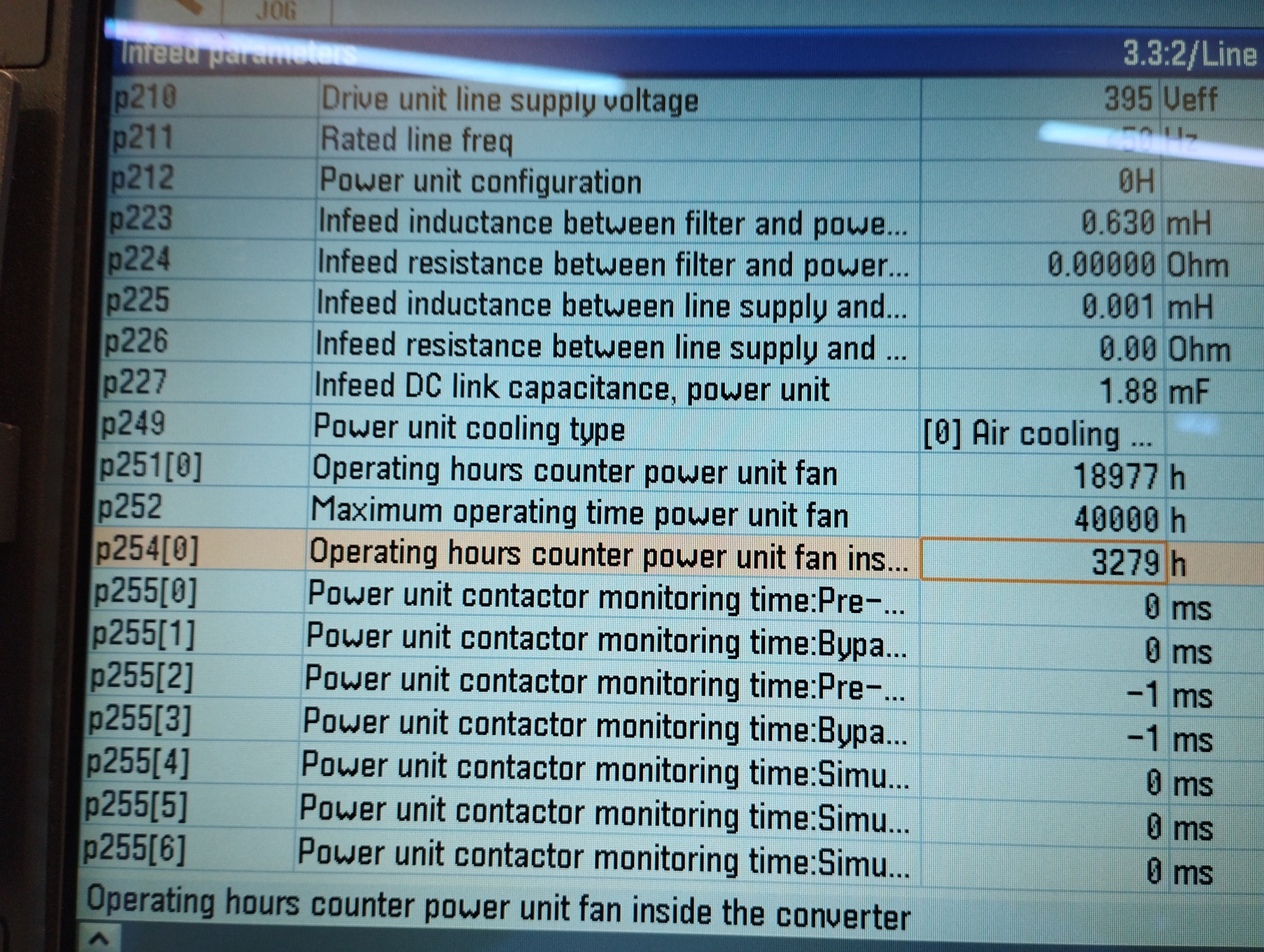

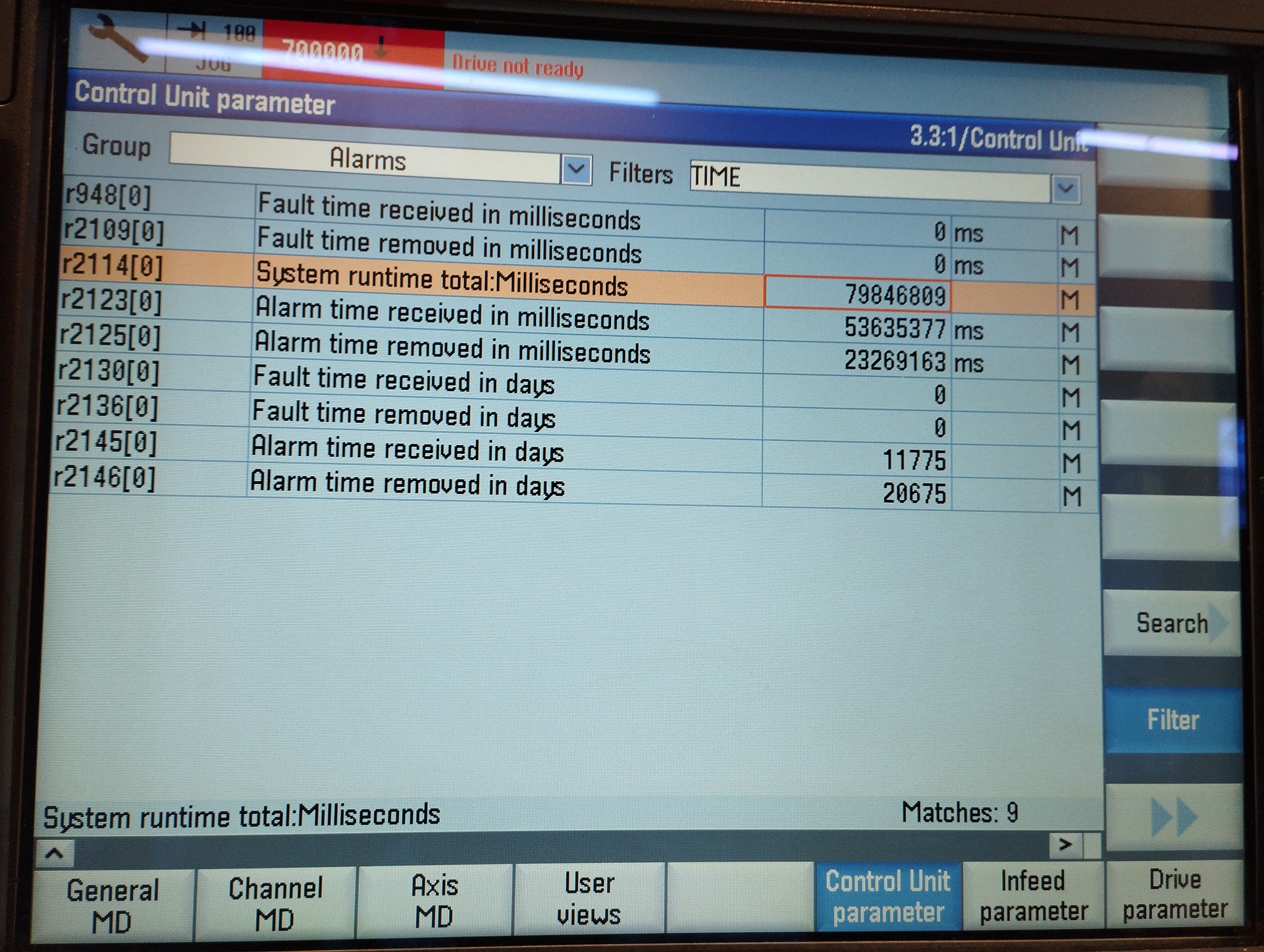

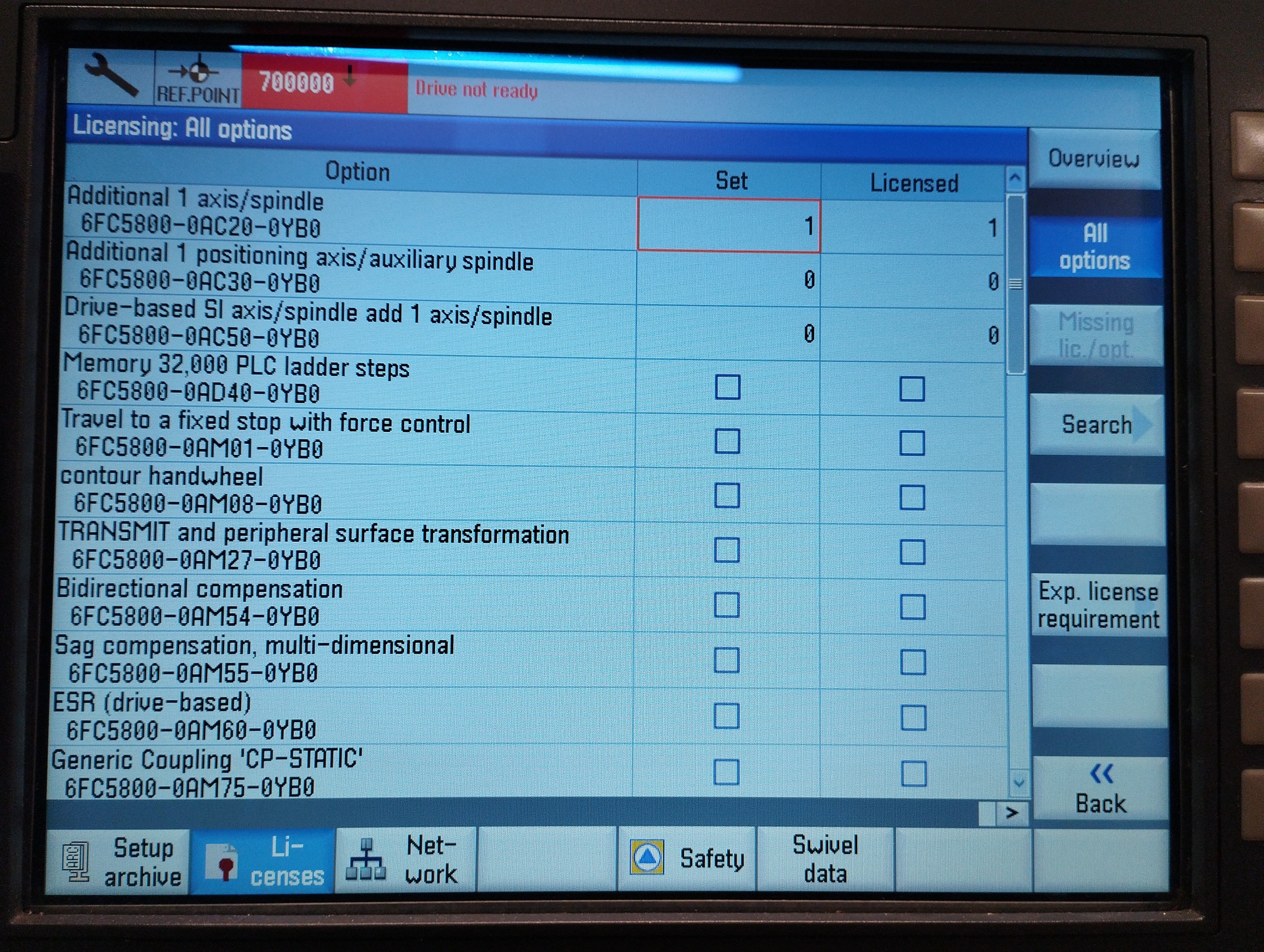

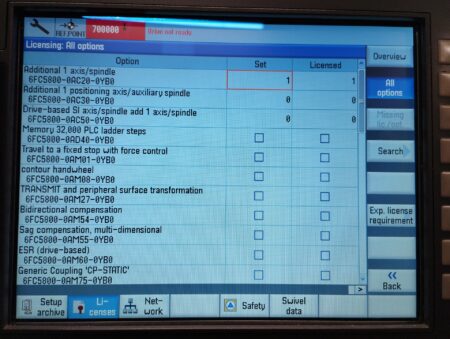

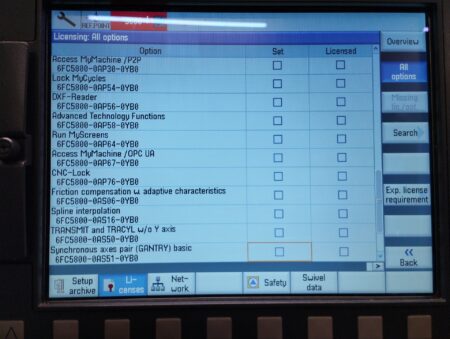

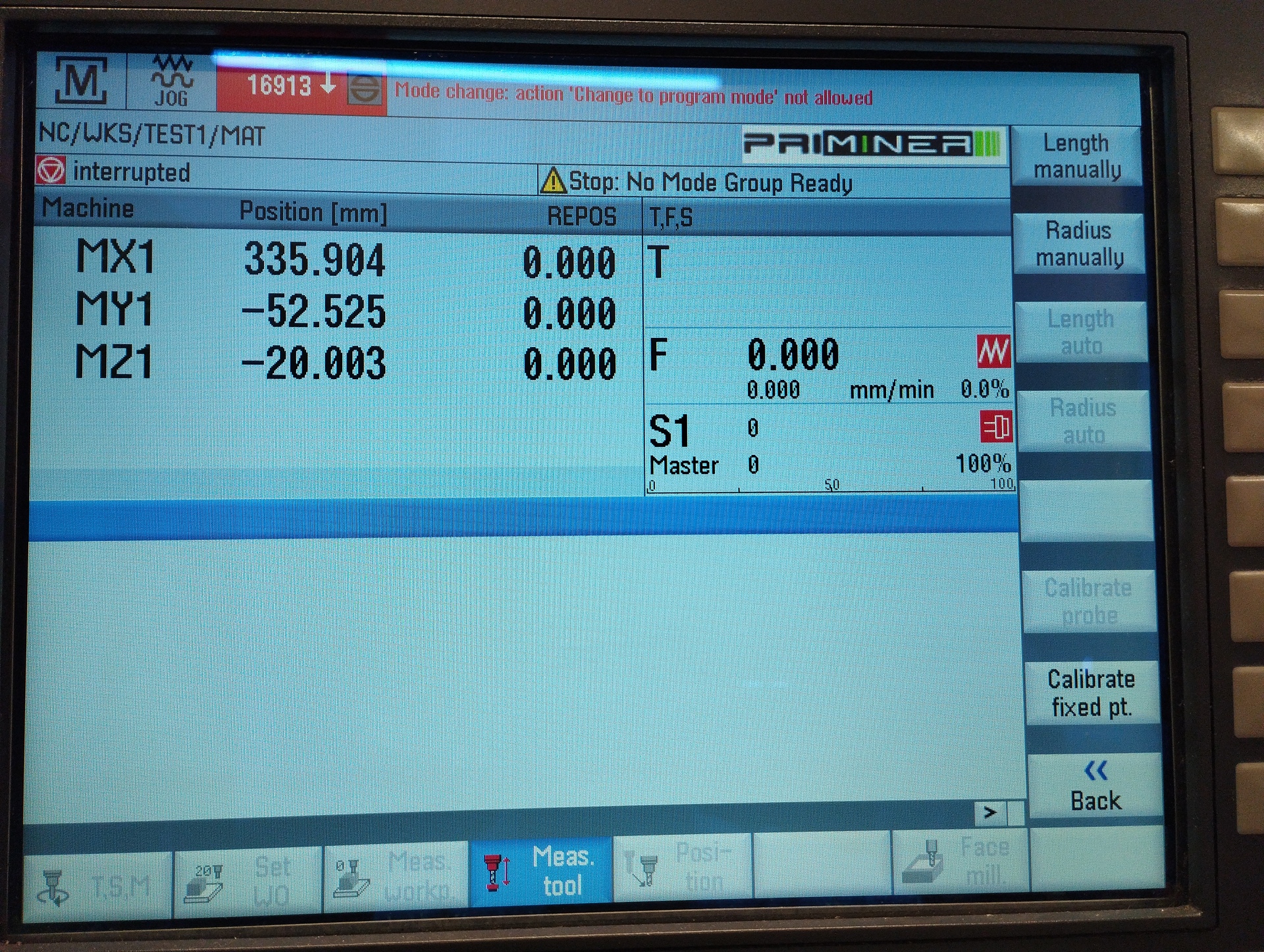

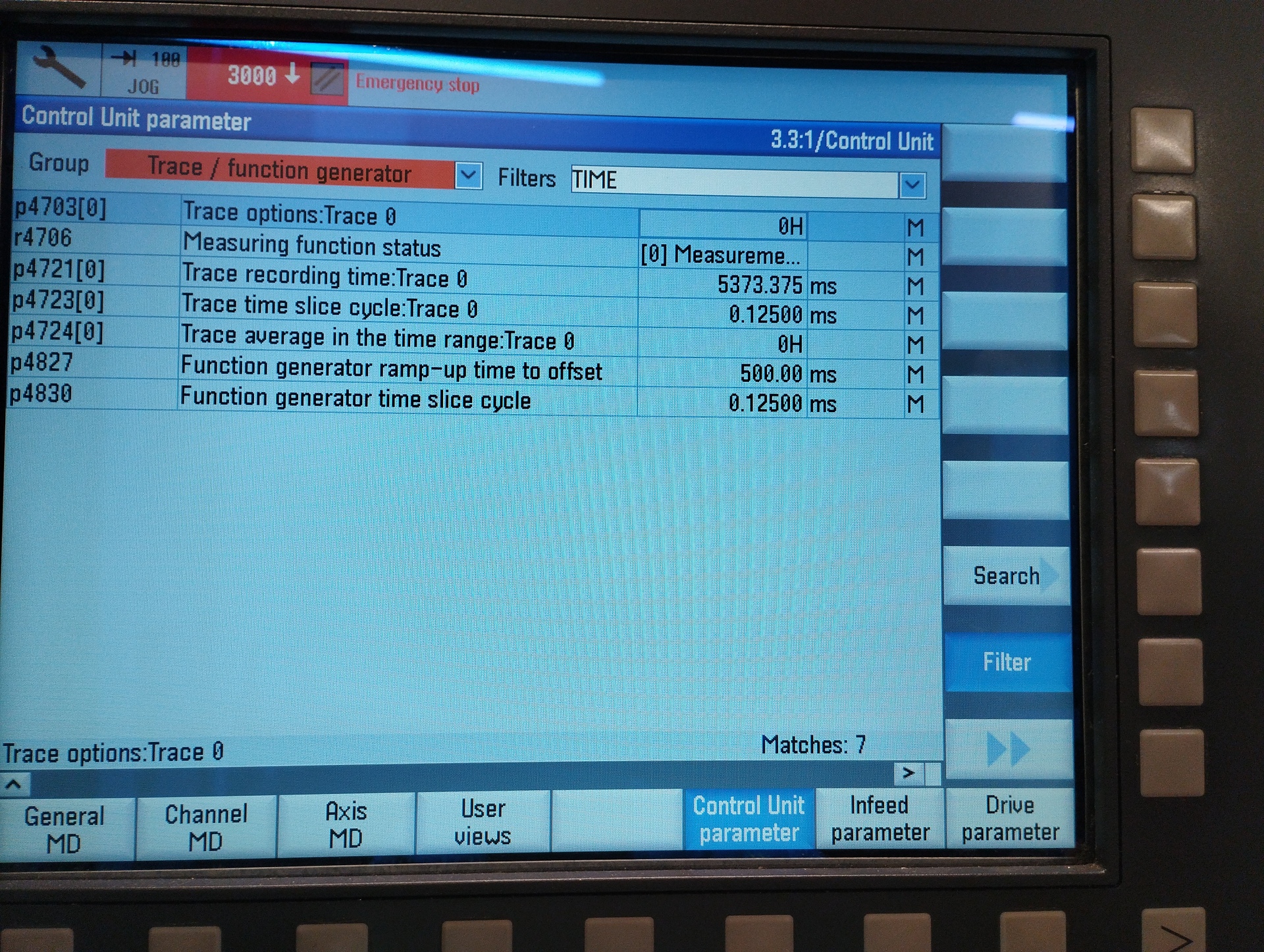

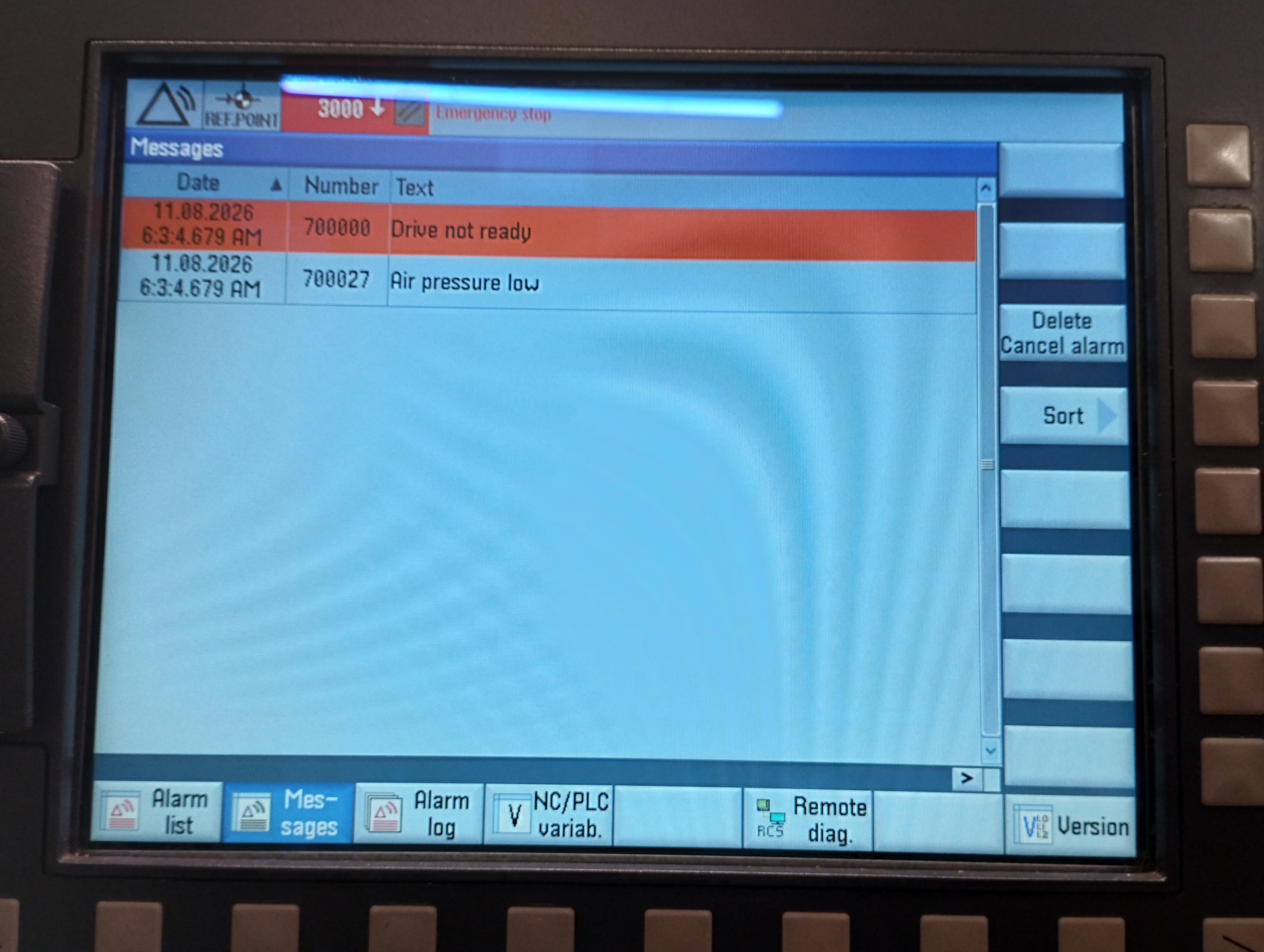

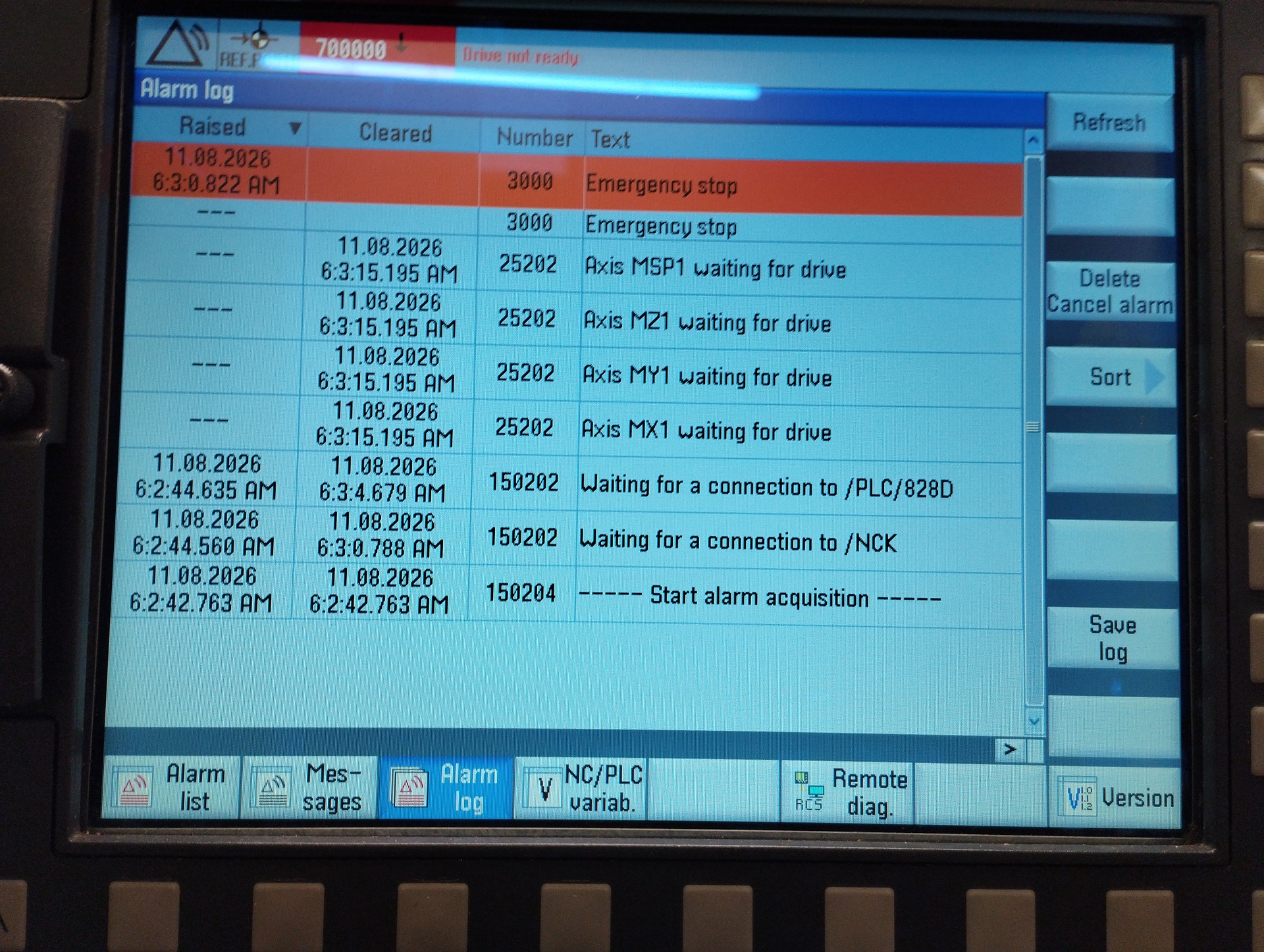

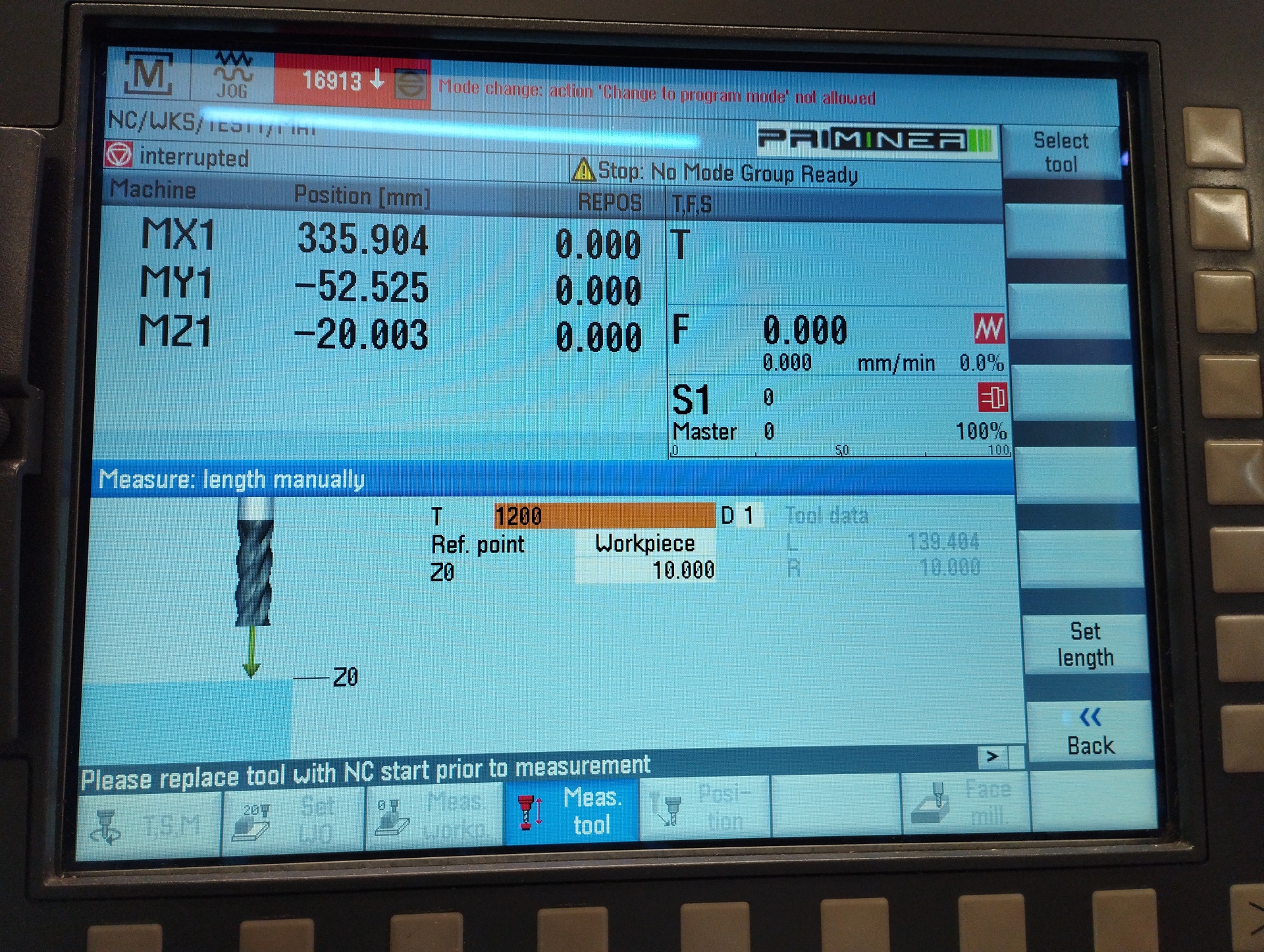

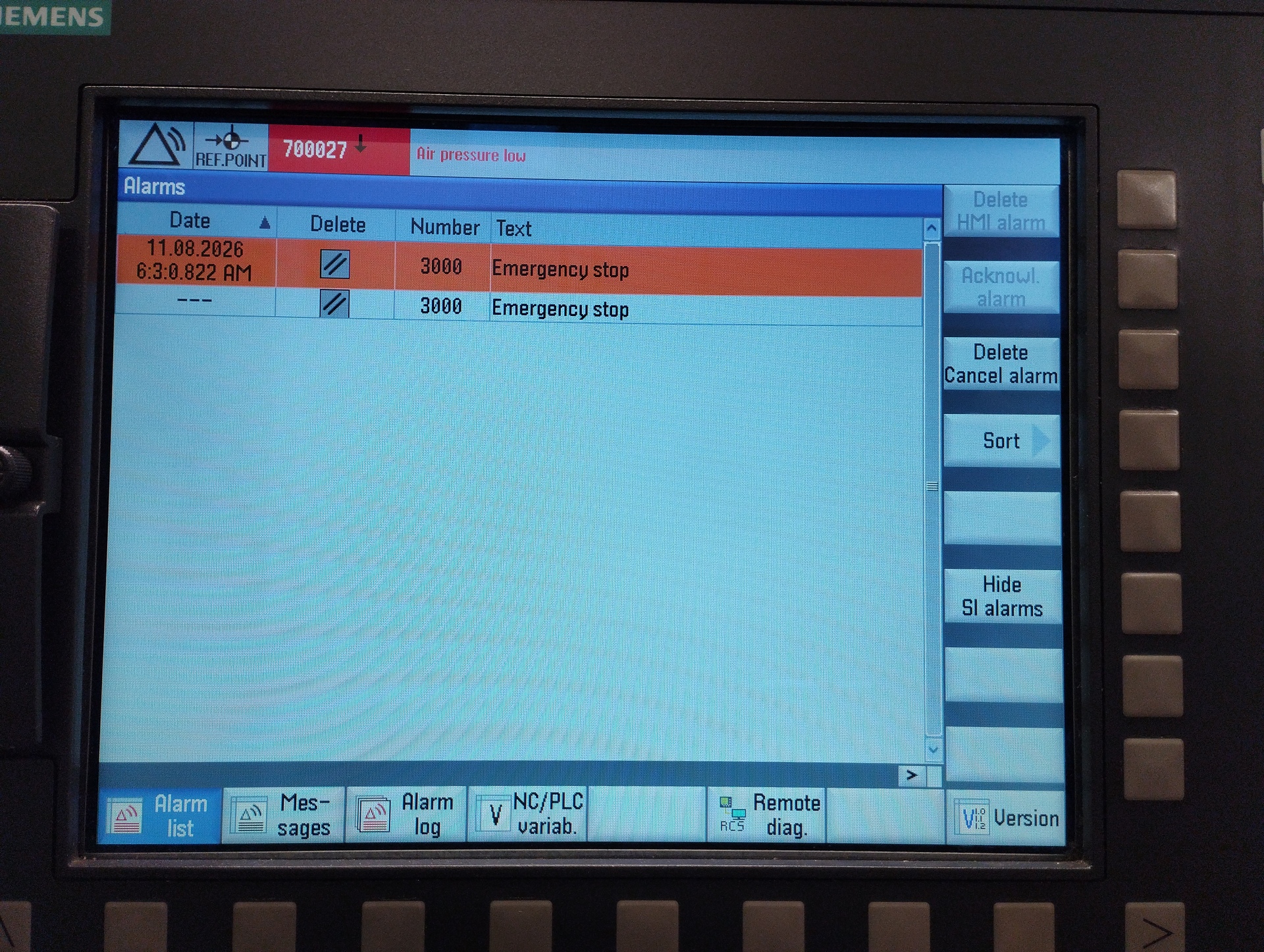

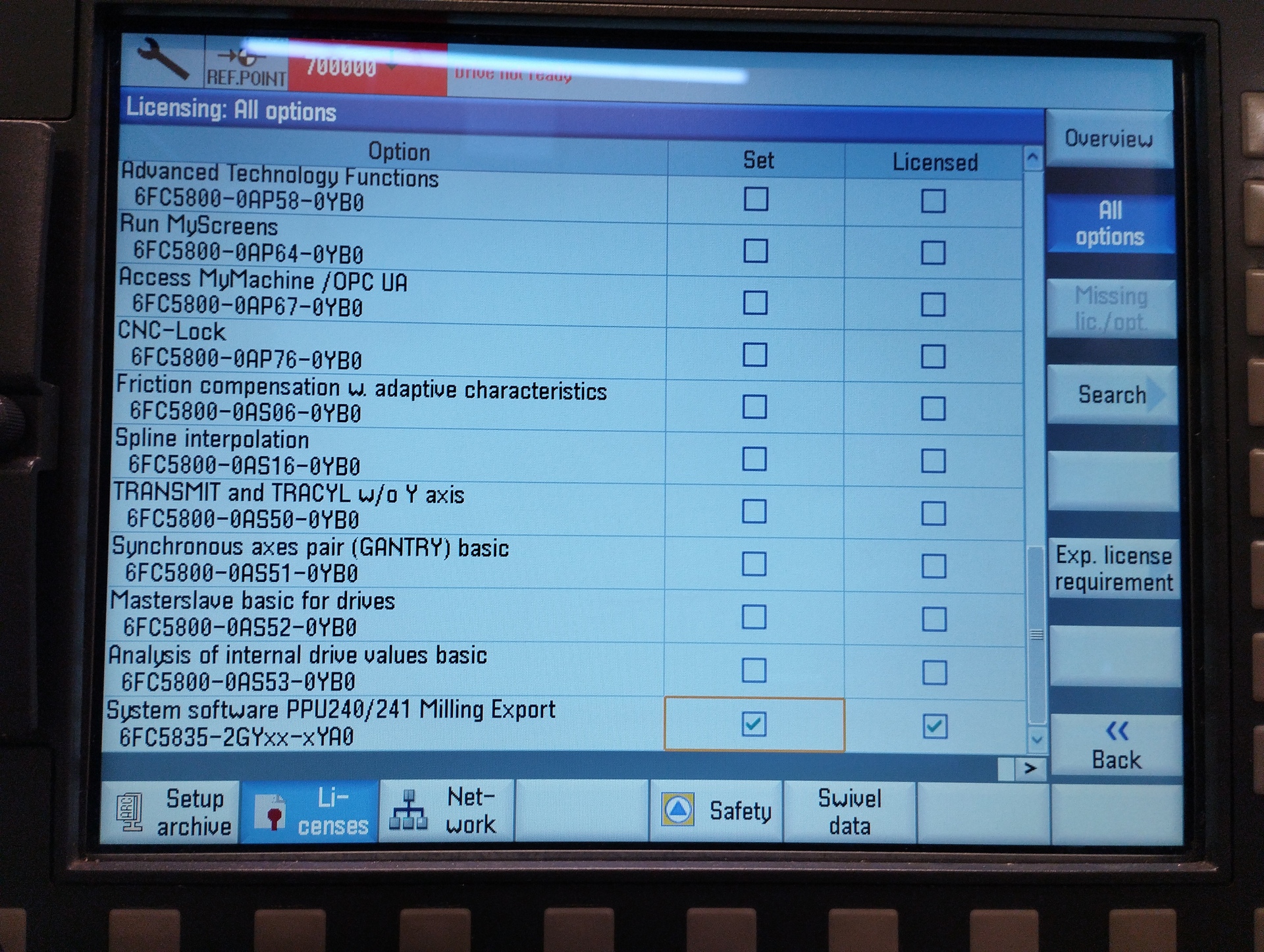

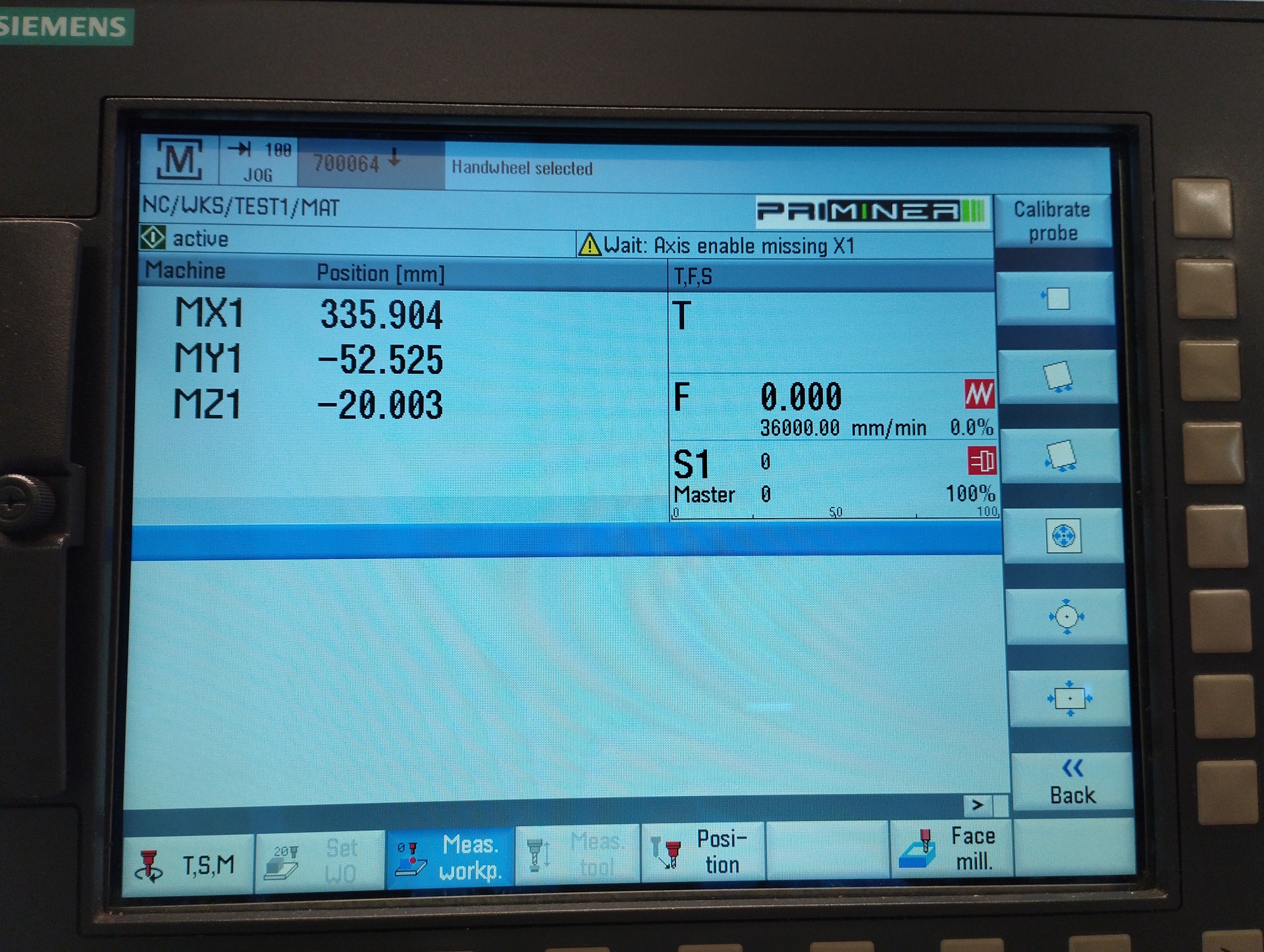

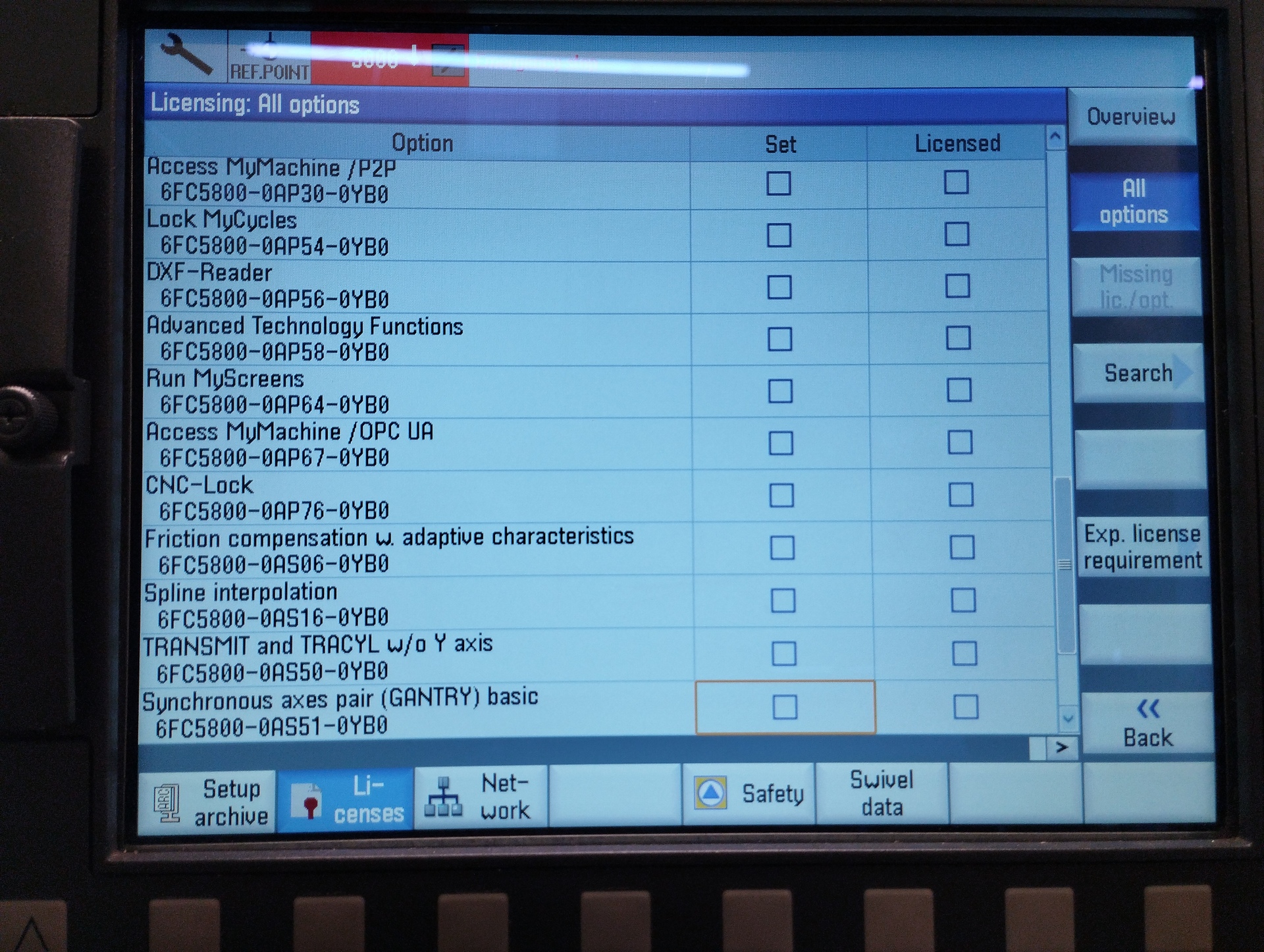

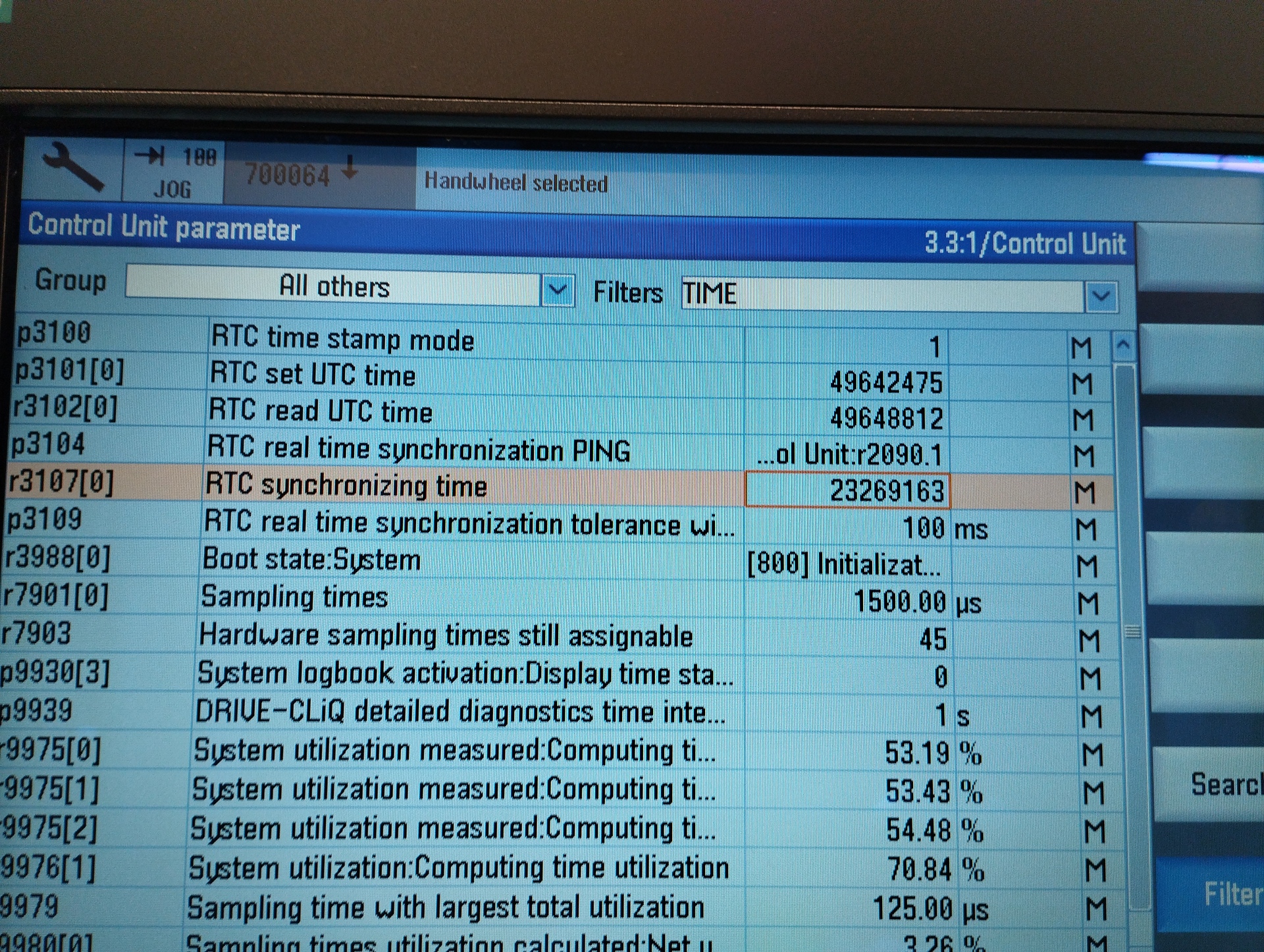

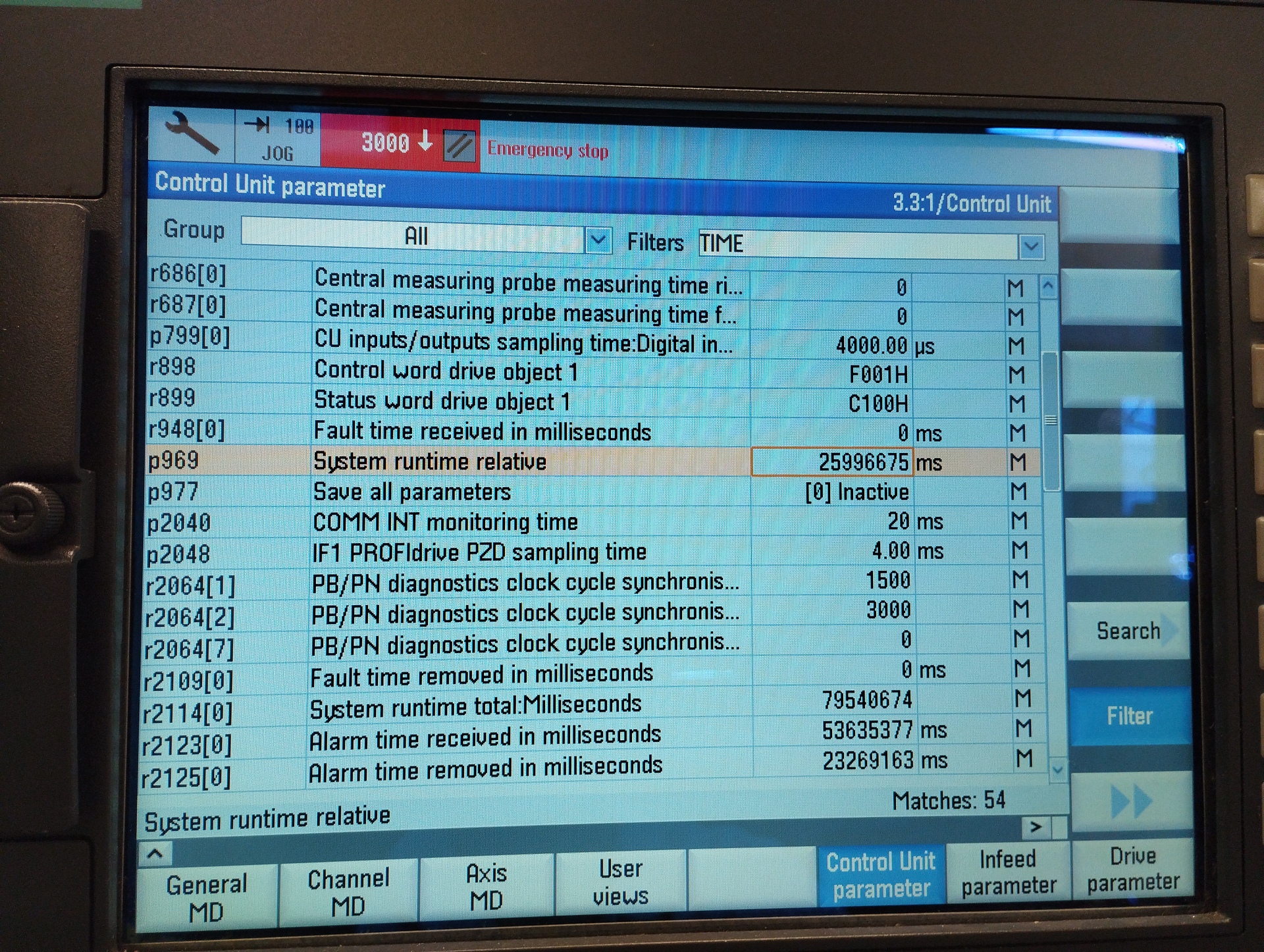

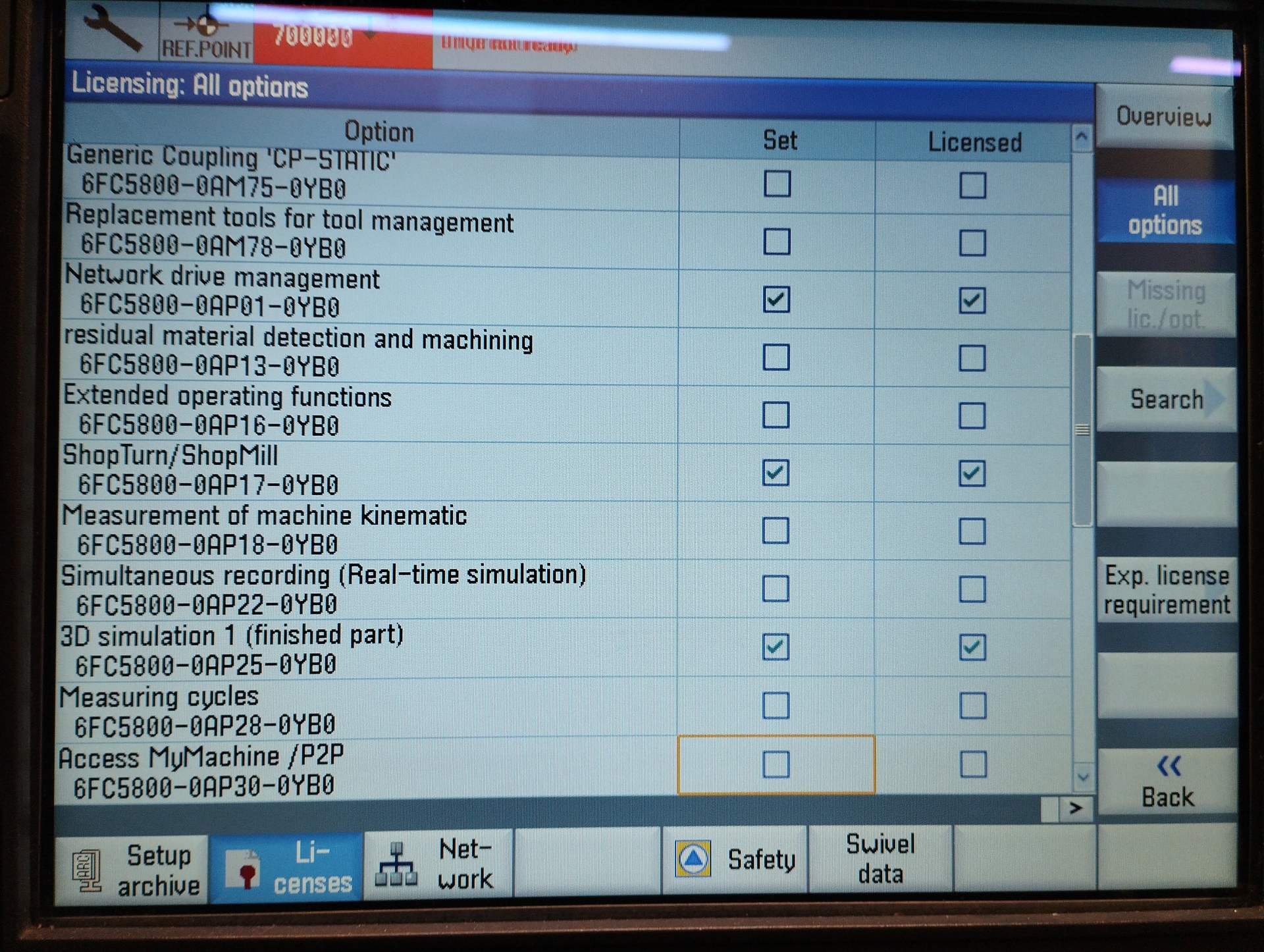

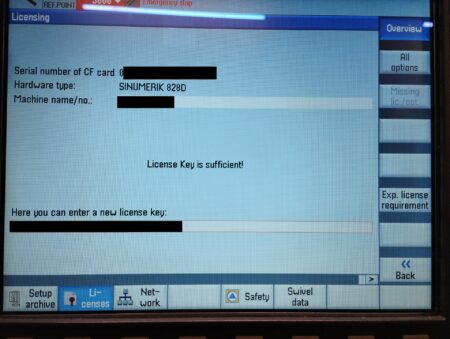

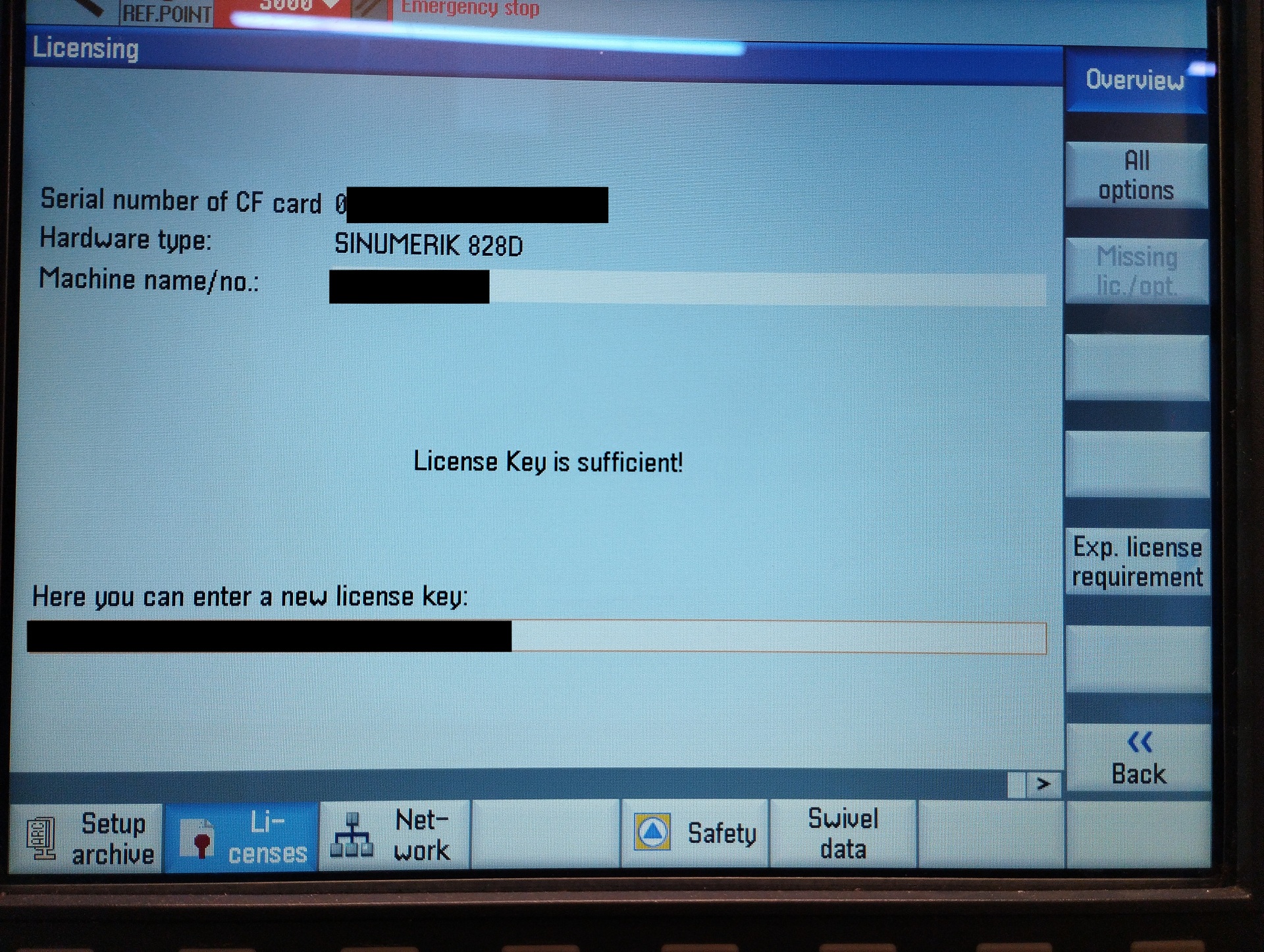

• sterowanie CNC: SIEMENS SINUMERIK 828D
• 20-pozycyjny magazyn narzędzi
• funkcja gwintowanie na sztywno
• system spłukiwania wiórów
• system separacji wiórów
• automatyczny system smarowania
• układ chłodzenia
• pistolet do sprężonego powietrza
• zadajnik MPG
• oświetlenie przestrzeni roboczej

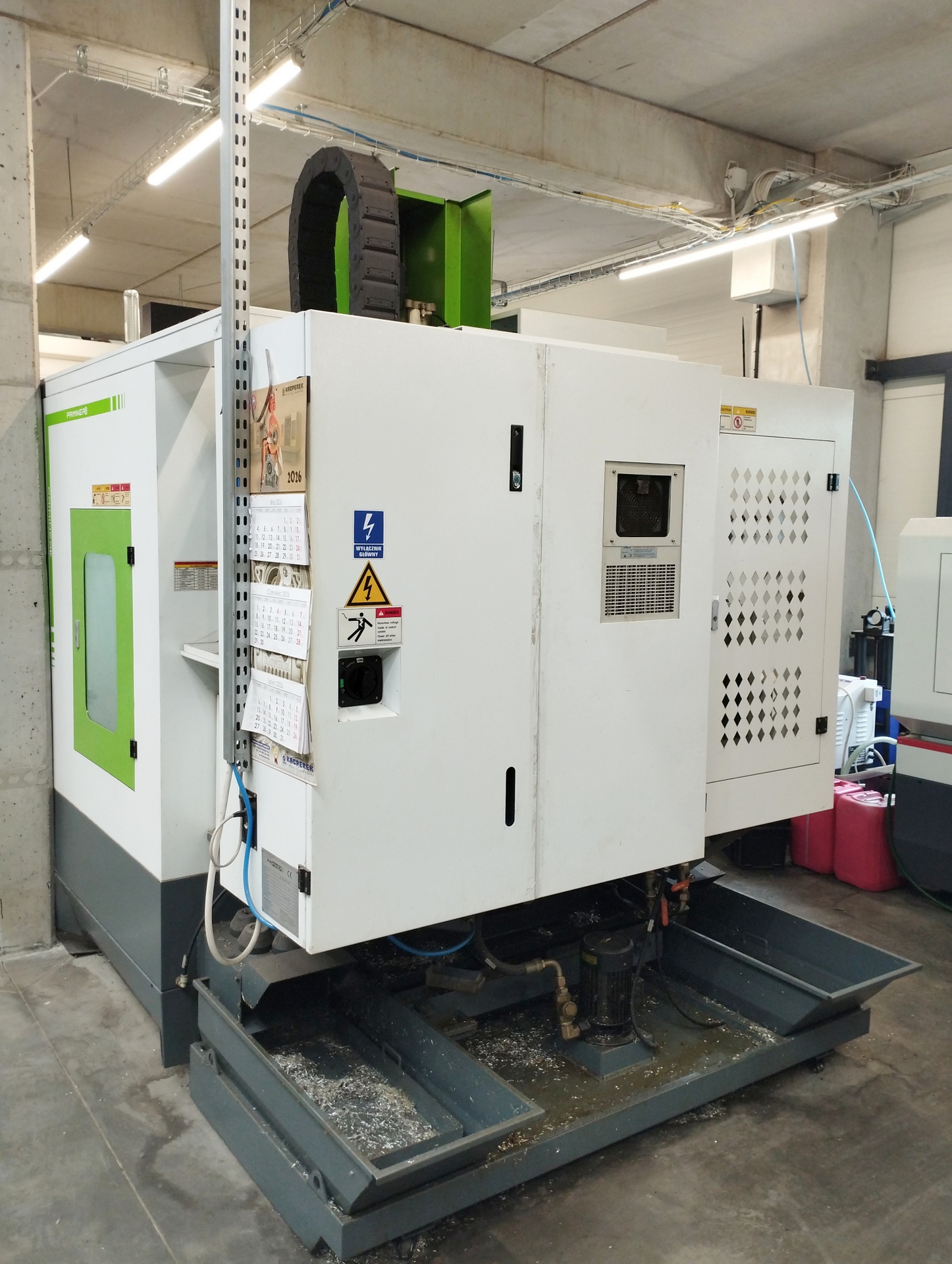

• szafa sterownicza z chłodzeniem
