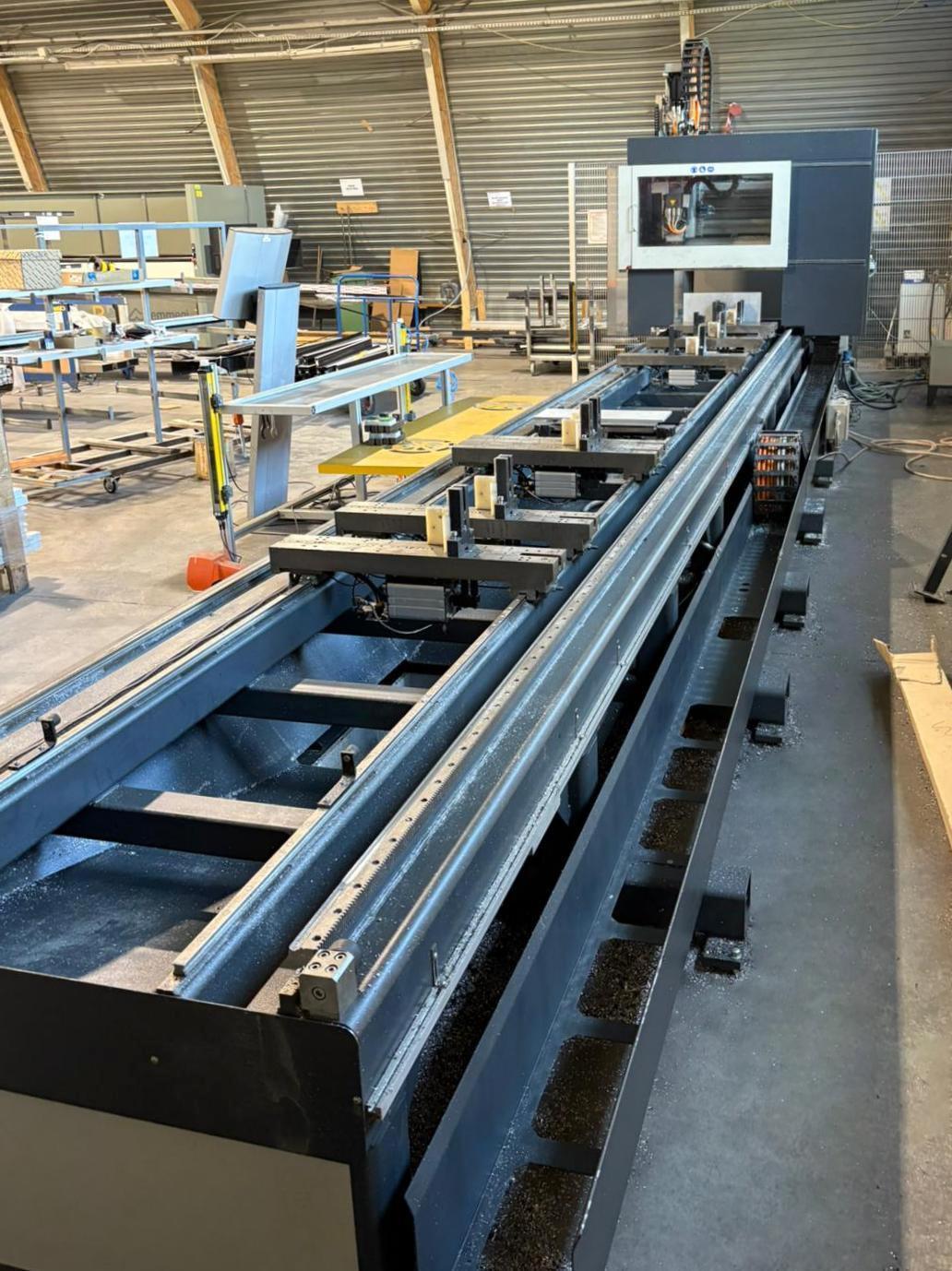

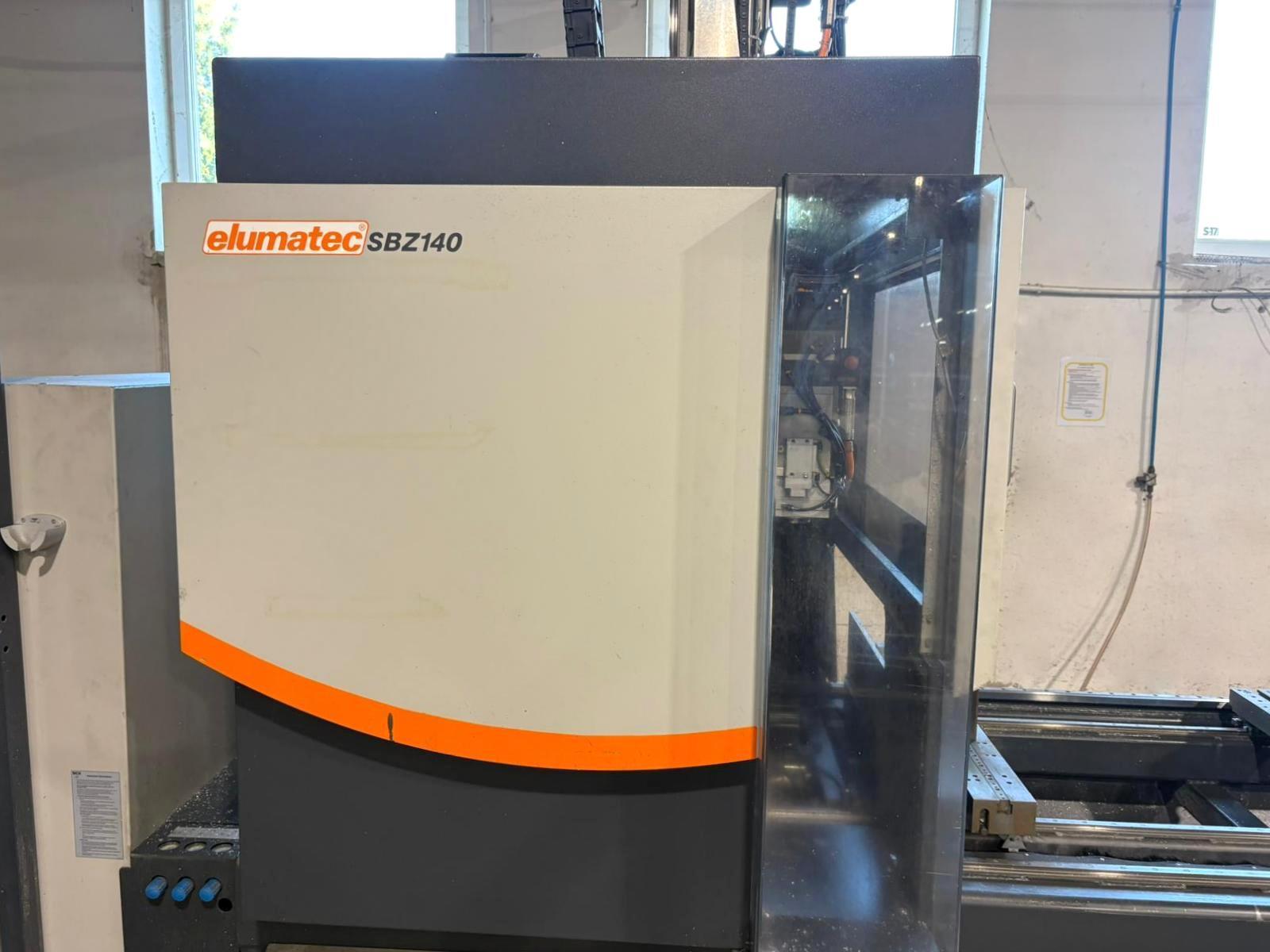

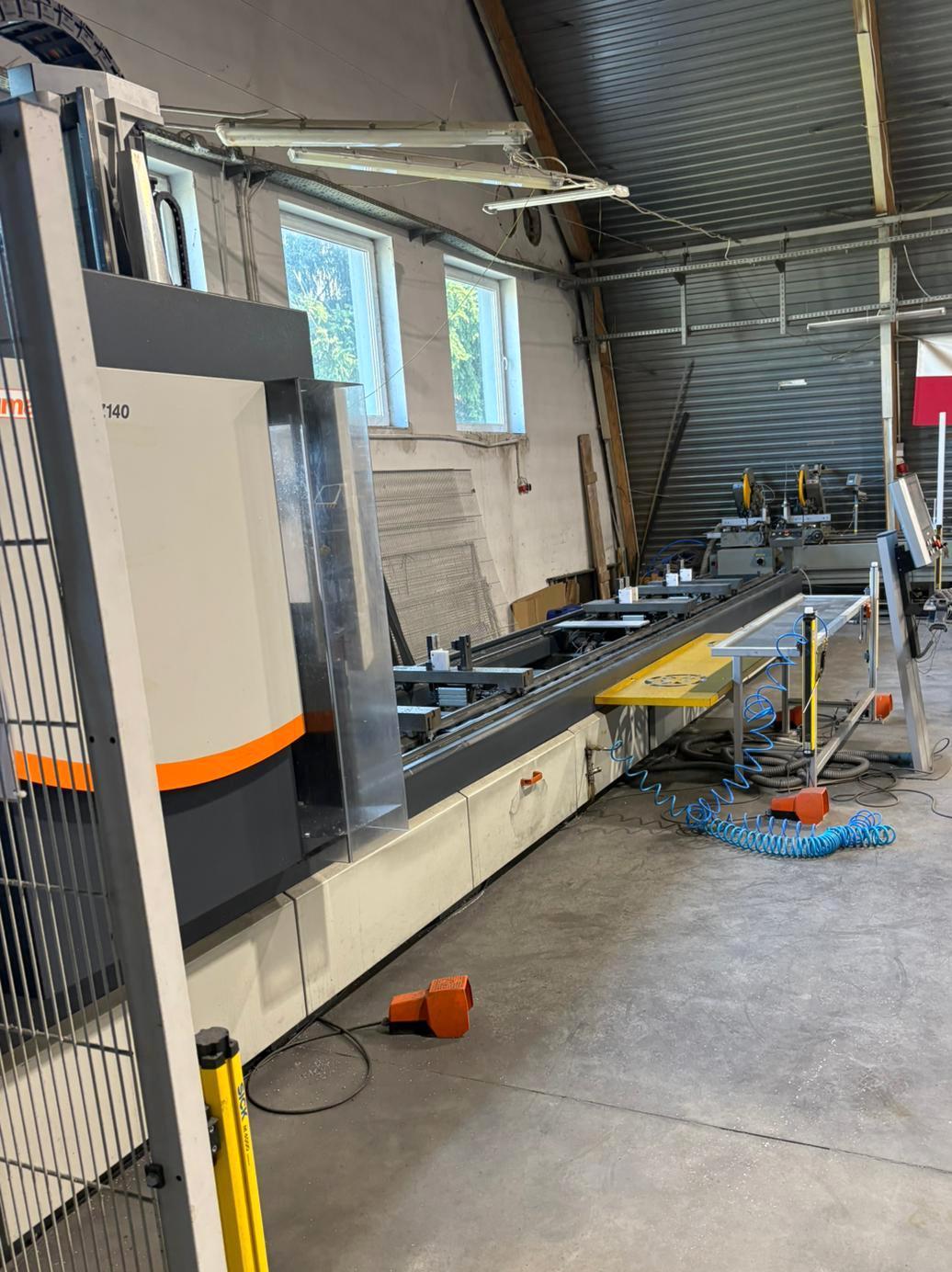

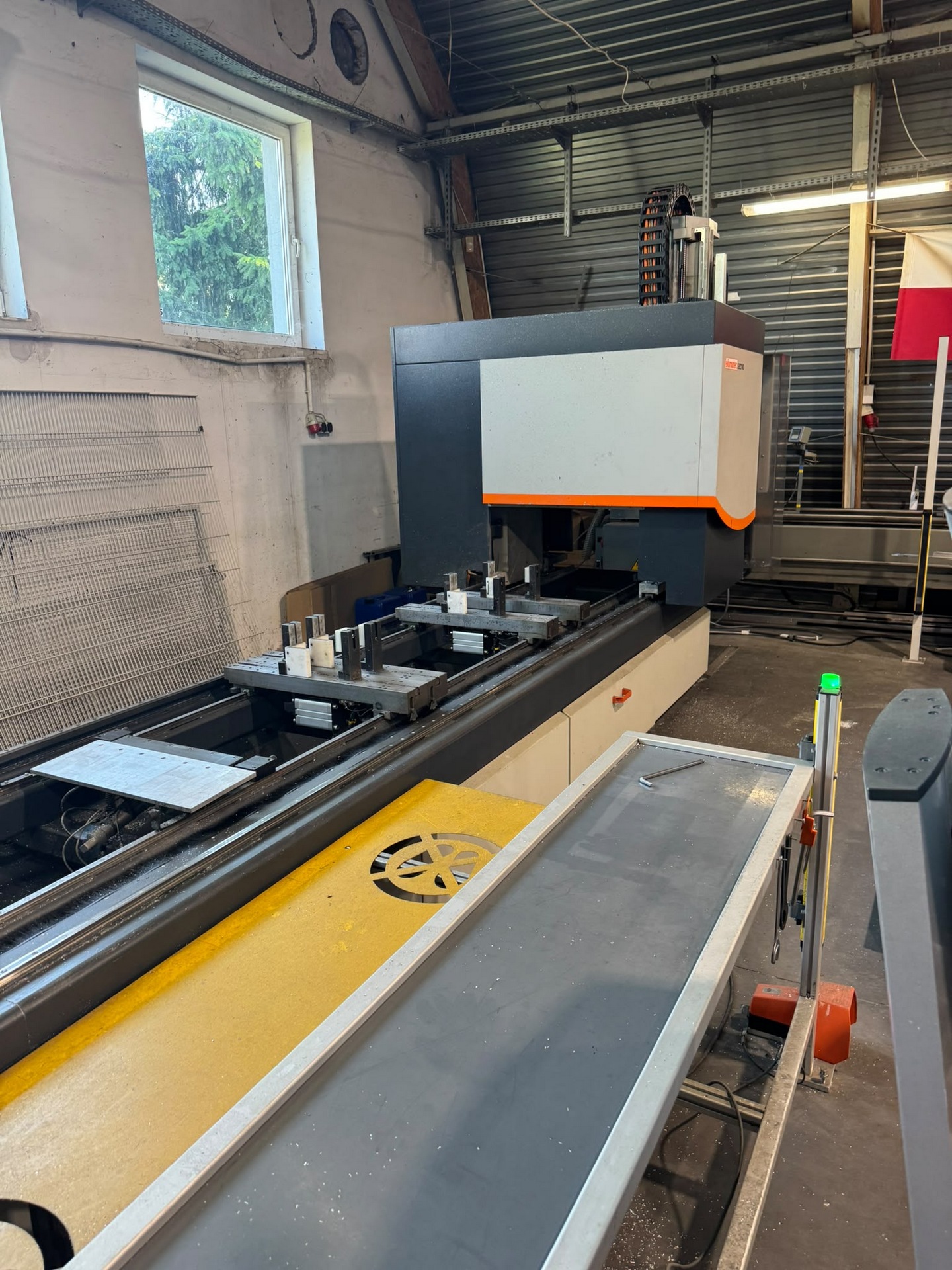

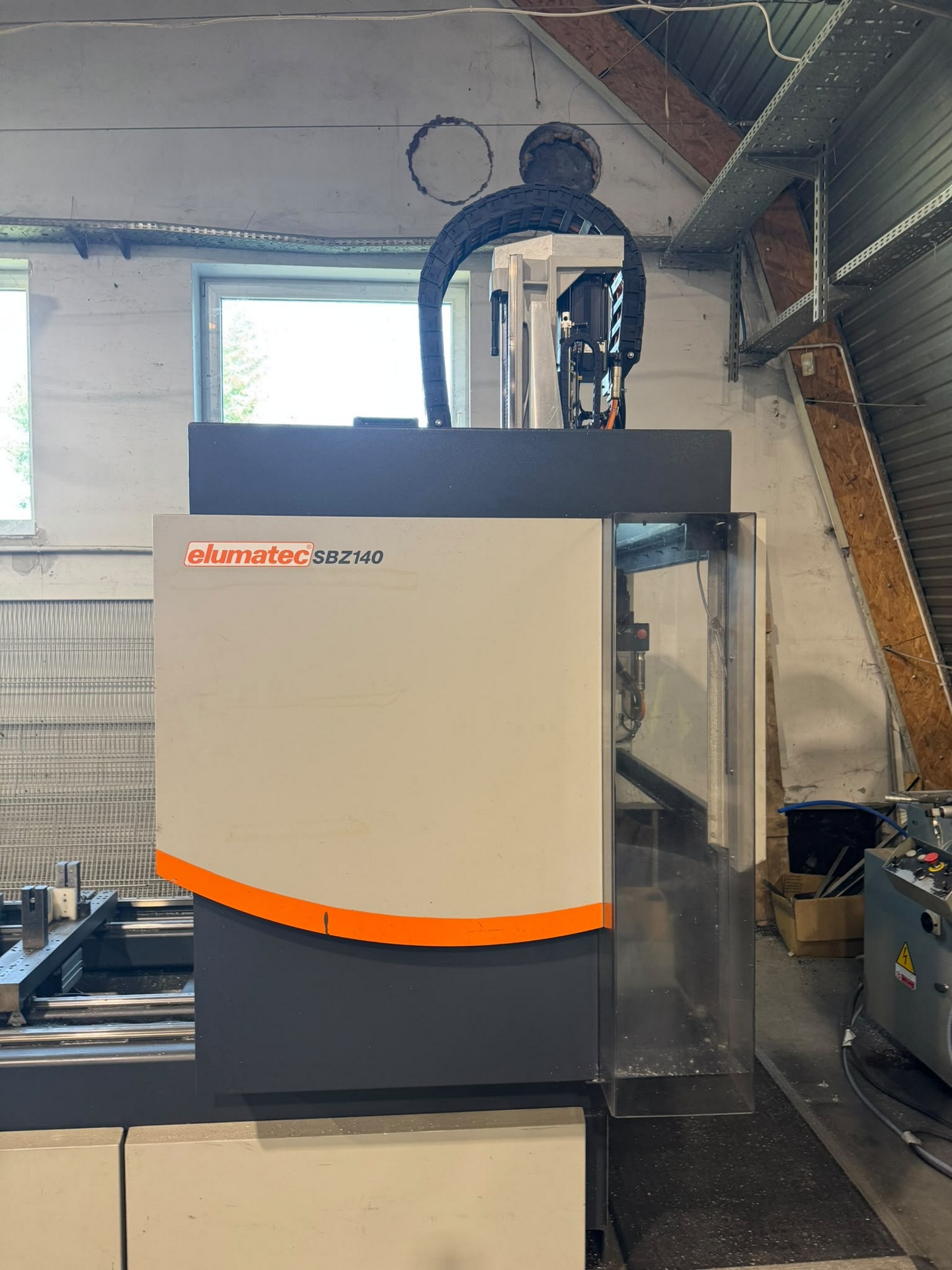

Centrum obróbki profili ELUMATEC SBZ 140

Centrum obróbki profili ELUMATEC SBZ 140 zbudowane zostało w 2010 roku w Niemczech przez elumatec AG. Maszyna przeznaczona jest do ekonomicznej obróbki profili aluminiowych oraz cienkościennych profili stalowych o maksymalnej długości 7600 mm. Pozwala na dokładne frezowanie, wiercenie i gwintowanie detali przy zachowaniu wysokiej powtarzalności. Dzięki swoim możliwościom ELUMATEC SBZ 140 doskonale nadaje się do pracy w zakładach zajmujących się m.in. produkcją stolarki aluminiowej oraz konstrukcji stalowych.

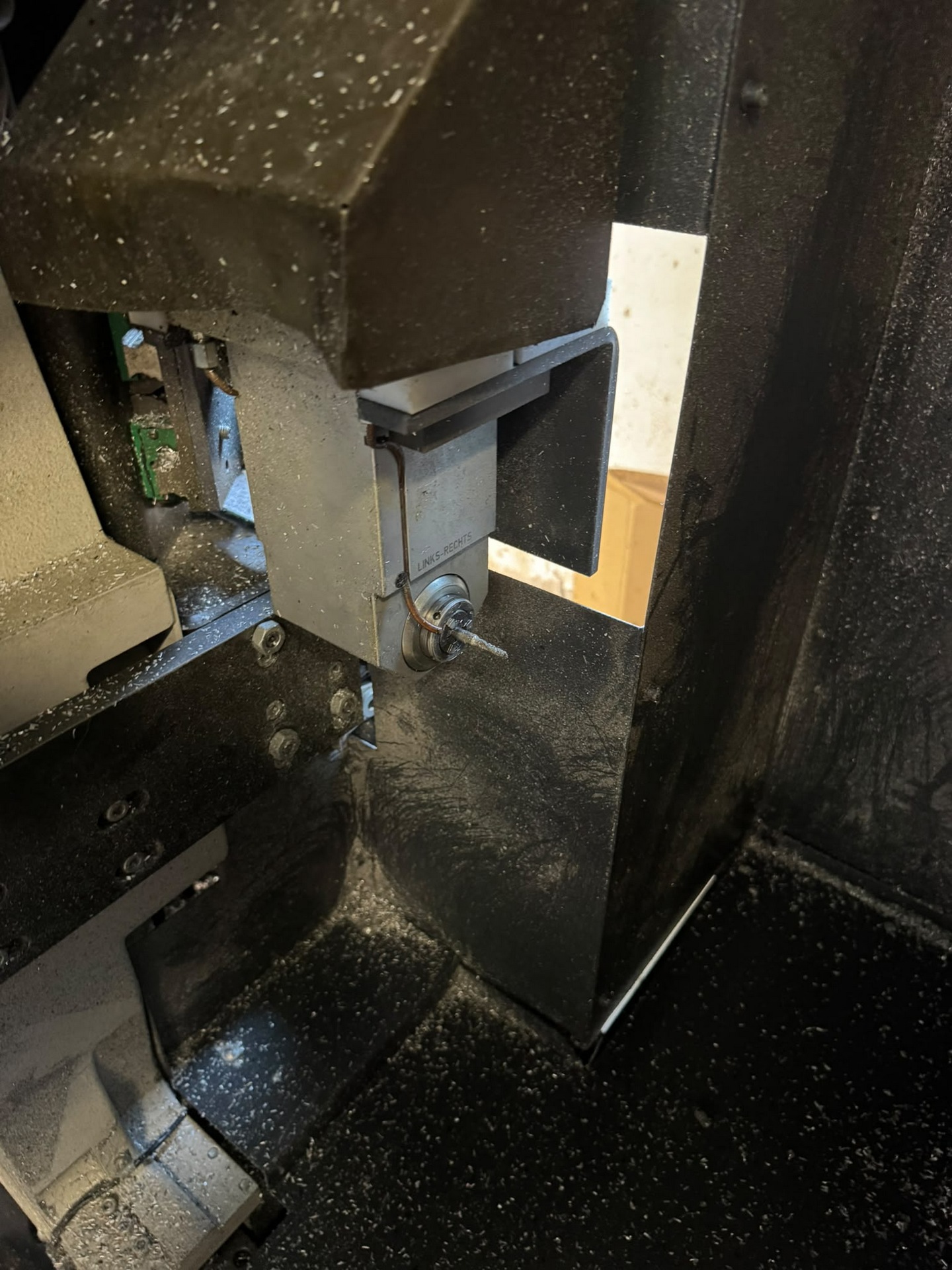

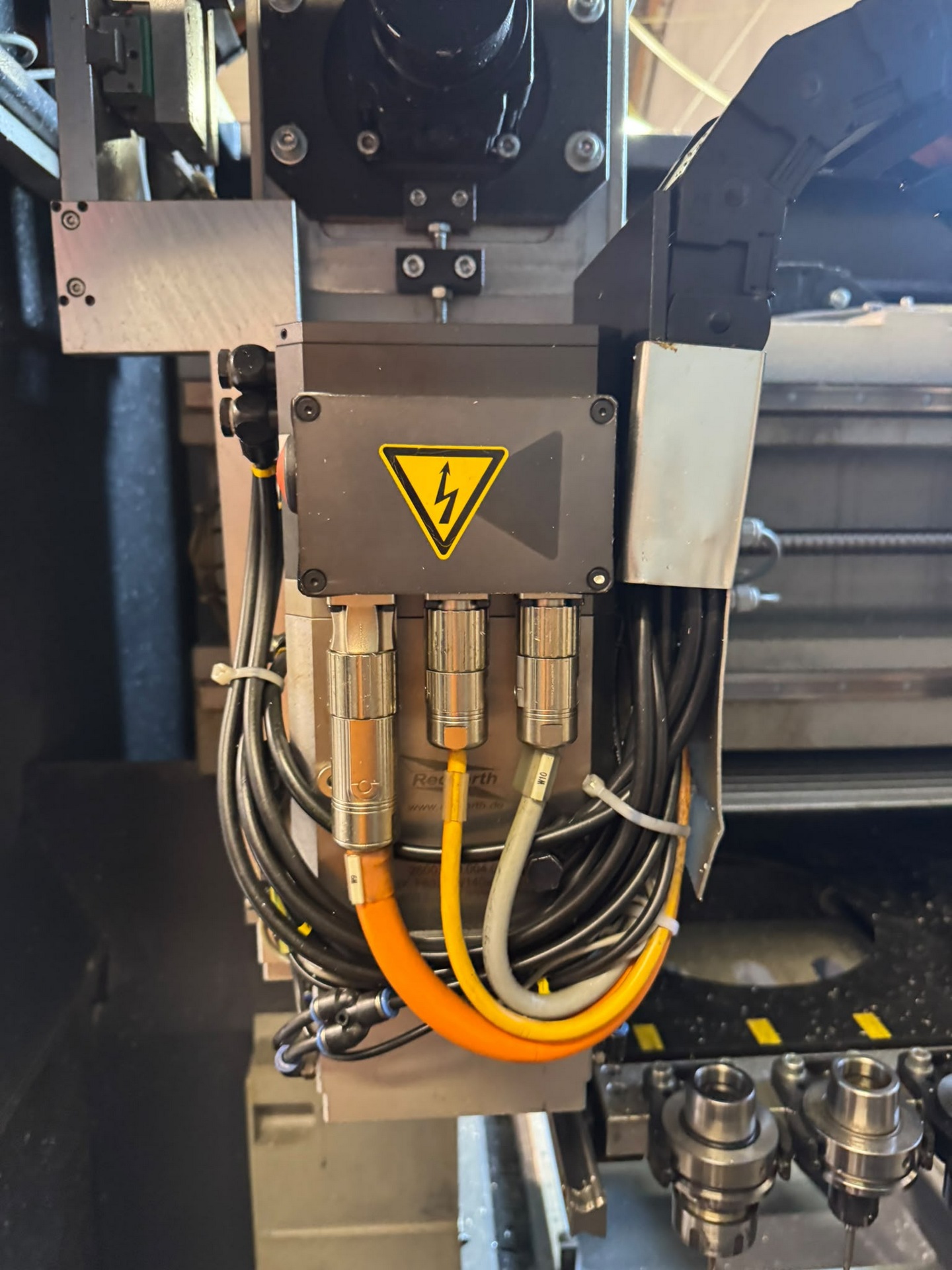

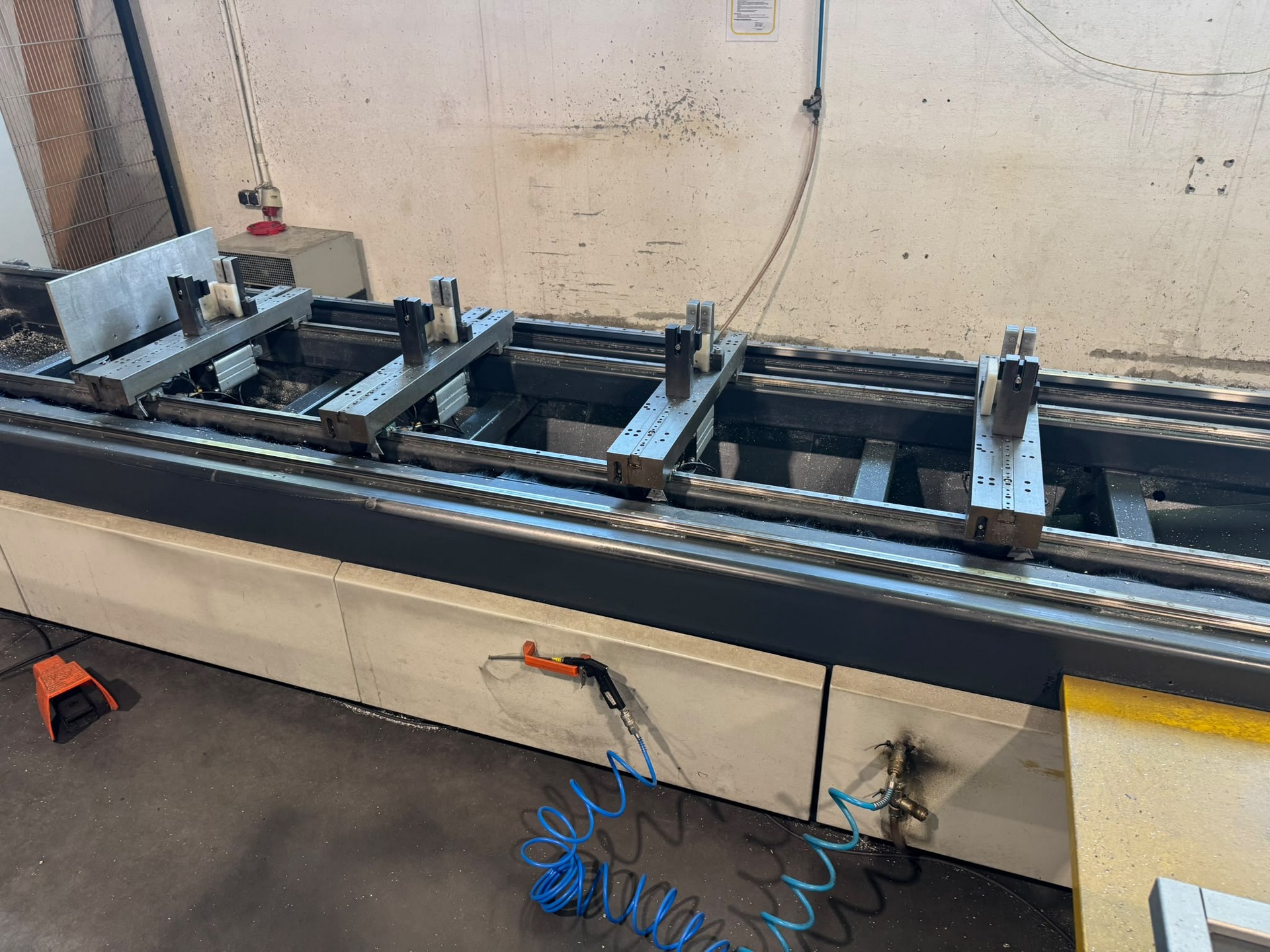

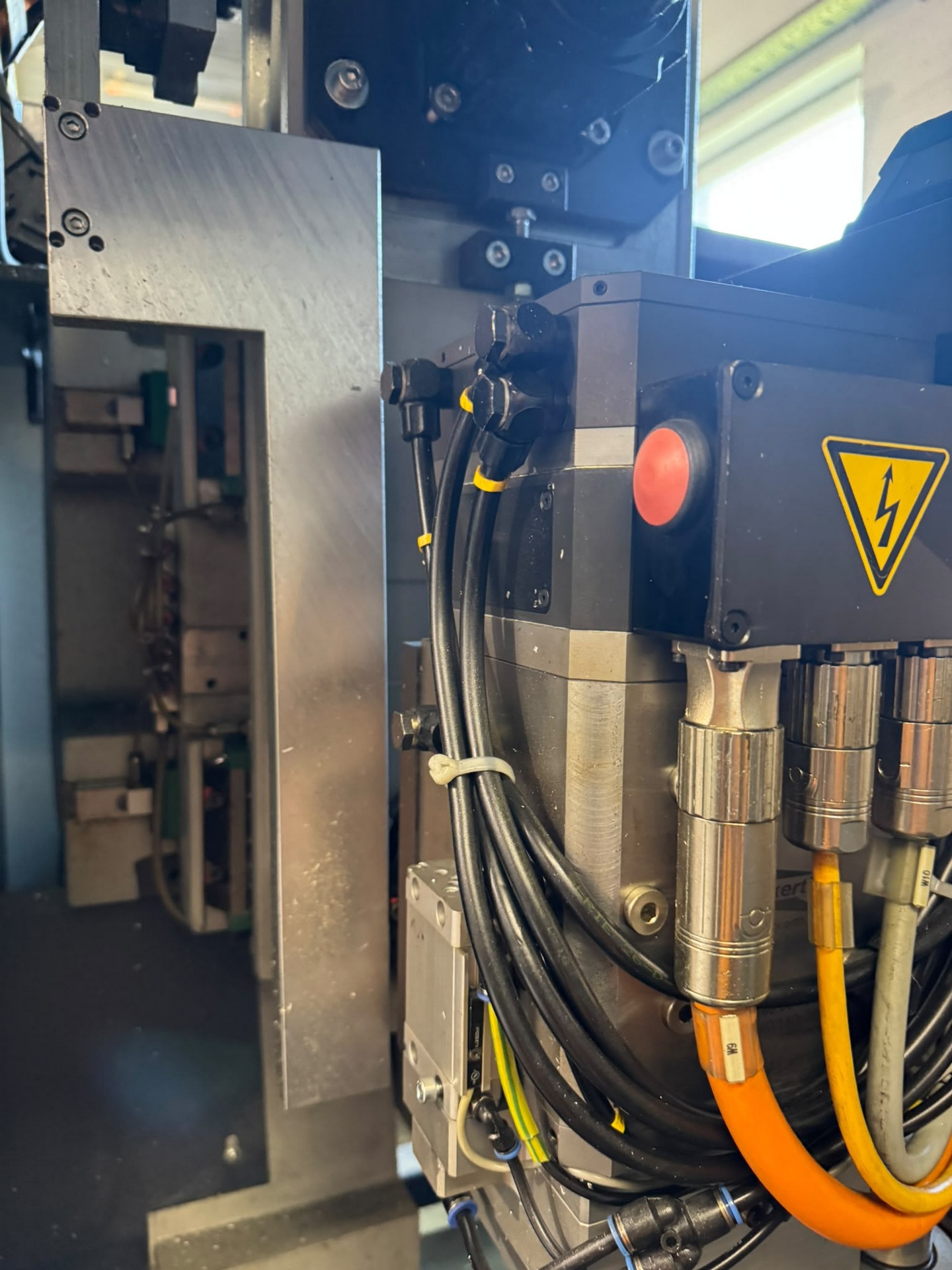

Centrum obróbcze do profili SBZ 140 wyróżnia się 4-osiowym układem obróbczym, wyposażonym w wydajne wrzeciono frezarskie chłodzone powietrzem. Umożliwia on realizację wszystkich operacji obróbczych pod różnymi kątami w zakresie od -90° do +90°. Układ obróbczy współpracuje z 8-pozycyjnym, współbieżnym magazynem narzędzi, który automatycznie wymienia narzędzia zgodnie z zaprogramowanym programem. Obrabiany detal utrzymywany jest nieruchomo przez zaciski z absolutnym systemem pomiarowym, zapewniając wysoką stabilność oraz dokładność realizowanego procesu. Całość uzupełnia intuicyjny system sterowania oparty na systemie operacyjnym Windows.

Specyfikacja techniczna centrum do obróbki profili ELUMATEC SBZ 140

• liczba osi: 4
• liczba stref obróbki: 2
• posuw w osi Y/Z: 850/650 mm
• kąt obrotu osi A (programowanie co 0,1°): 0°-180°
• prędkość posuwu w osi Y,Z: 60 m/min
• maksymalna długość profilu (z obróbką czołową): 7480 mm
• maksymalna długość profilu (bez obróbki czołowej): 7600 mm
• wrzeciono chłodzone powietrzem
• maksymalna prędkość obrotowa wrzeciona: 24000 obr/min
• moc napędu wrzeciona (S1): 11 kW

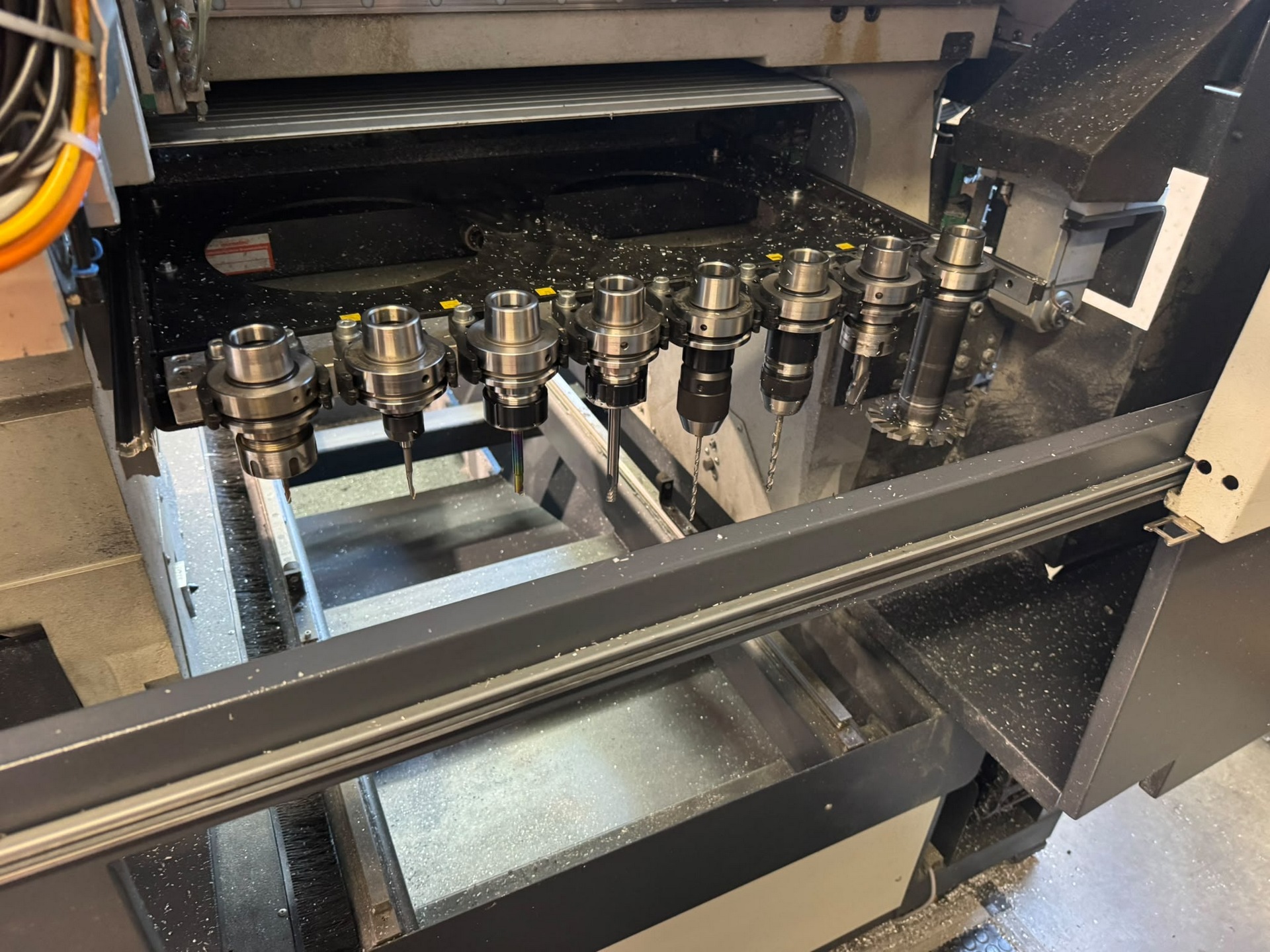

• 8-pozycyjny magazyn narzędzi

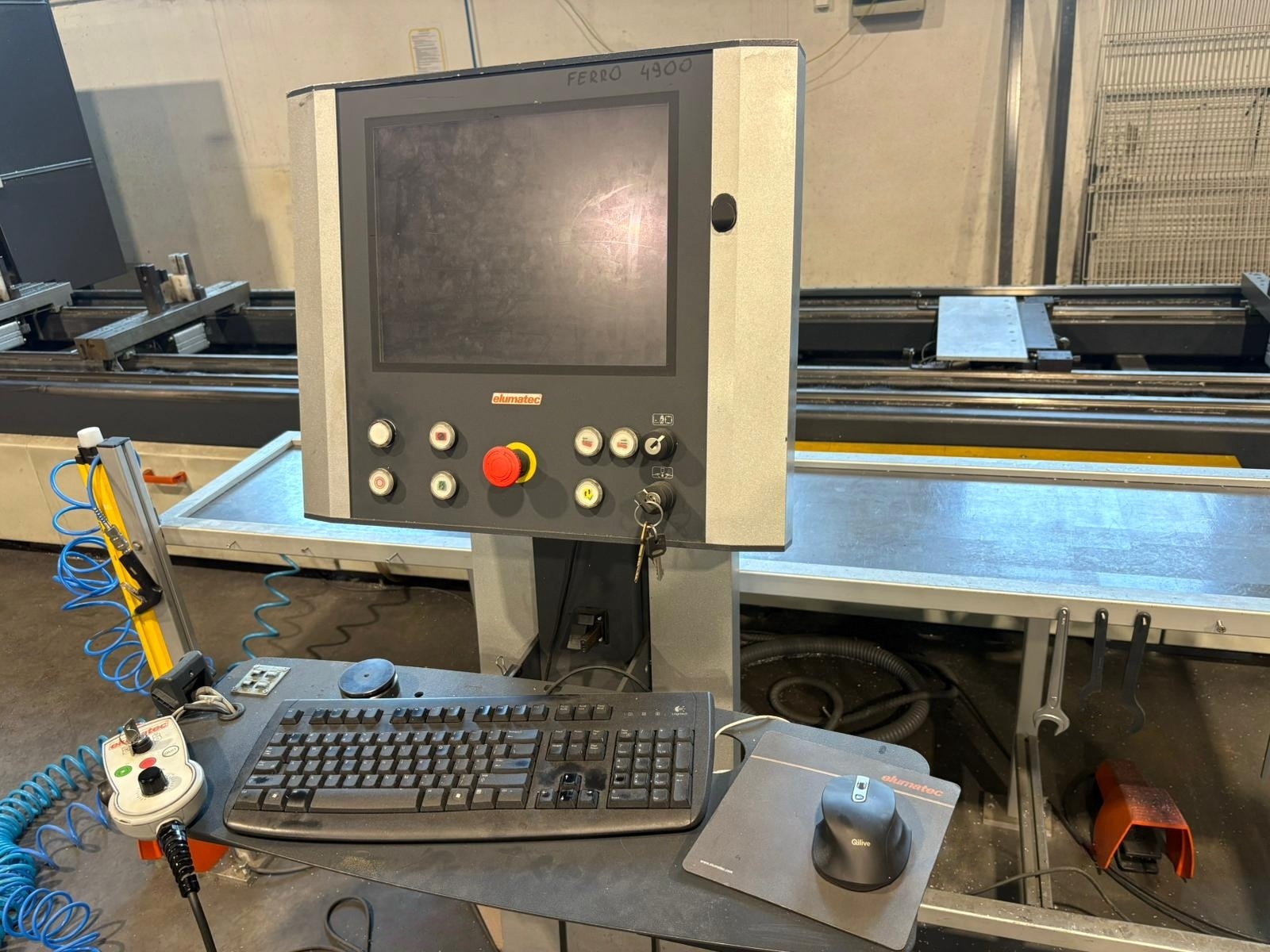

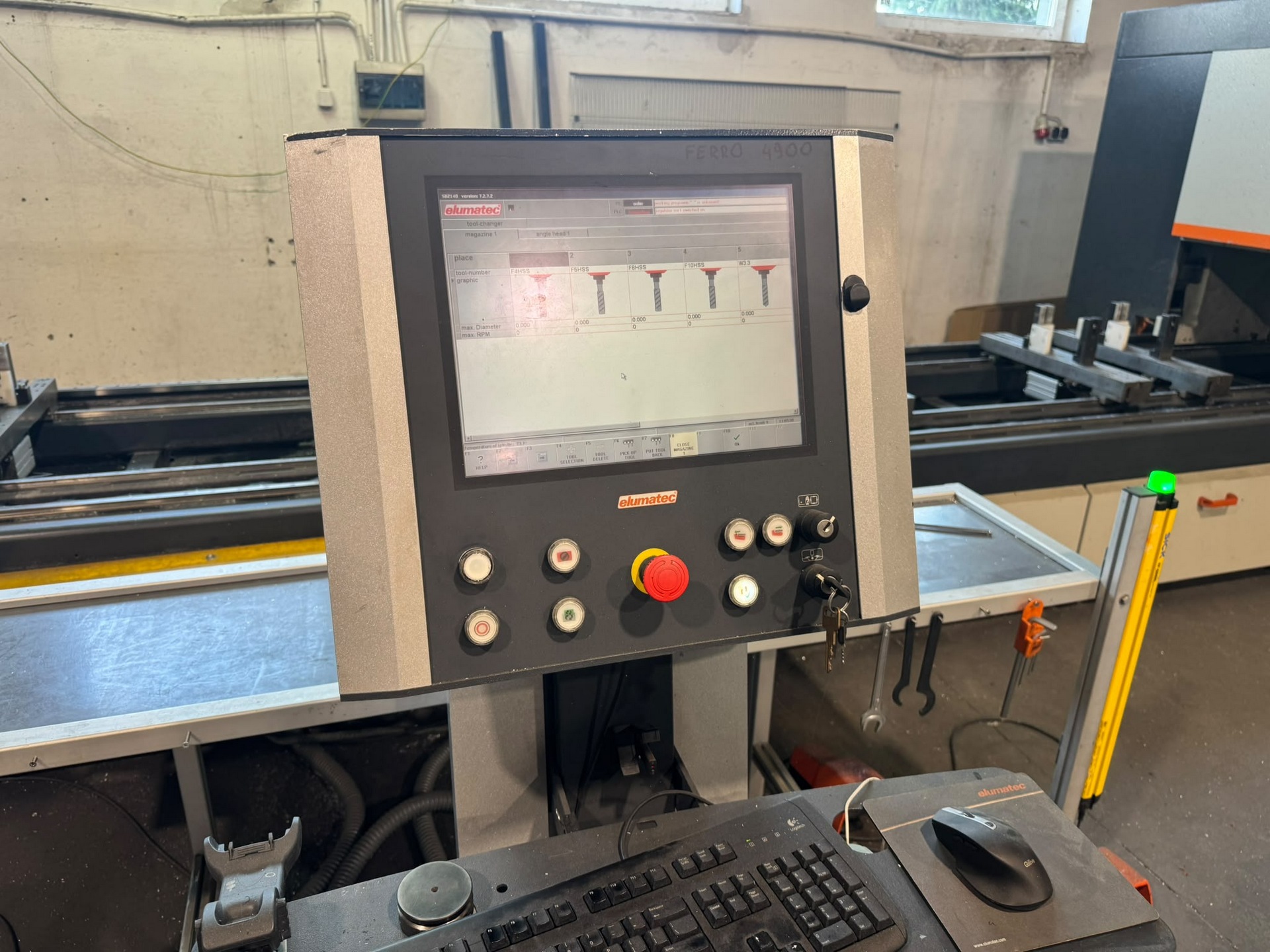

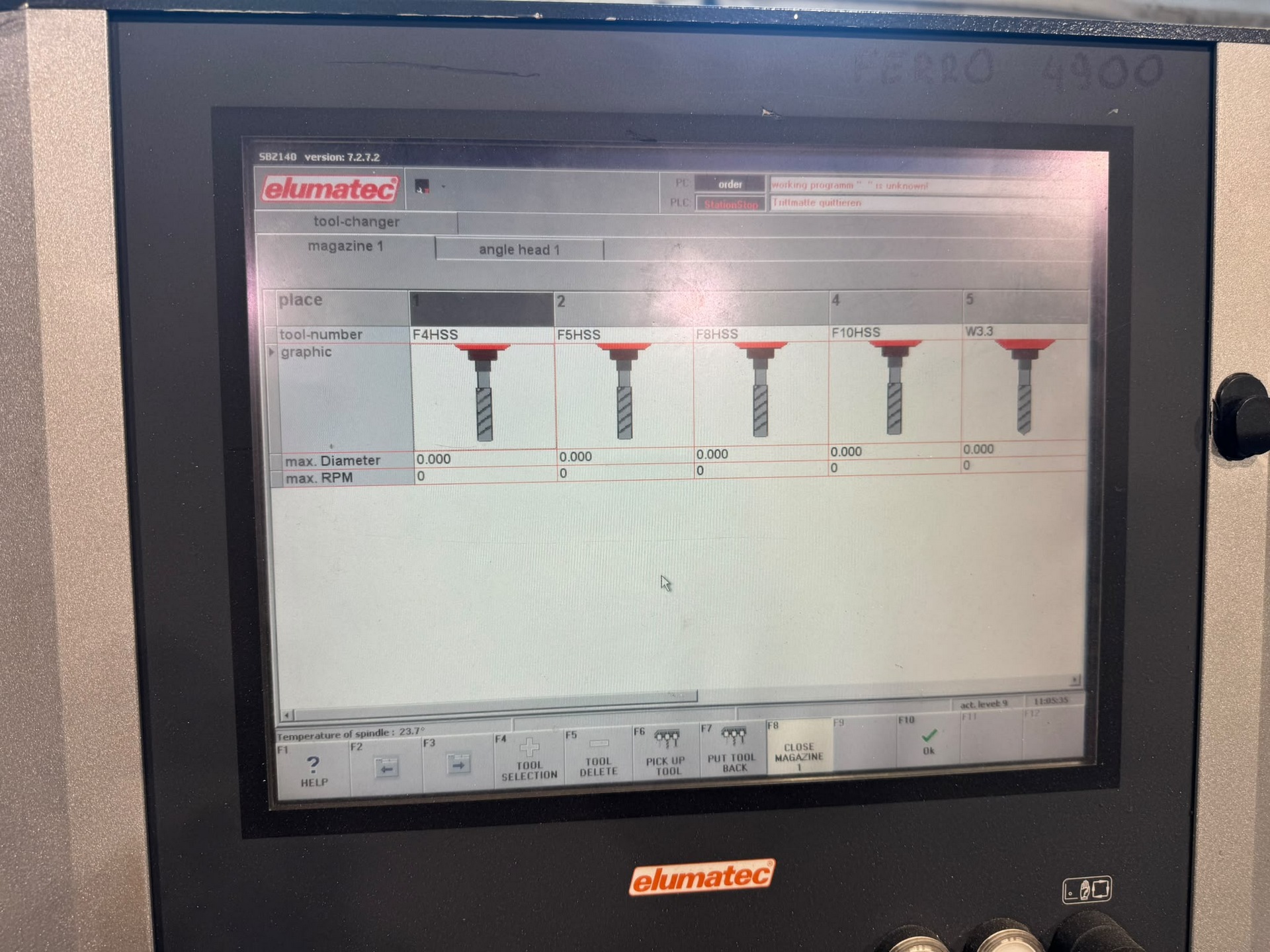

• 15″ panel sterowania z systemem Windows i portami USB, LAN
• ciśnienie sprężonego powietrza: 7 bar
• zużycie sprężonego powietrza (ze spryskiwaniem): ok. 180 l/min
• zasilanie maszyny ELUMATEC: 3x 400 V; 50 Hz
