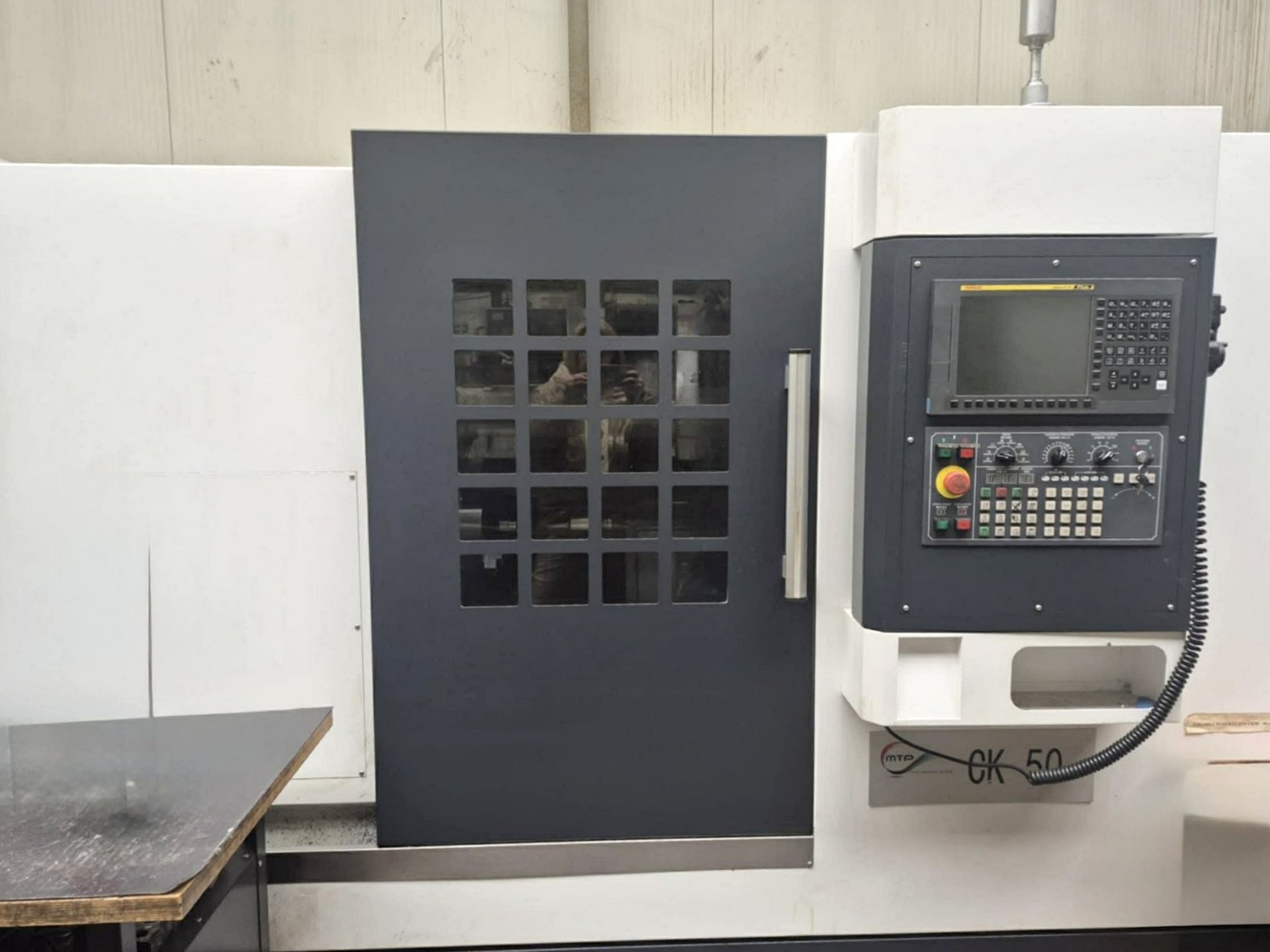

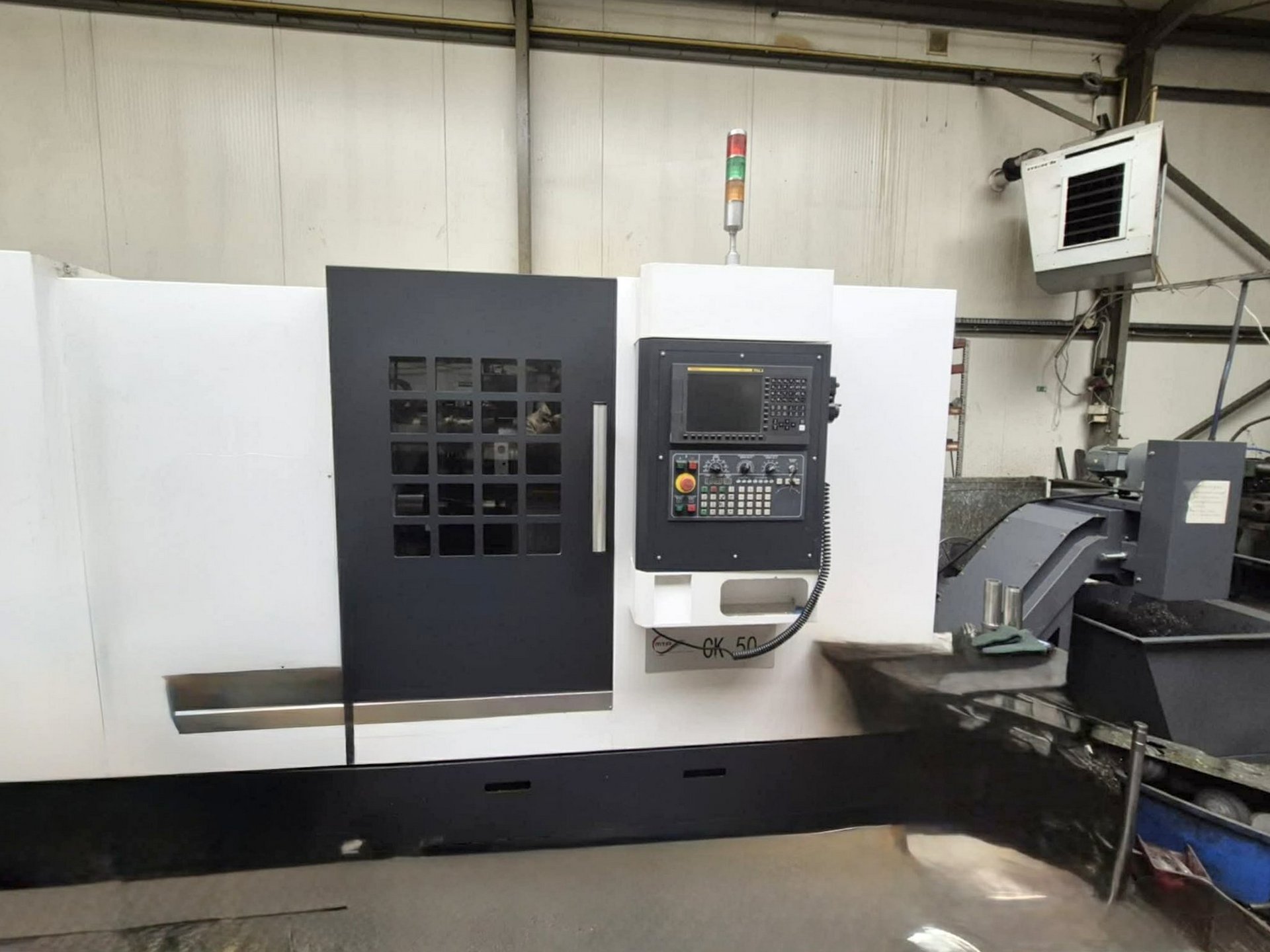

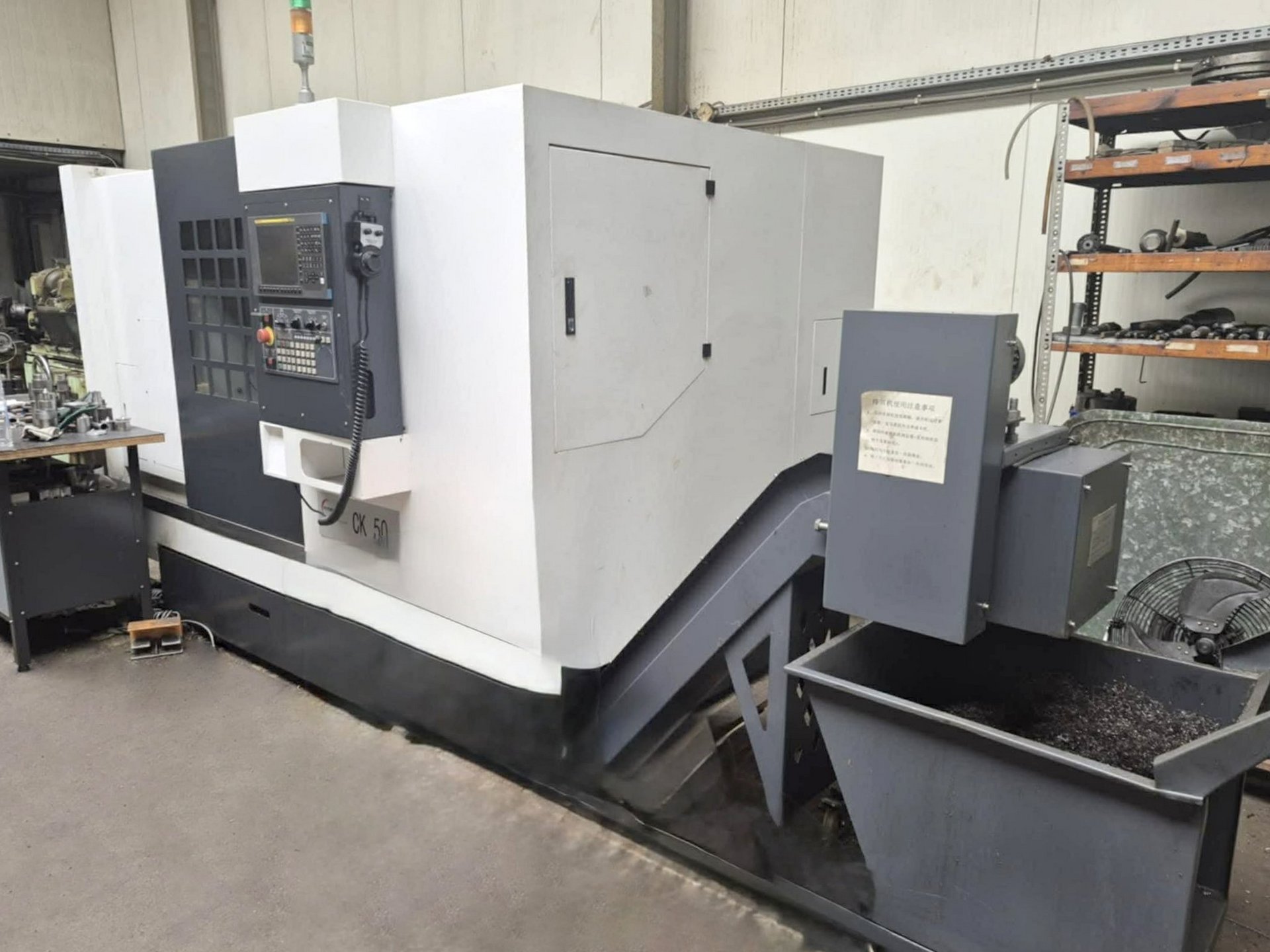

Centrum tokarskie CNC CK 50

Centrum tokarskie CNC CK 50 zbudowane zostało w 2022 roku. Ta nowoczesna, niezwykle wydajna maszyna znajduje zastosowanie zarówno w produkcji jednostkowej, jak i seryjnej. Detale o maksymalnej średnicy 570 mm i długości 500 mm obrabiane są za pomocą niezawodnego wrzeciona i narzędzi skrawających, pobieranych z 12-pozycyjnego rewolweru. Wrzeciono napędzane przez silnik o wysokiej mocy osiąga prędkość obrotową na poziomie 4200 obr/min i porusza się w dwóch osiach X,Z o posuwach wynoszących odpowiednio 270 mm i 610 mm. Konik hydrauliczny zapewnia z kolei precyzyjne pozycjonowanie i podparcie obrabianego elementu w trakcie procesu toczenia.

Tokarka CNC CK50 posiada skośne łoże, które zwiększa stabilność konstrukcji poprzez lepsze rozłożenie obciążeń podczas wykonywanej obróbki. Rozwiązanie to zmniejsza ryzyko drgań i wibracji, a co za tym idzie zwiększa dokładność toczenia i daje możliwość wykonywania bardziej skomplikowanych operacji. Ułatwia to również odprowadzanie wiórów z obszaru roboczego, gdyż wióry spływają pod wpływem grawitacji. Całość dopełnia intuicyjne sterowanie CNC marki FANUC z dostępem do wielu zaawansowanych funkcji. Całkowita waga maszyny wynosi 3400 kg.

Specyfikacja techniczna tokarki CK 50

• średnica toczenia nad łożem: 570 mm
• średnica toczenia nad suportem: 320 mm
• maksymalna długość detalu: 500 mm
• posuw w osi X/Z: 270/610 mm
• maksymalna prędkość obrotowa wrzeciona: 4200 obr/min
• przelot wrzeciona: 66 mm
• końcówka wrzeciona: A2-6
• moc napędu wrzeciona: 11 kW
• średnica uchwytu: 200 mm
• oprawka narzędziowa: VDI
• średnica tulei konika: 80 mm
• stożek konika: MT5
• gabaryty (dł. x szer. x wys.): 2270 x 1600m x 1830 mm
• ciężar maszyny CK 50: 3400 kg

Wyposażenie tokarki do metalu CK50

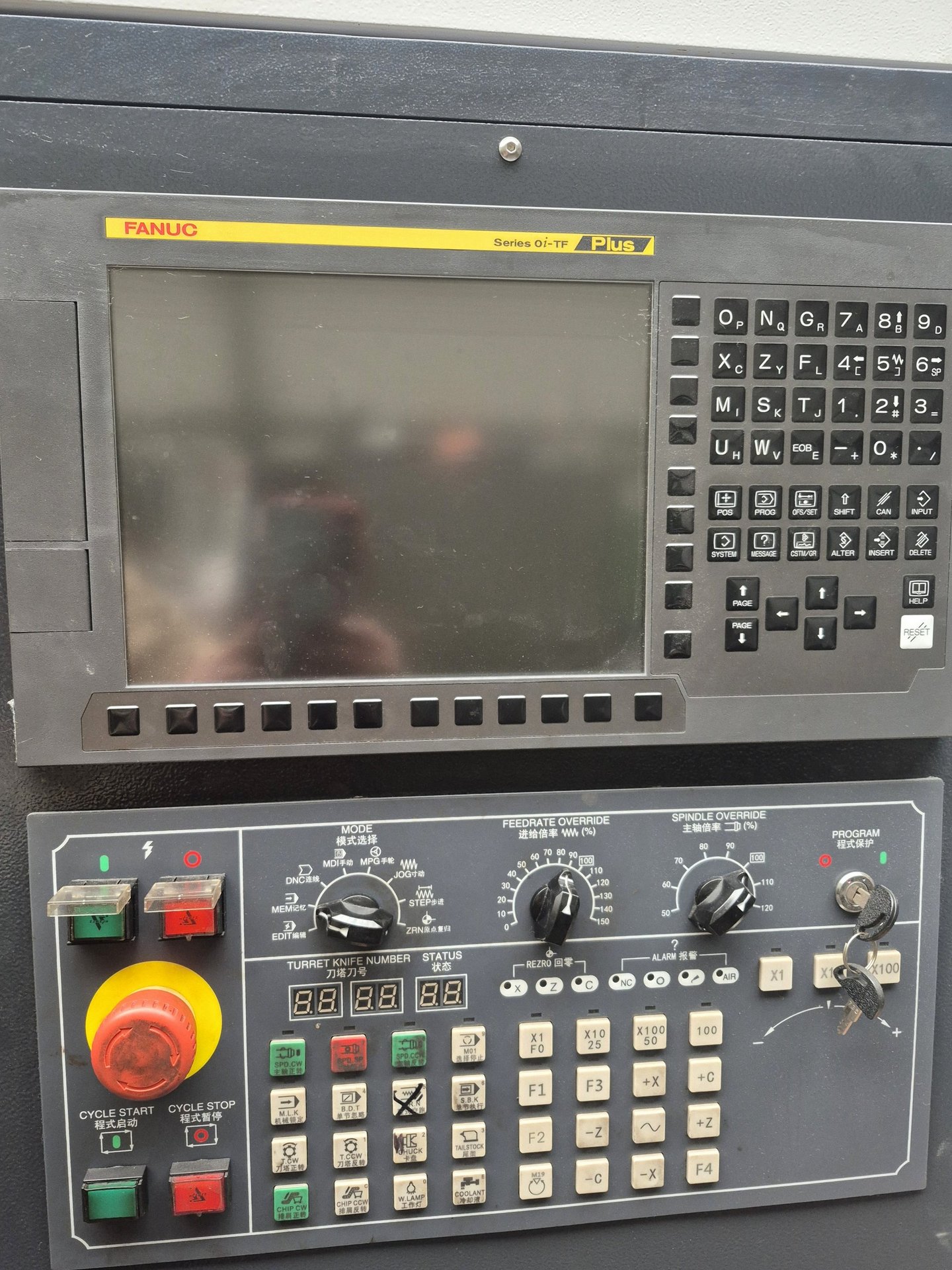

• sterownik CNC: FANUC Series 0i-TF Plus

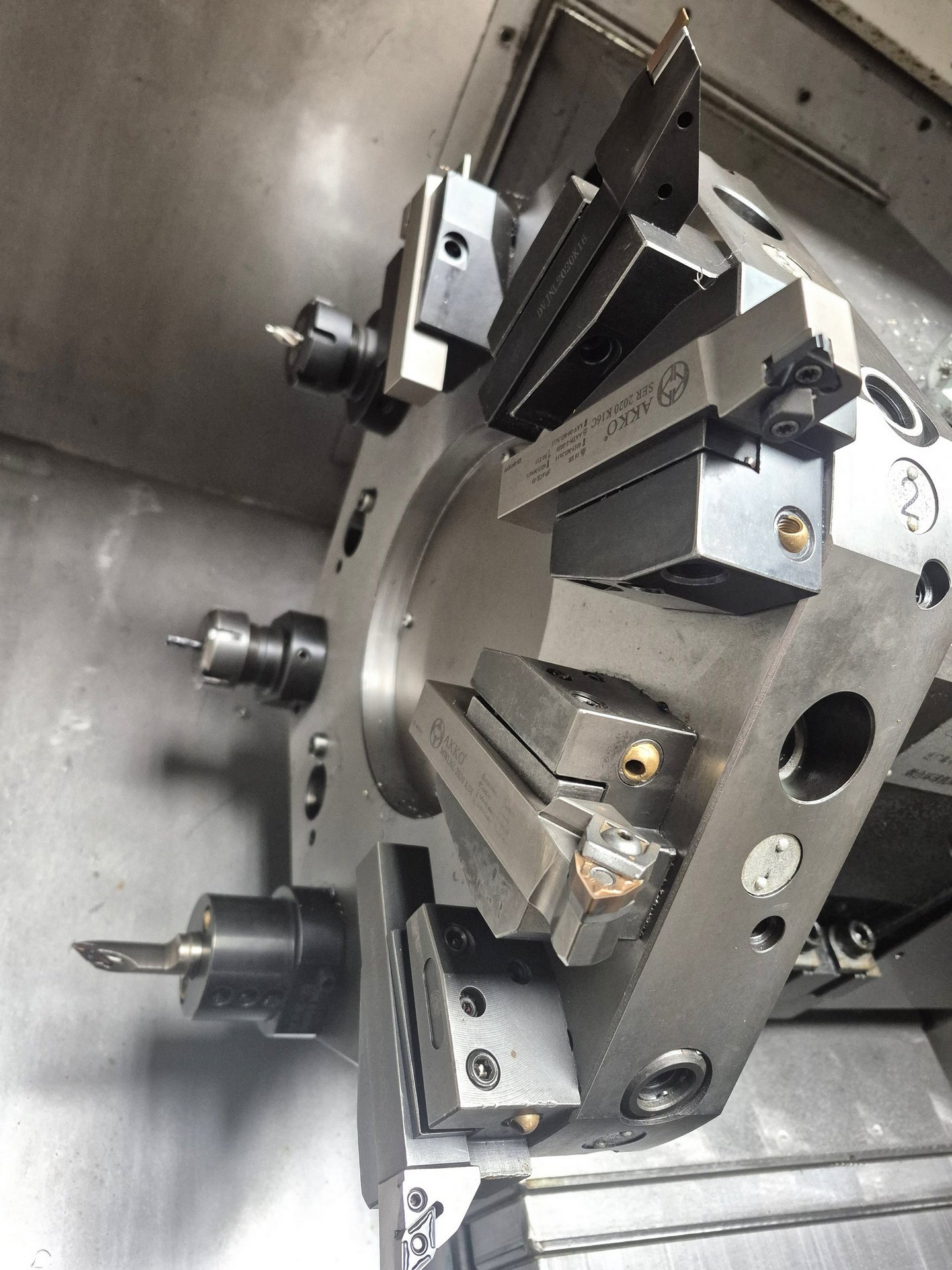

• 12-pozycyjna głowica rewolwerowa

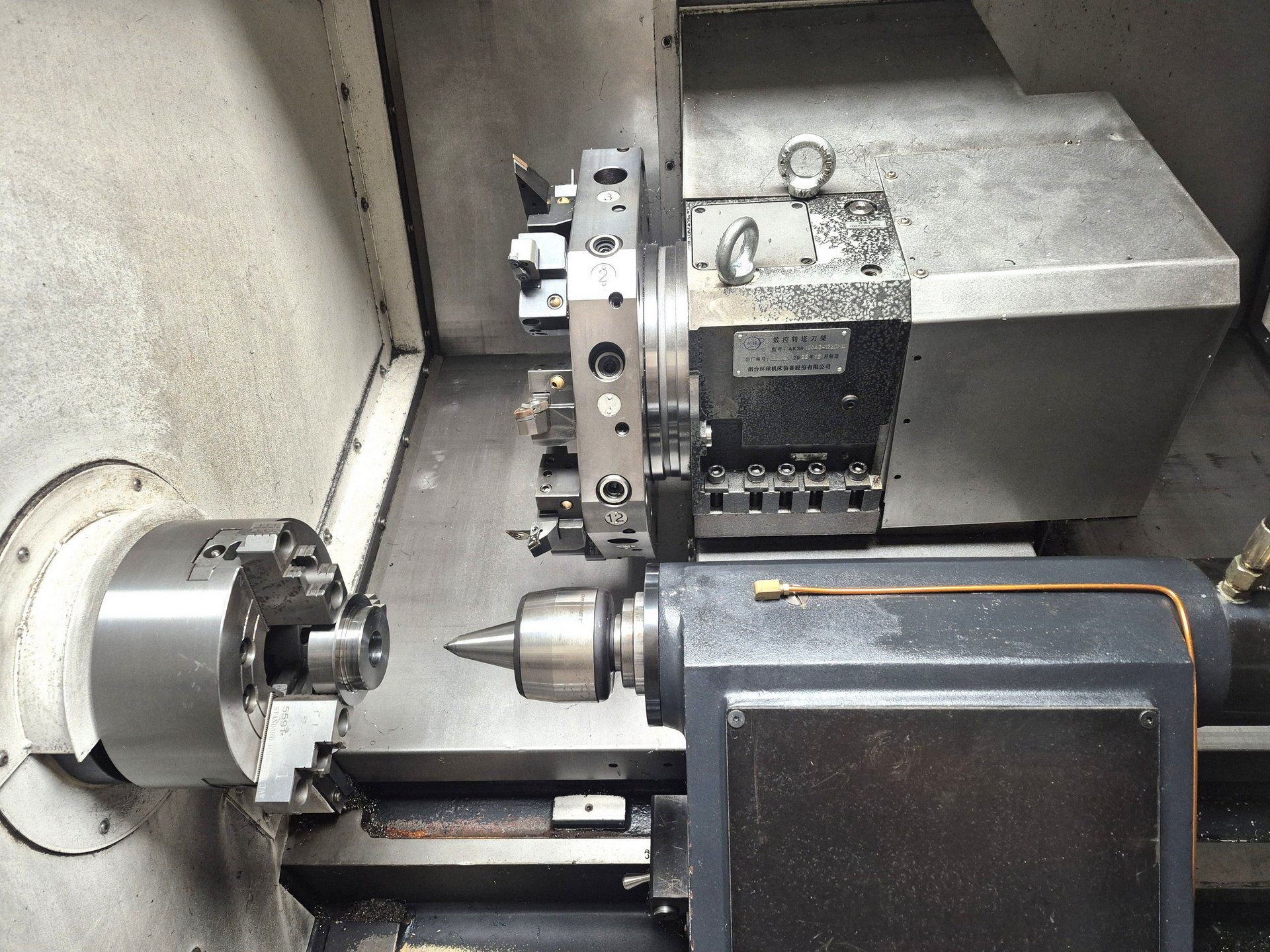

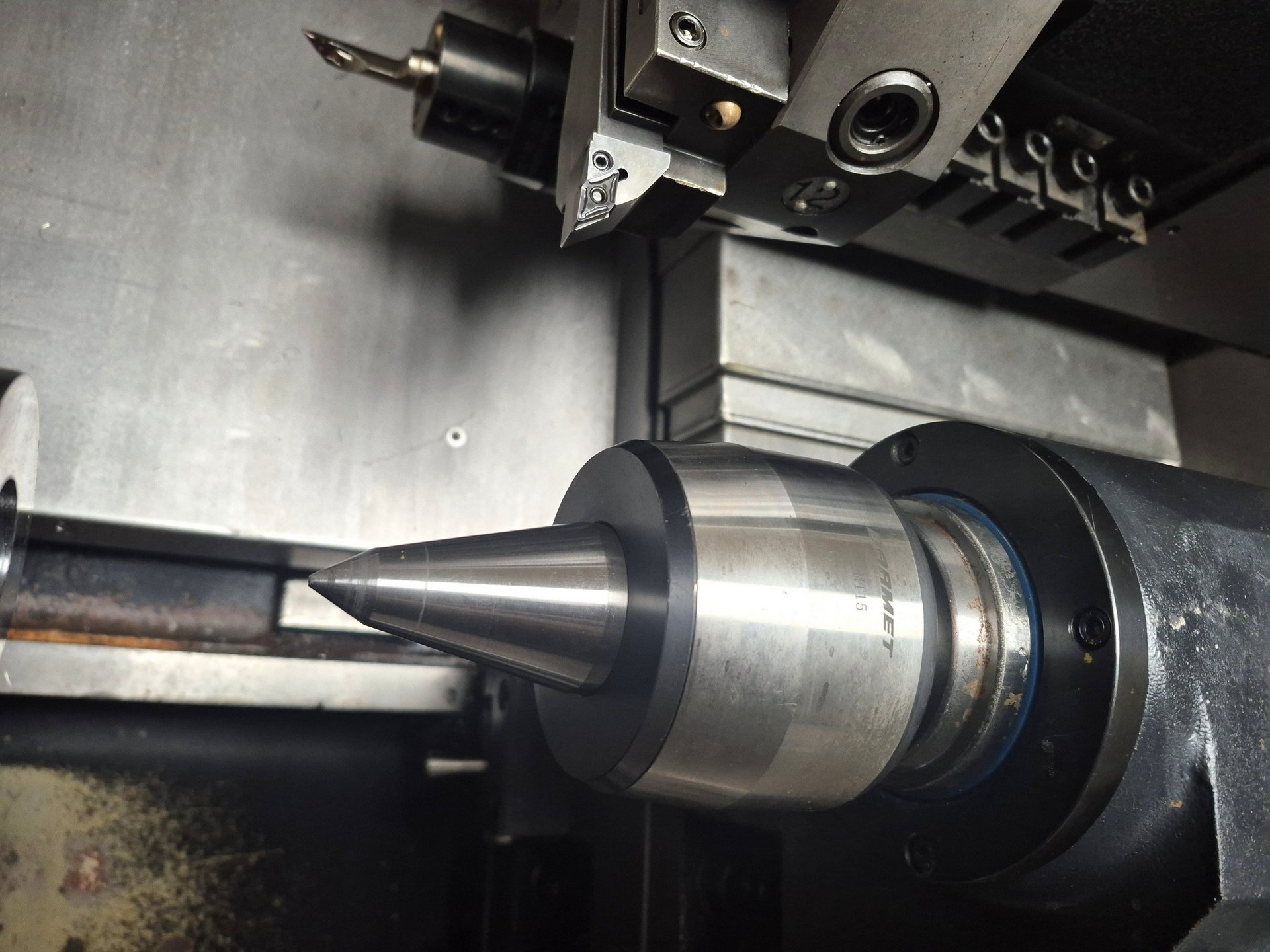

• konik hydrauliczny

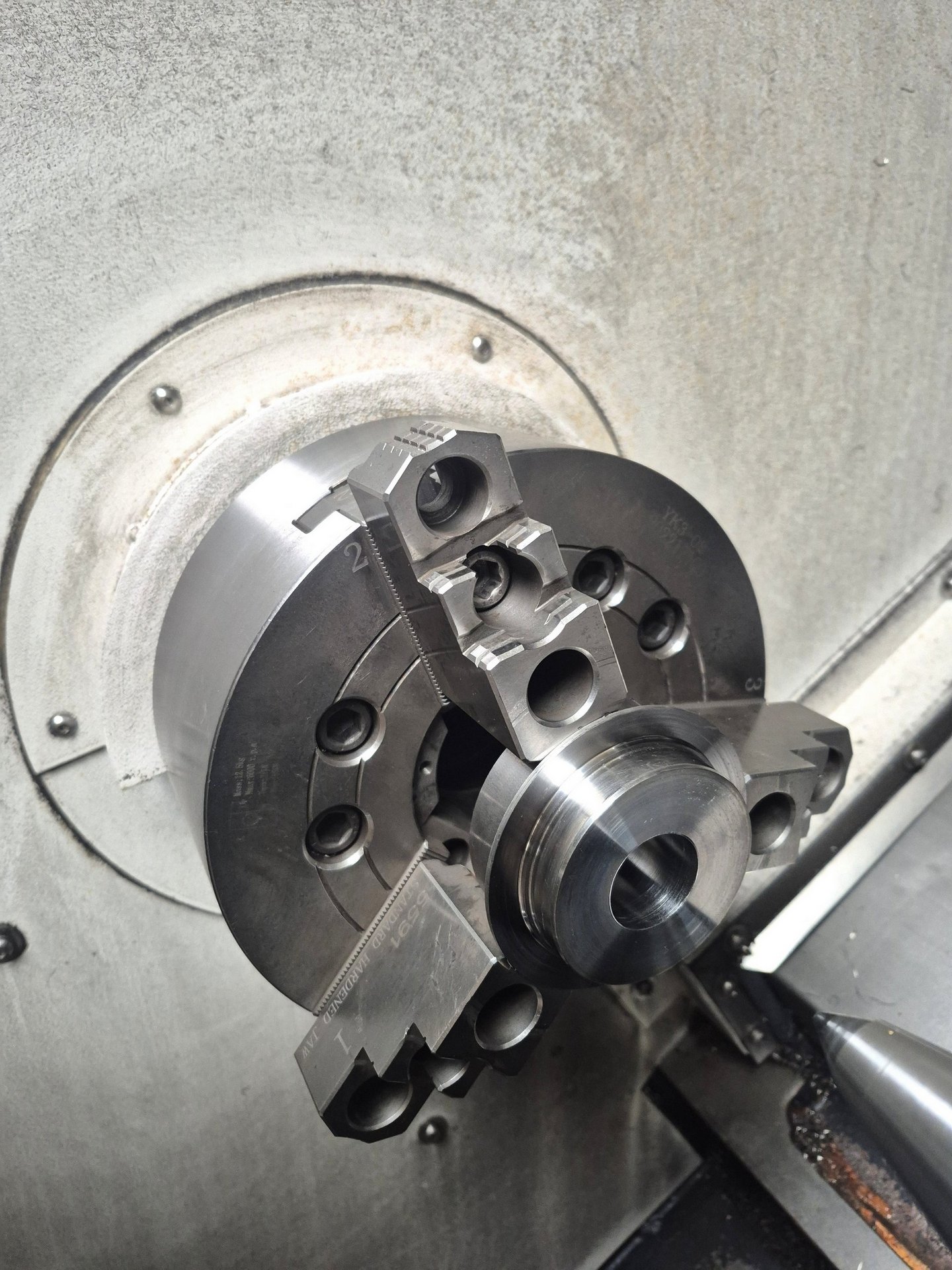

• uchwyt hydrauliczny
• system chłodzenia
• oświetlenie przestrzeni roboczej
