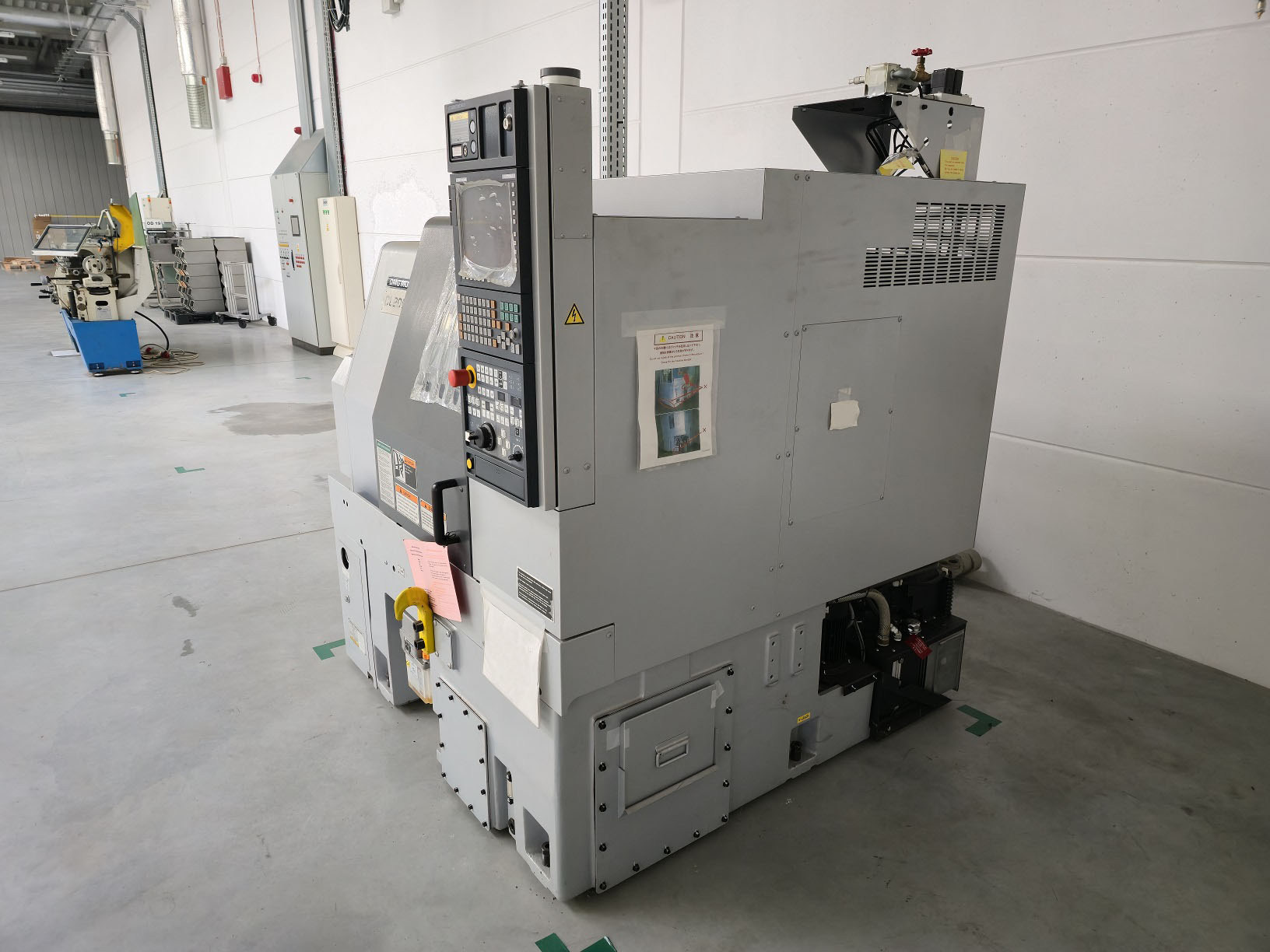

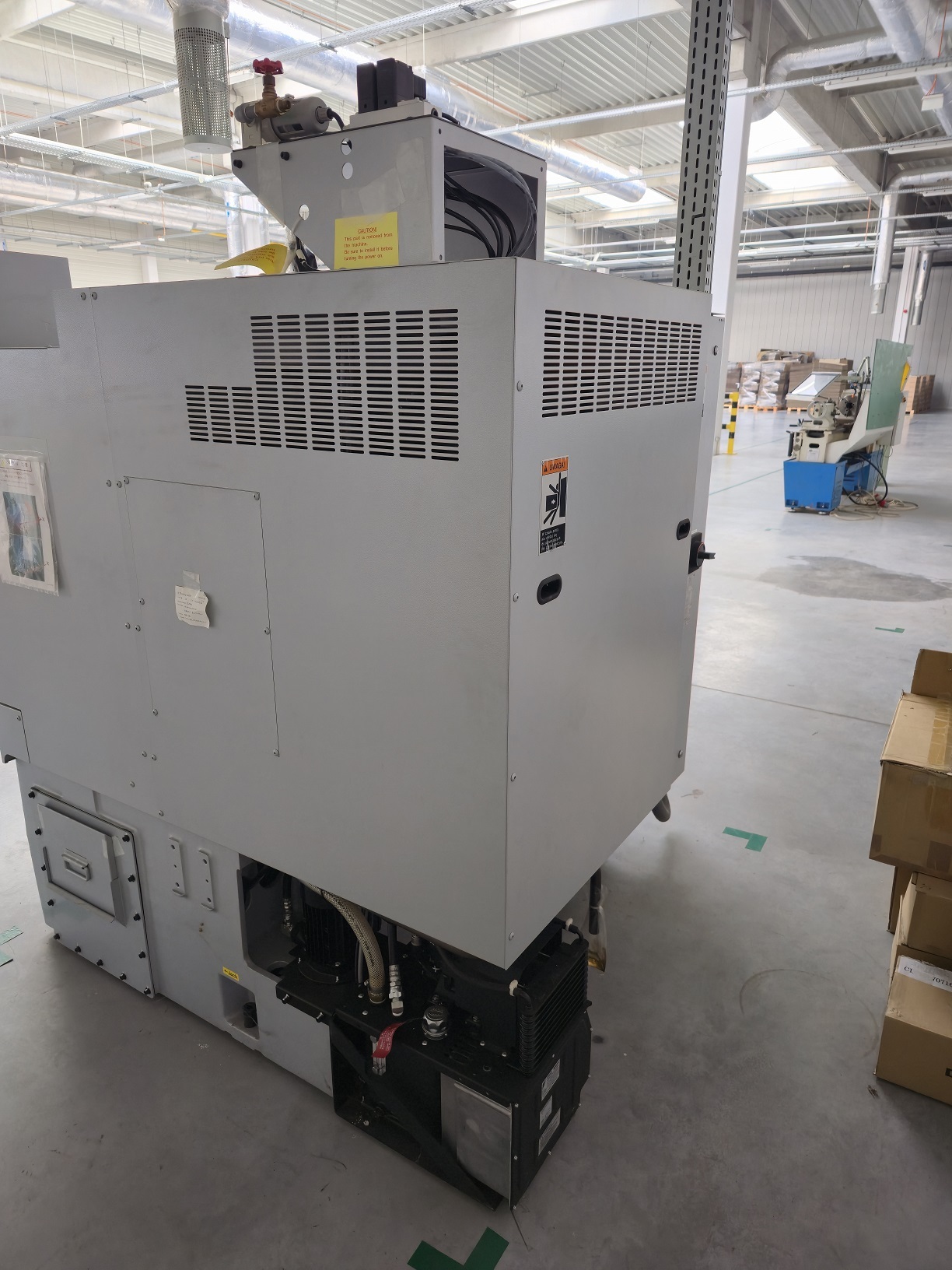

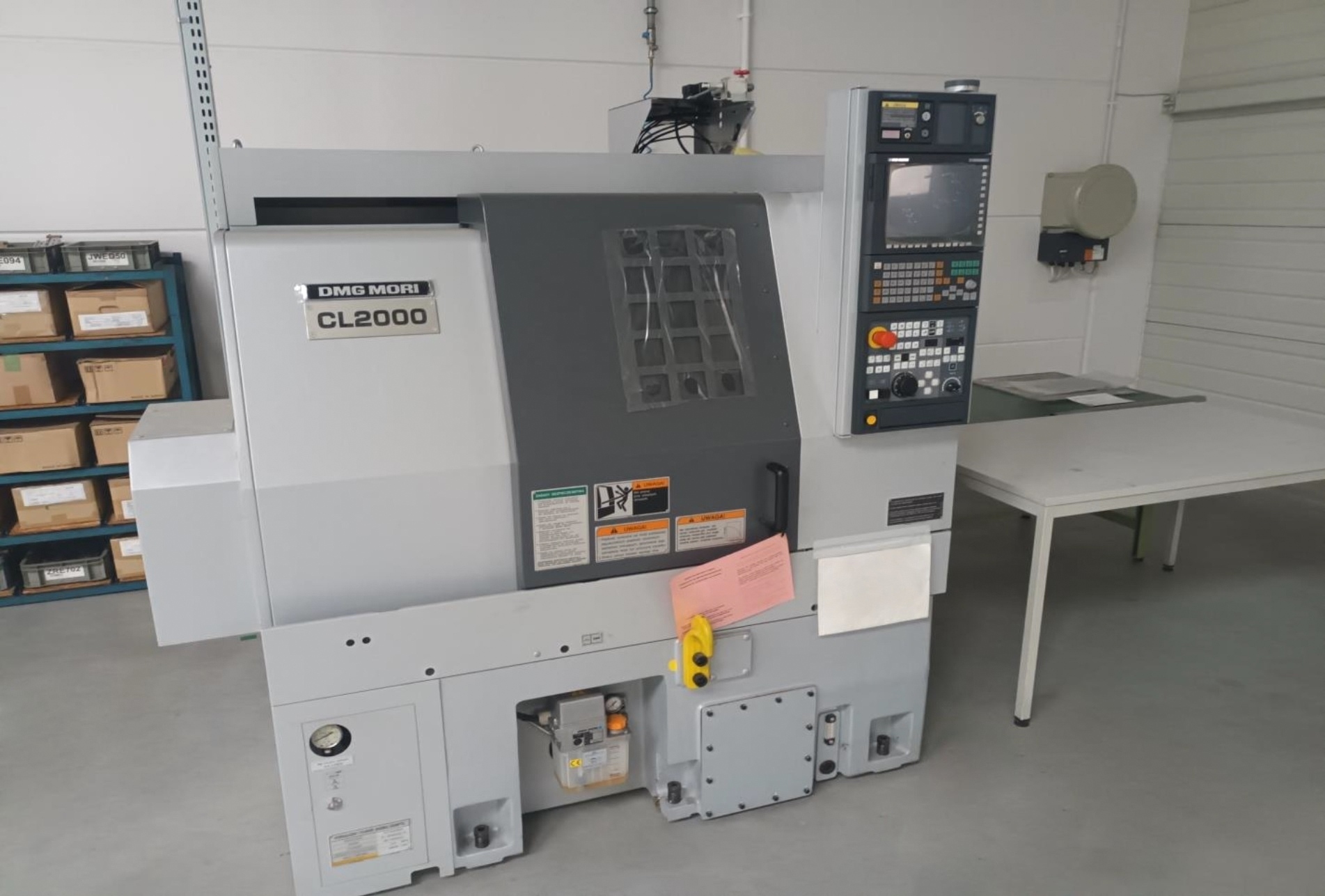

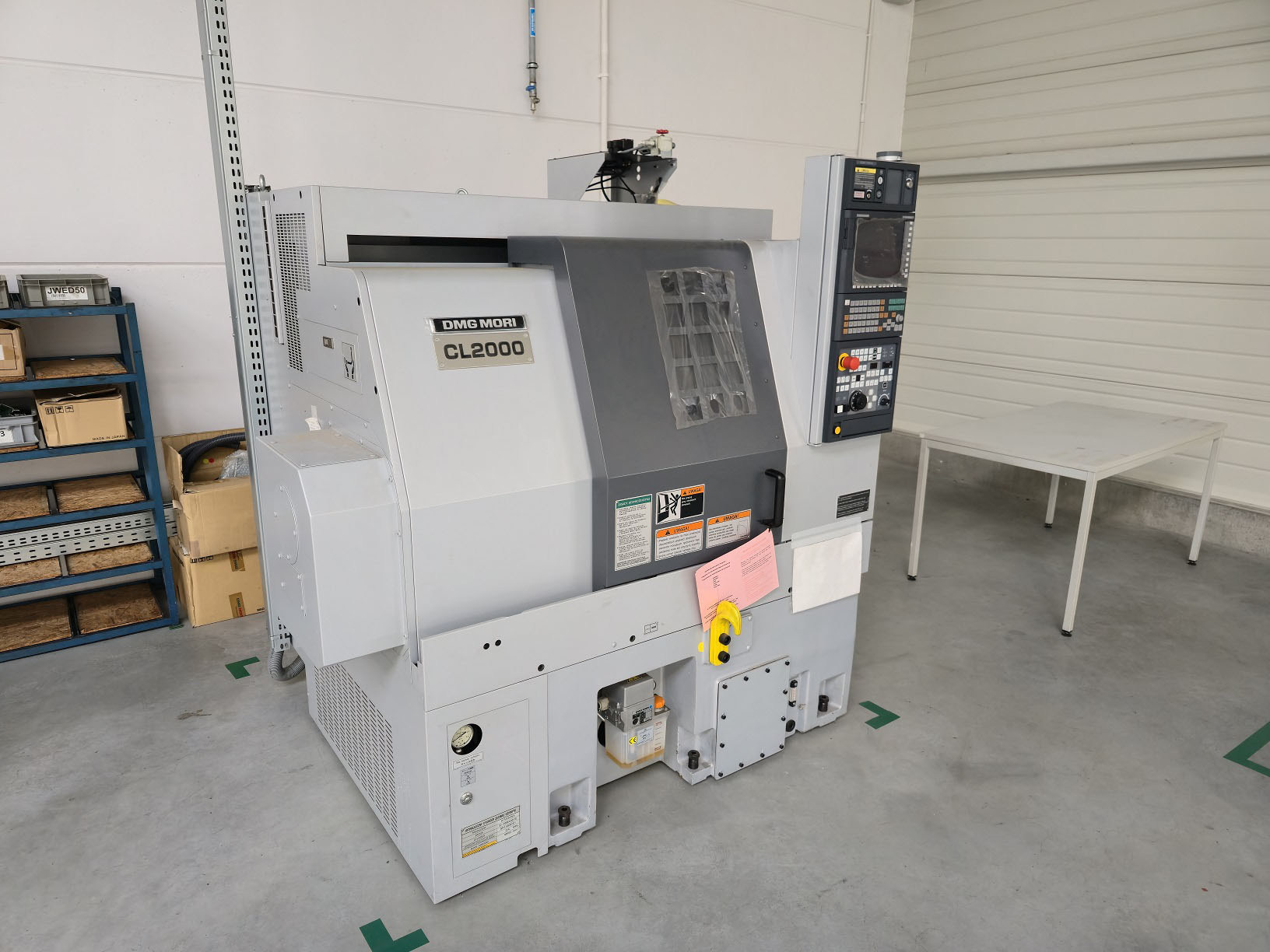

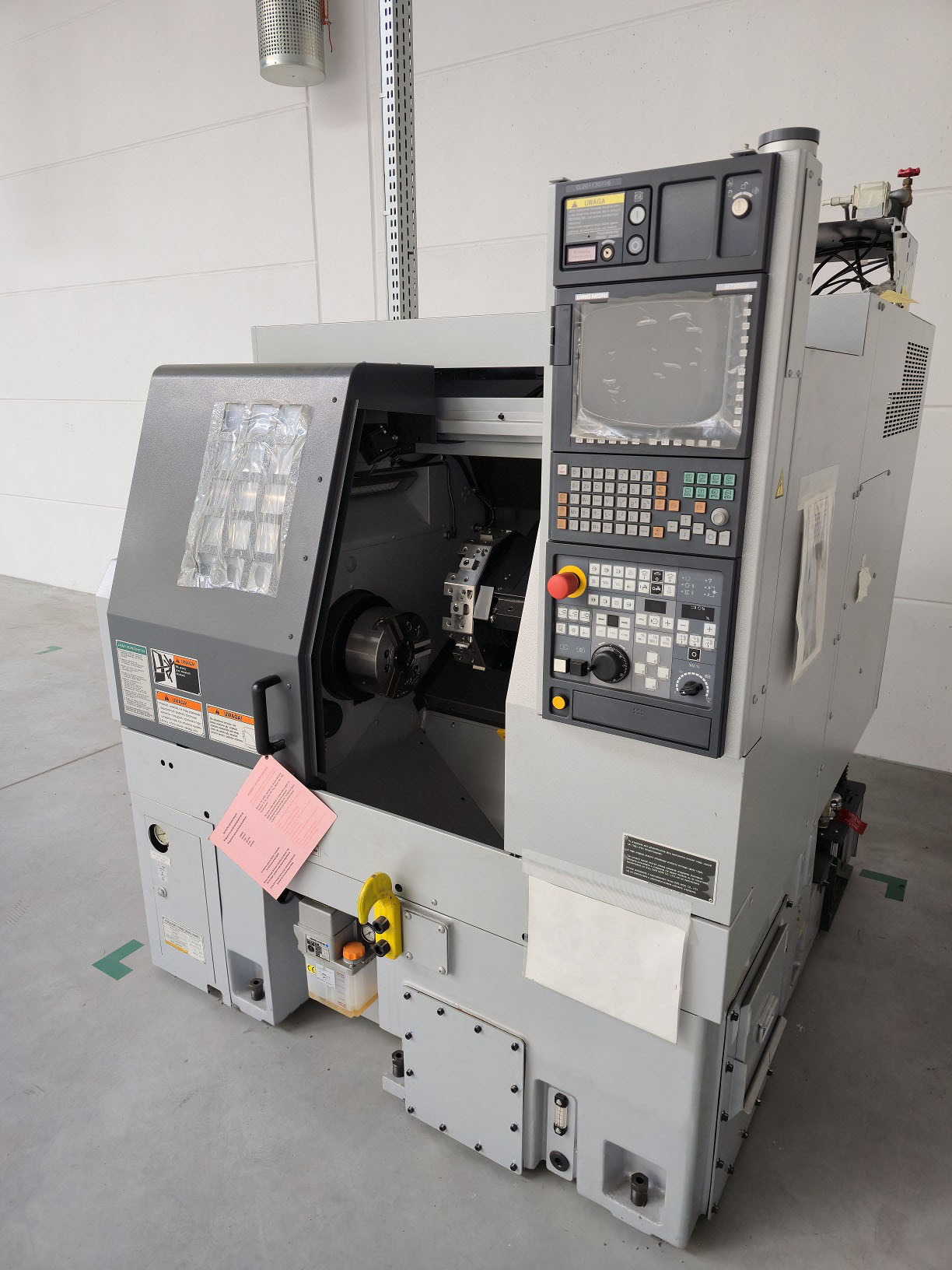

Centrum tokarskie CNC DMG MORI CL2000A

Centrum tokarskie CNC DMG MORI CL2000A zbudowane zostało w 2017 roku w Japonii przez DMG MORI CO., LTD. Maszyna jest nowa, nie była nigdy używana.

DMG MORI CL2000A to doskonały wybór do produkcji wysoce precyzyjnych i powtarzalnych części, stosowanych w wielu sektorach przemysłu. Ta kompaktowa, a zarazem niezwykle wydajna tokarka świetnie sprawdzi się w nawet najbardziej wymagających wyzwaniach produkcyjnych. Wszystkie procesy obróbcze, t.j. precyzyjne toczenie czy gwintowanie realizowane są w pełni automatycznie za pomocą wrzeciona i narzędzi skrawających, pobieranych z 10-pozycyjnego rewolweru. Wrzeciono napędzane przez silnik o wysokiej mocy obraca się z maksymalną prędkością 4500 obr/min i pracuje w dwóch osiach X,Z o posuwach wynoszących odpowiednio 245 mm i 370 mm. Co więcej, konstrukcja maszyny zaprojektowana została w oparciu o metodę elementów skończonych (FEM – Finite Element Method). Rozwiązanie to gwarantuje zachowanie wysokiej dokładności geometrycznej konstrukcji, nawet w przypadku dużych obciążeń roboczych.

Tokarka CNC DMG MORI CL2000 jest bardzo prosta w obsłudze. Operator maszyny ma do dyspozycji inteligentny system sterowania z oprogramowaniem MAPPS, które oferuje dostęp do szeregu przydatnych funkcji, t.j. symulacja obróbki 3D. Sterowanie CNC umożliwia również szybki transfer danych między maszyną, a komputerem PC. Całkowity ciężar maszyny wynosi 2800 kg.

Specyfikacja techniczna tokarki DMG MORI CL2000A

• przelot nad łożem: 510 mm
• maksymalna średnica toczenia: 440 mm
• standardowa średnica toczenia: 196 mm
• maksymalna długość toczenia: 363 mm
• średnica pręta: 51 mm
• posuw w osi X/Z: 245/370 mm
• posuw przyśpieszony w osi X,Z: 24000 mm/min
• prędkość posuwu ręcznego (jog feedrate) w osi X,Z: 0-1260 mm/min (15 stopni)
• maksymalna prędkość obrotowa wrzeciona: 4500 obr/min
• minimalna prędkość obrotowa wrzeciona: 45 obr/min
• otwór we wrzecionie: 61 mm
• wewnętrzna średnica łożyska wrzeciona: 100 mm
• końcówka wrzeciona: JIS A2-6
• moc napędu wrzeciona (30 min/ moc ciągła): 7,5/5,5 kW
• wysokość kątowego przekroju trzpienia narzędzia: 25 mm
• średnica przekroju trzpienia wytaczadła: 50 mm
• pojemność zbiornika na smar: 2 l

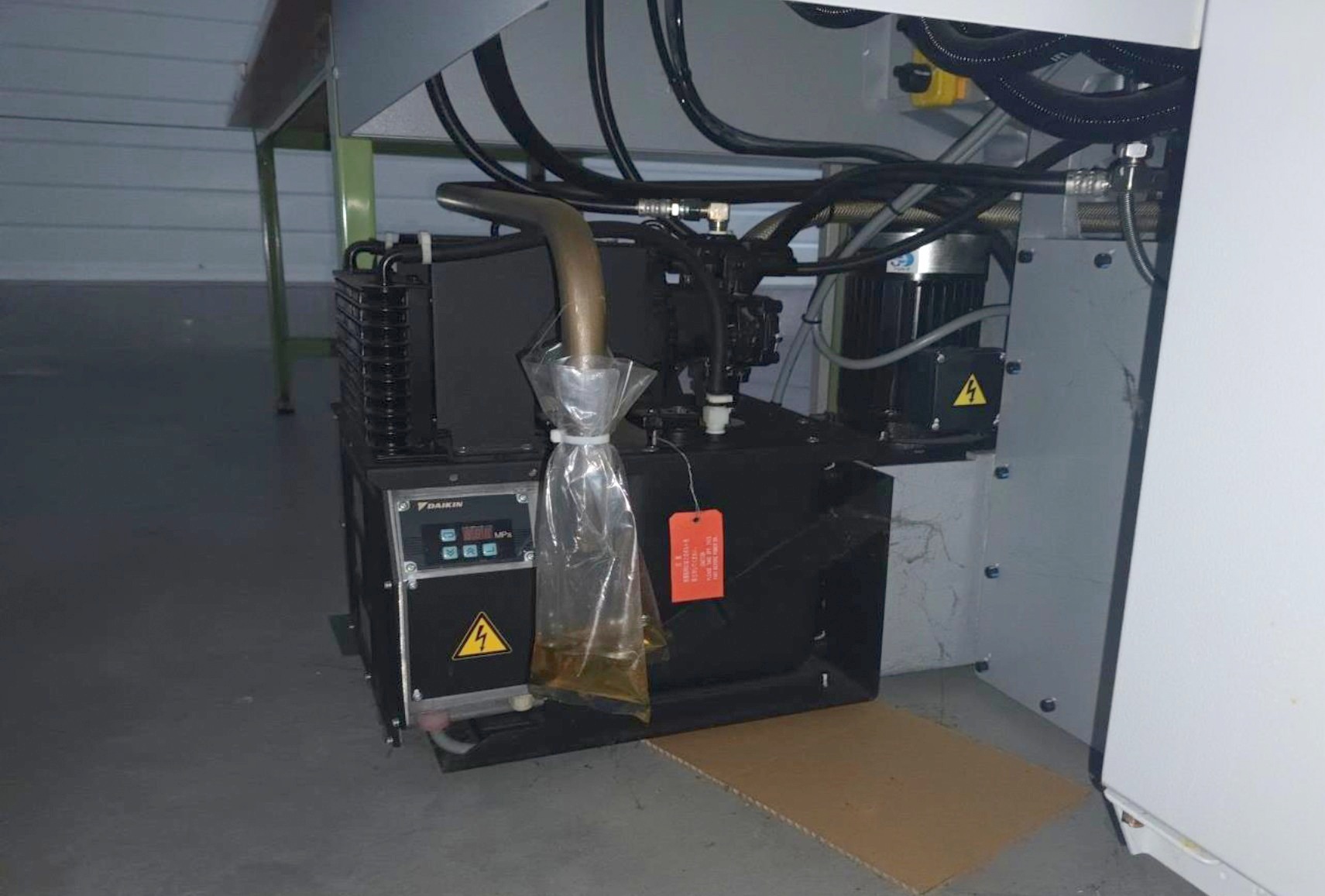

• pojemność zbiornika na olej hydrauliczny: 10 l
• moc silnika pompy układu hydraulicznego: 1,5 kW
• pojemność zbiornika na chłodziwo: 120 l
• moc silnika pompy chłodziwa: 0,35/0,55 kW
• moc napędu osi X/Z: 1,5/2 kW
• moc znamionowa: 18 kVA
• zasilanie: 3x 200 V; 50 Hz
• wysokość maszyny: 1814 mm
• zapotrzebowanie przestrzenne (dł. x szer.): 1545 x 1704 mm
• ciężar maszyny DMG MORI CL 2000 A: 2800 kg

Wyposażenie tokarki do metalu DMG MORI

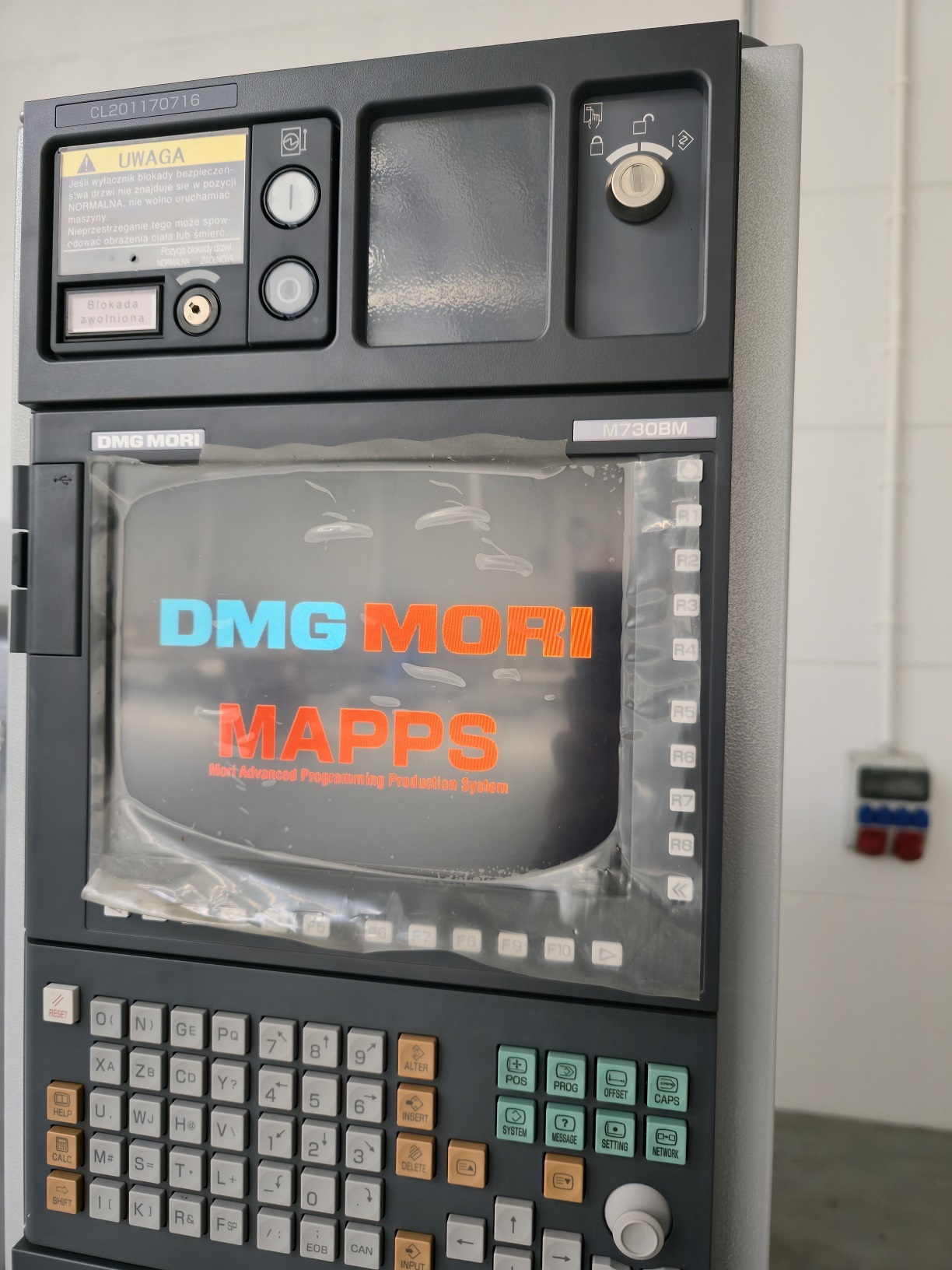

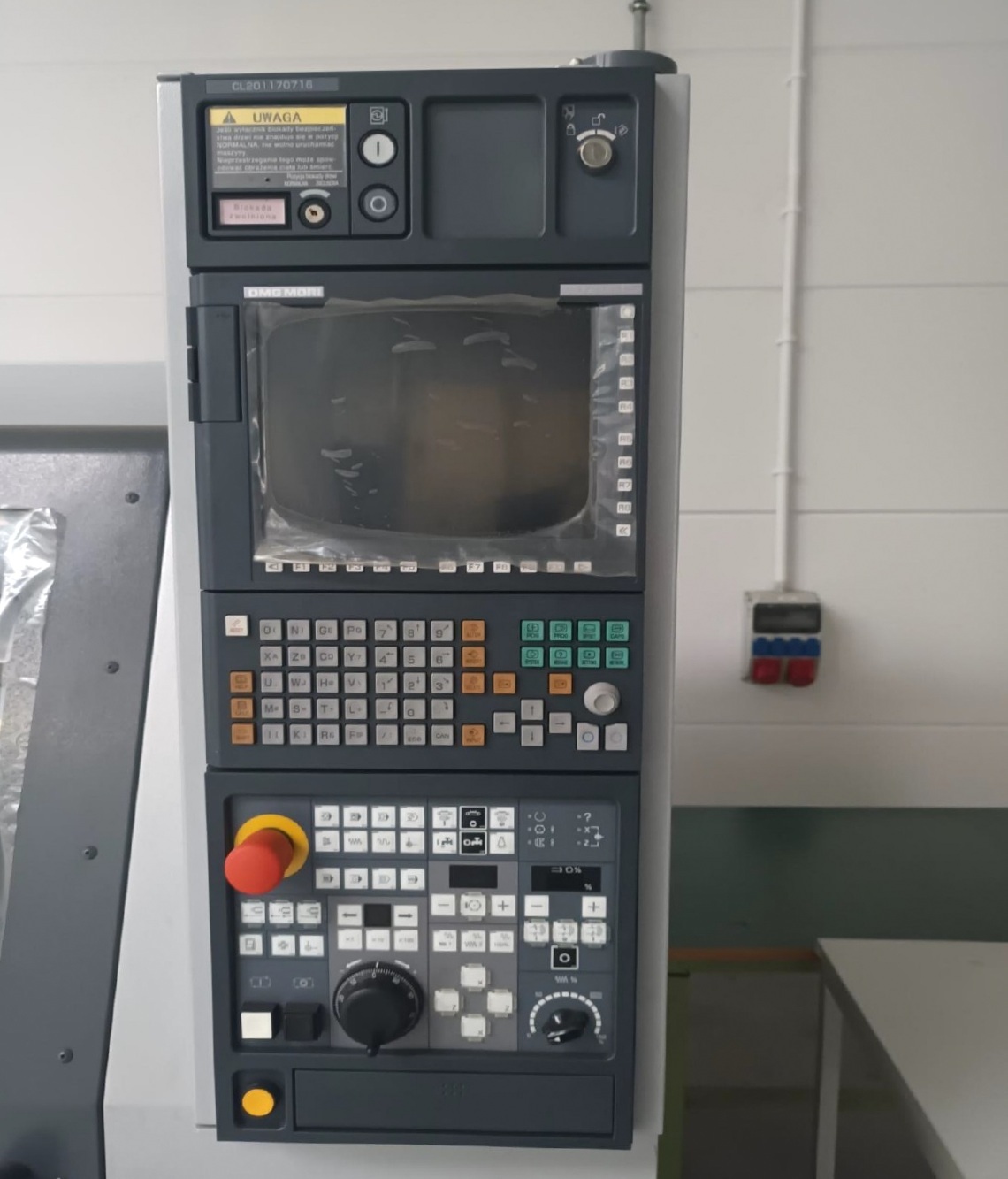

• sterowanie CNC DMG MORI M730BM z oprogramowaniem MAPPS

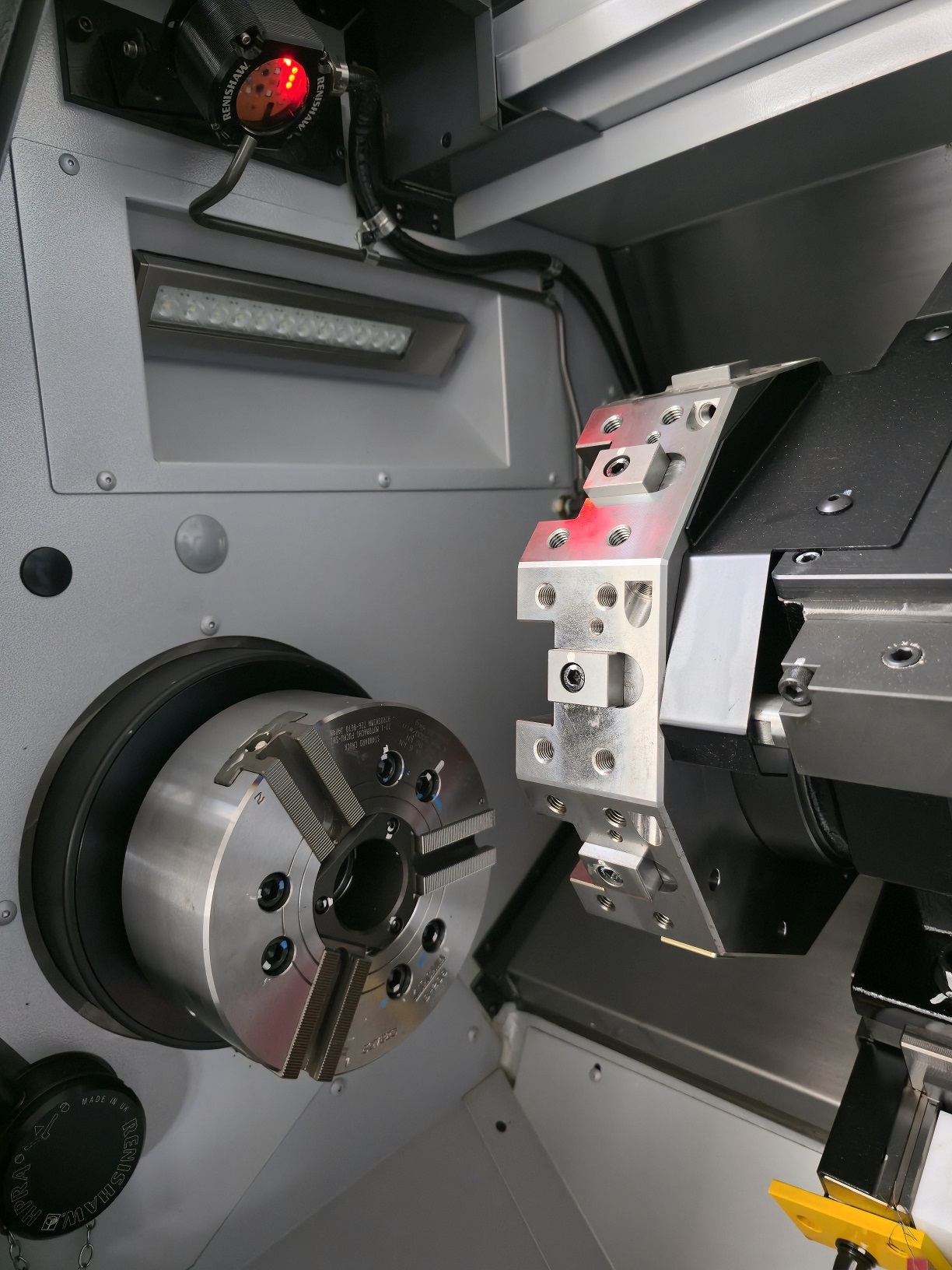

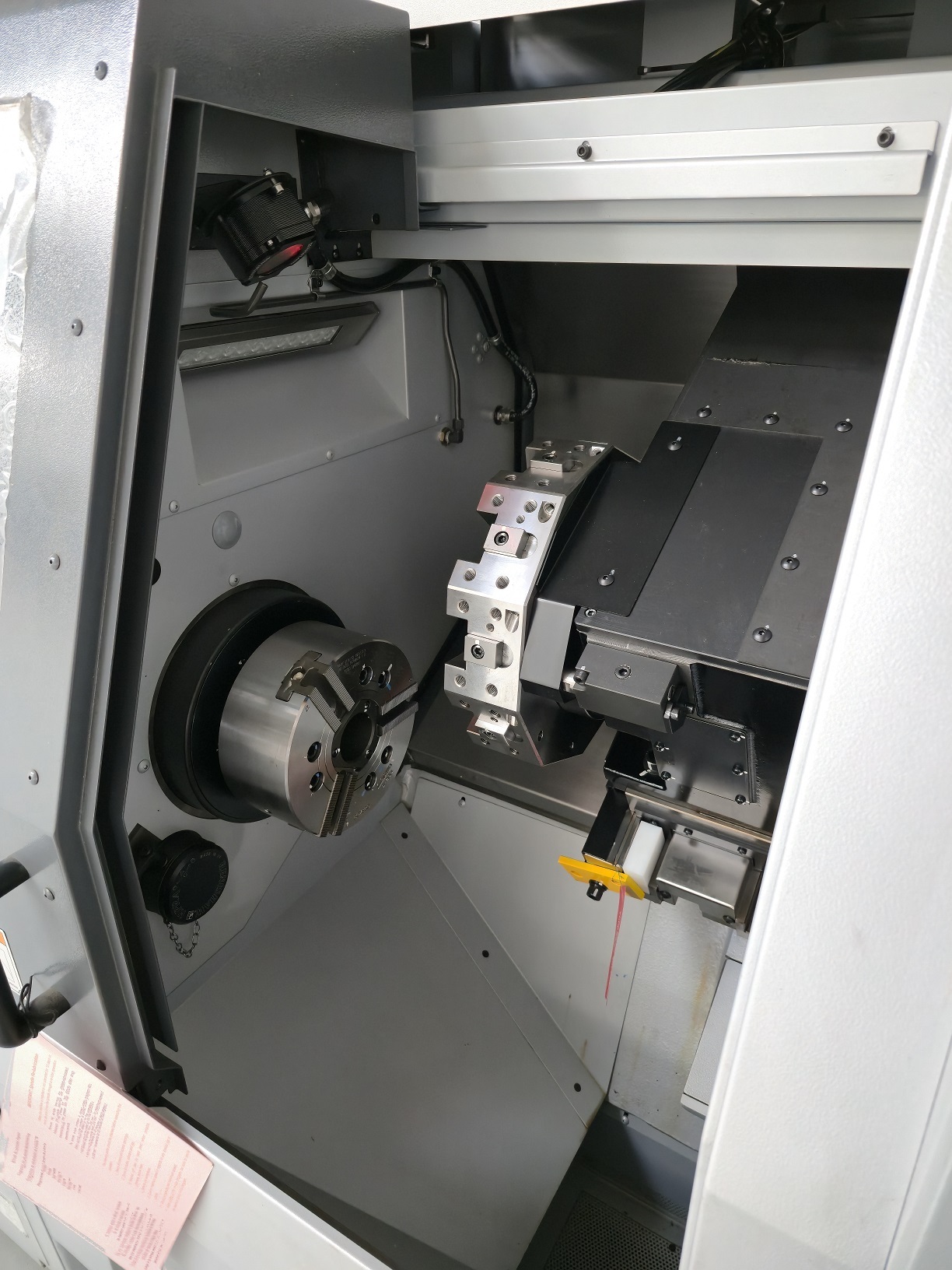

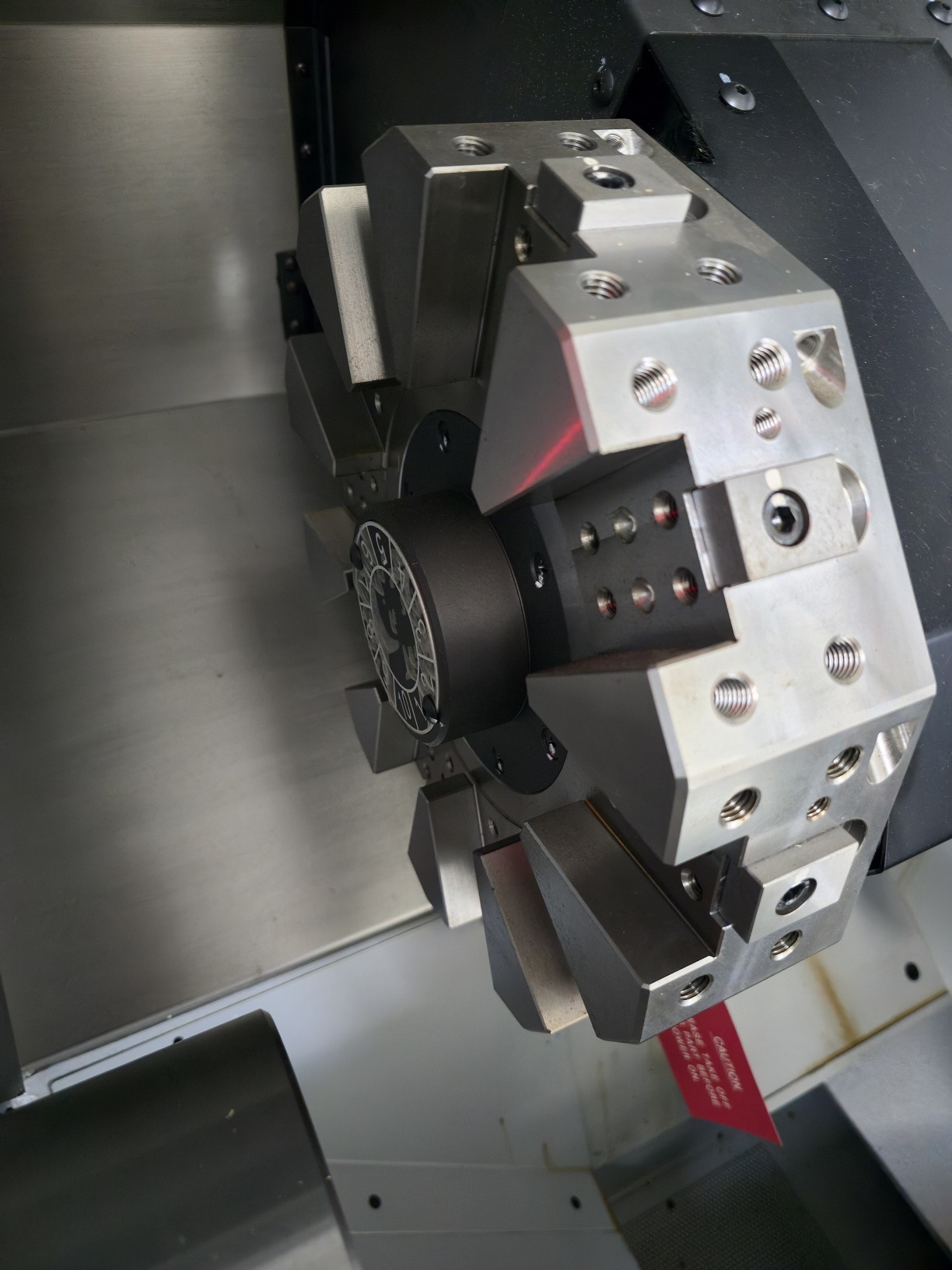

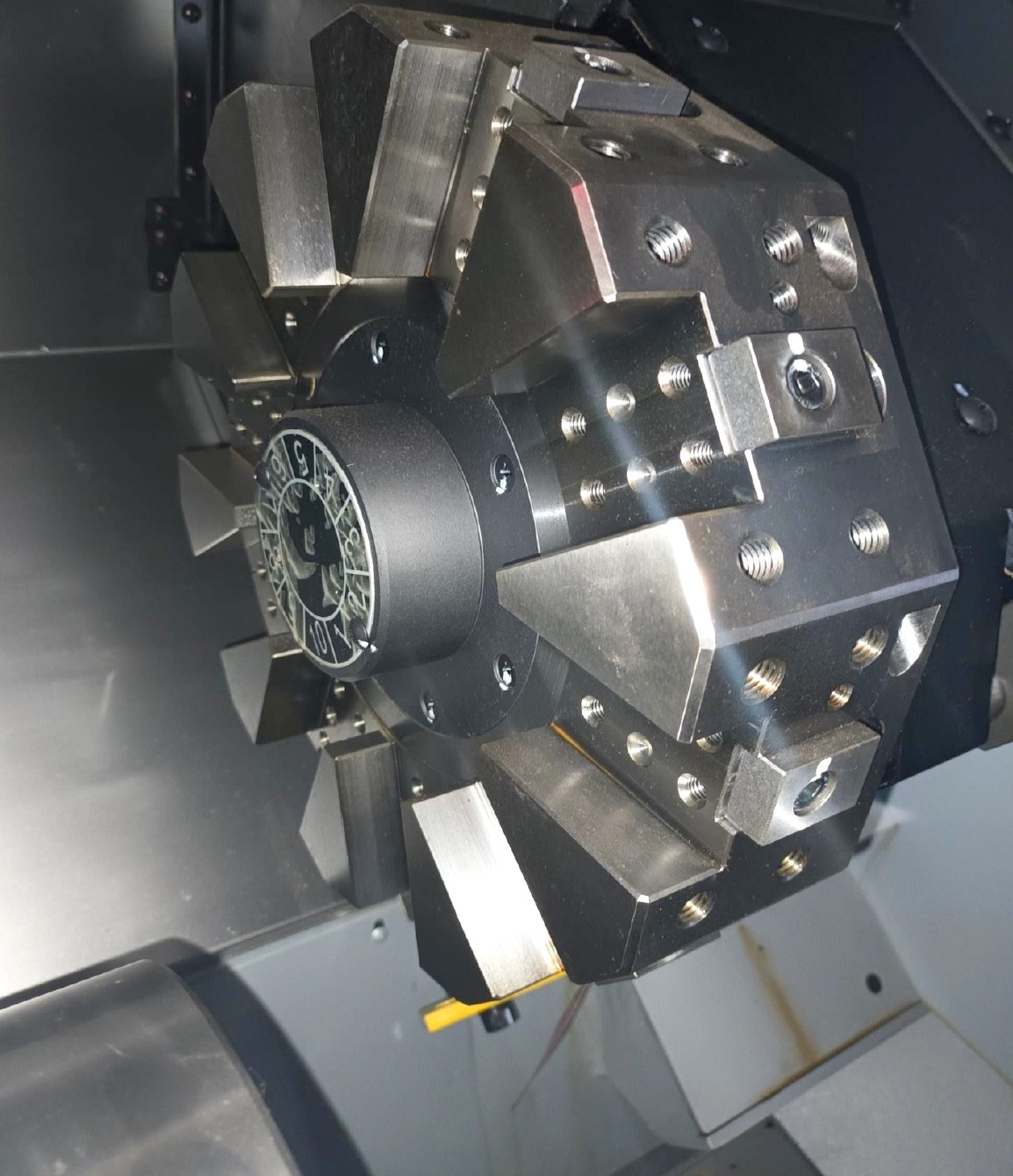

• 10-pozycyjna głowica rewolwerowa

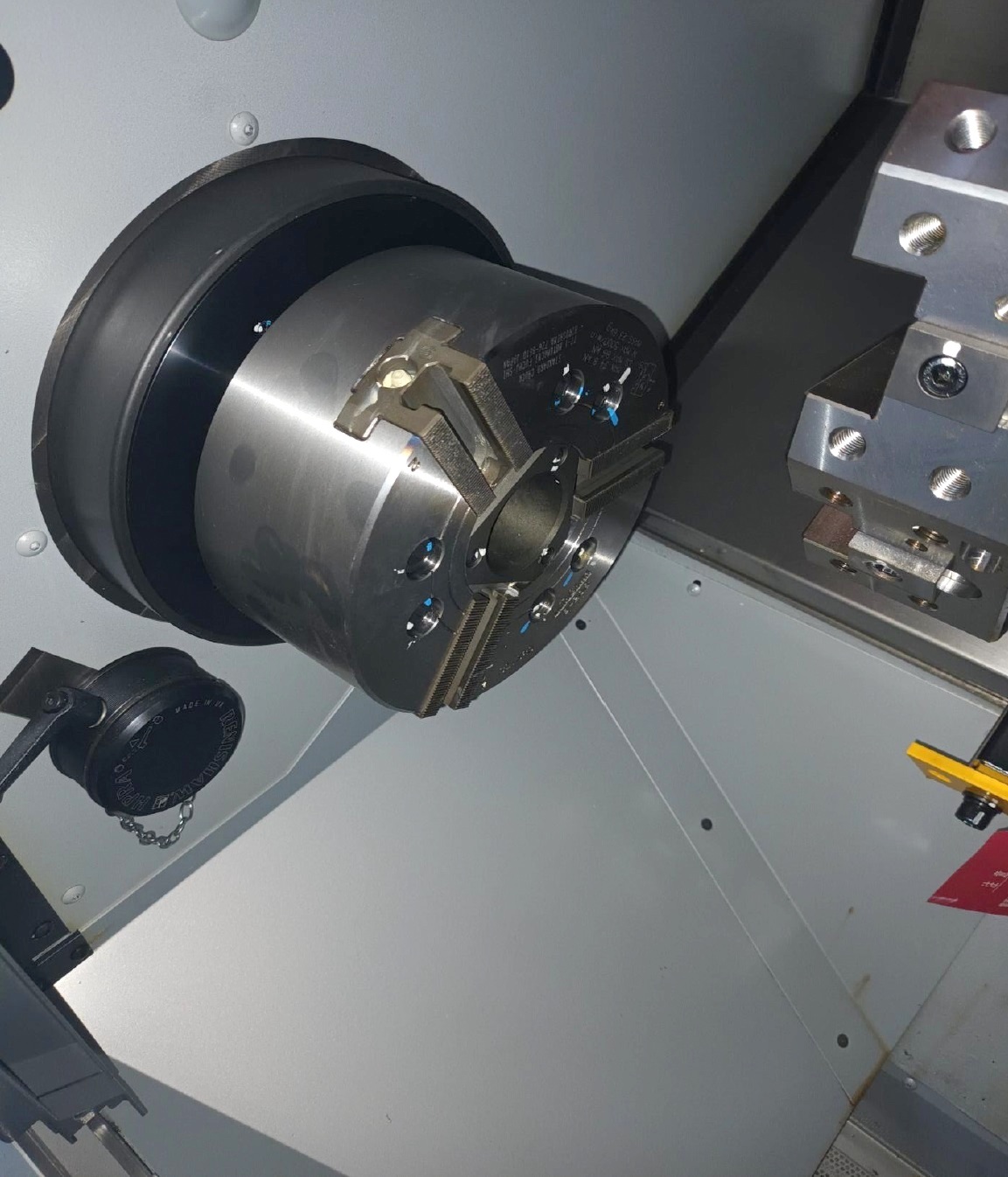

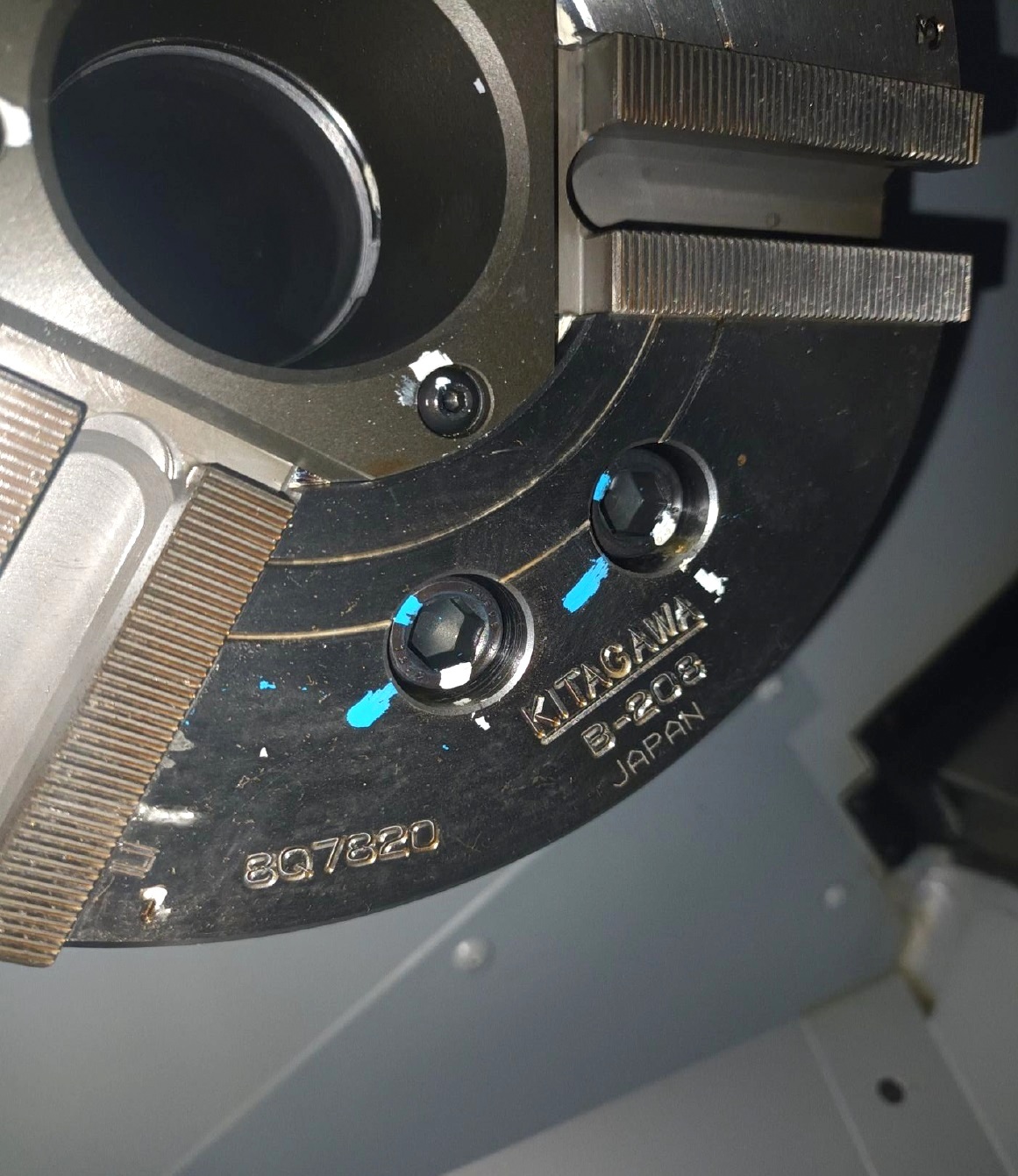

• uchwyt mechaniczny: KITAGAWA B-208
