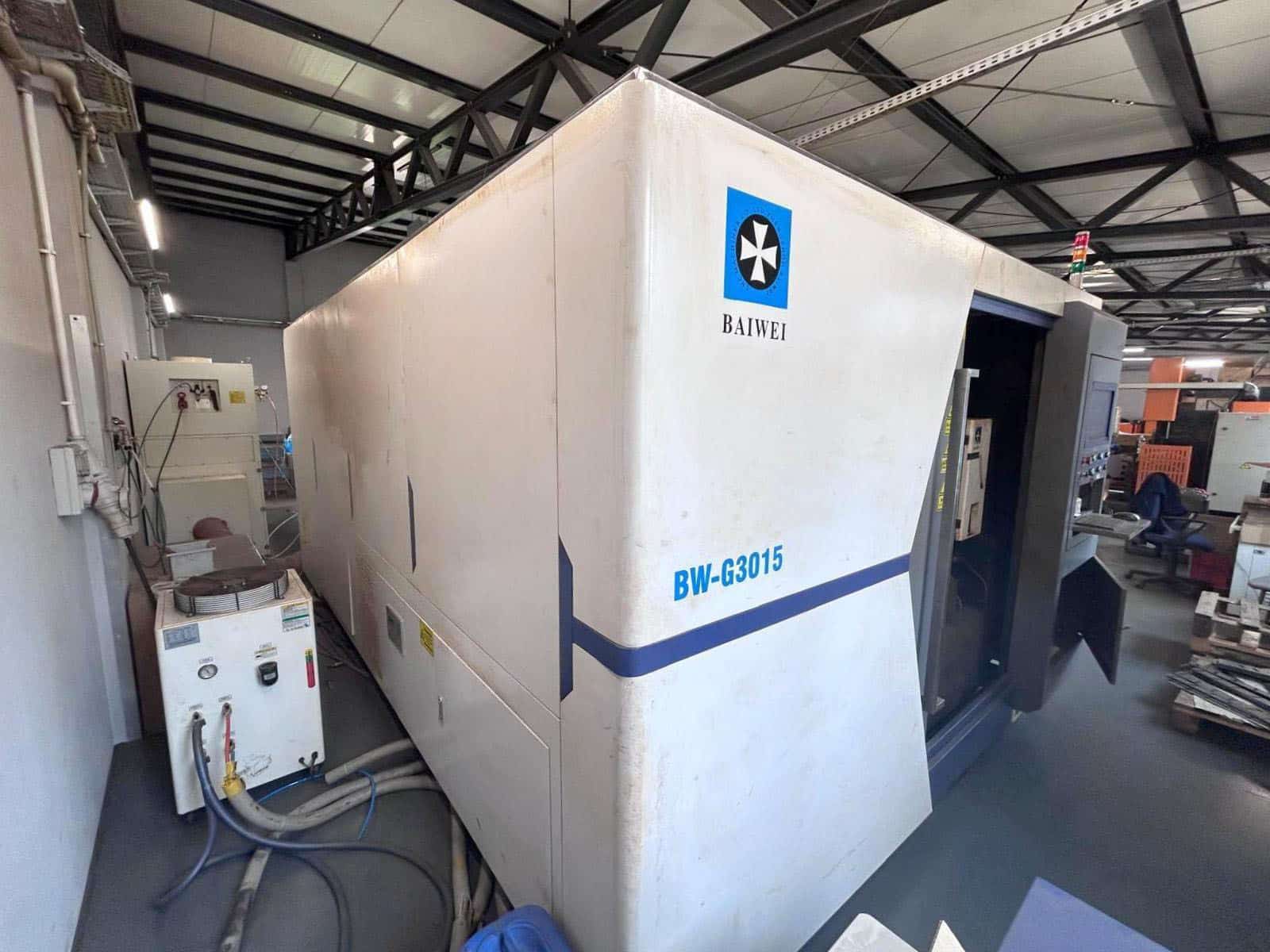

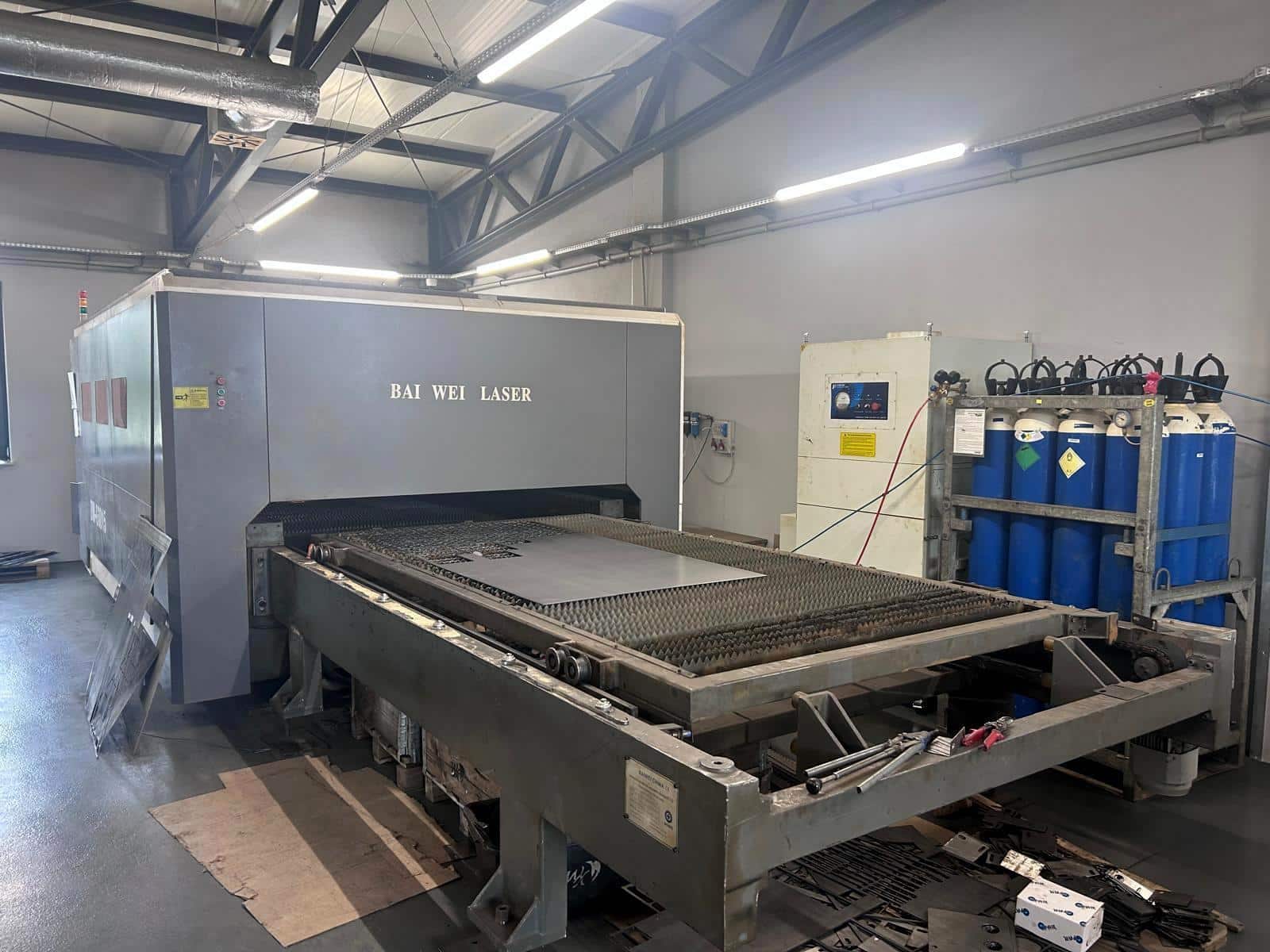

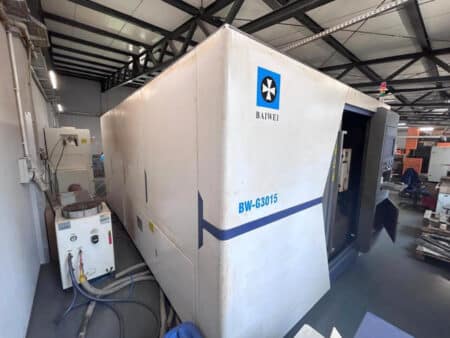

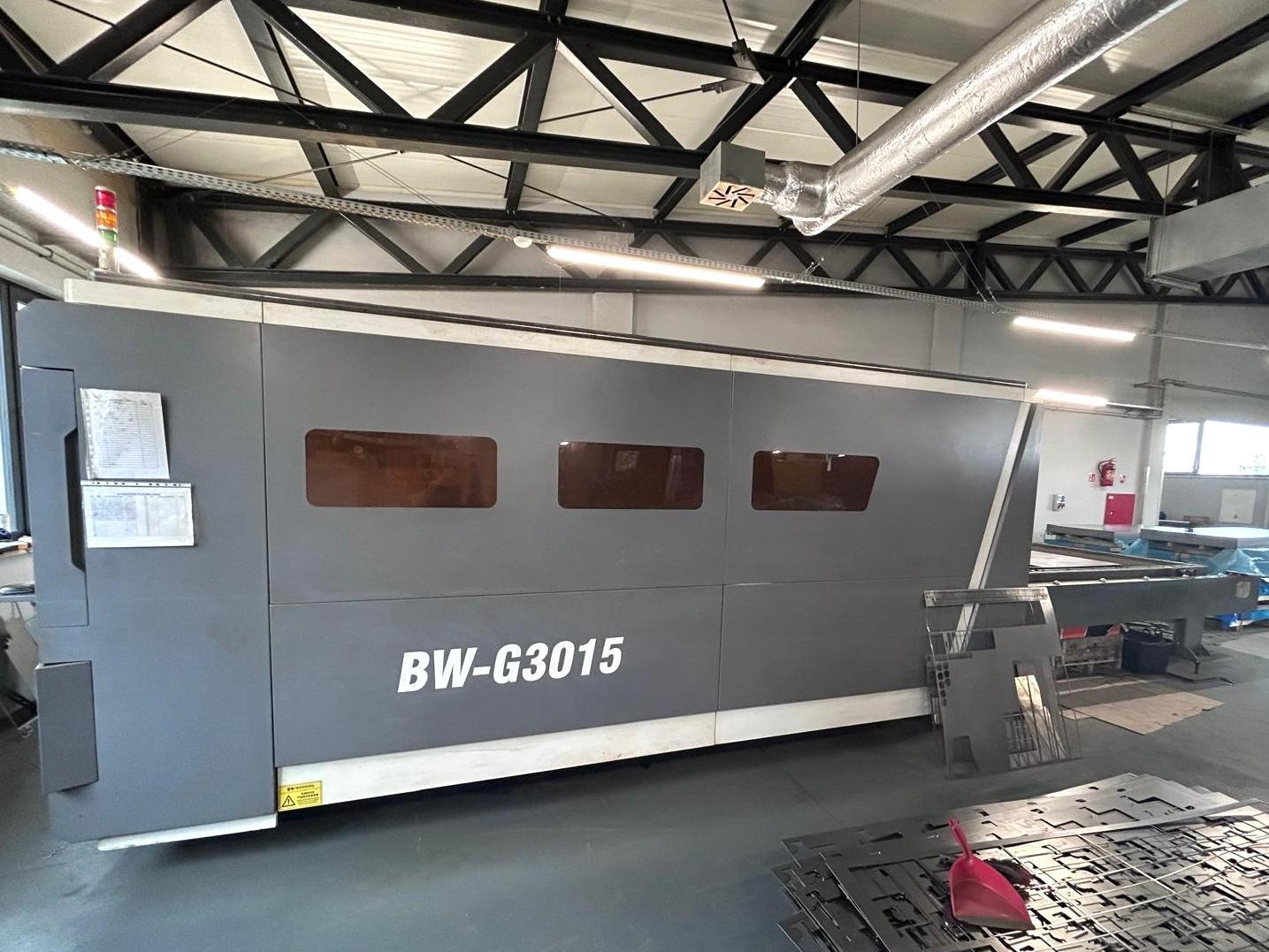

Fiber laser BAIWEI BW-G3015 1,5 kW

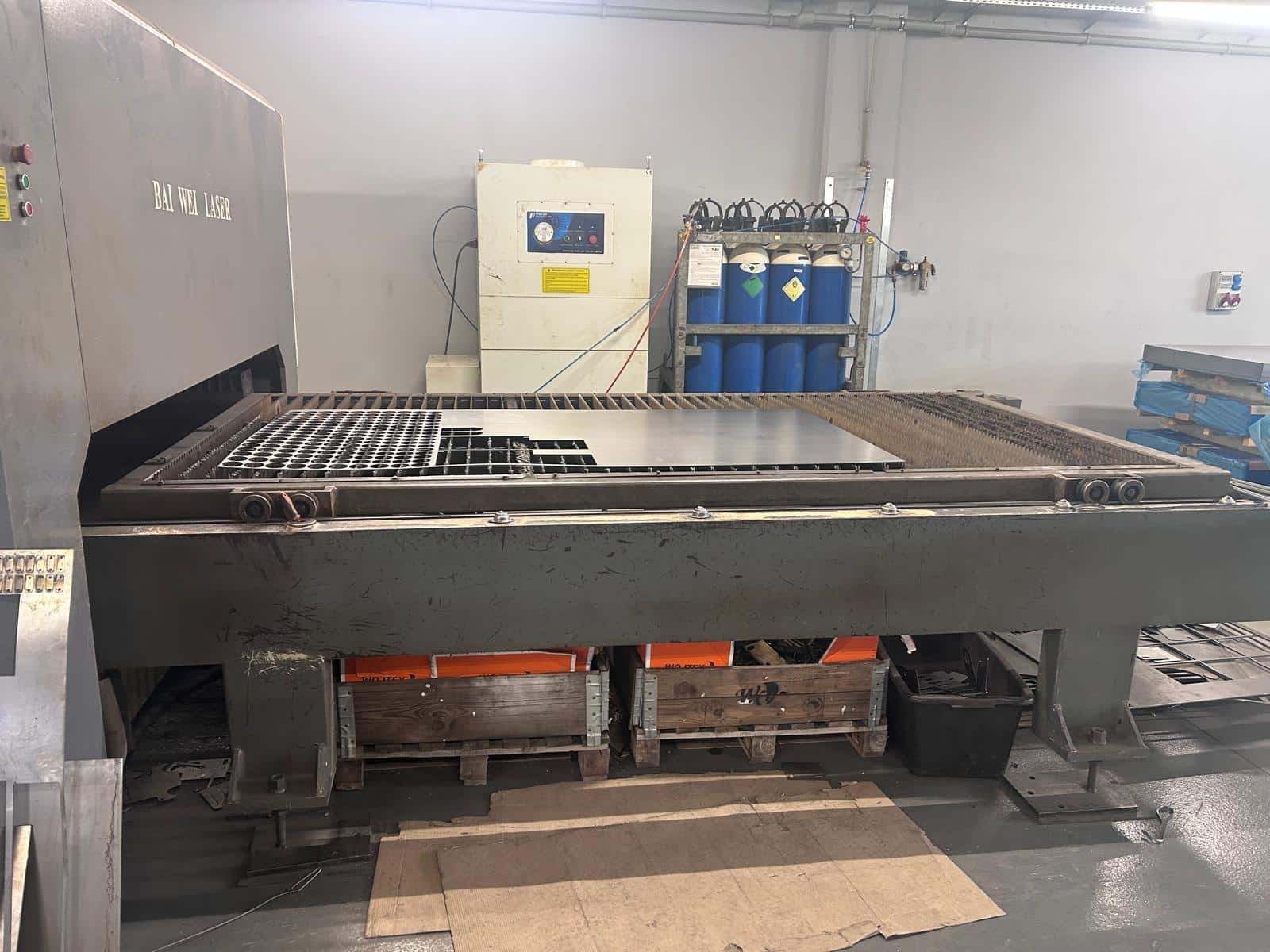

Fiber laser BAIWEI BW-G3015 1,5 kW zbudowany został w 2019 roku w Chinach przez ZHENGZHOU BAIWEI CNC MACHINERY SHARES CO., LTD. Maszyna przeznaczona do precyzyjnego cięcia arkuszy blachy o maksymalnej grubości 14 mm doskonale sprawdza się zarówno w produkcji jednostkowej, jak i seryjnej. Cięcie realizowane jest za pomocą stabilnej wiązki światłowodowej generowanej przez źródło lasera RAYCUS o mocy 1,5 kW. Technologia światłowodowa charakteryzuje się większą energooszczędnością oraz wydajnością w porównaniu z innymi metodami cięcia.

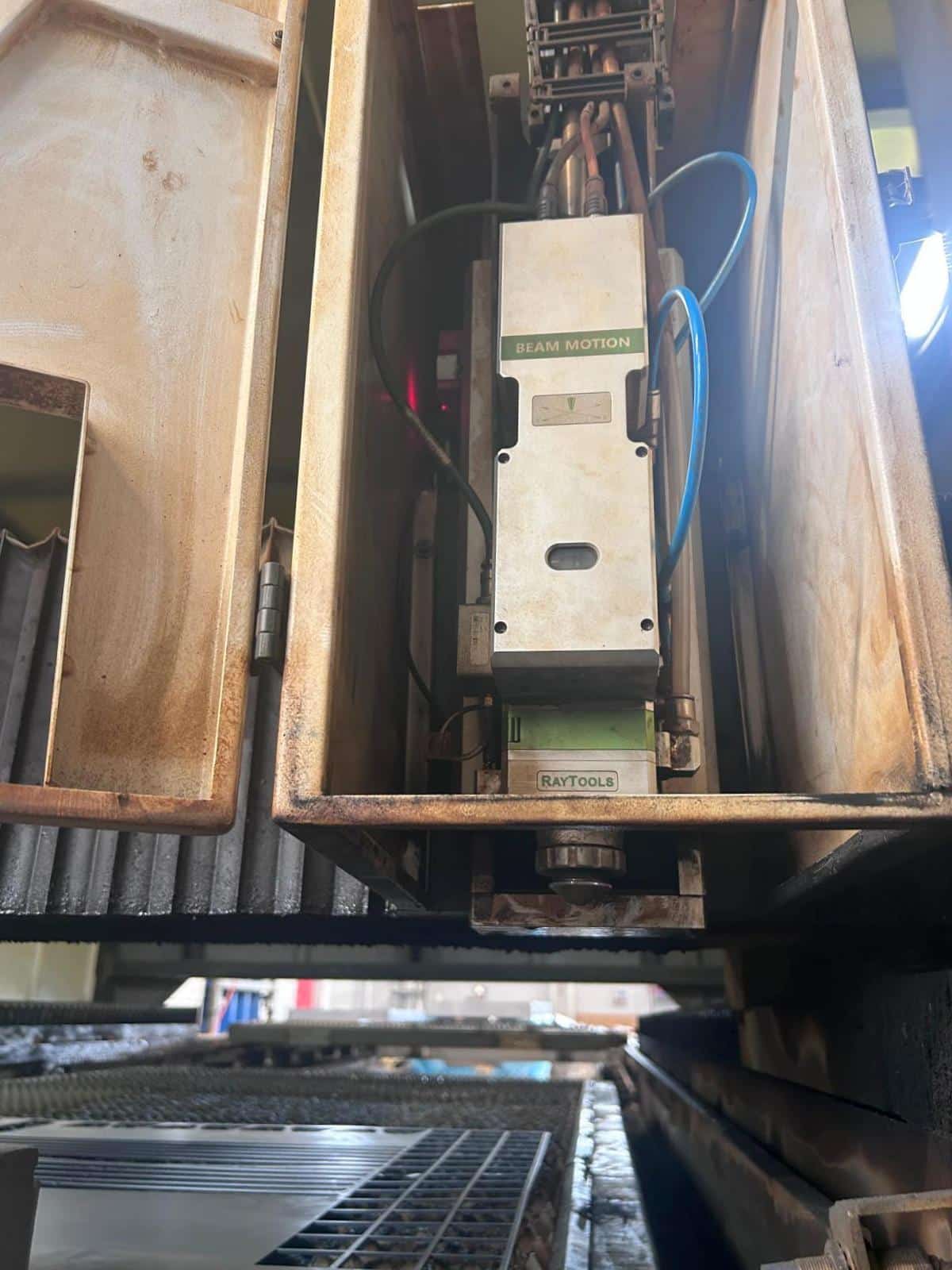

BAIWEI BW-G3015 wyposażony został w głowicę tnącą RAYTOOLS z szeregiem przydatnych funkcji. Autofokus automatycznie dostosowuje pozycję ogniskowej do grubości obrabianego materiału. Zastosowany układ antykolizyjny wykrywa przeszkody, ograniczając ryzyko kolizji głowicy z detalem. Rozwiązania te pozwalają na sprawne prowadzenie procesu cięcia przy zachowaniu wysokiej dokładności obróbki.

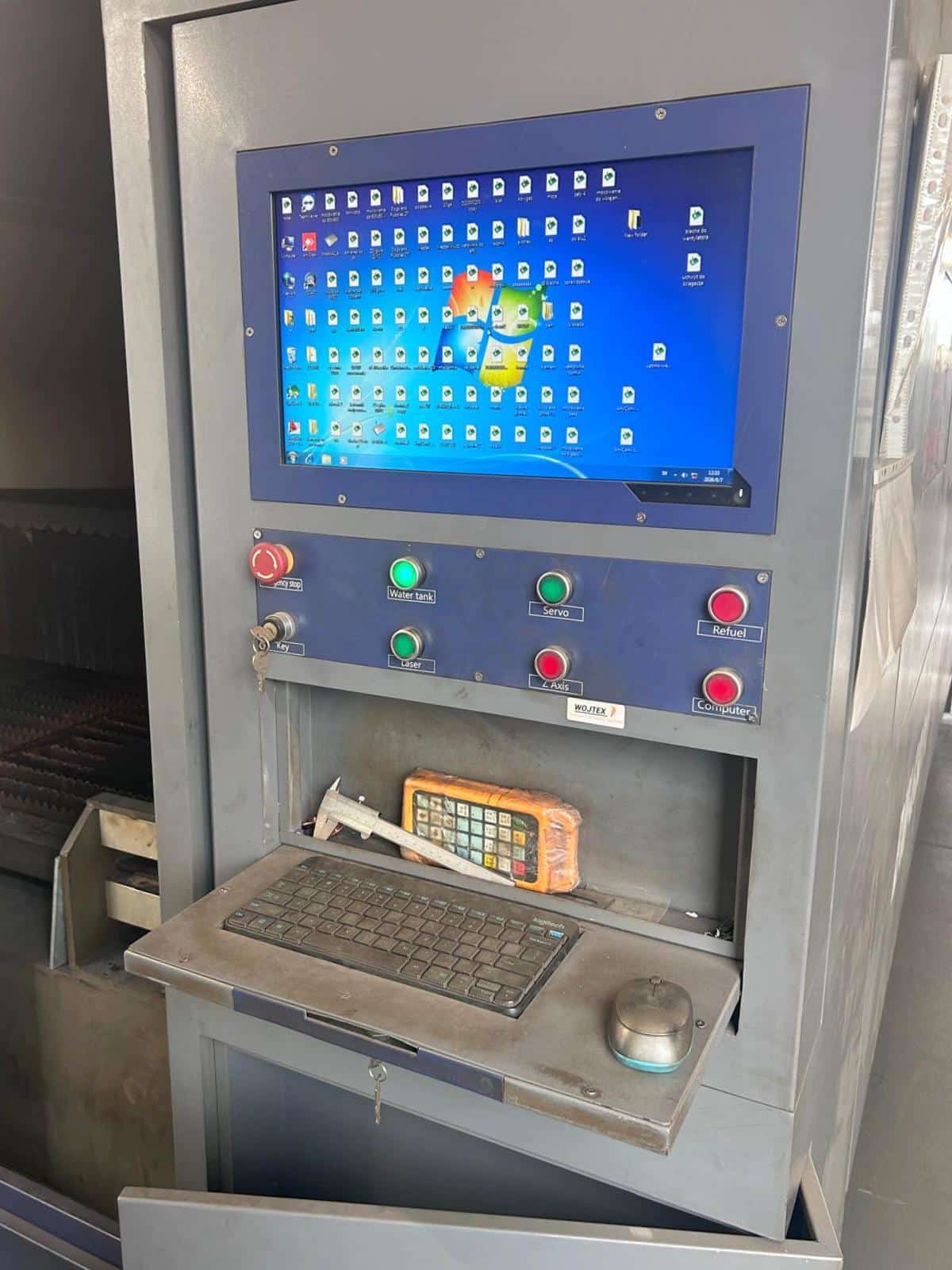

Wszystkie parametry procesu programowane są za pomocą intuicyjnego sterownika CNC CYPCUT 2000S. System sterowania posiada moduł NESTING, który optymalizuje wykorzystanie materiału poprzez odpowiednie rozmieszczenie kształtów na powierzchni arkusza blachy. Pozwala to ograniczyć ilość odpadów oraz zmniejszyć koszty produkcji. Wycinarka laserowa BW-G3015-1500W waży 6000 kg.

Specyfikacja techniczna przecinarki laserowej BAIWEI BW-G3015

• moc lasera: 1,5 kW
• posuw w osi X/Y/Z: 3050/1525/200 mm
• maksymalna prędkość pozycjonowania: 120 m/min
• maksymalna grubość arkusza blachy: 14 mm
• minimalna grubość arkusza blachy: 0,2 mm
• obszar roboczy (dł. x szer.): 3000 x 1500 mm
• precyzja pozycjonowania w osi X,Y: ± 0,03 mm/m
• precyzja powtarzalności w osi X,Y: ± 0,02 mm/m
• precyzja cięcia: 0,01 mm
• gaz pomocniczy (stal nierdzewna): azot
• gaz pomocniczy (stal węglowa): tlen
• całkowite zużycie energii: 21 kW/h
• zasilanie: 3x 380 V; 60 Hz
• gabaryty (dł. x szer. x wys.): 8500 x 3200 x 2100 mm
• ciężar maszyny BW-G3015 1,5 kW: 6000 kg

Wyposażenie lasera światłowodowego BAIWEI BW-G3015

• sterowanie CNC CYPCUT 2000S z modułem NESTING

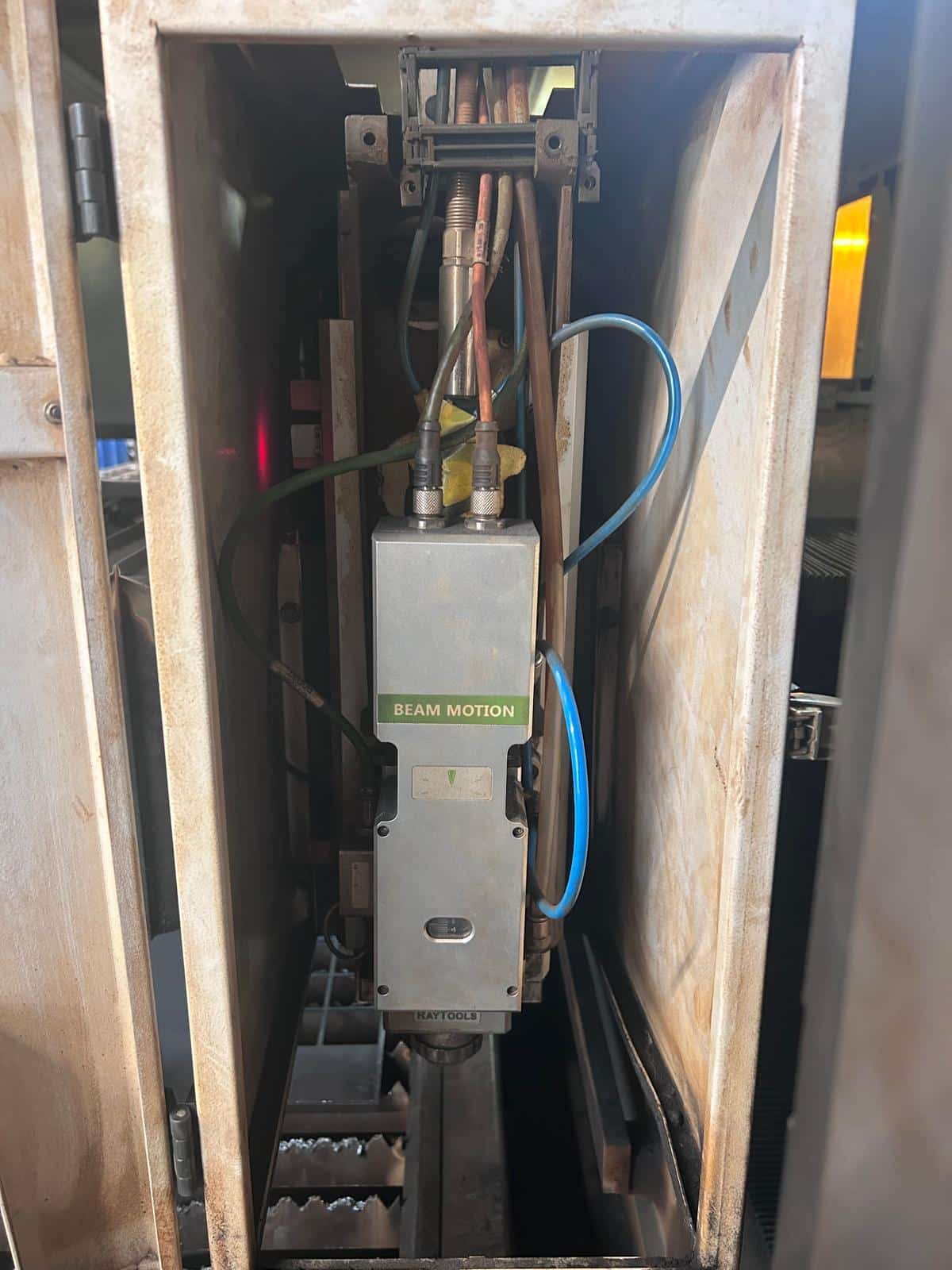

• głowica tnąca RAYTOOLS z autofokusem, systemem antykolizyjnym oraz regulacją wysokości

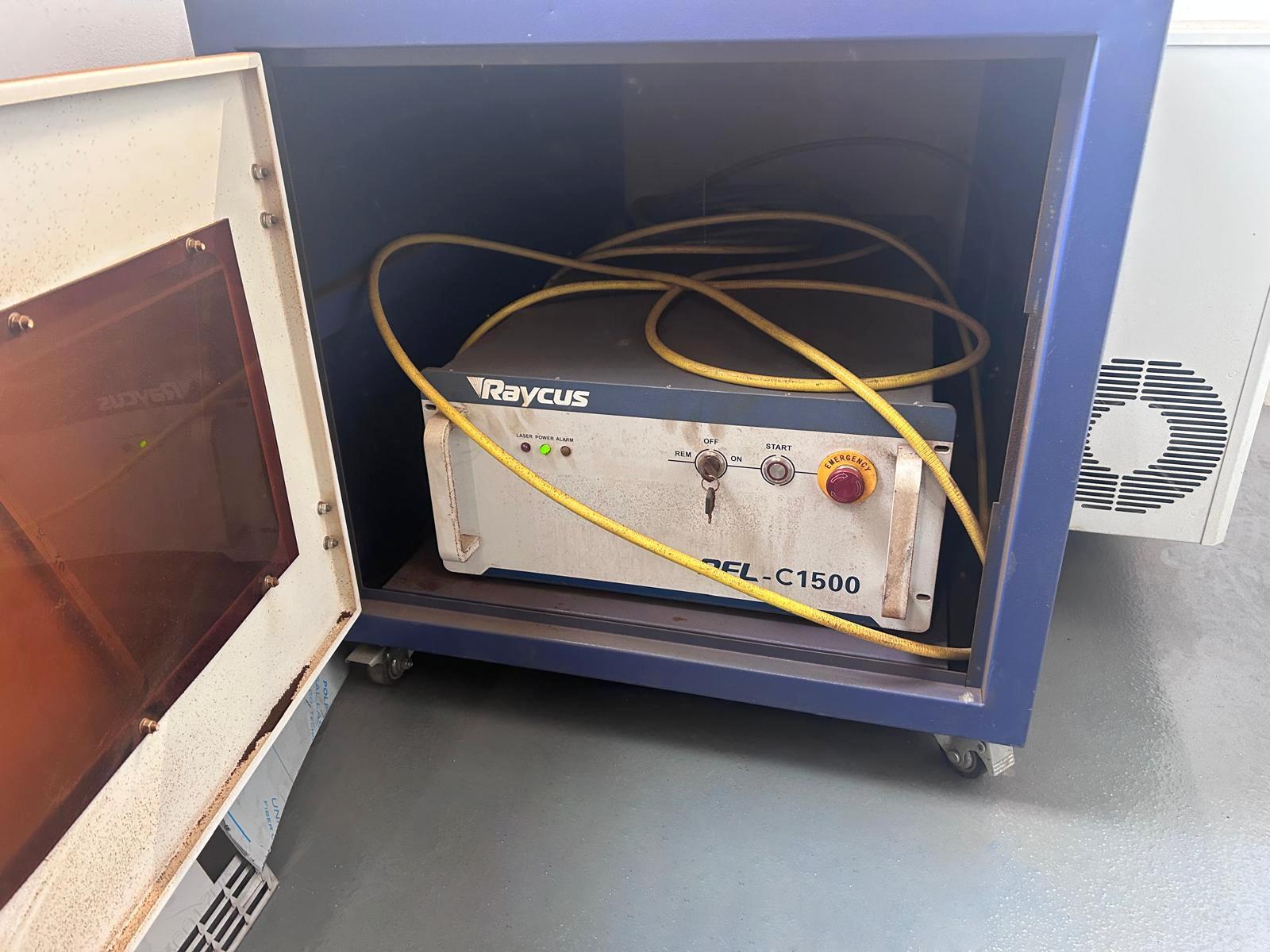

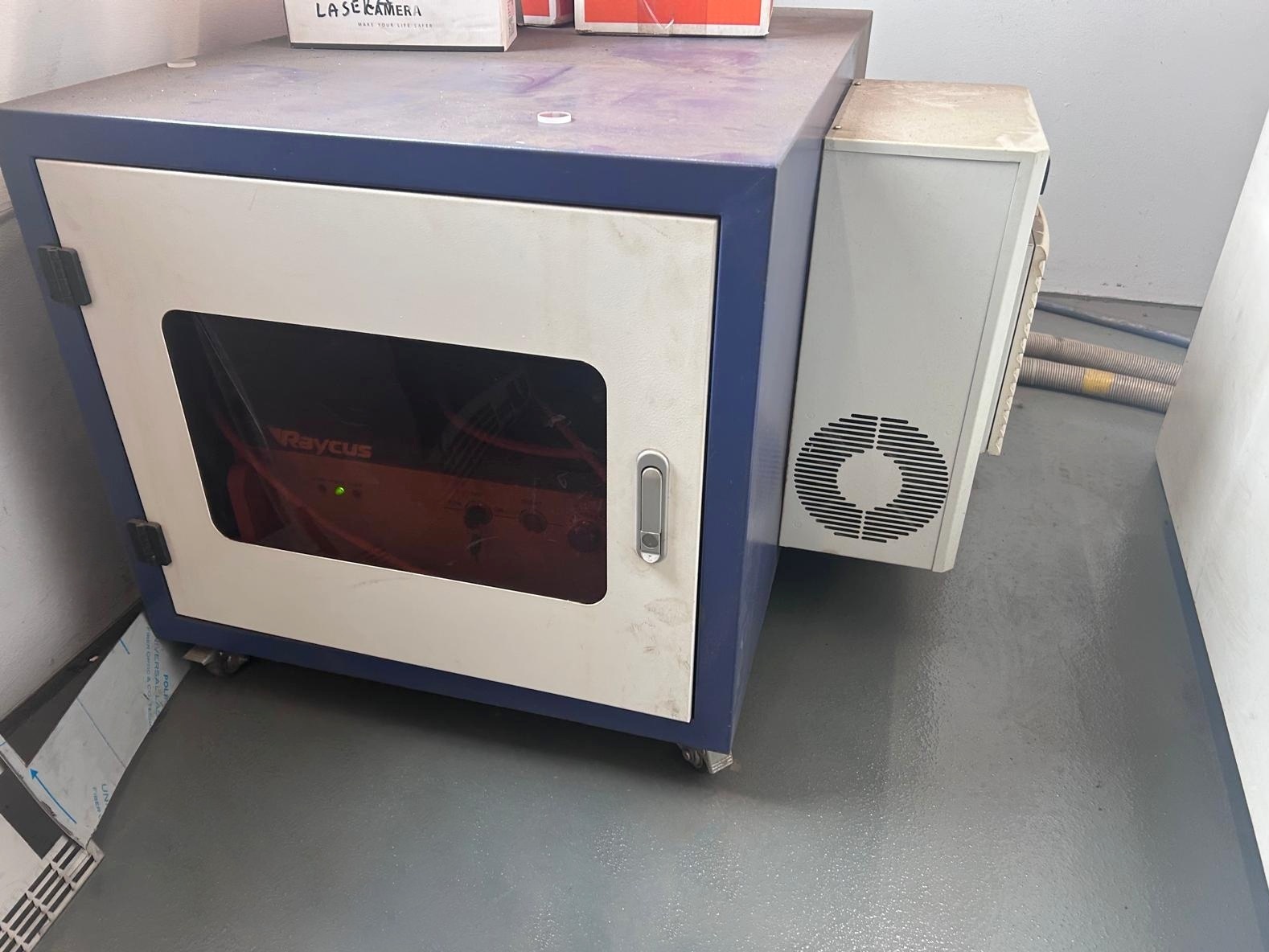

• źródło lasera: RAYCUS RFL-C1500
• serwomotor: PANASONIC

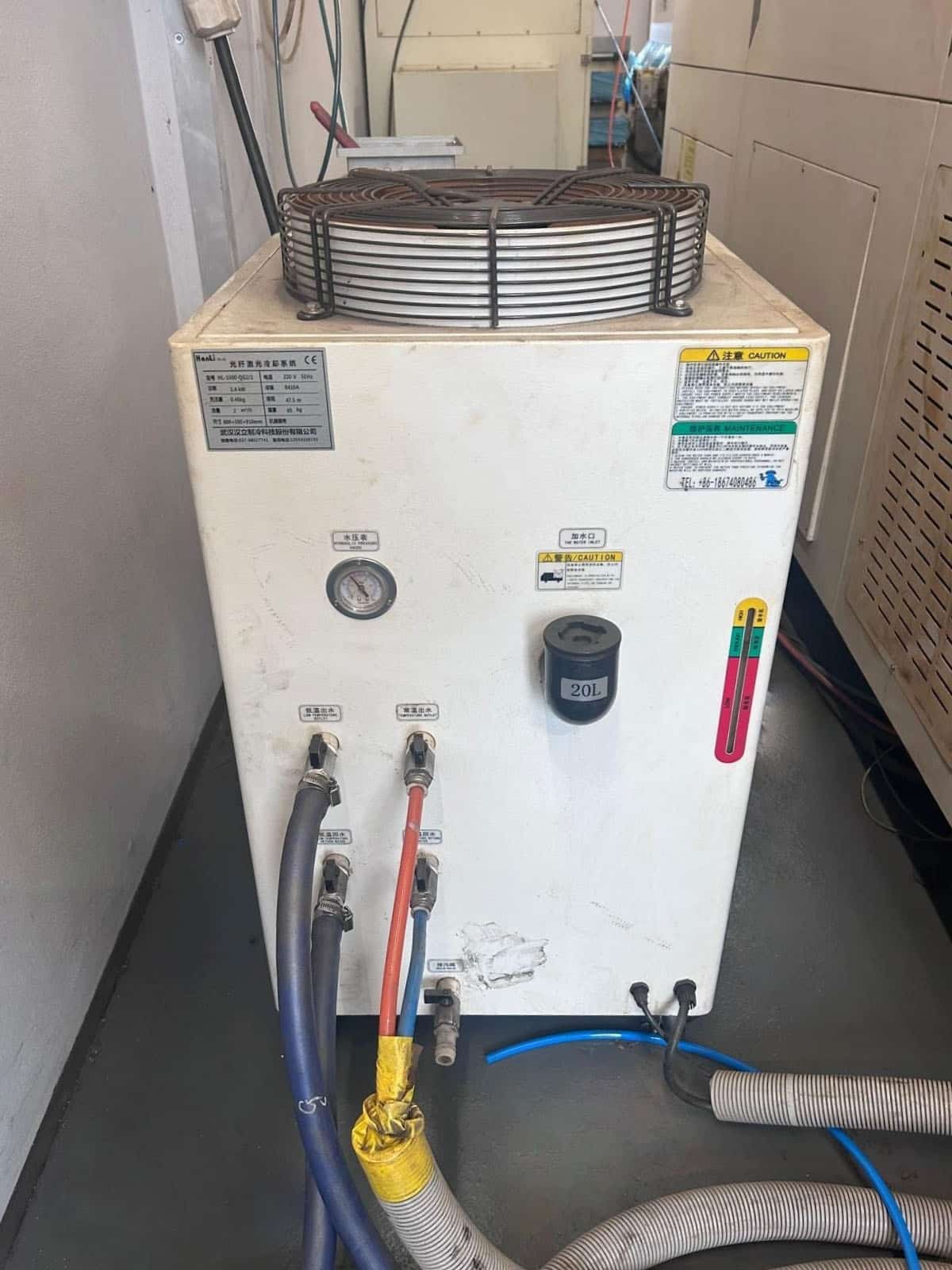

• urządzenie chłodzące (chiller): HANLI
• automatyczny system smarowania

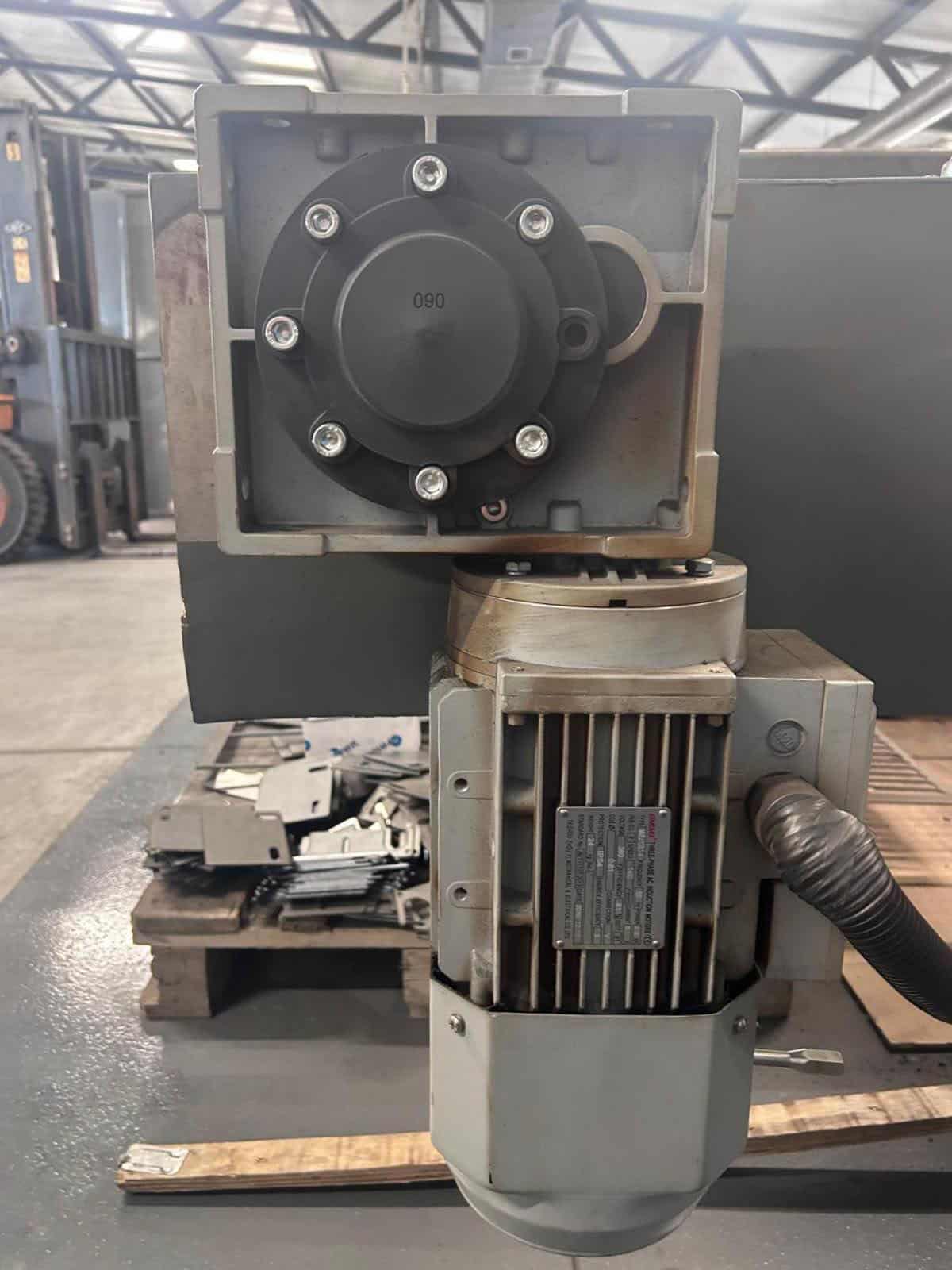

• silnik redukcyjny: NEUGART
• prowadnice liniowe: HIWIN
• koła i listwy zębate: YYC
• zawór proporcjonalny automatyczny: SMC
• łożyska: NSK
