Linia wytłaczająca JINHU GROUP JHE 45-33

Linia wytłaczająca JINHU GROUP JHE 45-33 zbudowana została w 2017 roku w Chinach przez Shanghai Jinhu Pipe Equipment Co., LTD. Obecnie linia przystosowana jest do produkcji innowacyjnych rur z polietylenu (PE) o średnicy 40 mm, przeznaczonych do gruntowych wymienników ciepła. Wytwarzane rury charakteryzują się gwiaździstym przekrojem, który w porównaniu z tradycyjnymi rurami okrągłymi zapewnia większą powierzchnię wymiany ciepła. Po wymianie głowicy i kalibratora linia wytłaczająca JINHU GROUP umożliwia również produkcję rur okrągłych oraz profili.

Linia do wytłaczania JINHU GROUP JHE 45-33 składa się z następujących elementów:

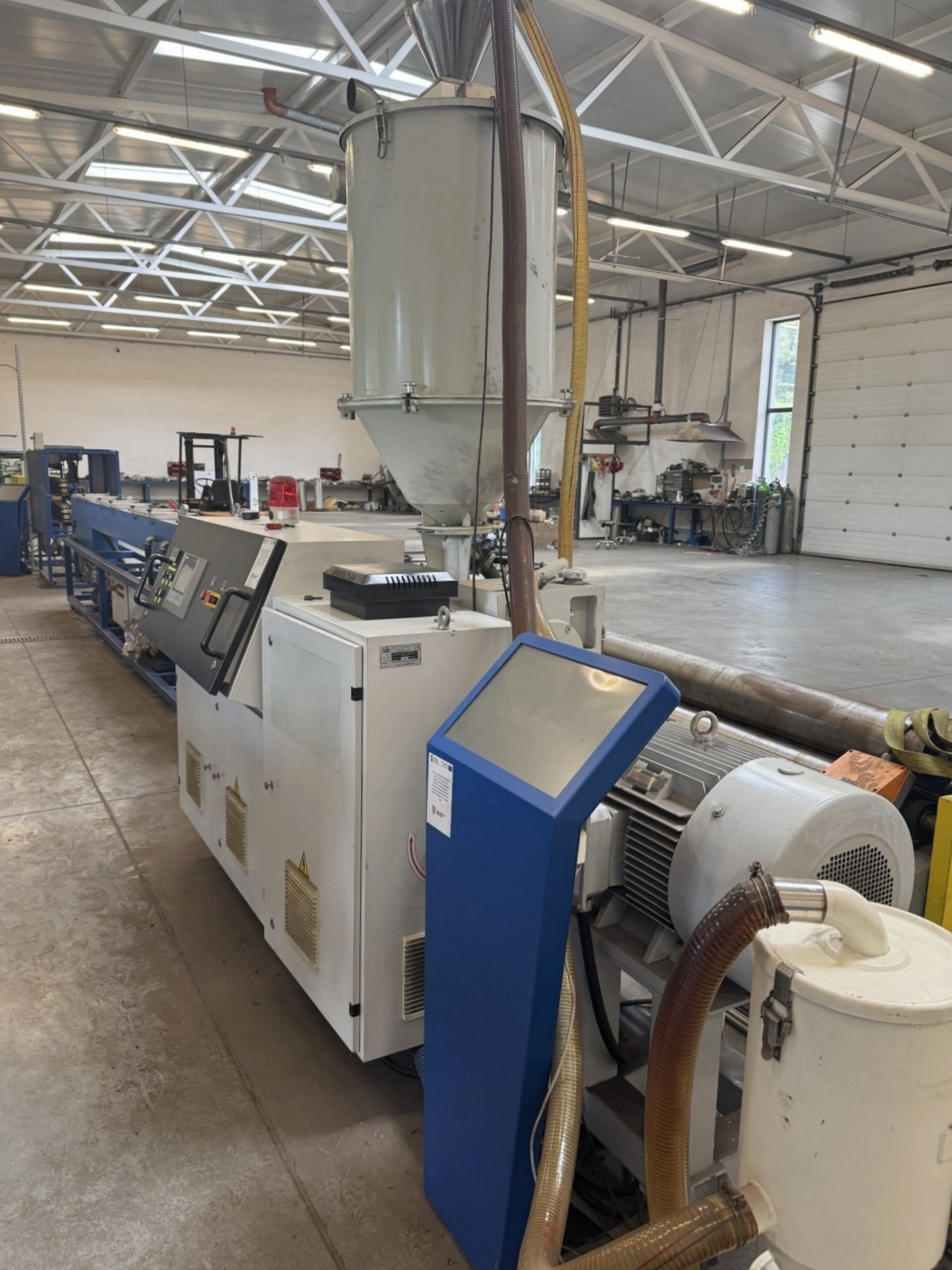

– wytłaczarka jednoślimakowa do polietylenu (PE) JHE 45-33
– głowica wytłaczarska do rur o przekroju gwiaździstym fi 40
– forma do zmiany przekroju rury z gwiaździstego fi 40 na okrągły 3/4 cala
– automatyczna przecinarka tarczowa PN 110
– zgrzewarka NOWATECH UHRB-315/400

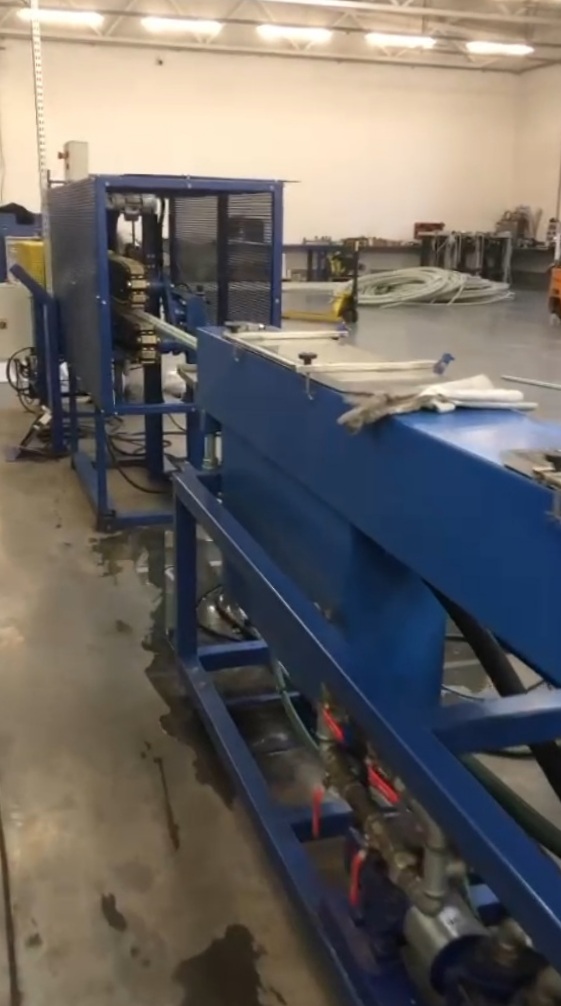

– wanna próżniowa WChPd 110

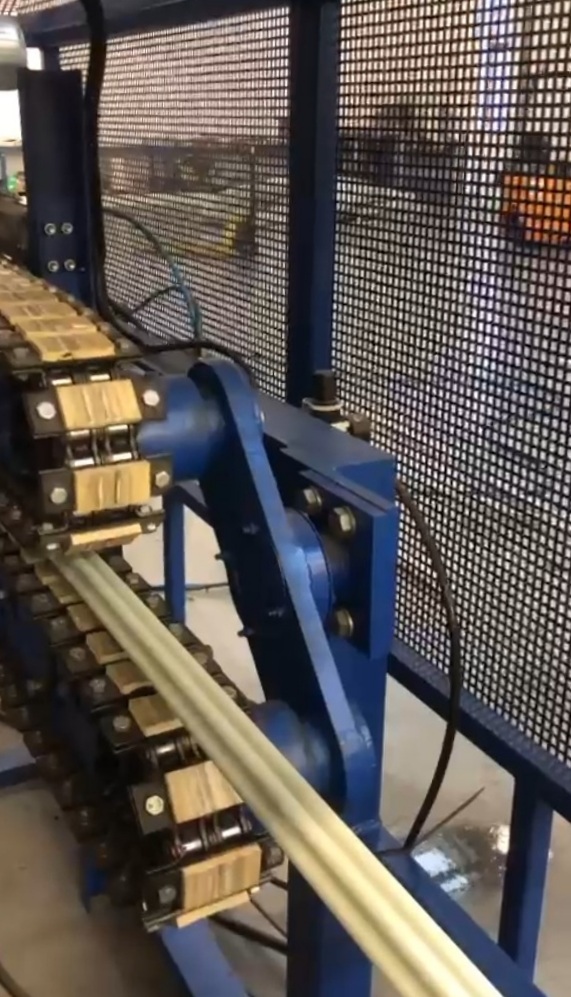

– odciąg gąsienicowy

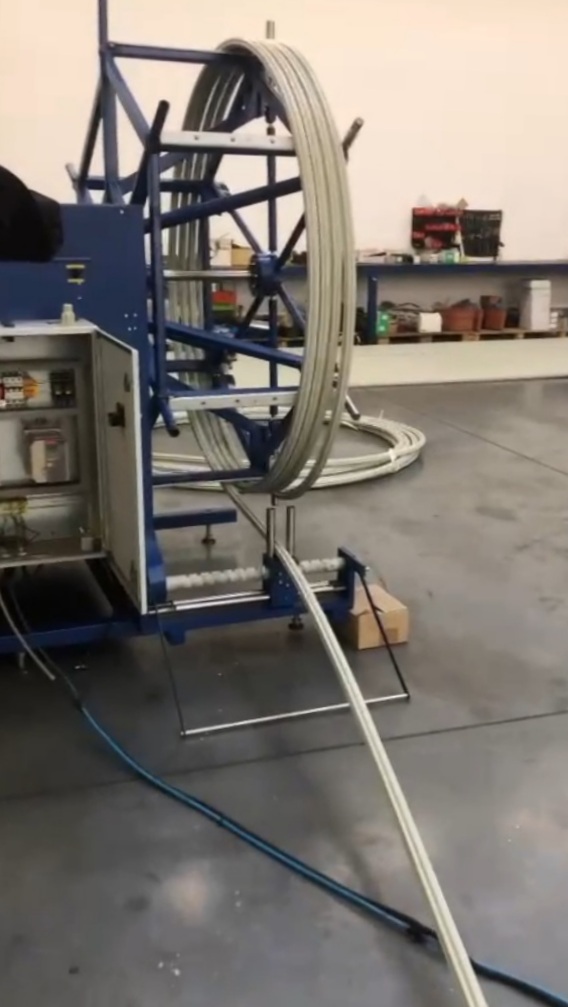

– nawijarka dwubębnowa GAMART

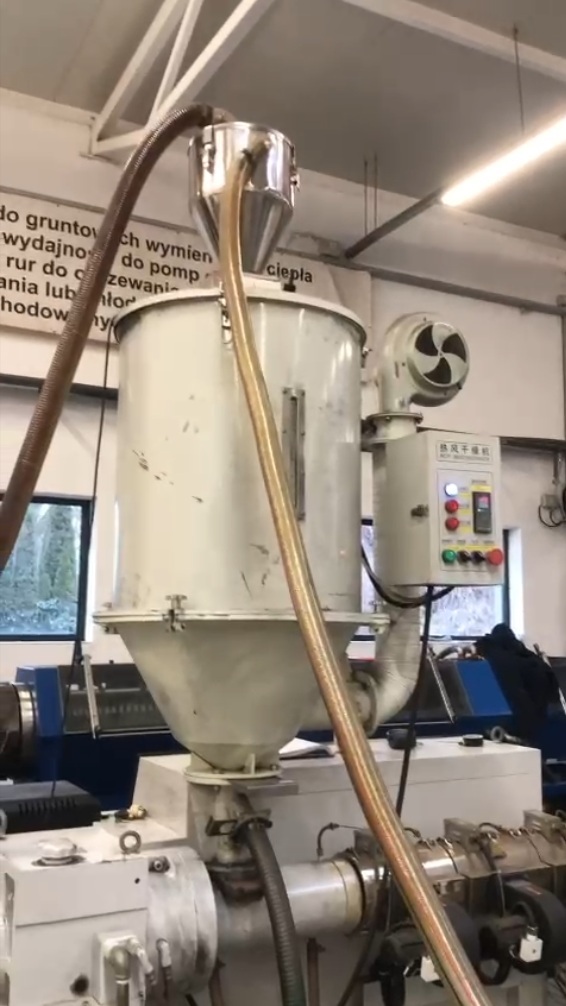

– automatyczny podajnik do granulatu

Proces produkcji rur rozpoczyna się od uplastycznienia granulatu PE w wytłaczarce jednoślimakowej. Tworzywo następnie trafia do głowicy wytłaczarskiej, która nadaje rurze charakterystyczny gwiaździsty przekrój. Uformowana rura przechodzi przez kalibrator nadający jej wymagane wymiary, po czym jest chłodzona i przesuwana przez odciąg gąsienicowy. Po zakończeniu obróbki rura może być cięta na odcinki lub nawijana w zwoje, co ułatwia jej magazynowanie i transport.

Dane techniczne wytłaczarki do tworzyw sztucznych JINHU GROUP JHE 45-33

• maksymalna wydajność: 150 kg/h
• średnica ślimaka: 45 mm
• współczynnik długość/średnica ślimaka: 33 L/D
• prędkość obrotowa ślimaka: 120 obr/min
• wysokość osi wytłaczania: 1050 mm
• moc grzewcza cylindra: 16 kW
• liczba stref grzewczych: 4
• łączna moc wentylatorów: 0,72 kW
• moc silnika napędu: 37 kW
• gabaryty (dł. x szer. x wys.): 2500 x 1000 x 1500 mm
• ciężar: 1500 kg
