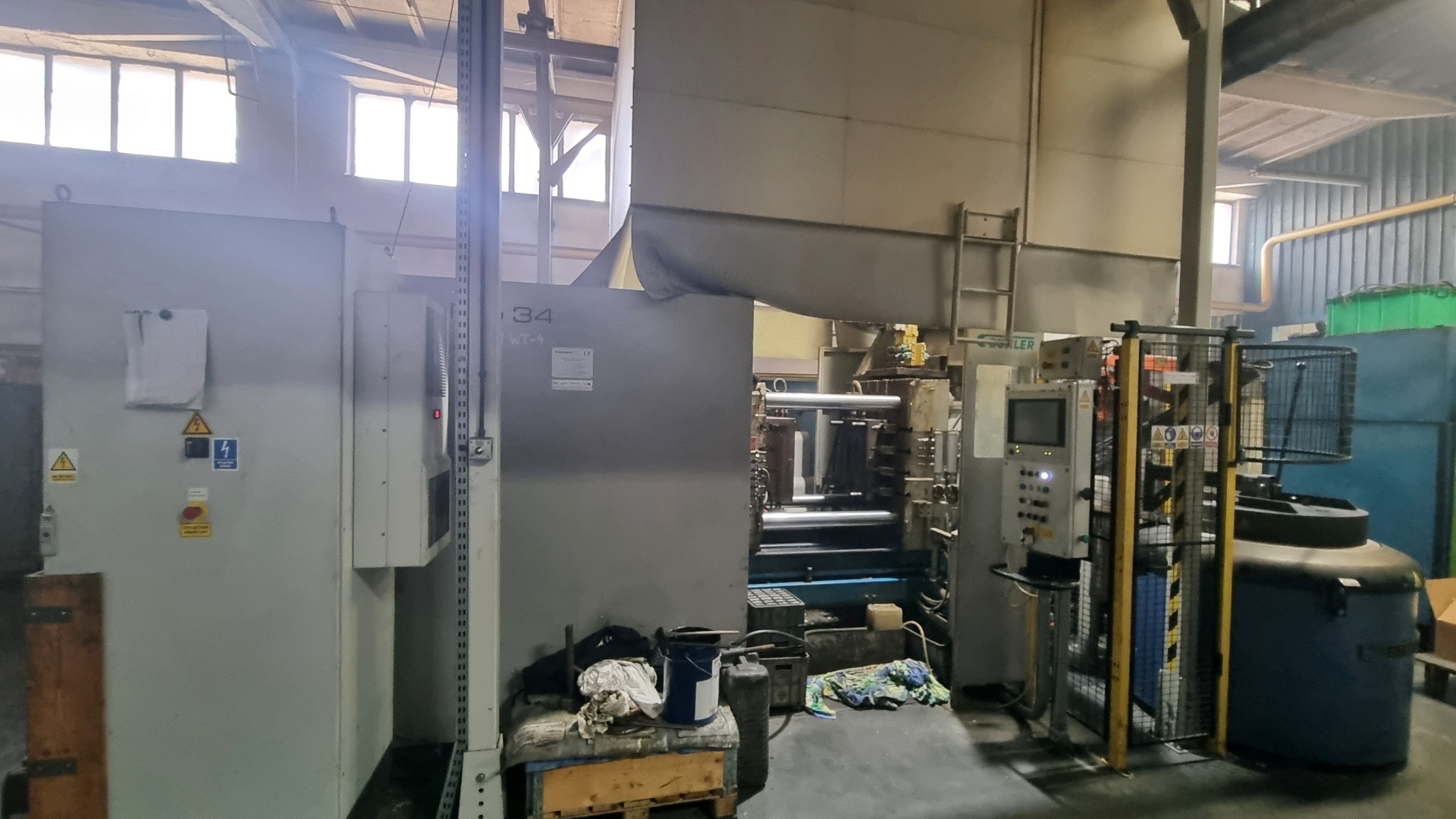

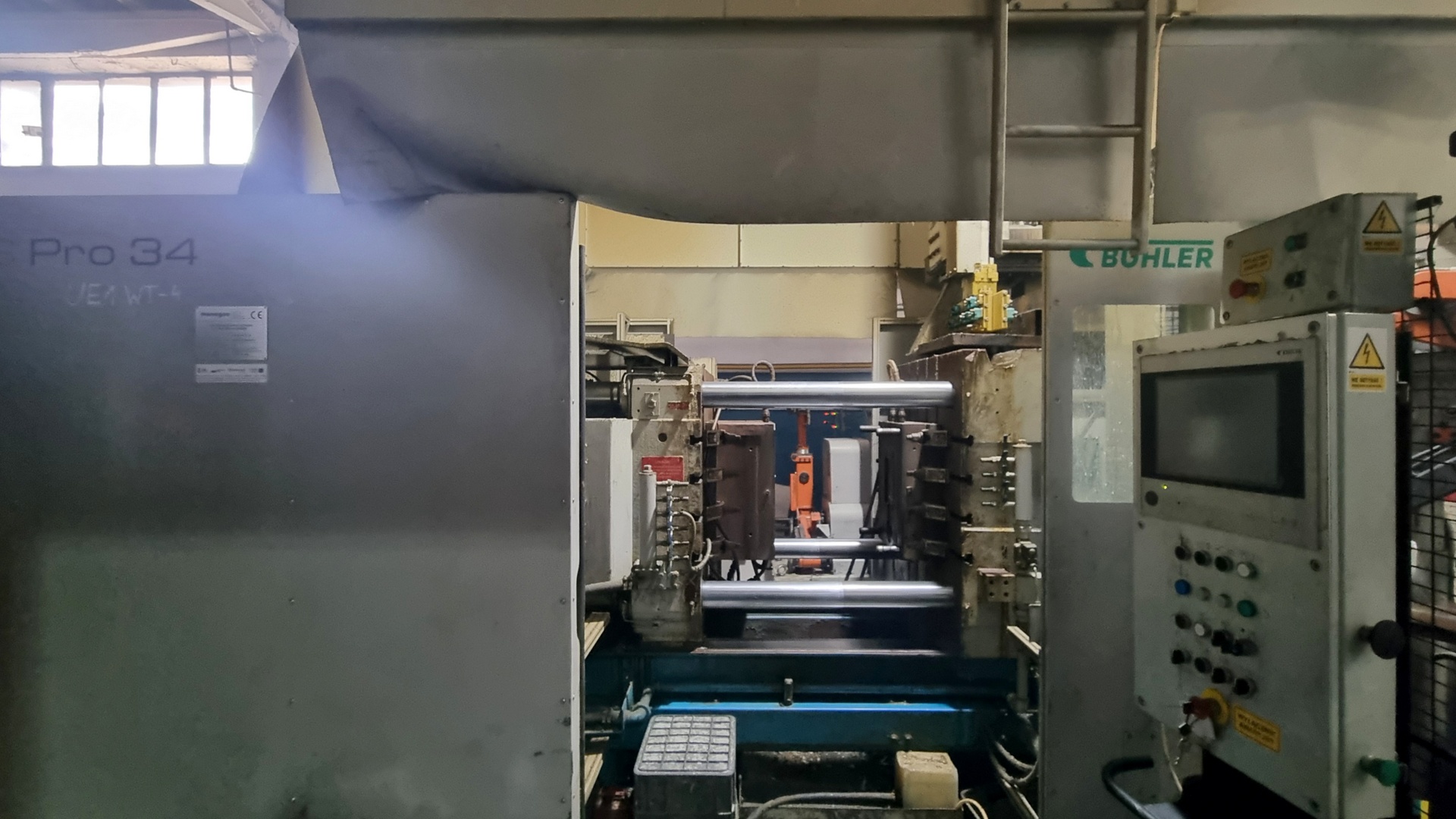

Maszyna odlewnicza BÜHLER ECOLINE S PRO 34

Maszyna odlewnicza BÜHLER ECOLINE S PRO 34 zbudowana została w 2018 roku w Szwajcarii przez Bühler AG. Maszyna była użytkowana sporadycznie i jest w bardzo dobrym stanie technicznym.

BÜHLER ECOLINE S PRO 34 przeznaczony jest do ciśnieniowego odlewania elementów ze stopów aluminium. Umożliwia wydajną, seryjną produkcję odlewów aluminiowych wykorzystywanych m.in. w przemyśle motoryzacyjnym, elektronicznym oraz maszynowym. W procesie odlewania ciśnieniowego ciekłe aluminium wtryskiwane jest pod wysokim ciśnieniem do zamkniętej matrycy. Po wypełnieniu jej wnętrza materiał stygnie i dokładnie odwzorowuje kształt zastosowanego oprzyrządowania. Połączenie tej technologii z wysoką siłą zwarcia 336 ton pozwala uzyskać powtarzalne odlewy o nawet najbardziej skomplikowanej geometrii.

Zimnokomorowa maszyna odlewnicza BÜHLER ECOLINE stanowi część kompletnej linii przeznaczonej do odlewania ciśnieniowego aluminium. W jej skład wchodzi filtr dymu olejowego ABSOLENT A.smoke40, elektryczny piec tyglowy STOTEK AME 300, system podawania BRL-3, ekstraktor BE-C3, opryskiwacz BP-XL2 oraz regulator temperatury TOOL-TEMP TT-390 A.

Specyfikacja techniczna maszyny do odlewania ciśnieniowego BÜHLER ECOLINE S PRO 34

• maksymalna siła zwarcia: 336 t (3360 kN)
• skok otwarcia matrycy: 510 mm
• maksymalna wysokość matrycy: 710 mm
• minimalna wysokość matrycy: 330 mm
• minimalne wymiary mocowania: 450×450 mm
• maksymalne ciśnienie powierzchniowe: 100 N/mm2
• odległość między kolumnami: 650×650 mm
• średnica kolumny: 100 mm
• wysunięcie kolumny od powierzchni mocującej płyty stałej: 5070 mm
• siła wyrzutnika: 10 t (100 kN)
• skok wyrzutnika: 120 mm
• temperatura wody chłodzącej: 5-30°C
• zużycie wody chłodzącej (przy 30°C): 1,5 m3/h
• ciśnienie robocze: 3-10 bar
• pojemność centralnego układu smarowania: 2,7 dm3
• moc przyłączeniowa napędu: 22 kW
• moc przyłączeniowa układu sterowania: 27 kW
• poziom hałasu: 88 dB(A)
• stopień ochrony (zgodnie z DIN 40050): IP54
• zasilanie: 400 V; 50 Hz
• ciężar maszyny ECOLINE S PRO 34: 13500 kg

Specyfikacja techniczna wyposażenia maszyny odlewniczej BÜHLER

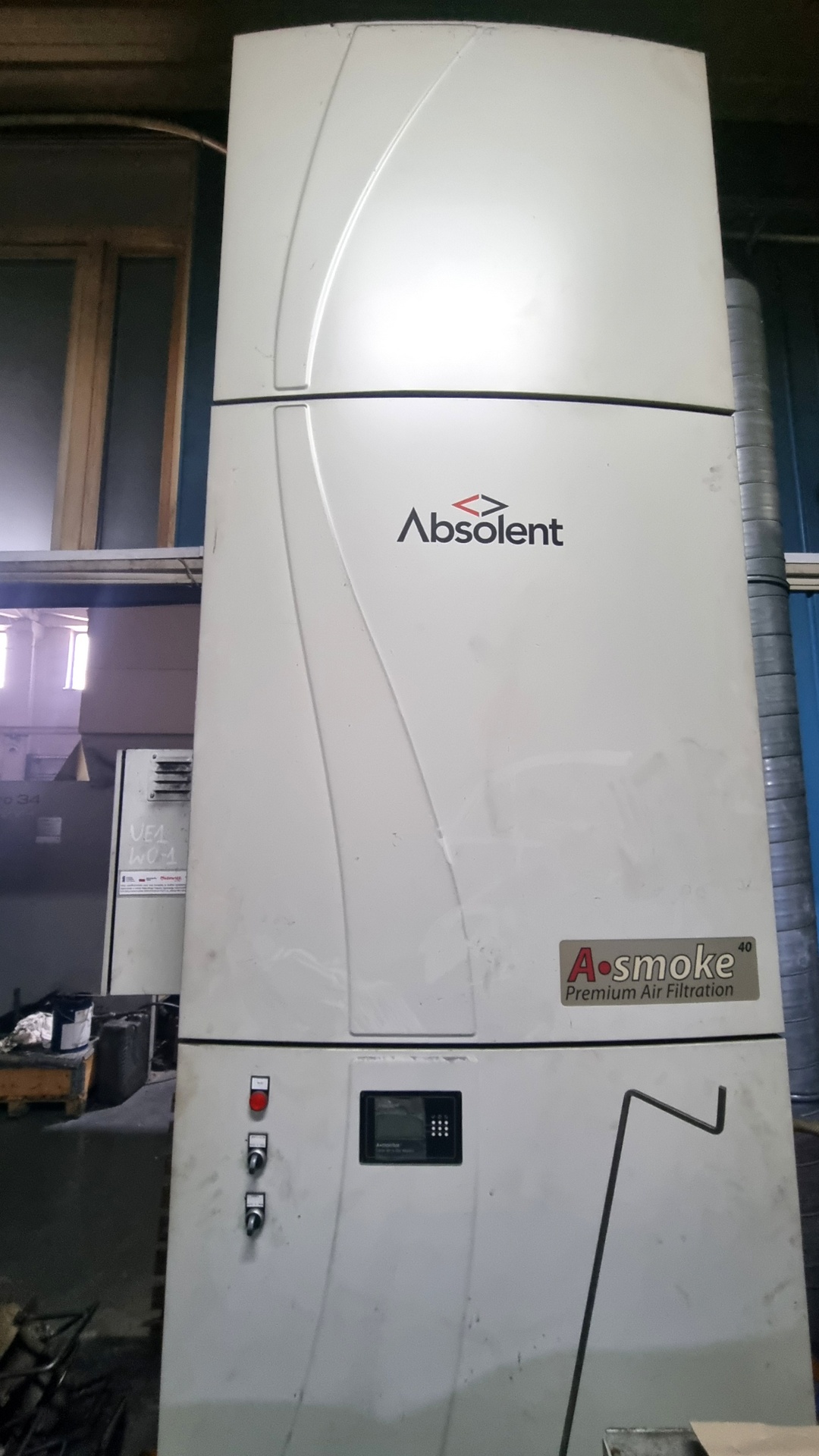

Filtr dymu olejowego ABSOLENT A.smoke40

• rok produkcji: 2018
• moc: 7,5 kW
• prąd znamionowy: 13,9 A
• zasilanie: 400 V; 50 Hz

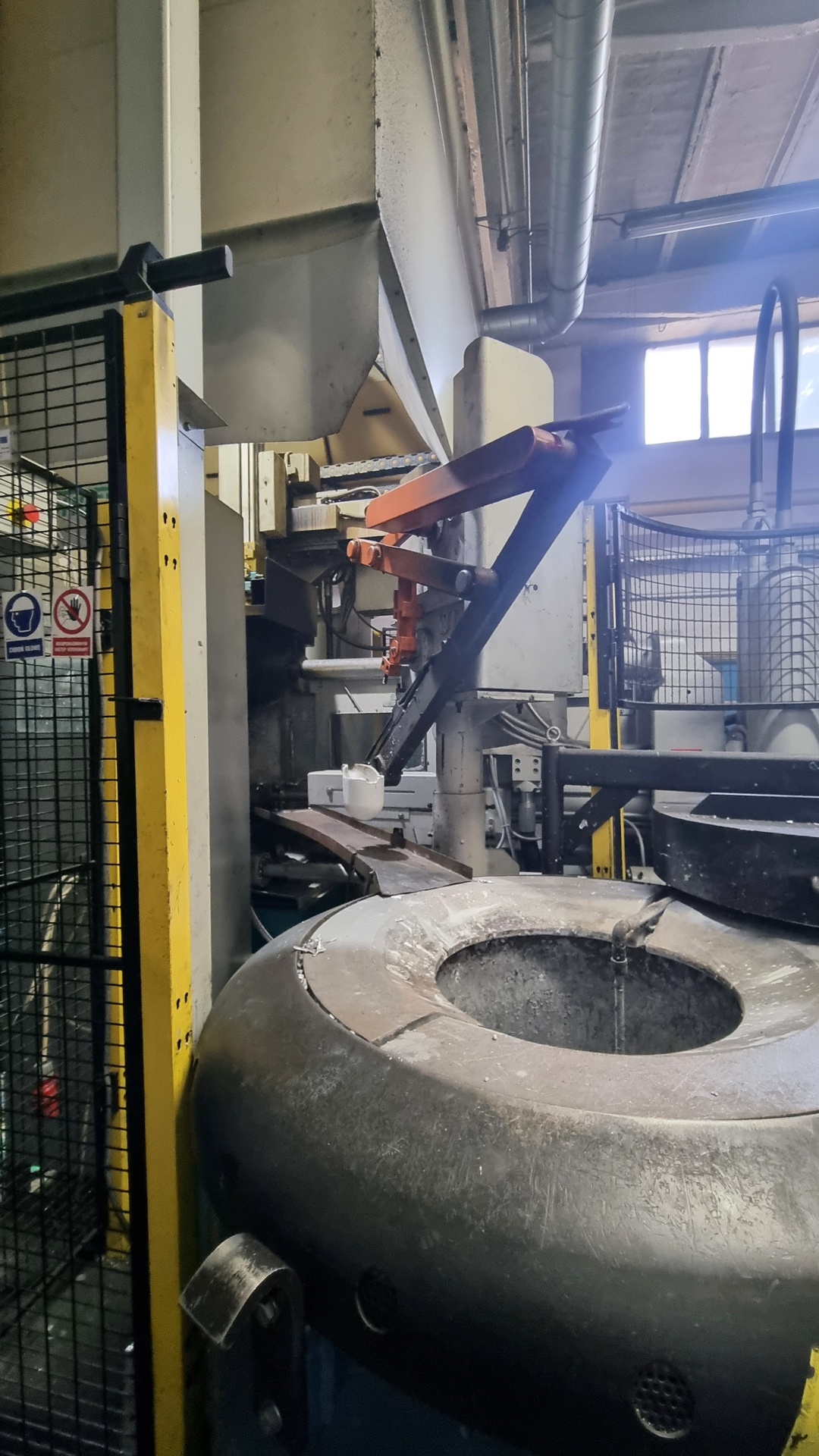

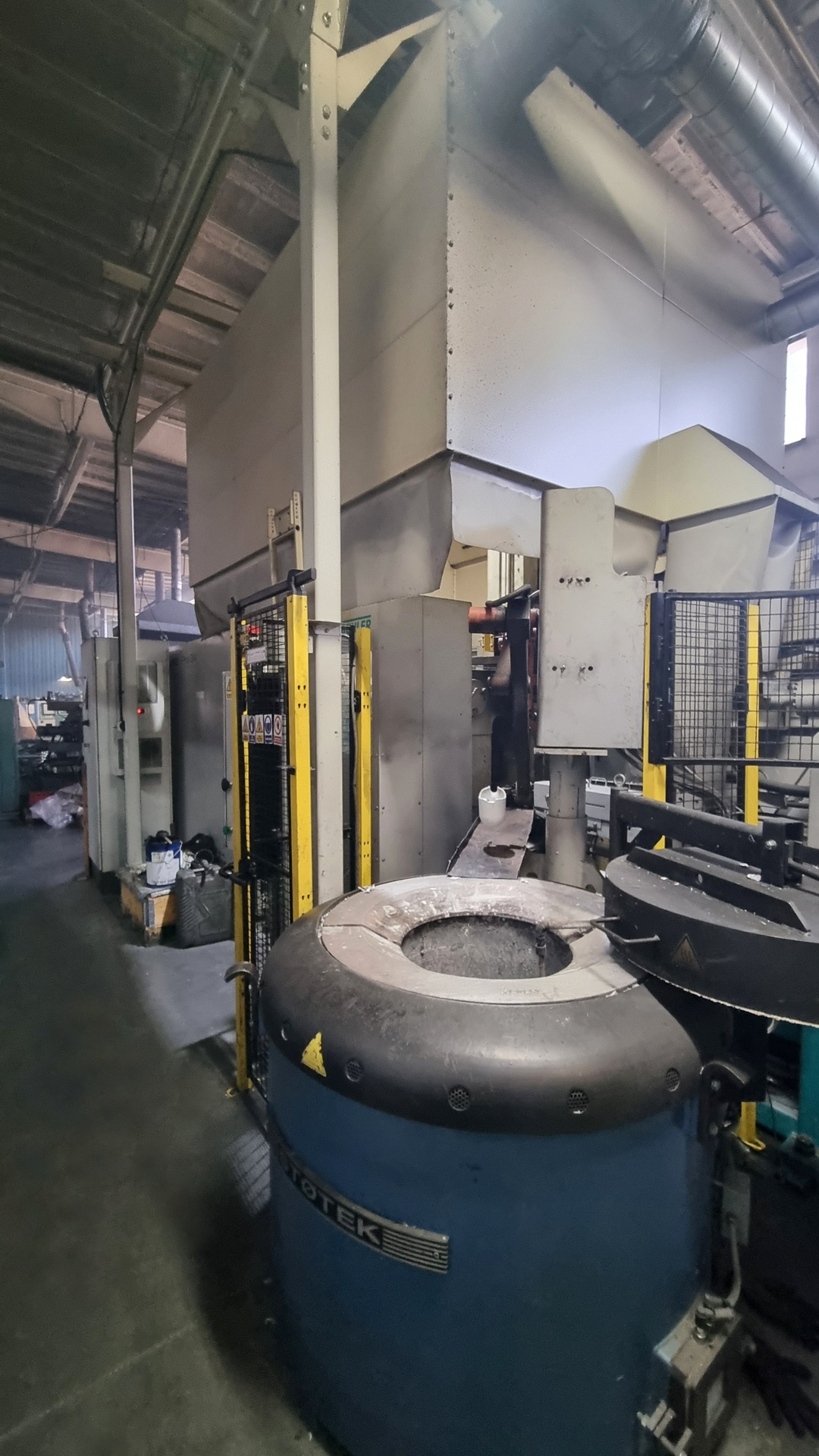

Elektryczny piec tyglowy STOTEK AME 300

• rok produkcji: 2018
• maksymalna ładowność: 300 kg
• moc: 54 kW
• zasilanie: 400 V; 50 Hz

Maszyna do podawania BRL-3

• rok produkcji: 2018
• napięcie robocze: 200 VAC
• napięcie sterowania: 24 V DC

Ekstraktor BE-C3

• rok produkcji: 2018
• ciśnienie operacyjne: 0,6 MPa
• napięcie robocze: 200 VAC
• napięcie sterowania: 24 V DC

Opryskiwacz BP-XL2

• rok produkcji: 2018
• ciśnienie operacyjne (powietrze): 0,6 MPa
• ciśnienie operacyjne (woda): 0,3 MPa
• napięcie robocze: 200 VAC
• napięcie sterowania: 24 V DC

Regulator temperatury TOOL-TEMP TT-390 A

• rok produkcji: 2018
• moc przyłączeniowa: 25,9 kW
• zasilanie: 3x 380-415 V; 50 Hz
• ciężar: 215 kg
