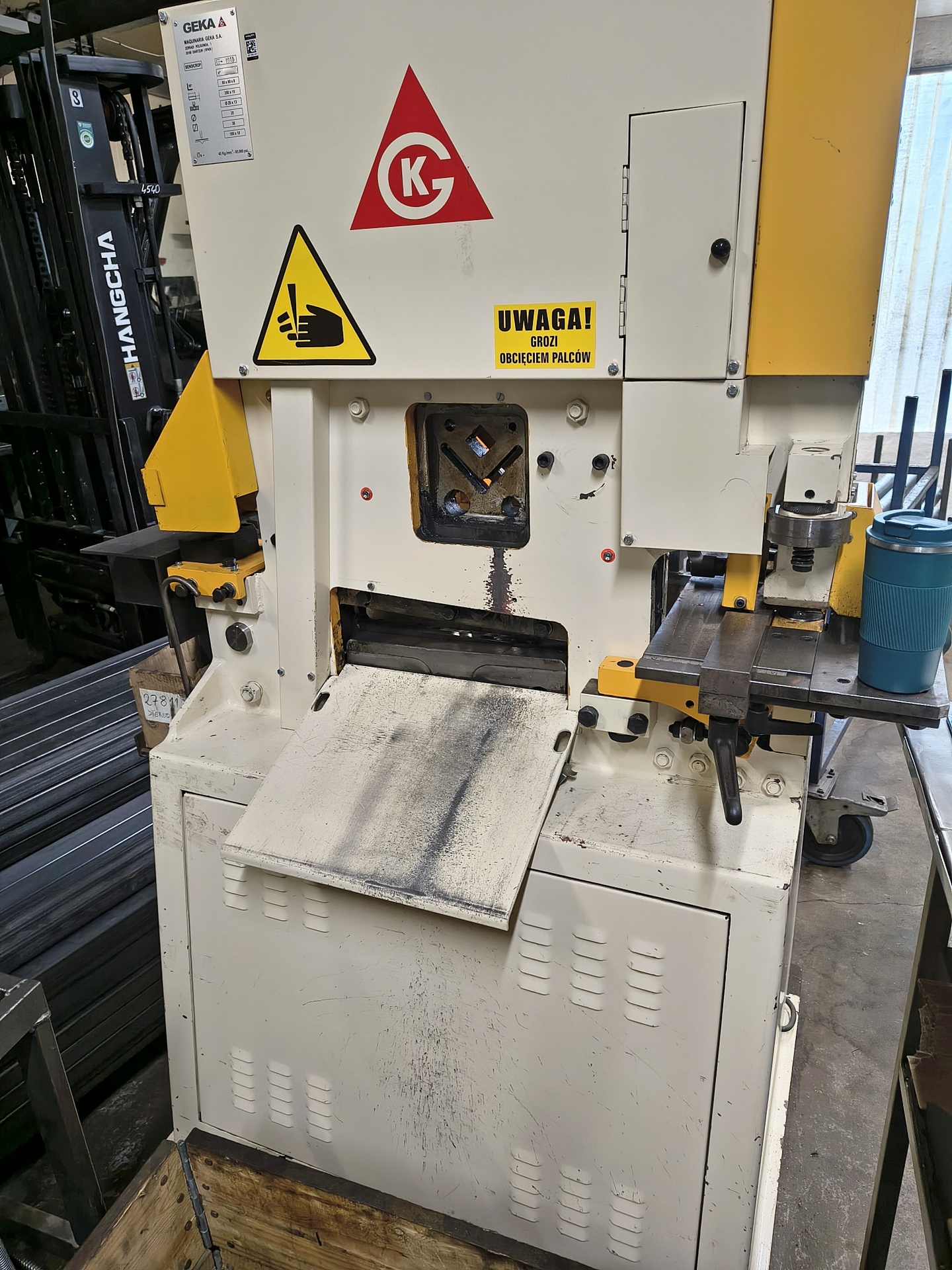

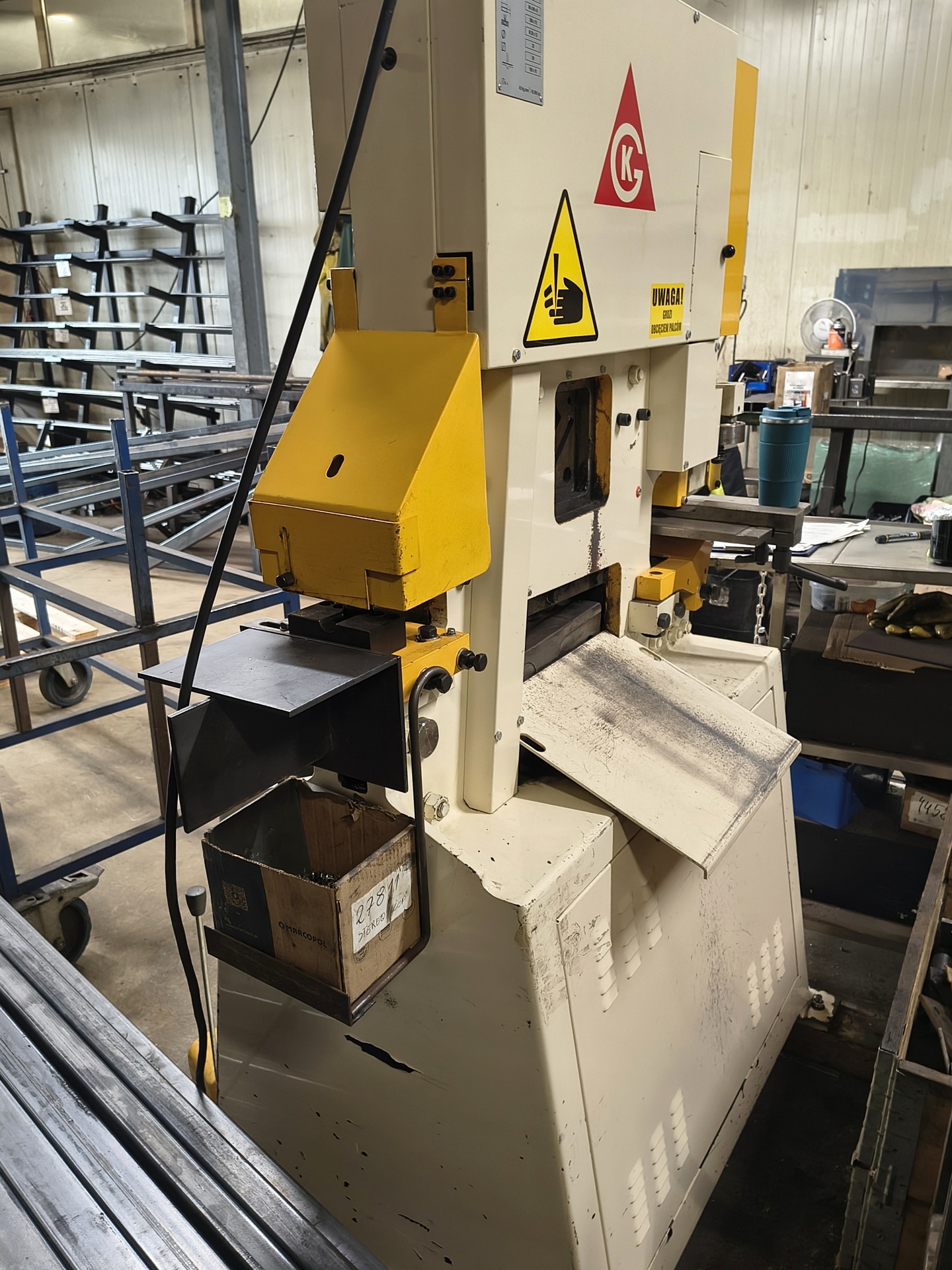

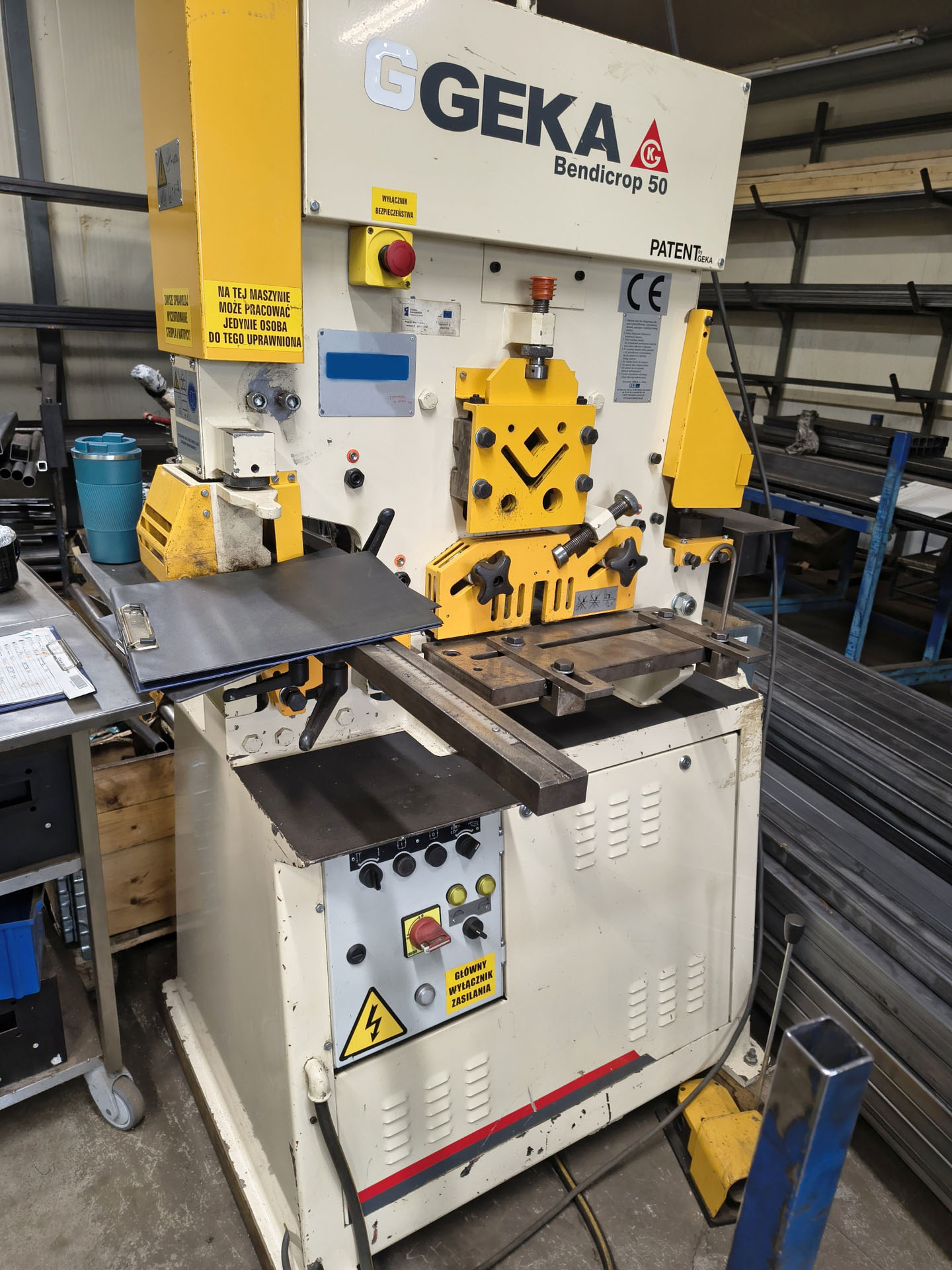

Nożyce uniwersalne GEKA BENDICROP 50

Nożyce uniwersalne GEKA BENDICROP 50 zbudowane zostały w 2018 roku w Hiszpanii przez MAQUINARIA GEKA S.L.U. Maszyna przeznaczona do kompleksowej obróbki elementów stalowych umożliwia wykonywanie wielu operacji na jednym urządzeniu. Rozwiązanie to znacząco usprawnia przebieg procesu produkcyjnego oraz ogranicza konieczność stosowania dodatkowych urządzeń.

GEKA BENDICROP 50 wyposażony jest w 5 stacji roboczych do wykrawania otworów, gięcia płaskowników oraz cięcia płaskowników, kątowników i prętów stalowych. W każdej stacji zastosowano wysokiej jakości narzędzia z możliwością szybkiej wymiany, które pozwalają na dostosowanie maszyny do bieżących potrzeb produkcyjnych. Konstrukcja oparta na sztywnej, wytrzymałej ramie zapewnia wysoką stabilność pracy nawet podczas intensywnej eksploatacji. W rezultacie nożyce uniwersalne GEKA BENDICROP to doskonały wybór dla zakładów produkcyjnych oraz warsztatów ślusarskich. Całkowita masa maszyny wynosi około 1000 kg.

Specyfikacja techniczna nożyc uniwersalnych GEKA BENDICROP 50

Dane ogólne

• maksymalna siła wykrawania: 50 t
• maksymalna siła cięcia: 50 t
• liczba stacji roboczych: 5
• liczba cylindrów hydraulicznych: 1
• liczba cykli (skok siłownika 15 mm): 34/min
• moc silnika: 3 kW
• gabaryty (dł. x szer. x wys.): 1300 x 1100 x 1850 mm
• ciężar maszyny BENDICROP 50: ok. 1000 kg

Stacja cięcia płaskowników

• wymiary płaskownika: 350×10 mm
• wymiary płaskownika (z deformacją 5°): 350×15 mm
• długość noży: 356 mm
• wysokość robocza: 865 mm

Stacja cięcia kątowników i prętów

• wymiary kątownika (cięcie pod kątem 90°): 80 x 80 x 8 mm
• maksymalna średnica pręta okrągłego: ø 35 mm
• maksymalna średnica pręta kwadratowego: 30 mm
• wysokość robocza: 1093 mm

Stacja wykrojnika prostokątnego

• maksymalna grubość nacinania: 10 mm
• maksymalne wymiary nacinania: 100 x 100 x 10 mm
• długość noży: 90 mm
• szerokość noży: 42 mm
• wysokość robocza: 1025 mm

Stacja wykrawania otworów

• maksymalna średnica otworu (grubość detalu 12 mm): 31 mm
• maksymalna średnica otworu (grubość detalu 13 mm): 28 mm
• głębokość gardzieli: 177 mm
• maksymalna długość skoku stempla: 50 mm
• wysokość robocza: 973 mm

Prasa do gięcia płaskowników

• maksymalne wymiary płaskownika: 100×10 mm

(Podane parametry techniczne mogą nieznacznie odbiegać od rzeczywistości. Wymagana jest weryfikacja z rzeczywistymi możliwościami oferowanej maszyny.)
