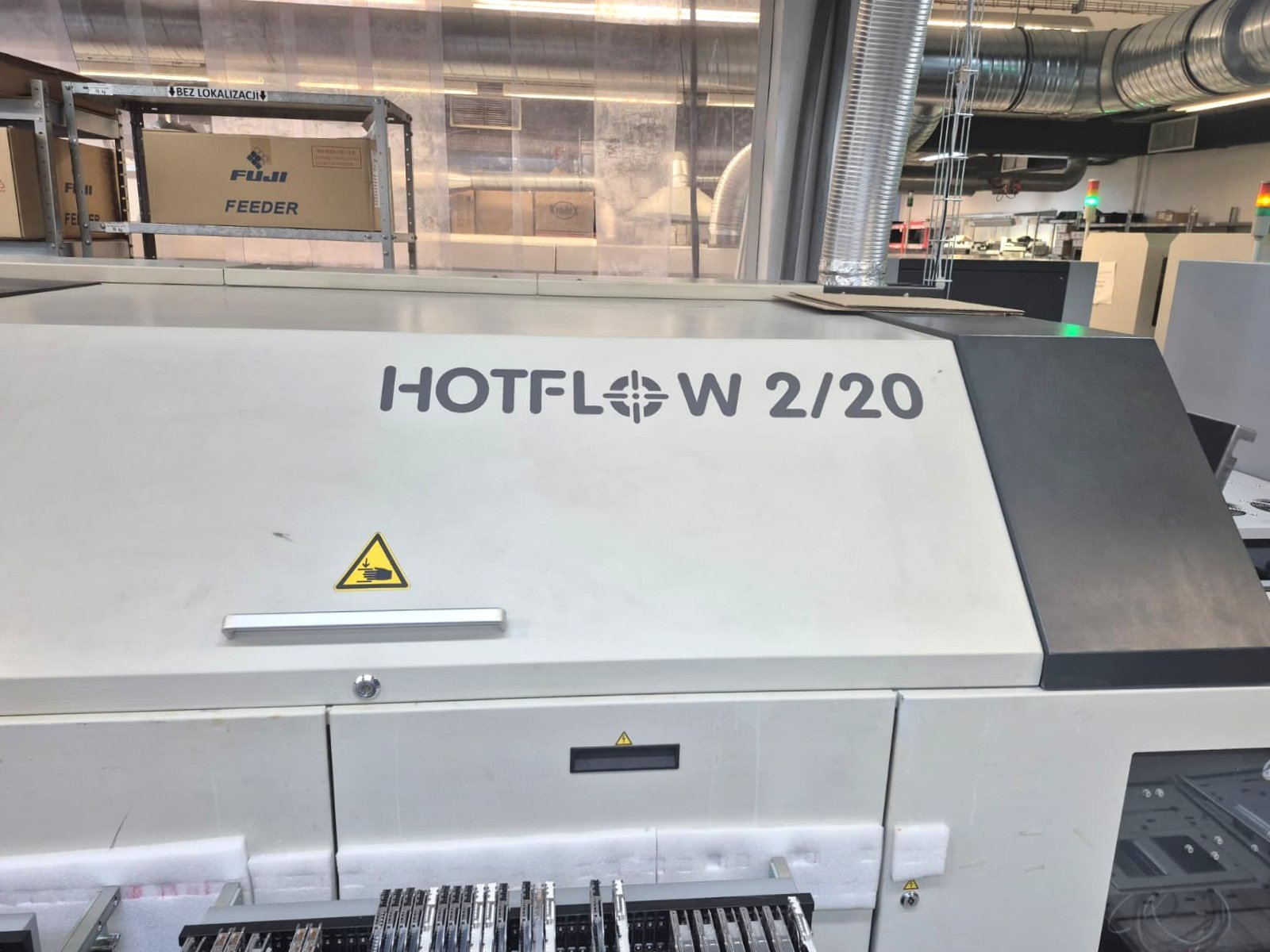

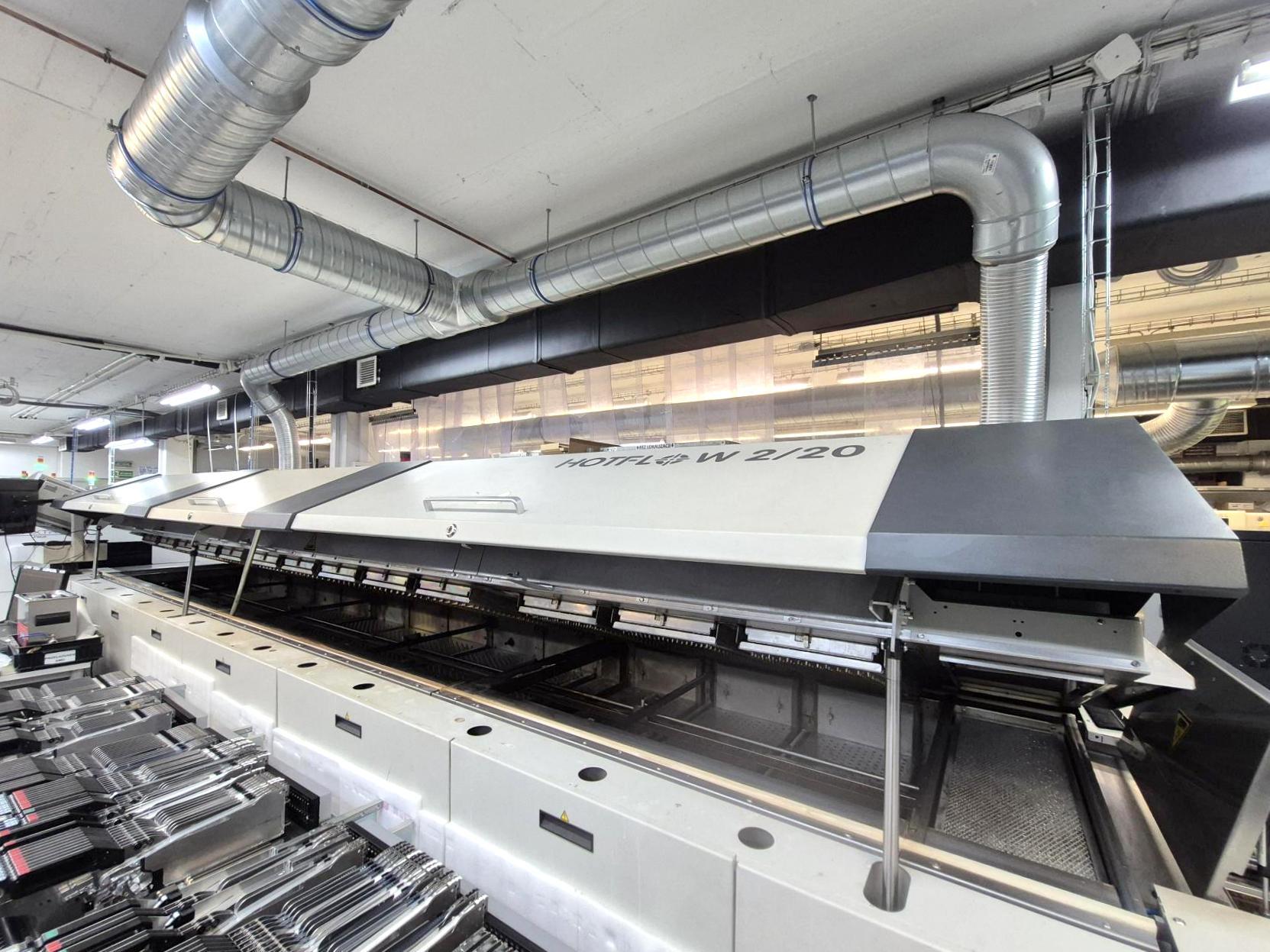

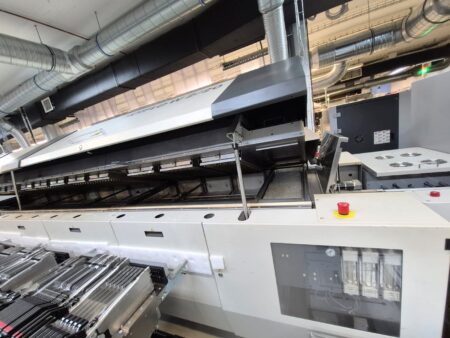

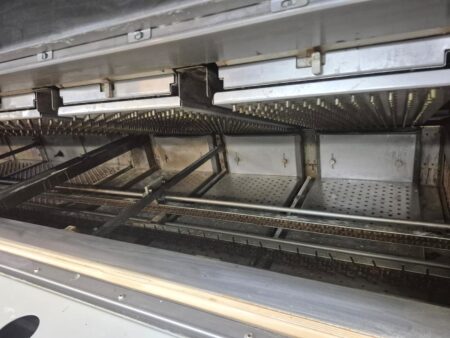

Piec rozpływowy ERSA HOTFLOW 2/20

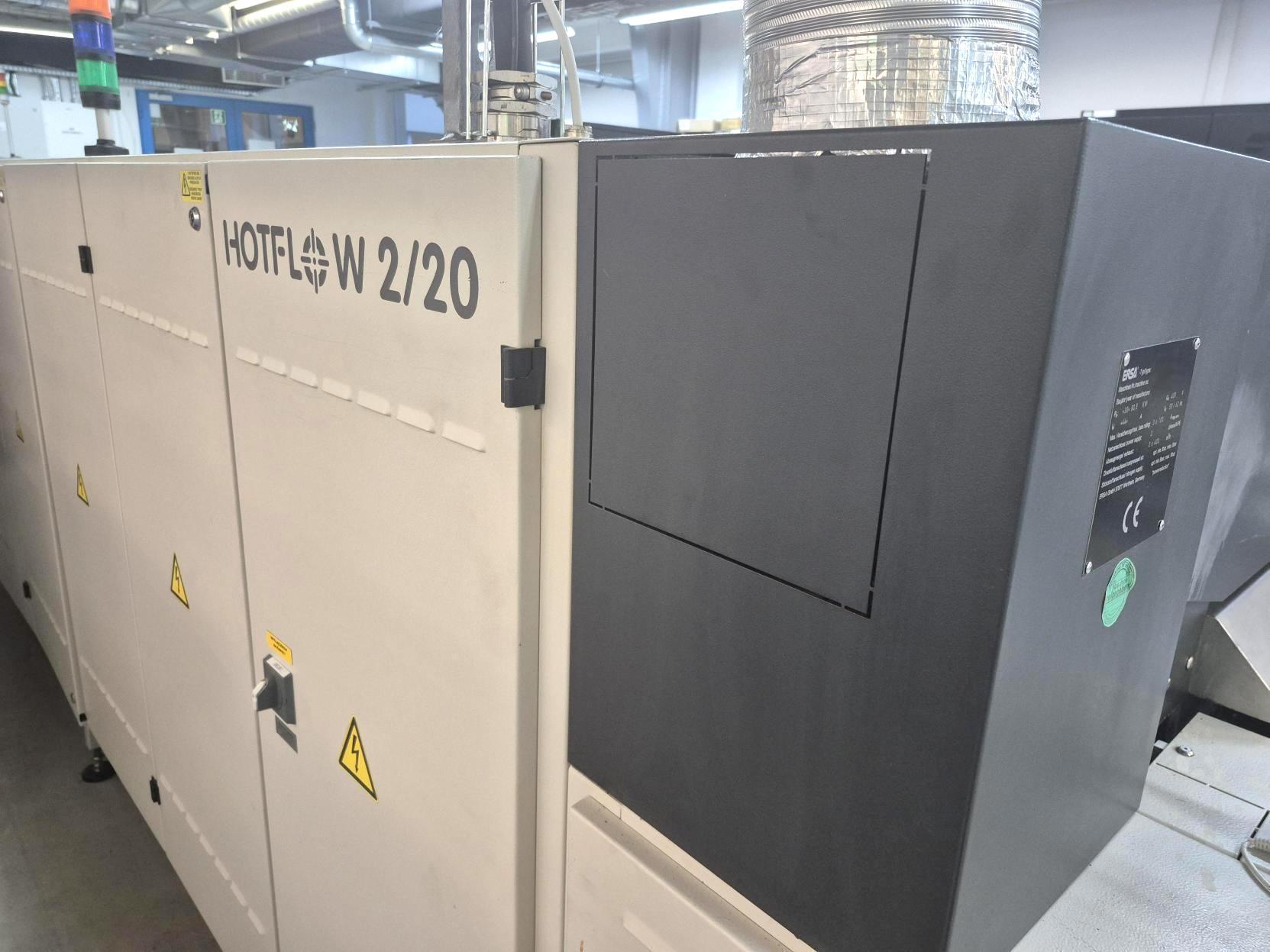

Piec rozpływowy ERSA HOTFLOW 2/20 zbudowany został w 2007 roku w Niemczech przez ERSA GmbH. Jest to specjalistyczna maszyna dedykowana do lutowania rozpływowego, czyli jednej z podstawowych technik lutowania w wielkoseryjnej produkcji podzespołów elektronicznych. Komponenty elektroniczne łączone są z płytką drukowaną PCB za pomocą pasty lutowniczej, która ulega stopieniu w kontrolowanej temperaturze. W rezultacie powstają niezwykle trwałe i precyzyjne połączenia, co ma kluczowe znaczenie w produkcji nowoczesnych urządzeń elektronicznych.

ERSA HOTFLOW 2/20 wyznacza najwyższe standardy w zakresie bezołowiowego lutowania rozpływowego. Umożliwia on lutowanie wszystkich, nawet najbardziej wrażliwych termicznie elementów na płytkach drukowanych PCB o maksymalnej szerokości 510 mm. Przestrzeń robocza składa się z 20 oddzielnie sterowanych stref grzania i 3 stref chłodzenia z precyzyjną kontrolą temperatury, które zapewniają maksymalną elastyczność w zakresie konfiguracji profilu lutowania. Piec do lutowania rozpływowego HOTFLOW 2/20 posiada również m.in. przenośnik łańcuchowy, system odciągowy oraz system sterowania z oprogramowaniem ERSAsoft. Całkowity ciężar maszyny wynosi około 2700 kg.

Specyfikacja techniczna maszyny do lutowania rozpływowego ERSA HOTFLOW 2/20

Dane ogólne

• szerokość płytki drukowanej PCB: 50-510 mm
• minimalna długość płytki drukowanej PCB: 100 mm
• prześwit płytki drukowanej PCB: +35/-25 mm
• wymiary przestrzeni roboczej (dł. x szer.): 4840 x 700 mm
• długość strefy podawania: 700 mm
• długość strefy wylotowej: 700 mm
• prędkość przenośnika łańcuchowego: 20-200 cm/min
• odległość od podłogi do powierzchni przenośnika łańcuchowego: 820-850 mm
• przepływ gazu (azot): 0-30 m3/h
• wtrysk gazu (azot): w strefie lutowania
• wydajność systemu odciągowego: 2x 400 m3/h
• przyłącze sprężonego powietrza: 6-8 bar
• przyłącze azotu: 6-10 bar
• maksymalna temperatura otoczenia: 30°C
• poziom hałasu: <64 dB(A)
• moc: 80,5 kW
• zasilanie: 3x 400 V; 50/60 Hz
• gabaryty (dł. x szer. x wys.): 6240 x 1500 x 1370 mm
• ciężar maszyny ERSA HOTFLOW 2/20: ok. 2700 kg

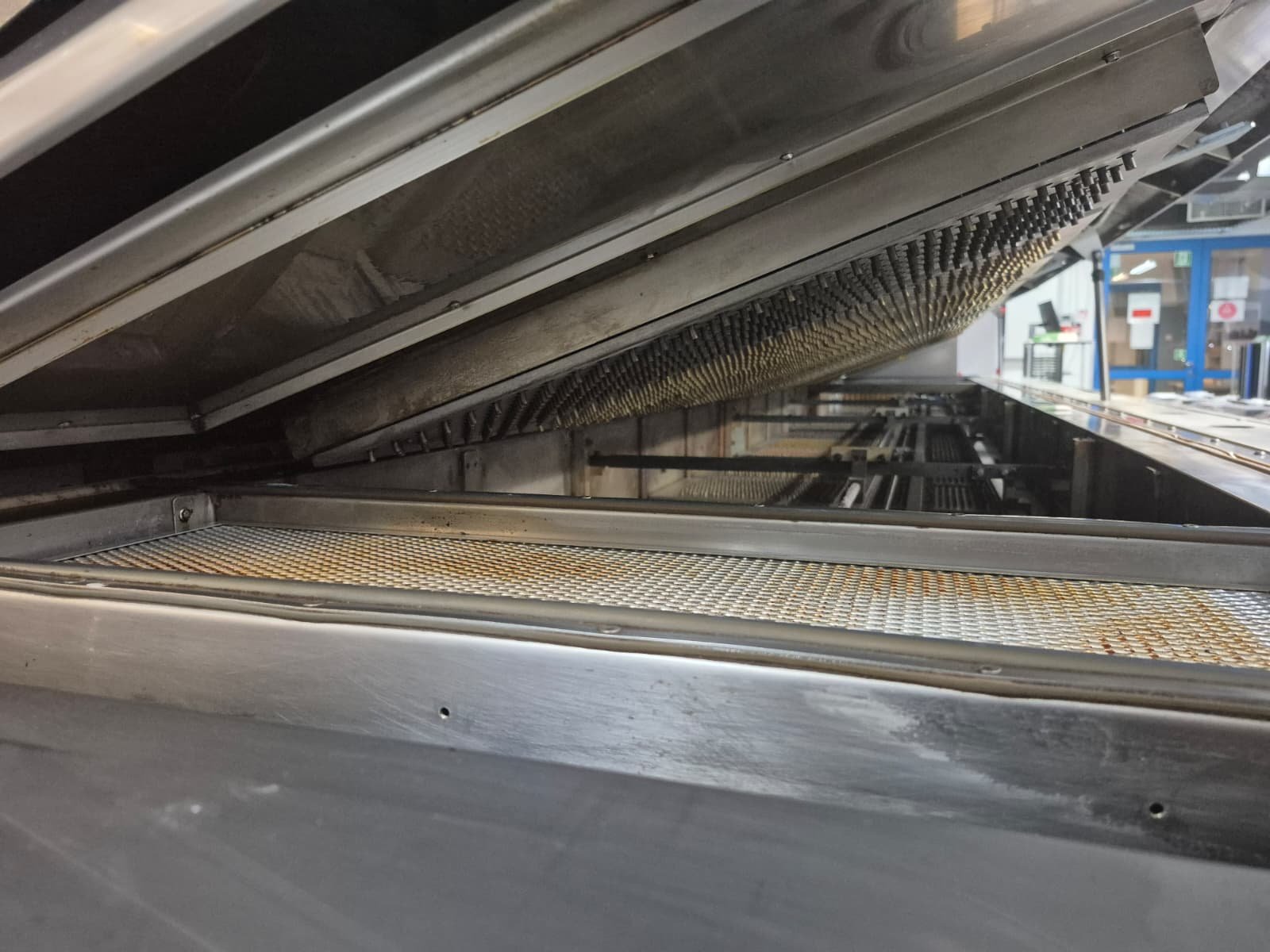

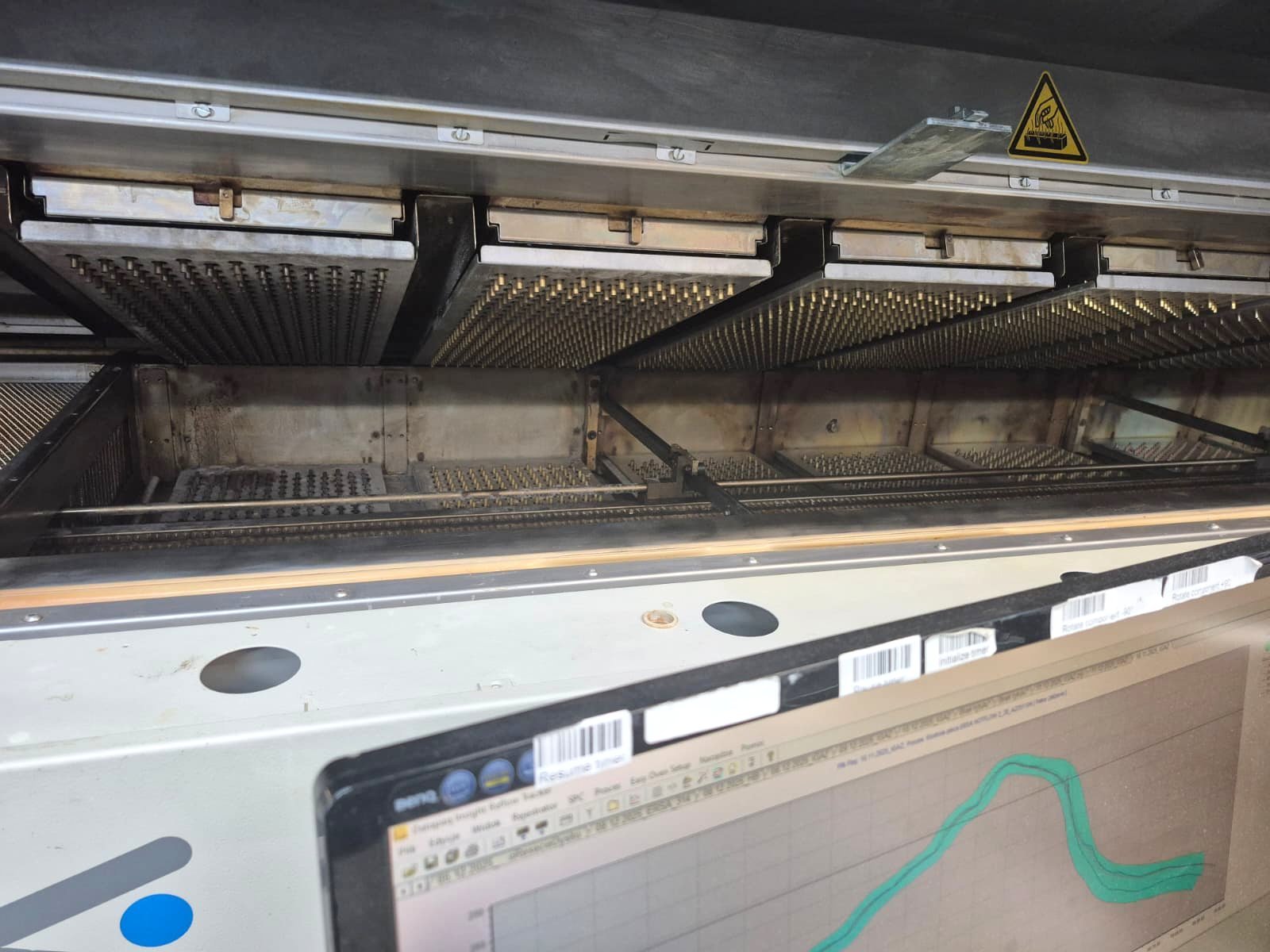

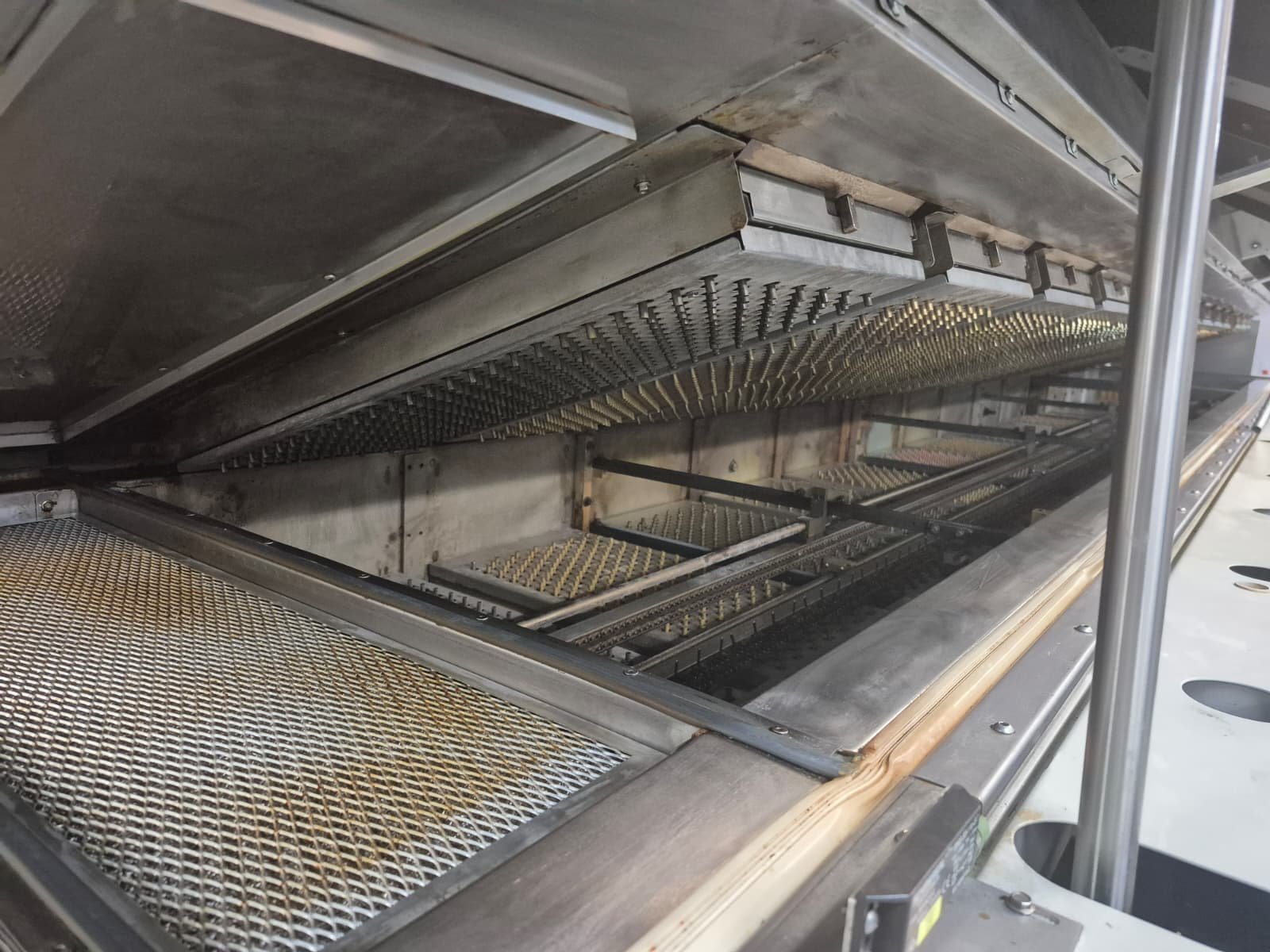

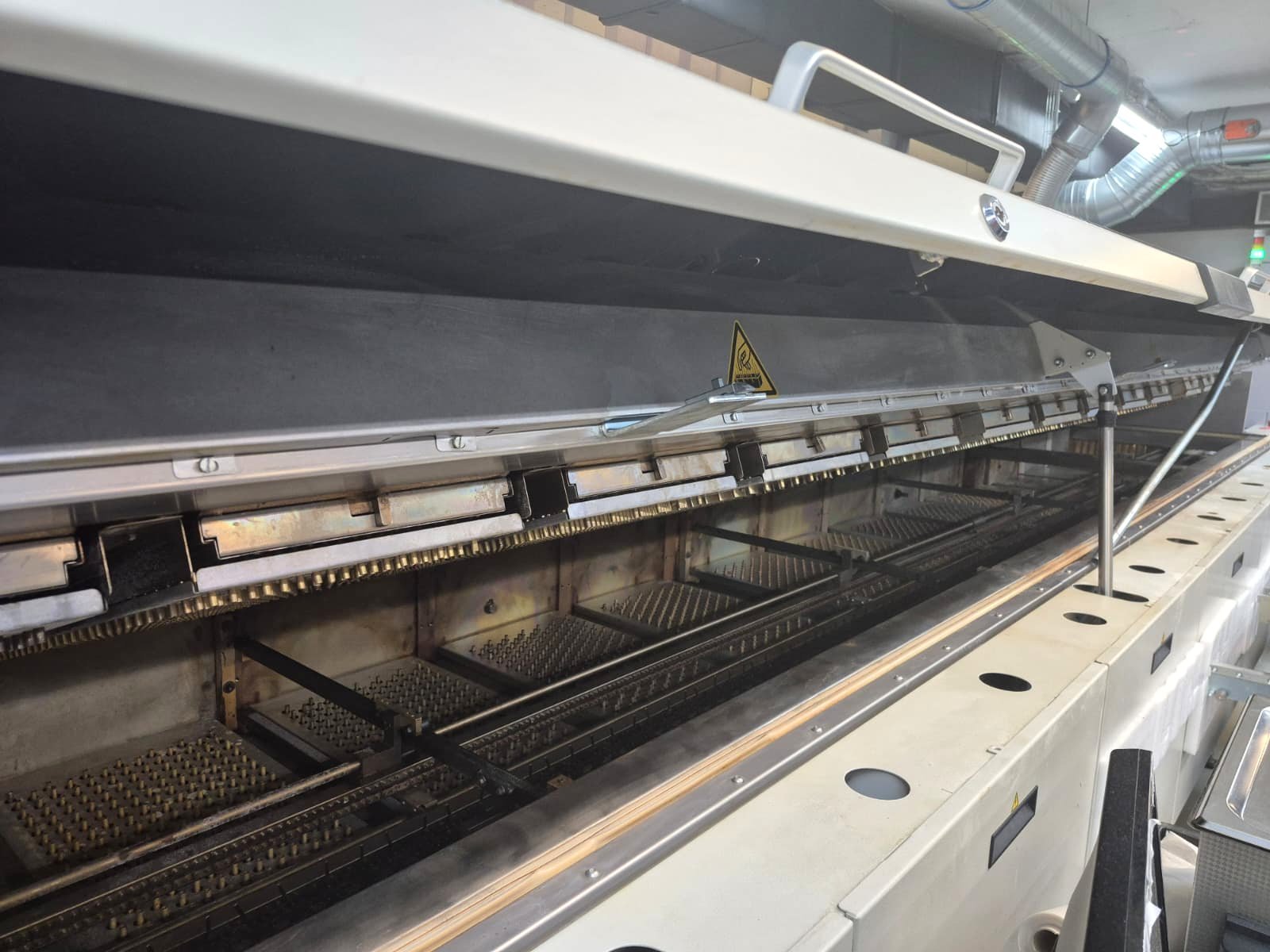

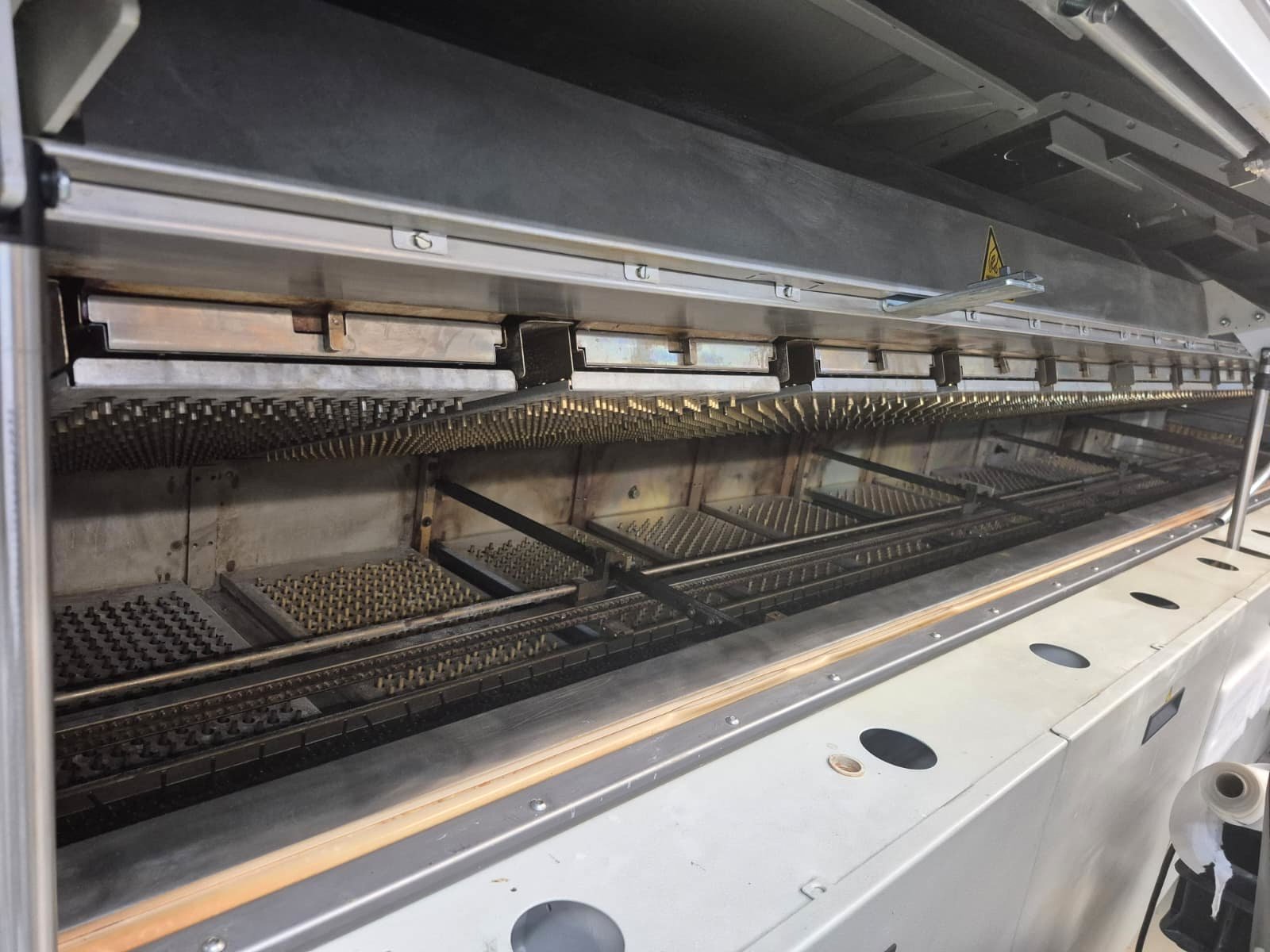

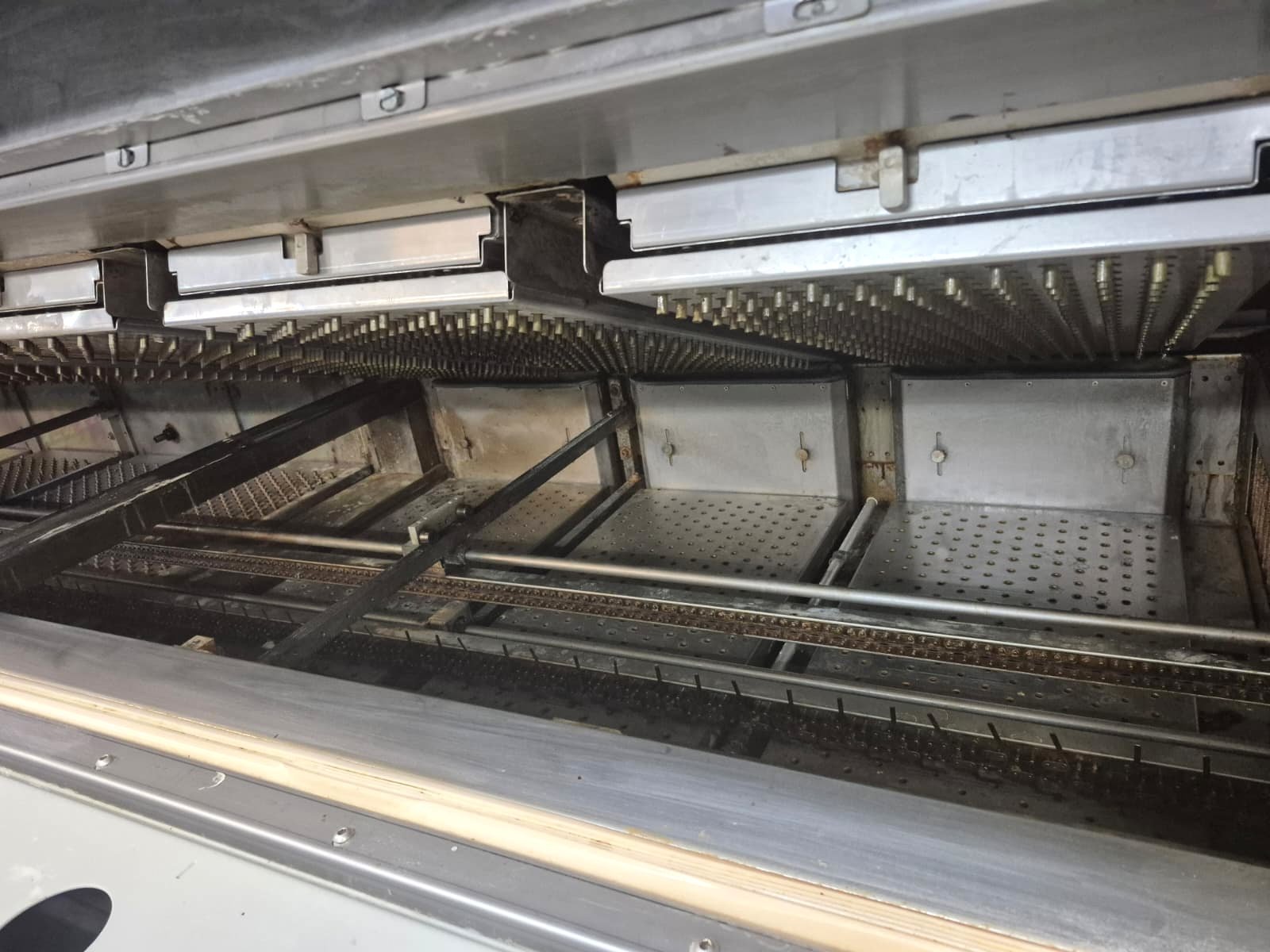

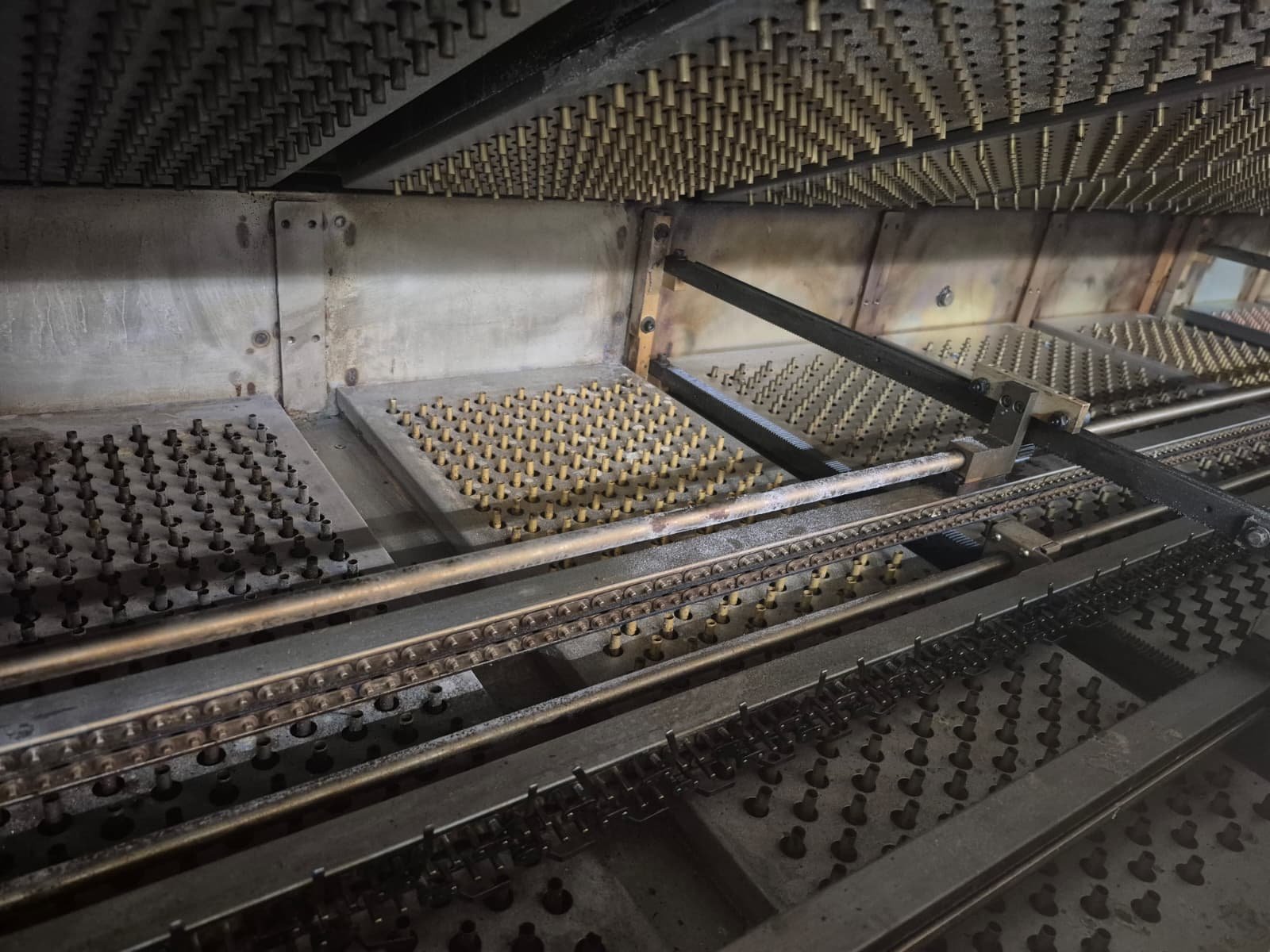

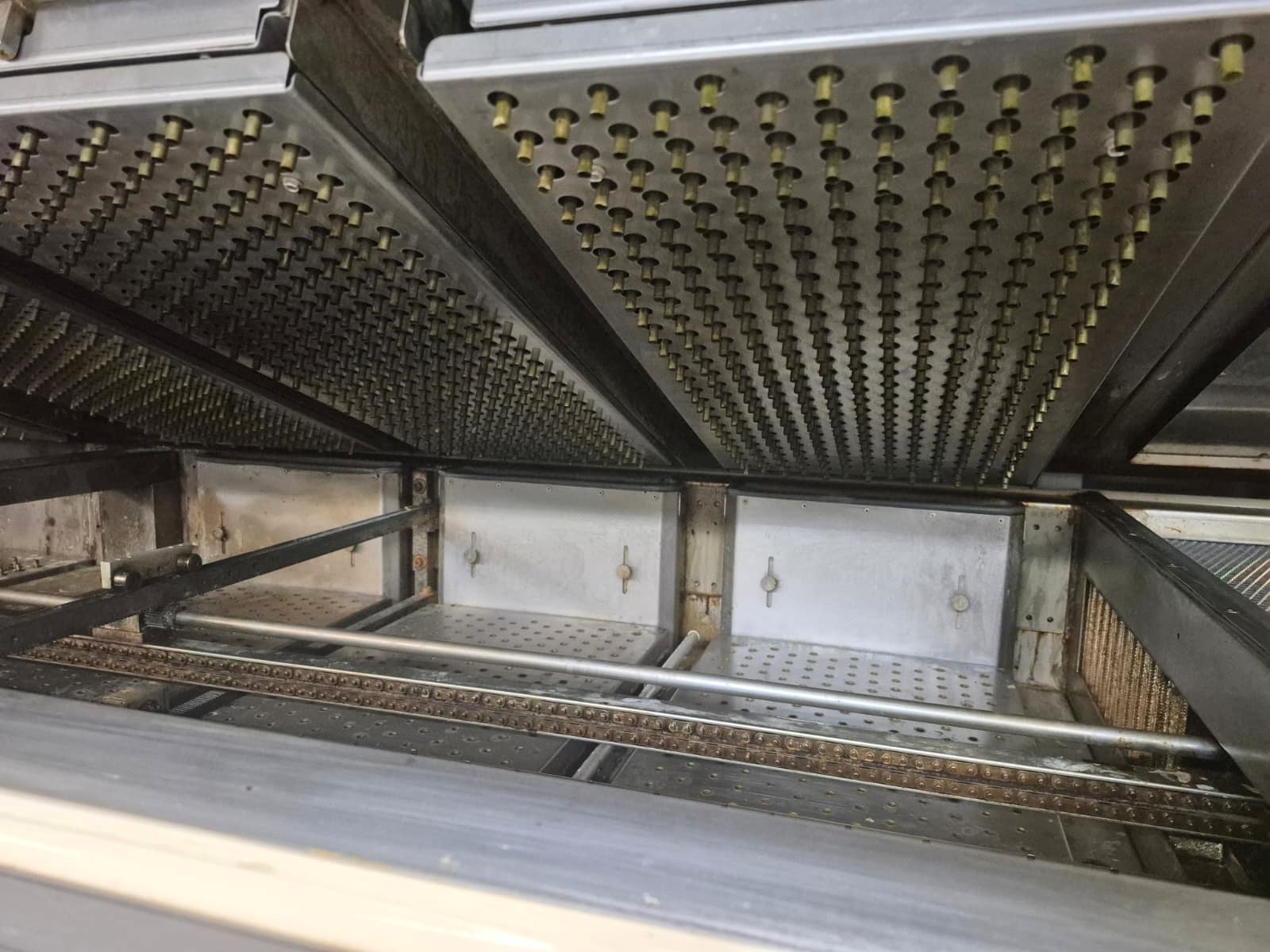

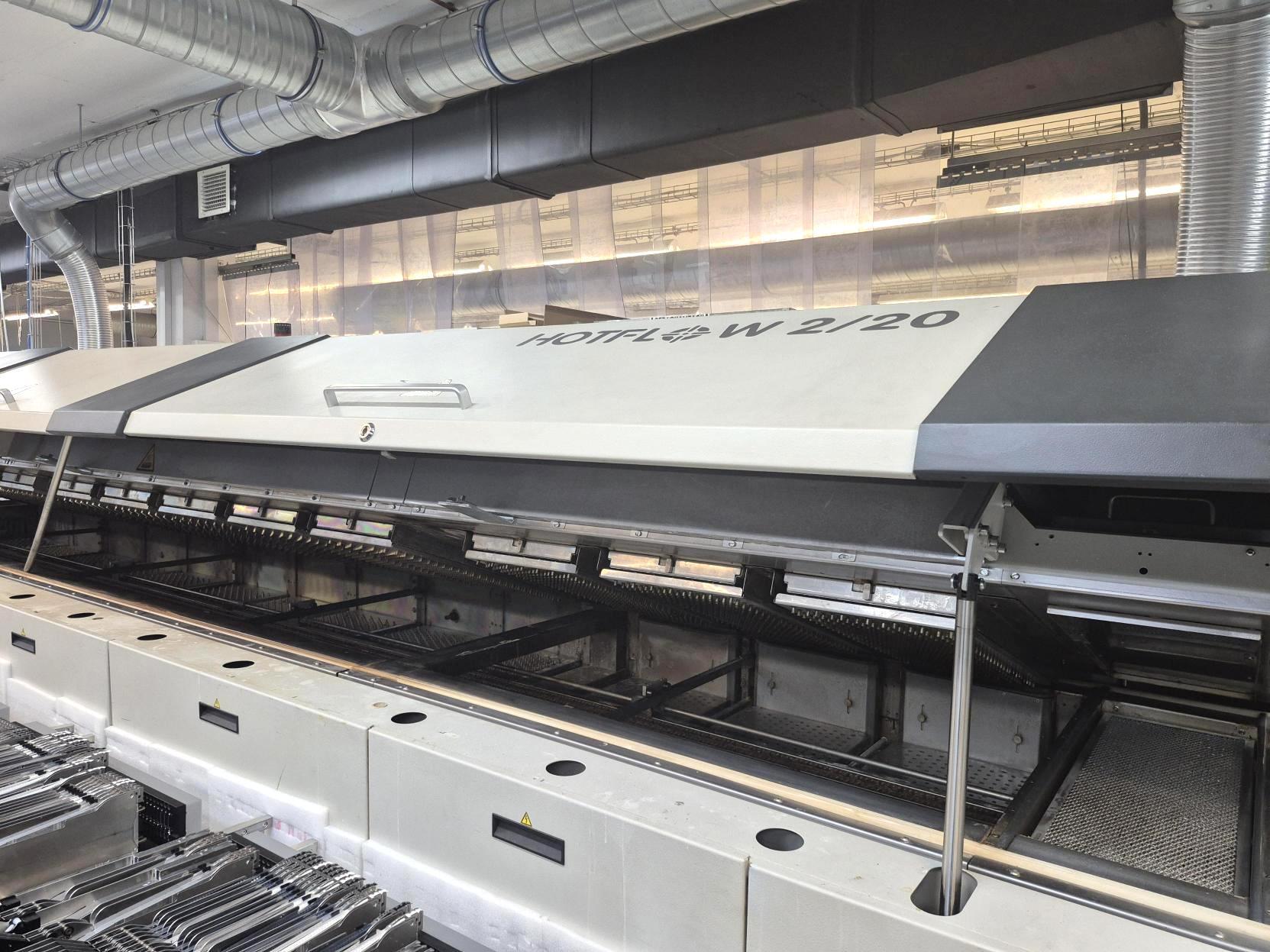

Strefy grzewcze

• liczba stref grzewczych: 10x góra/dół, w tym:

– strefy grzania wstępnego: 7x góra/ 7x dół
– strefy lutowania: 3x góra/ 3x dół

• całkowita długość strefy grzewczej: 3620 mm
• przepływ gazu na strefę: regulowany, do 500 m3/h

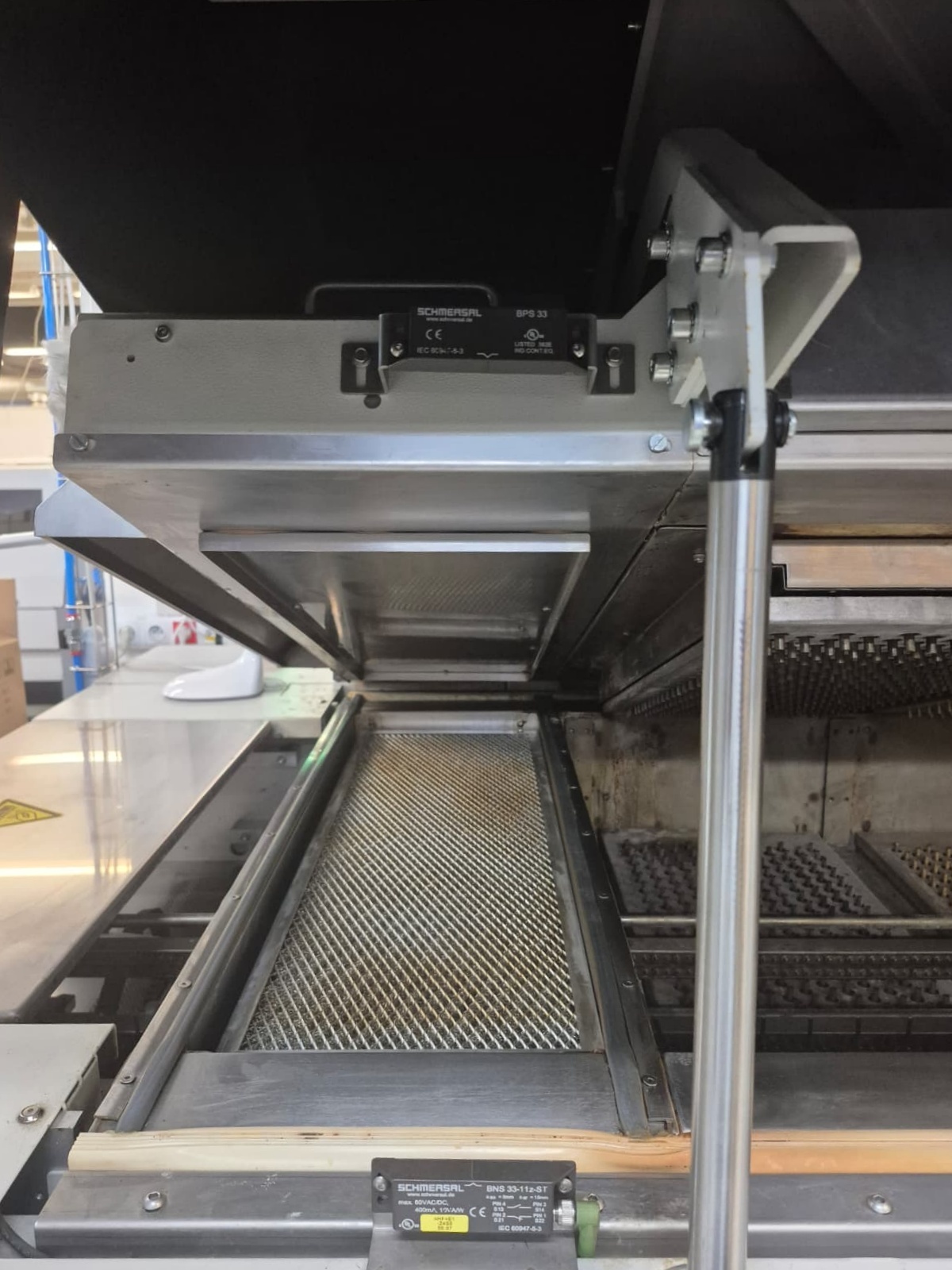

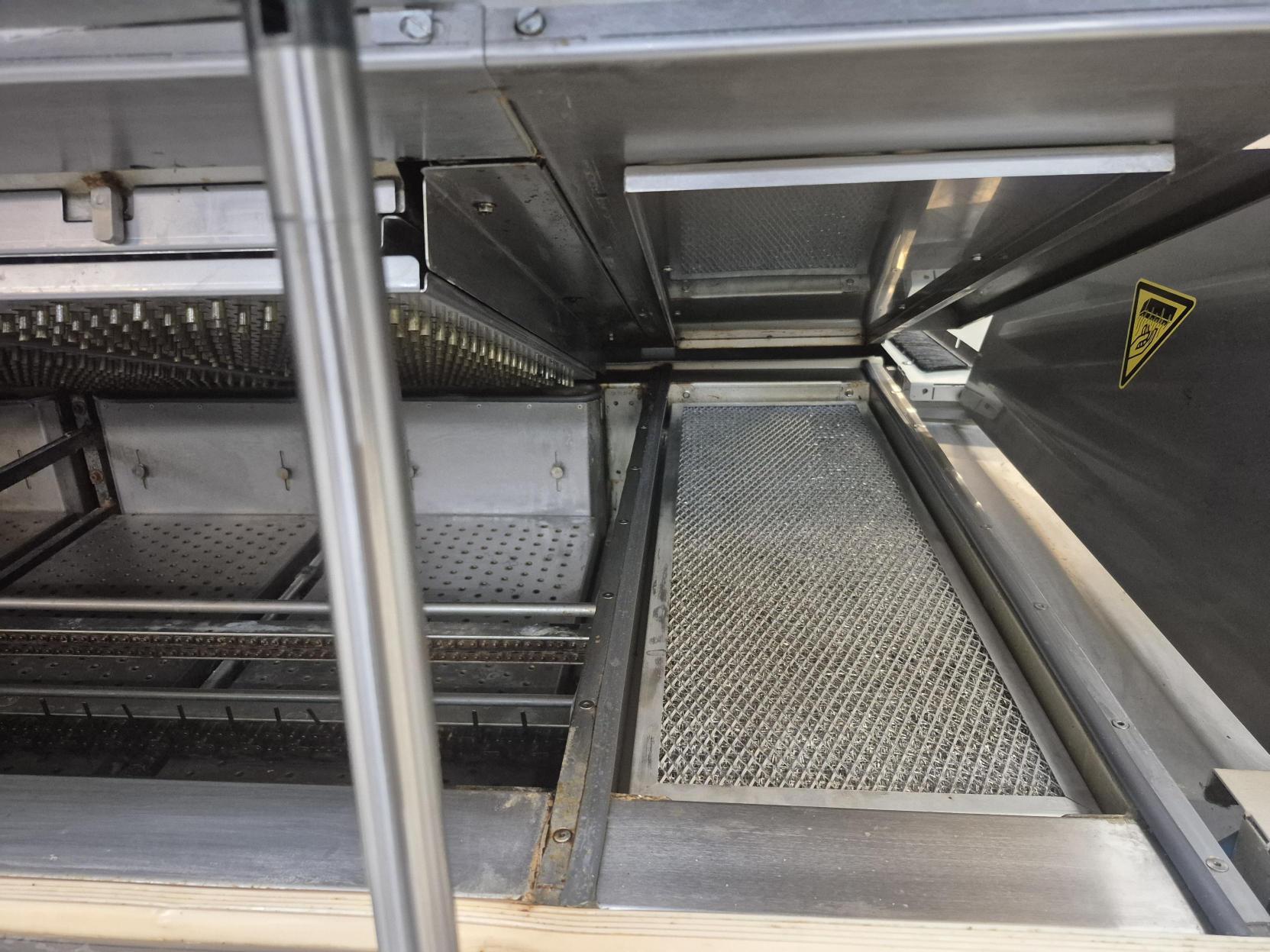

Strefy chłodzenia

• liczba stref chłodzenia: 3x góra/dół
• całkowita długość strefy chłodzenia: 1200 mm
• chłodziwo: woda/powietrze

Wyposażenie pieca reflowowego ERSA

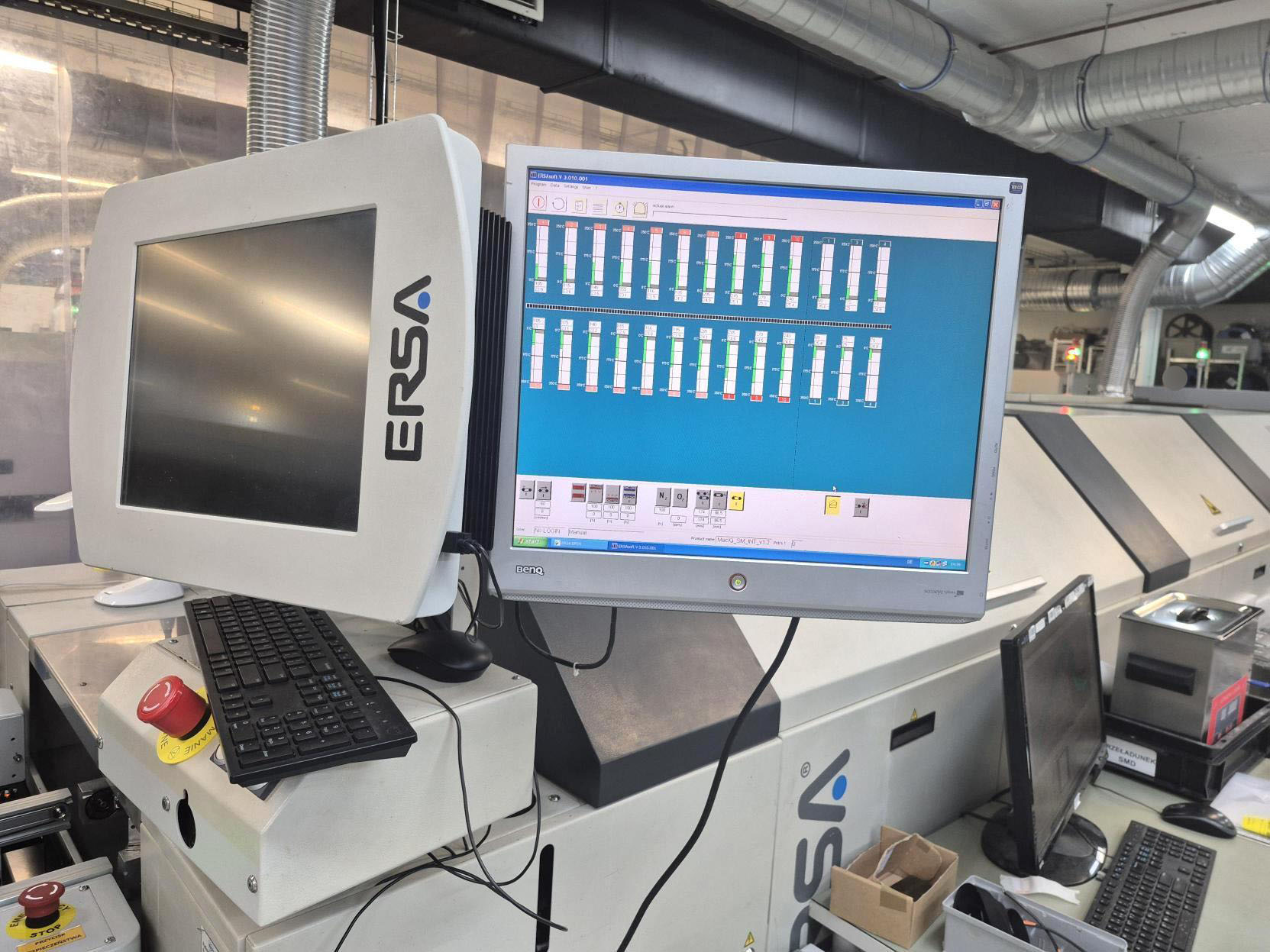

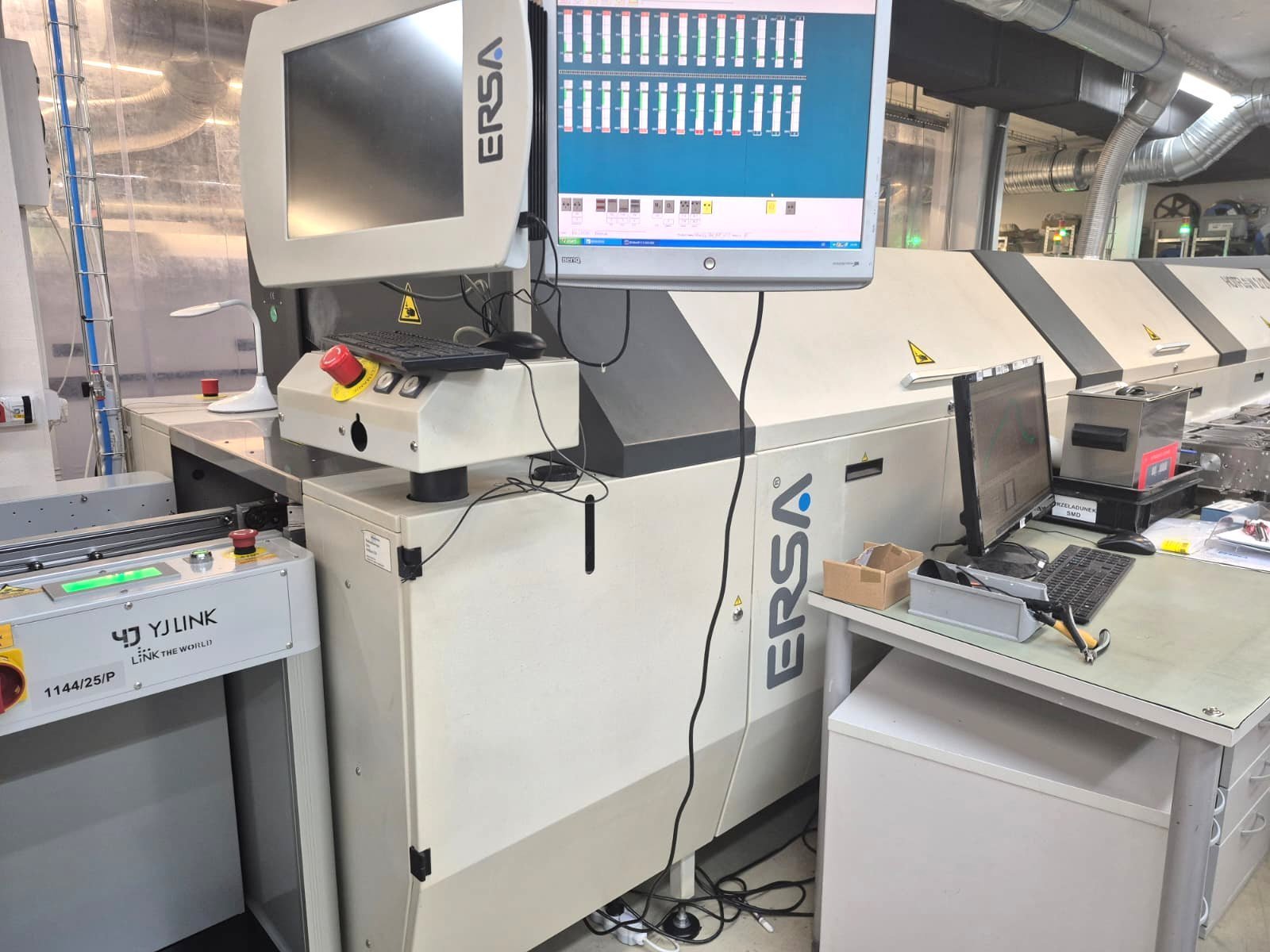

• system sterowania z oprogramowaniem ERSAsoft
• monitorowanie atmosfery procesowej na strefę (1 szt.)
• czyszczenie atmosfery procesowej w strefie chłodzenia
• regulacja prędkości wentylatora w strefach grzania i chłodzenia

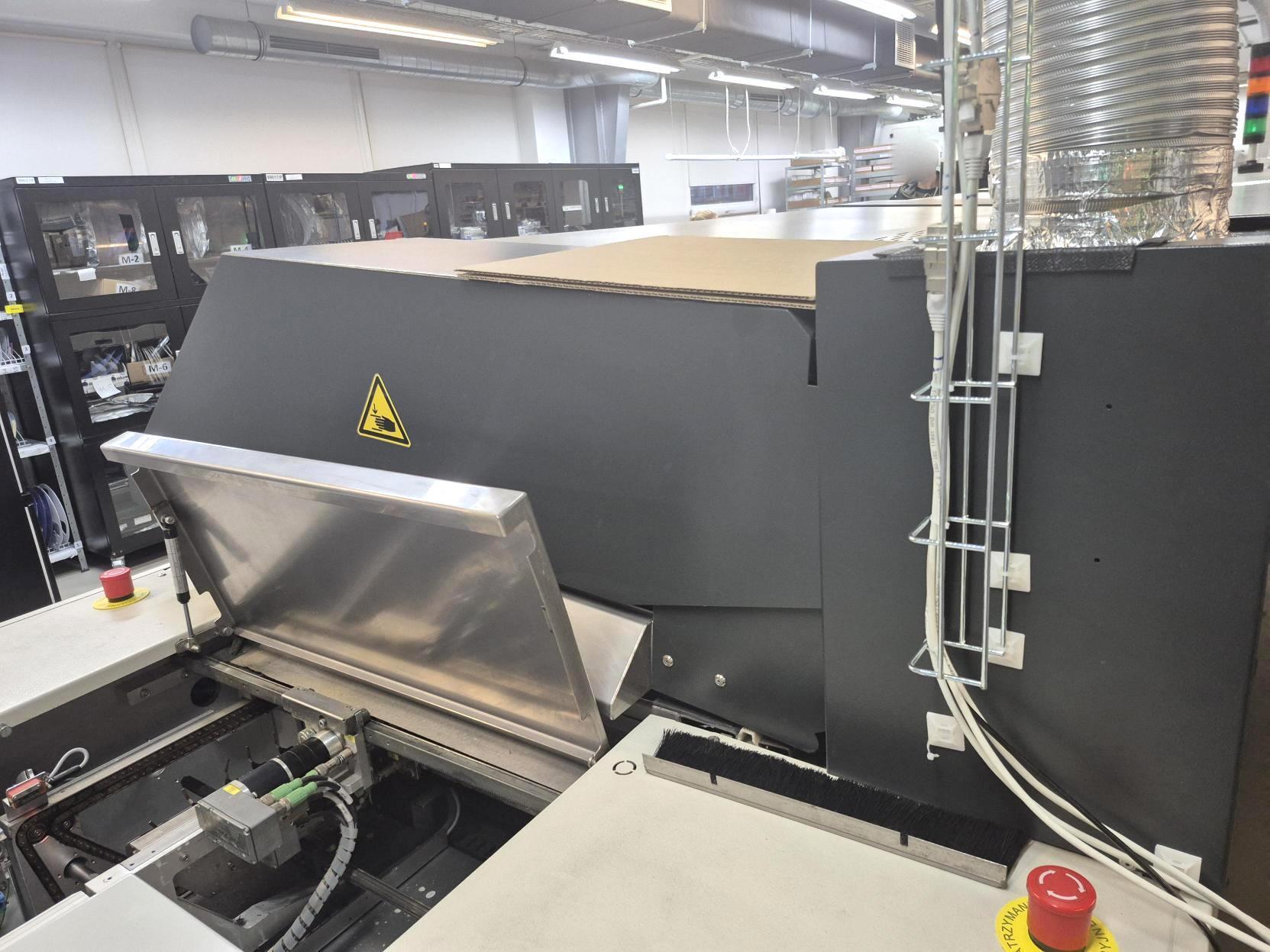

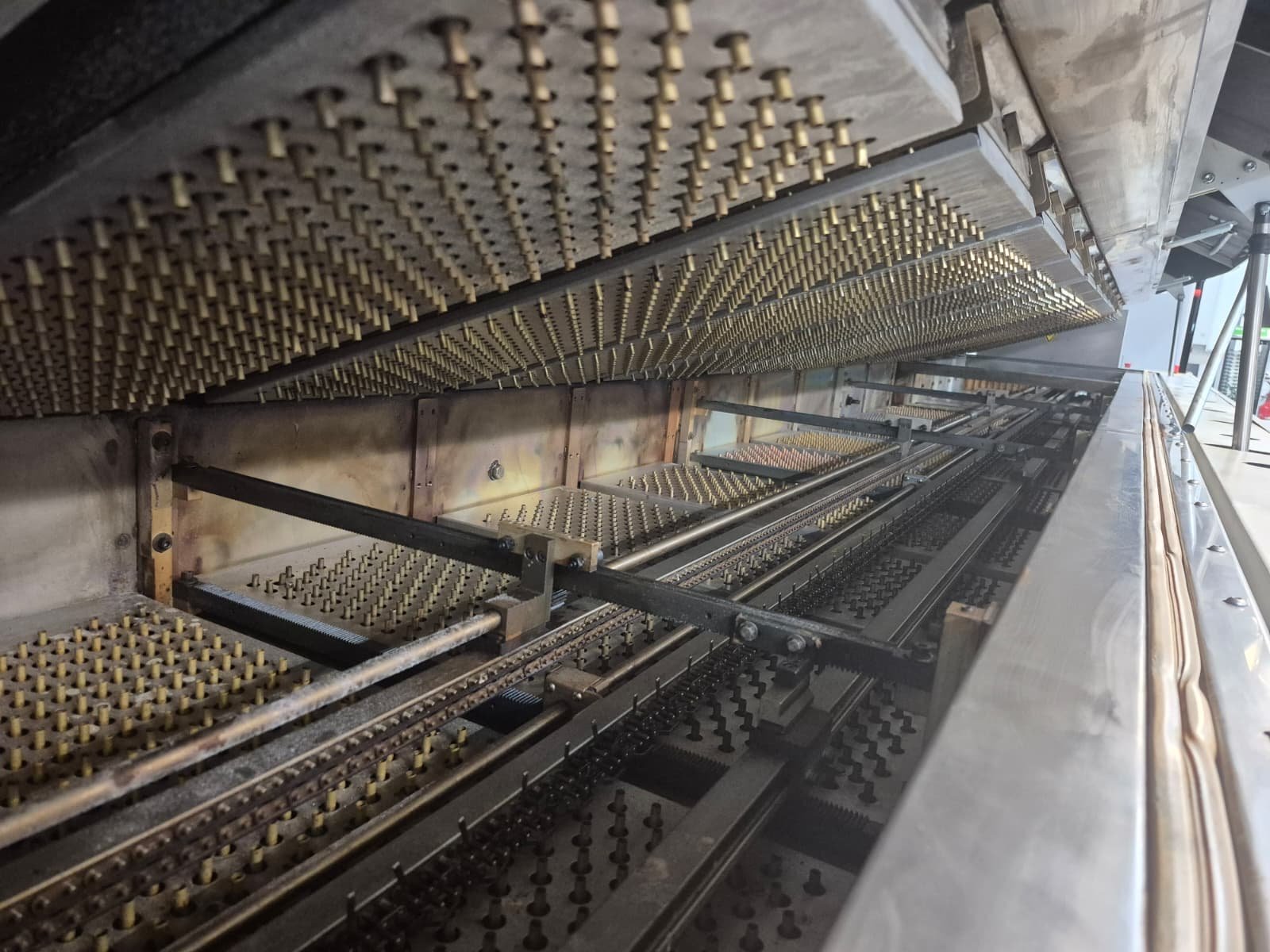

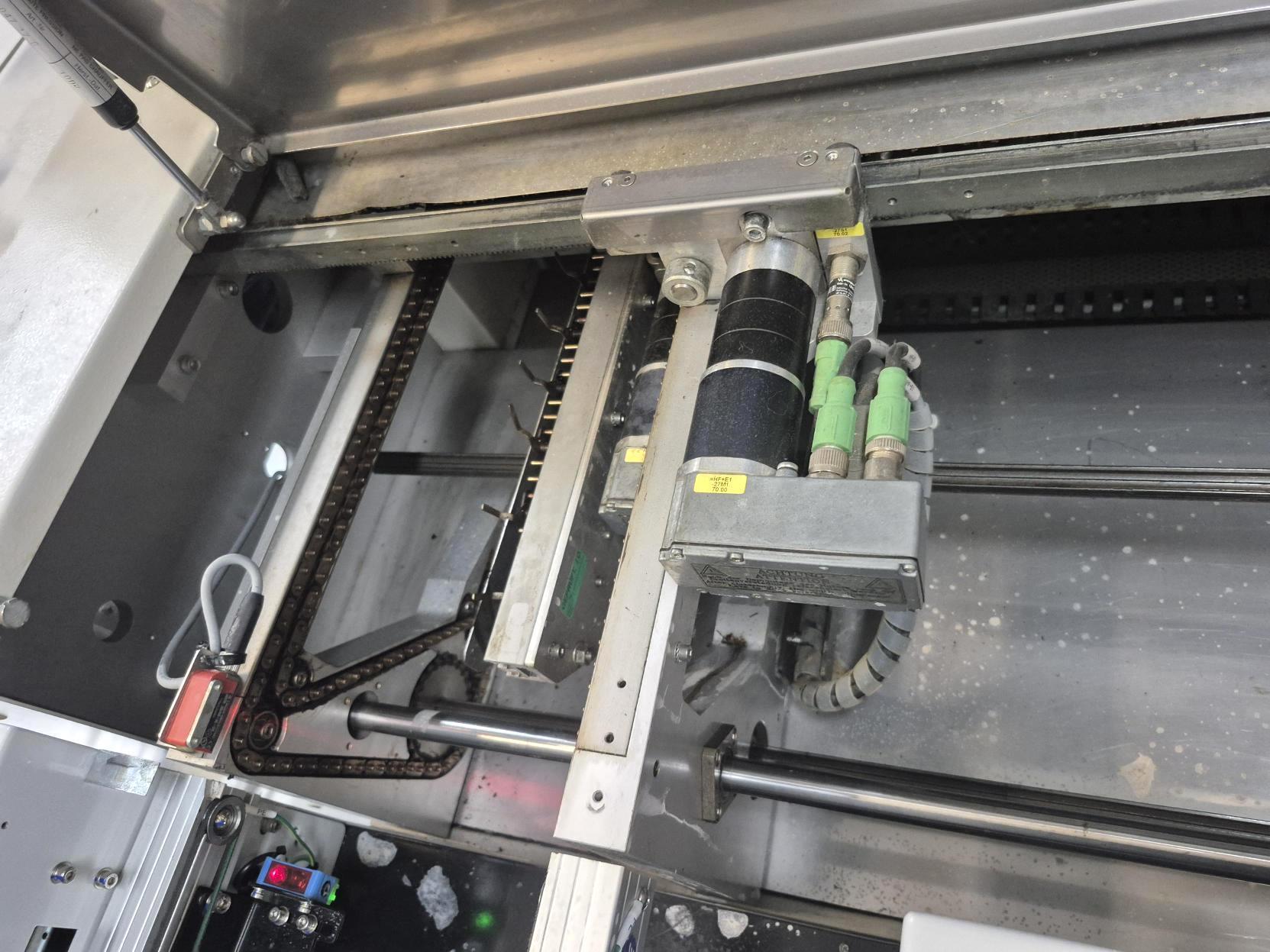

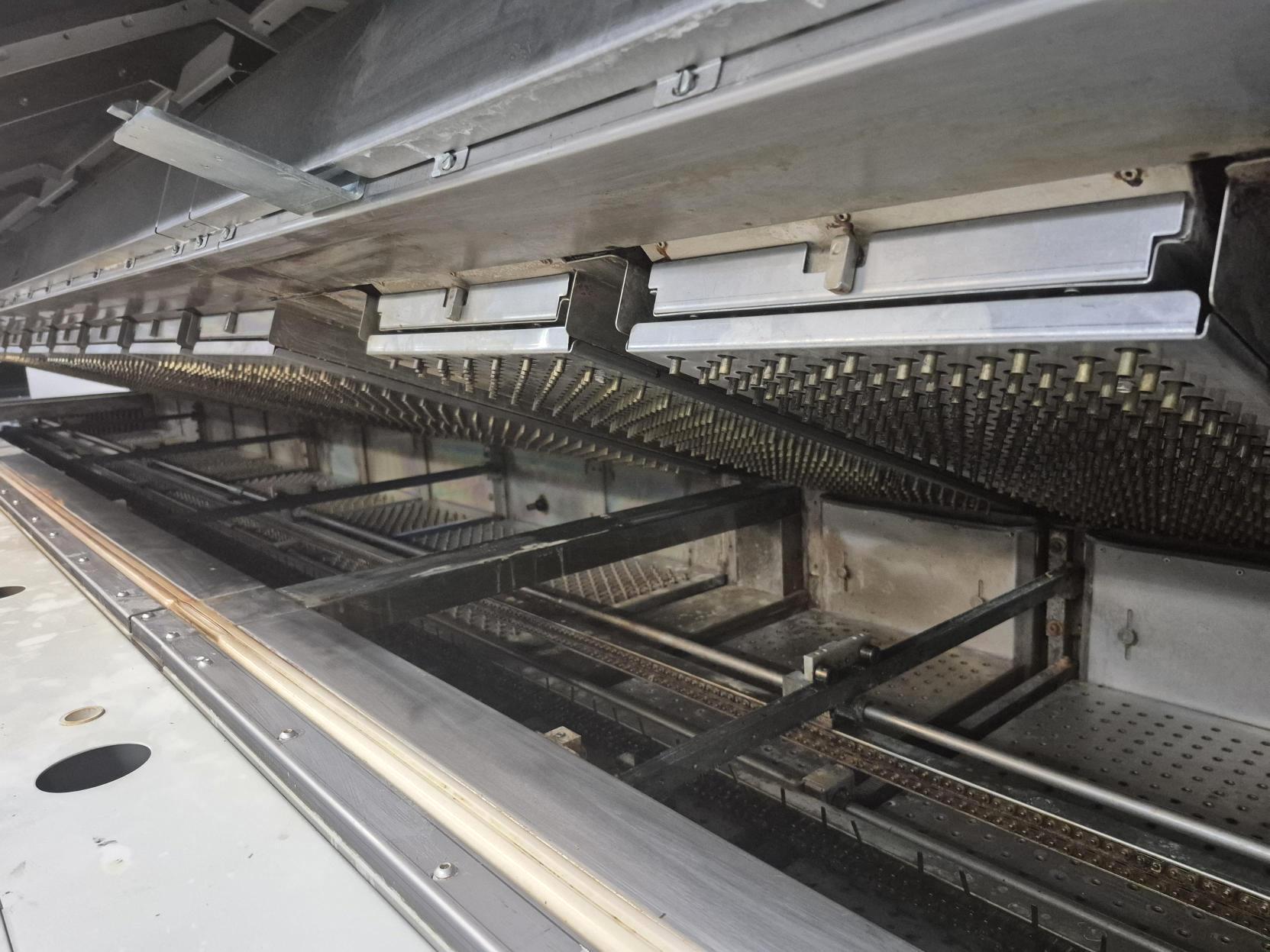

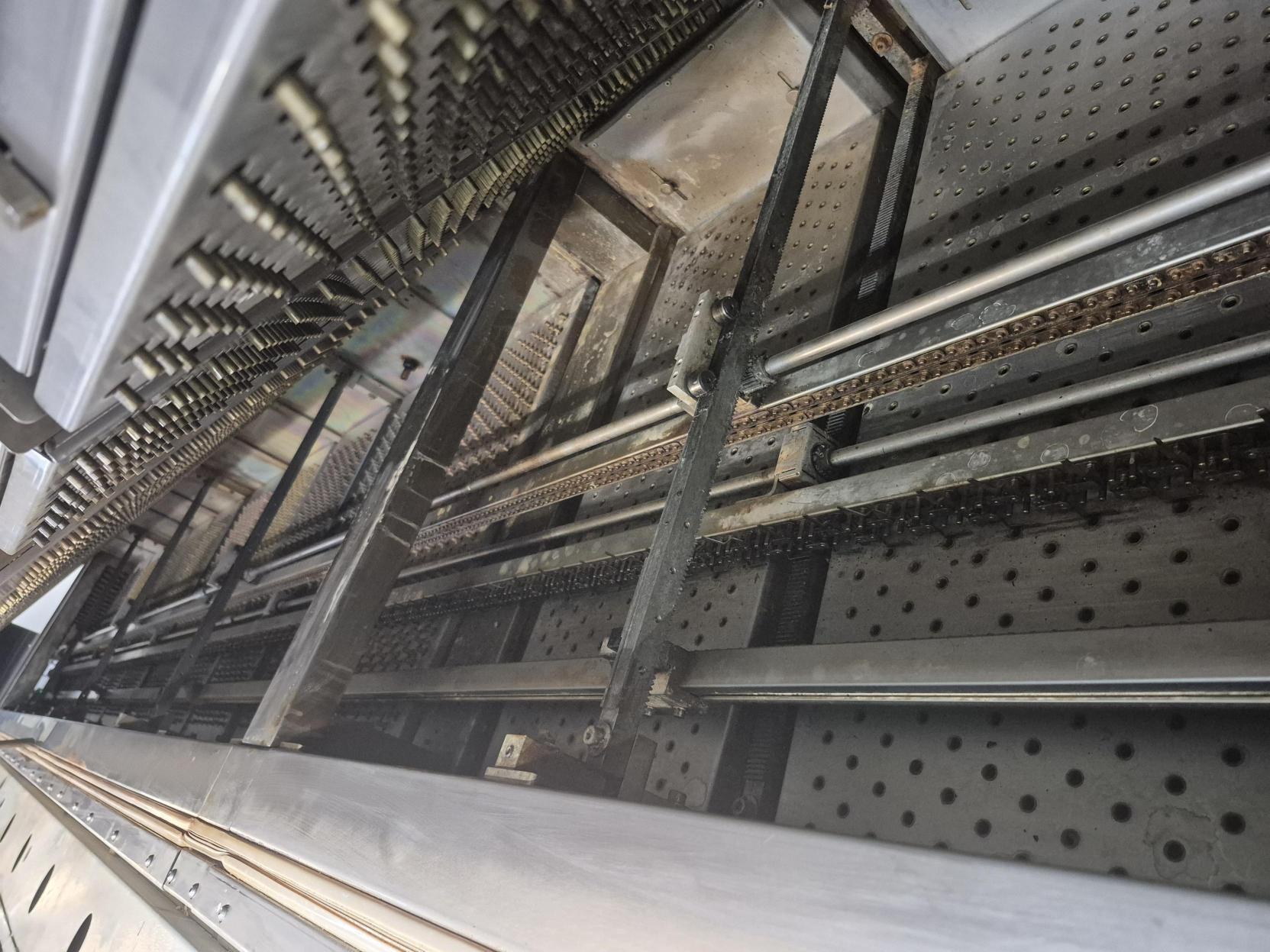

• przenośnik łańcuchowy

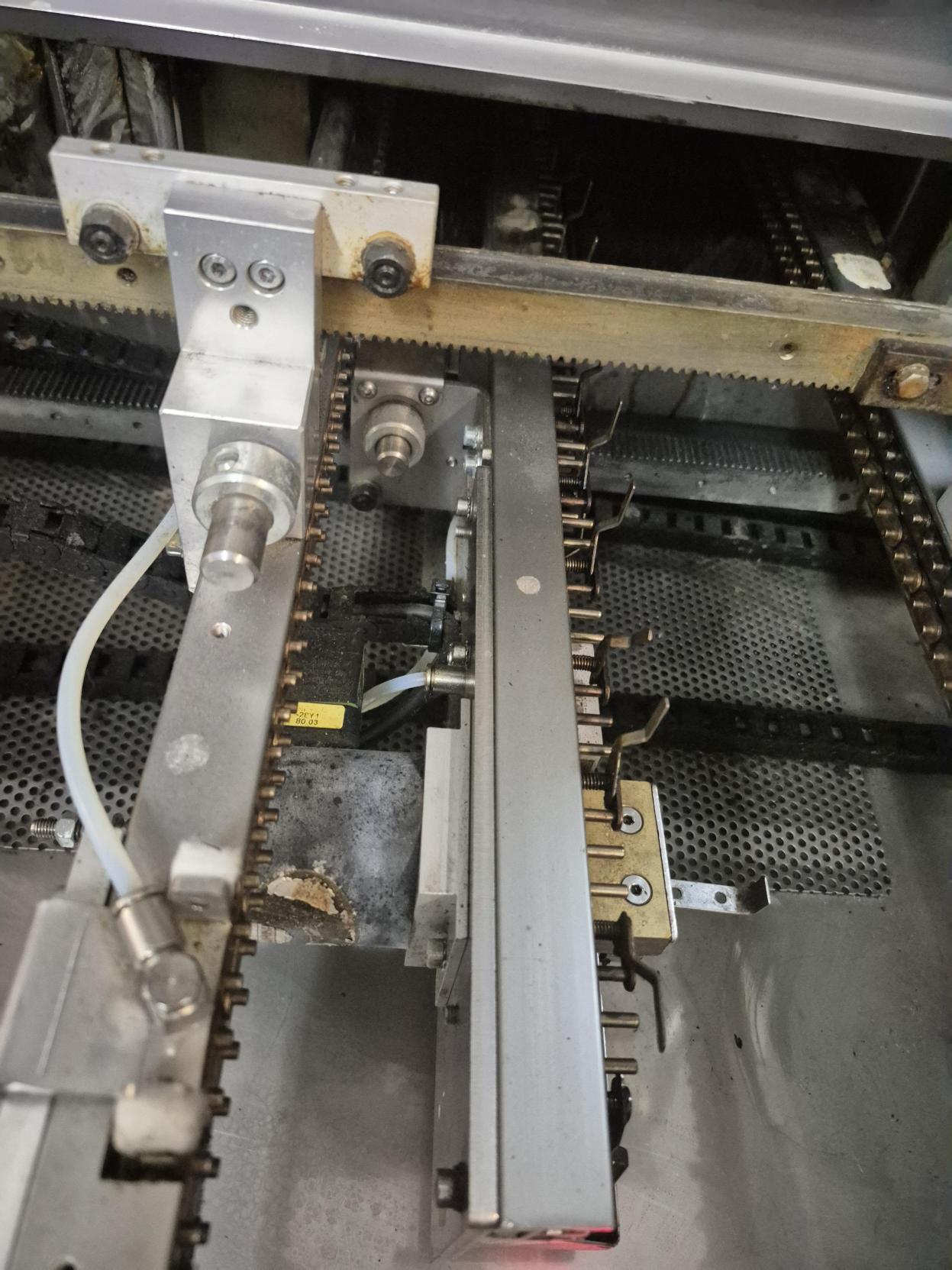

• regulacja szerokości przenośnika łańcuchowego za pomocą przycisku
• automatyczne smarowanie łańcucha przenośnika i podparcia centralnego
• wyłącznik główny (1 szt.)

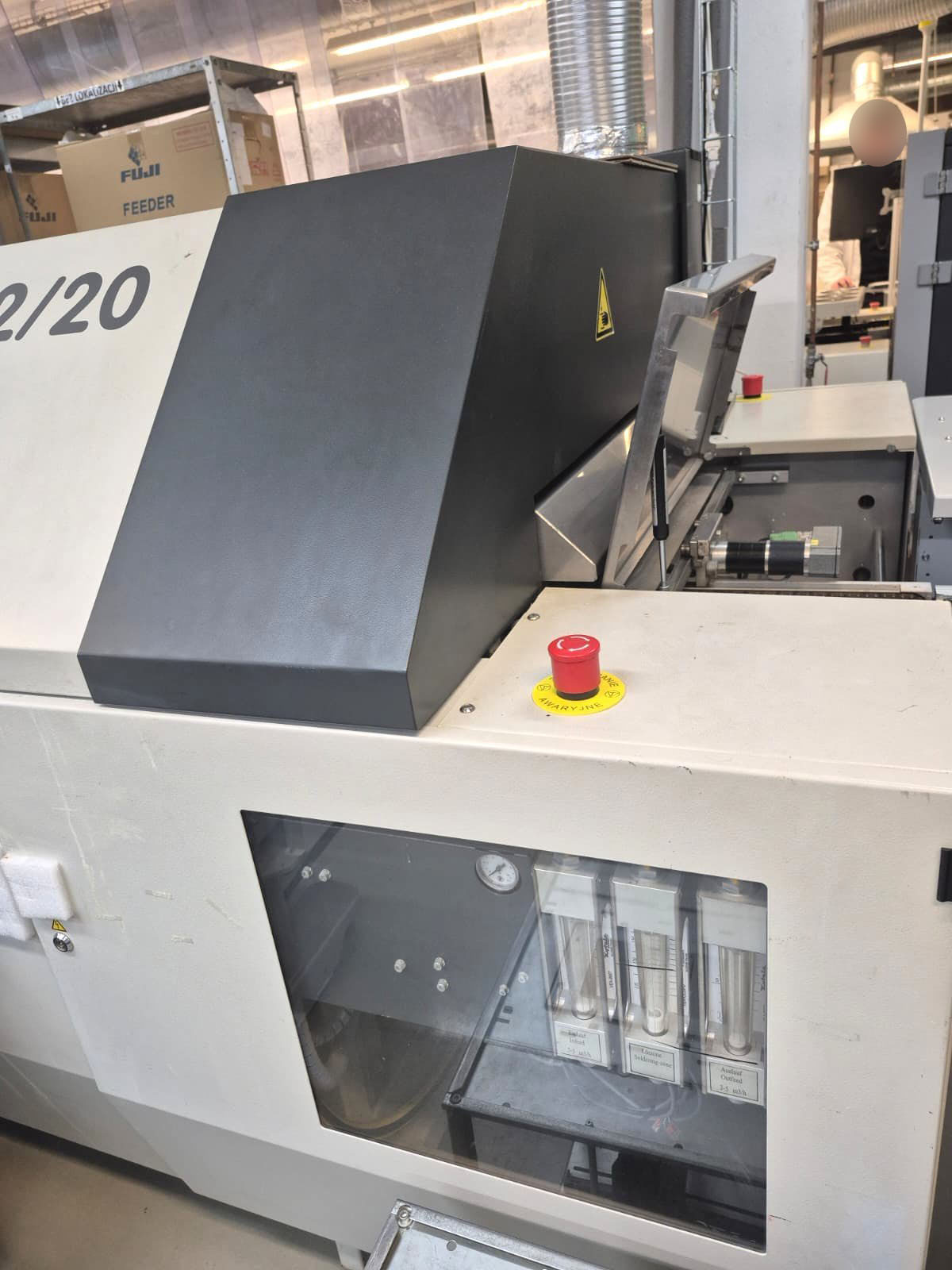

• przycisk zatrzymania awaryjnego (4 szt.)

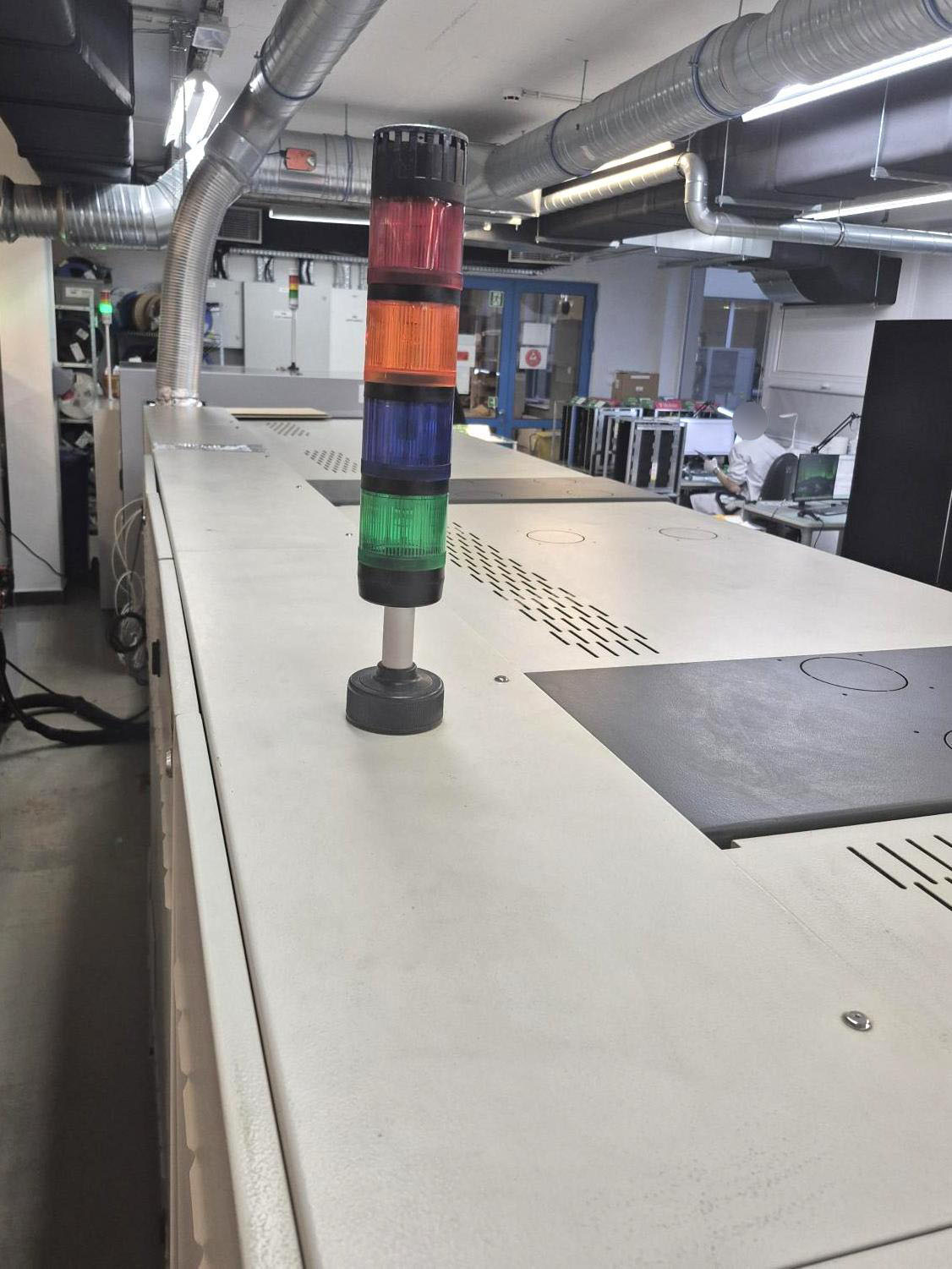

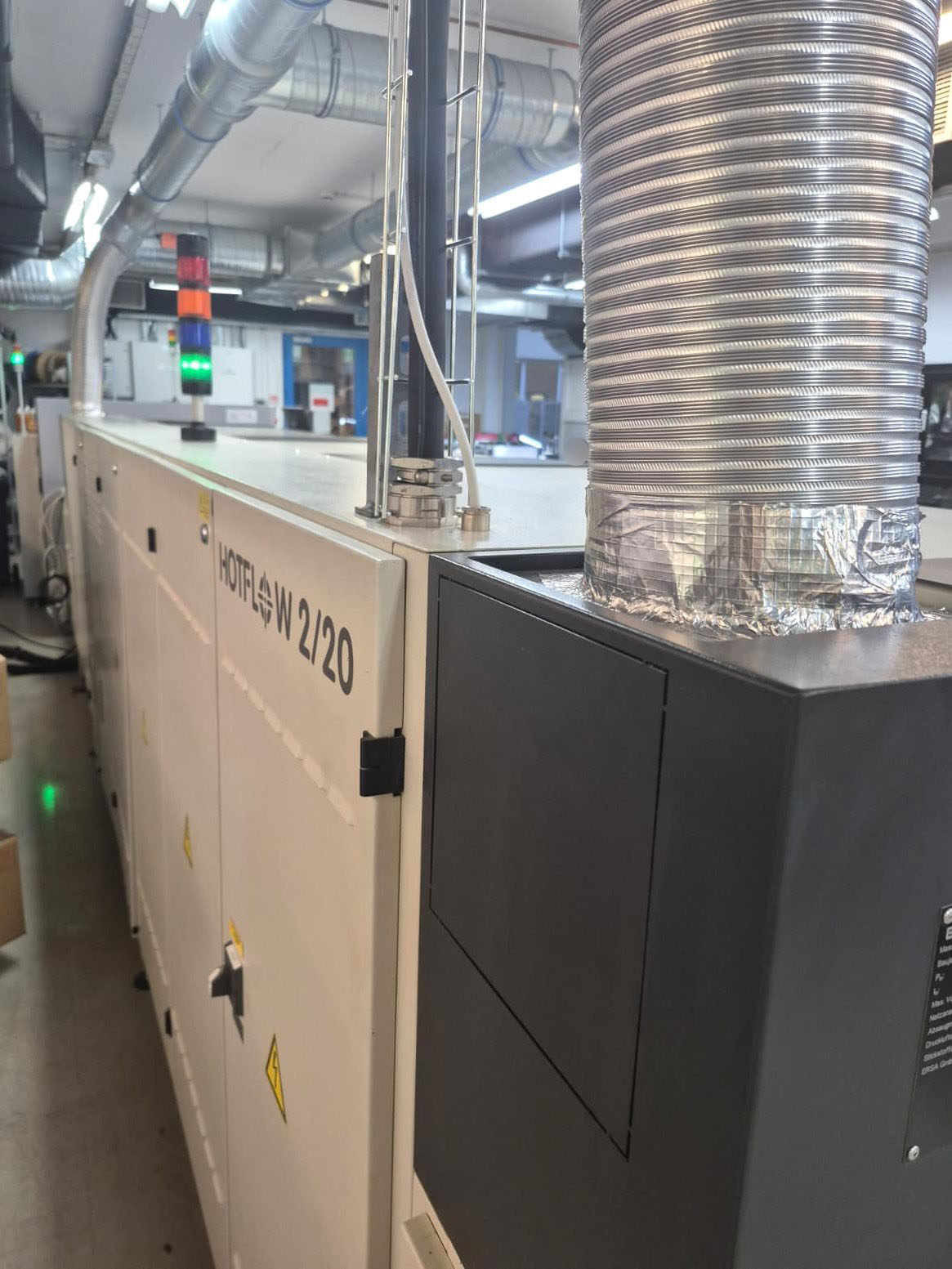

• lampa sygnalizująca stan pracy maszyny
