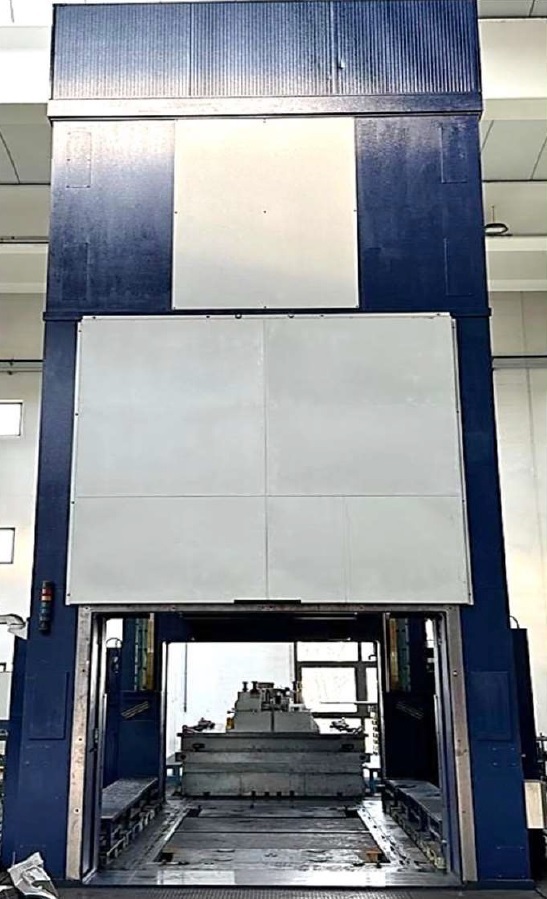

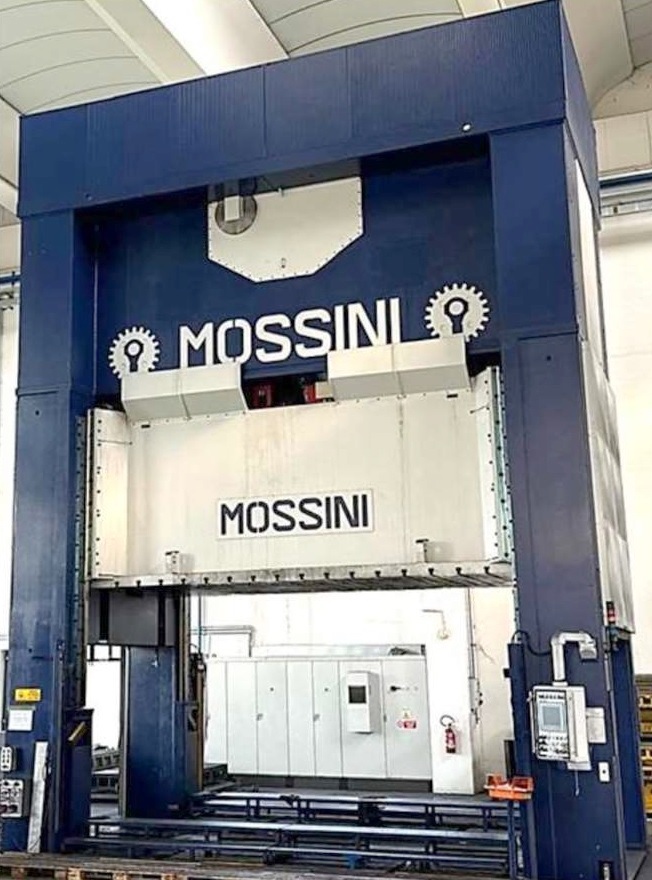

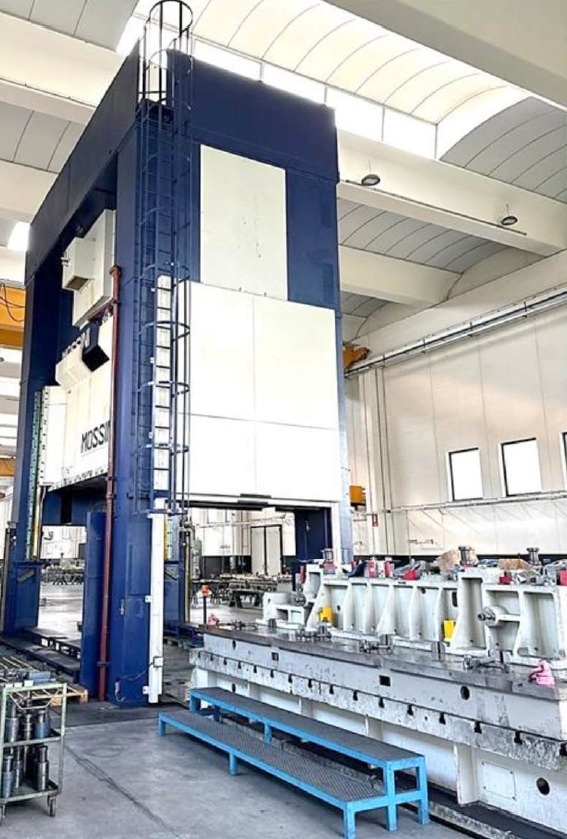

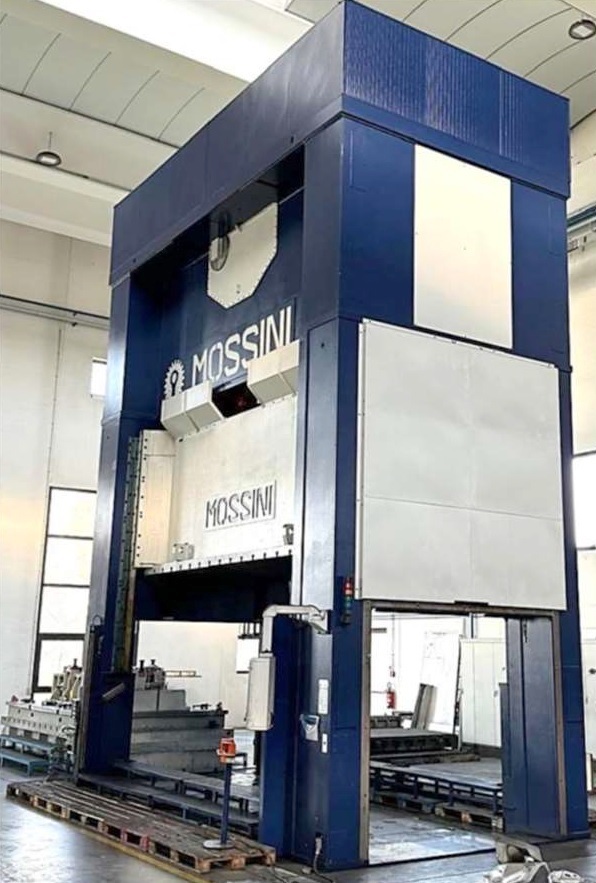

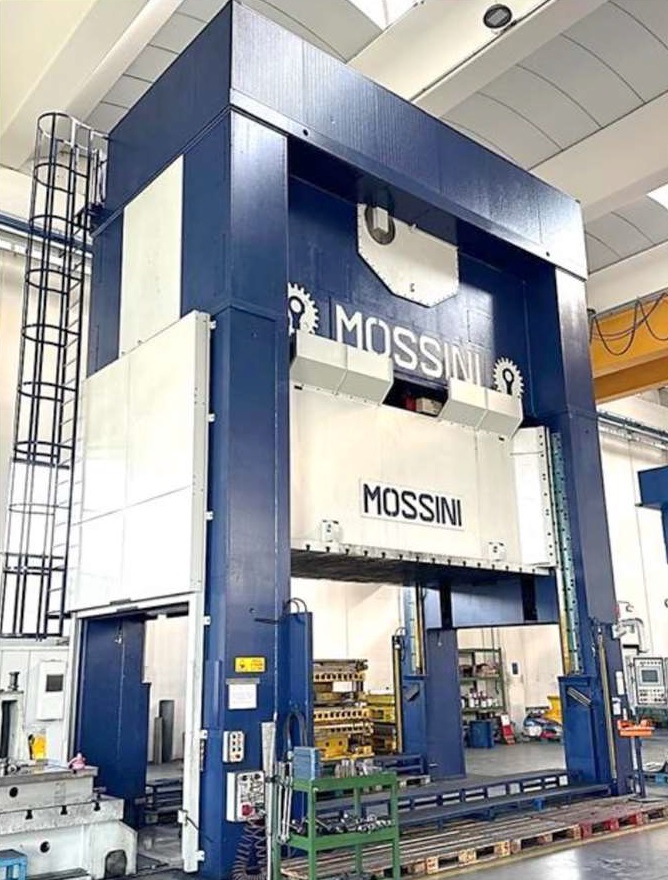

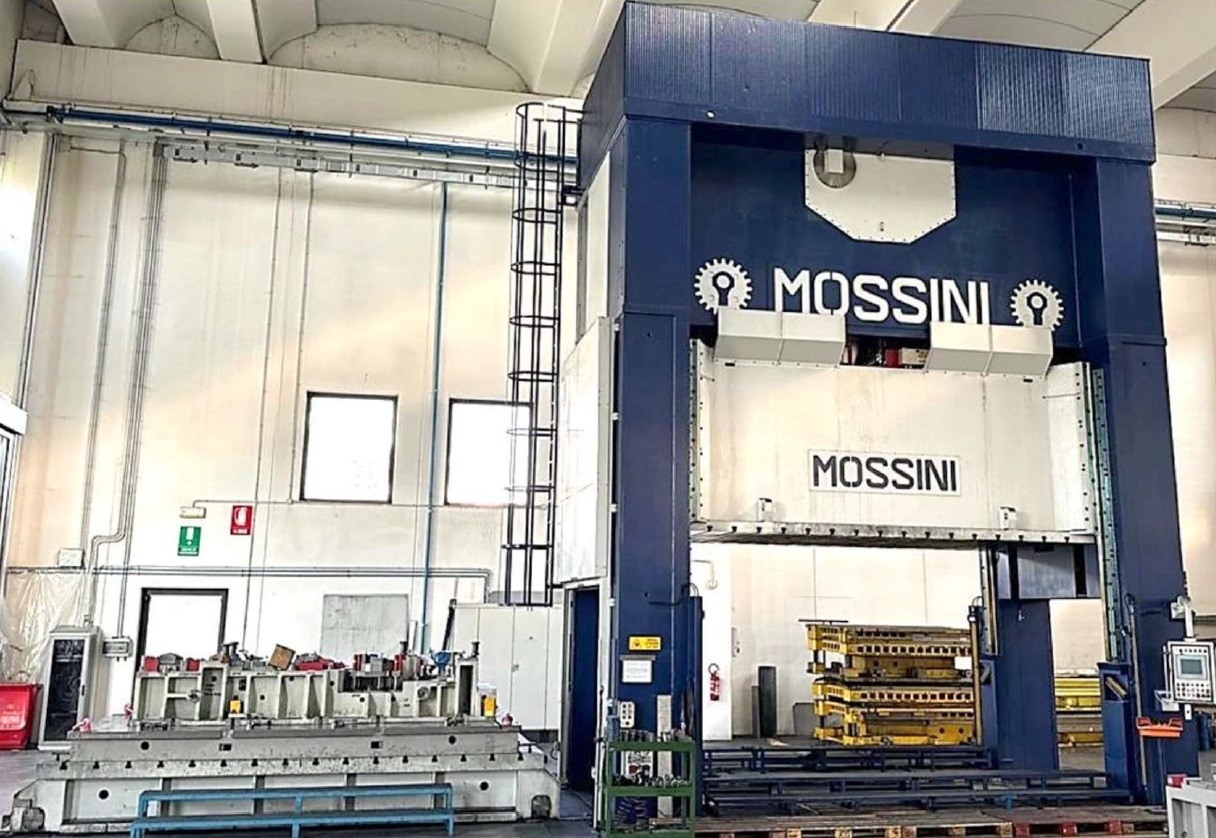

Prasa mechaniczna MOSSINI PDM/4B 1000T

Prasa mechaniczna MOSSINI PDM/4B 1000T zbudowana została w 2009 roku we Włoszech przez Mossini SpA. Maszyna przeznaczona jest do precyzyjnego wykrawania, tłoczenia i formowania elementów wielkogabarytowych. Połączenie wysokiej siły nacisku z szerokimi możliwościami obróbczymi sprawia, że prasa doskonale nadaje się do seryjnej produkcji elementów wykorzystywanych m.in. w przemyśle motoryzacyjnym lub maszynowym.

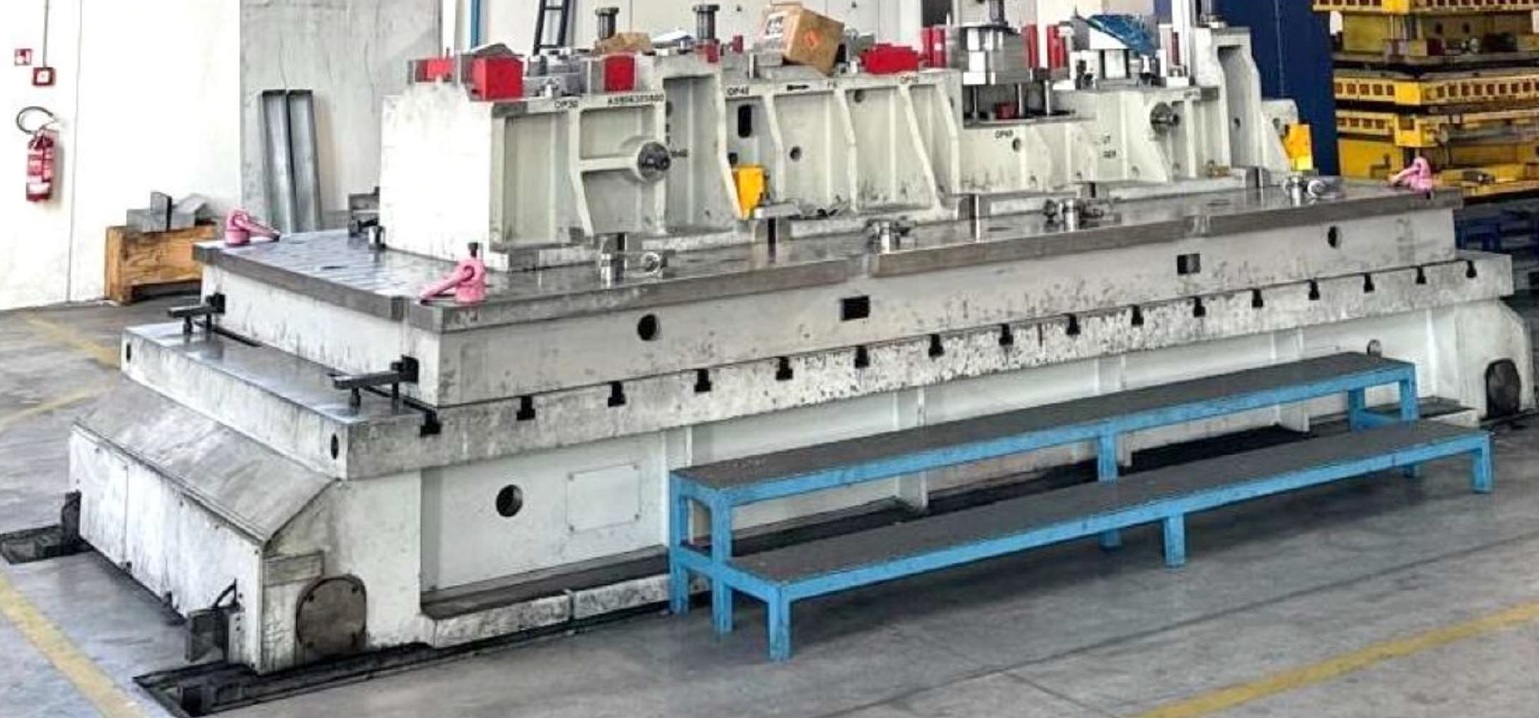

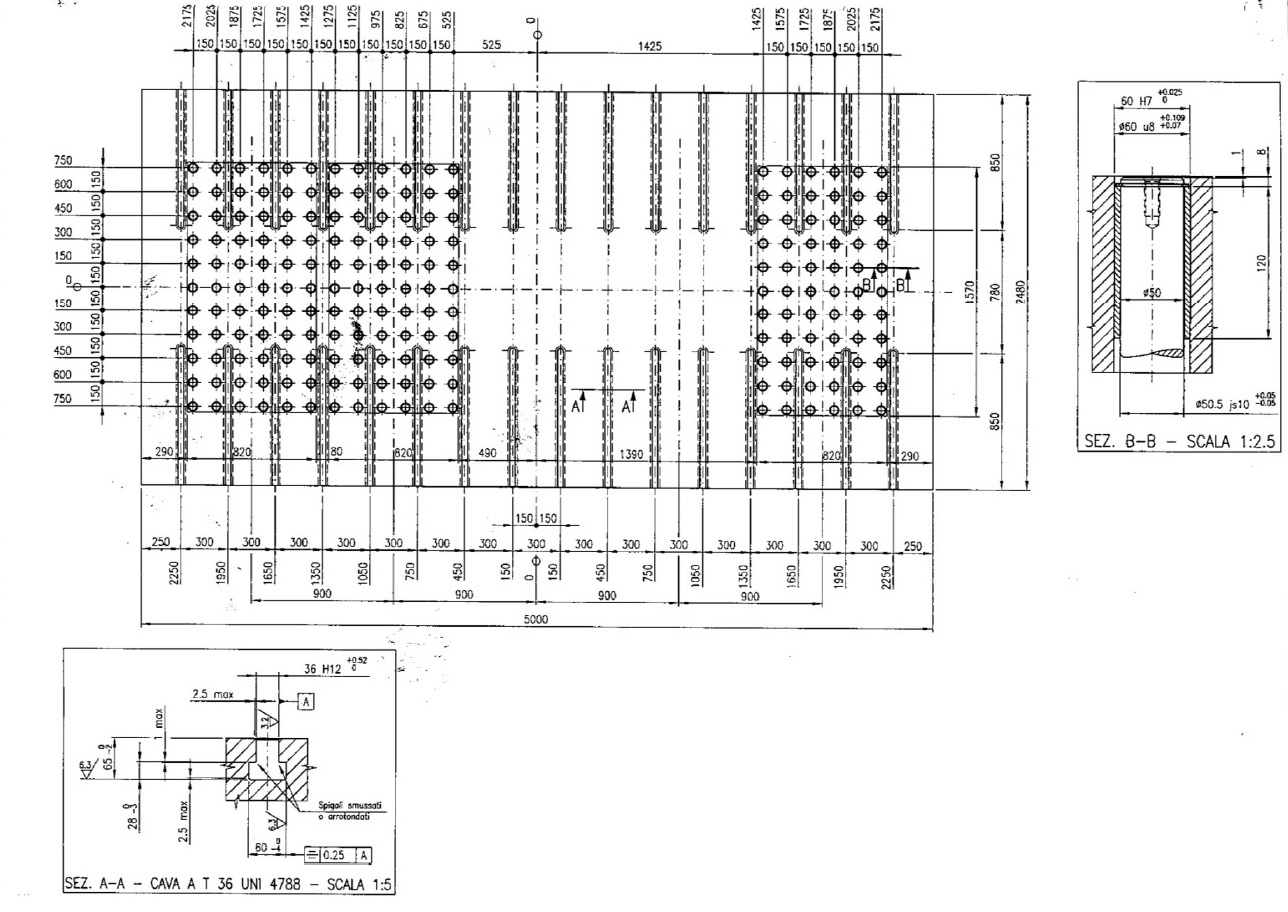

MOSSINI PDM/4B 1000 wyróżnia się wysoką siłą nacisku wynoszącą 1000 ton. Jej układ napędowy oparty jest na kole zamachowym oraz przekładni mimośrodowej, współpracującej z czterema korbowodami. Takie rozwiązanie pozwala na równomierne przenoszenie momentu obrotowego i płynną kontrolę ruchu suwaka. Narzędzia ustawiane są na stole roboczym za pomocą kołków centrujących i mocowane zaciskami, natomiast do suwaka mocuje się je za pomocą śrub. Stół roboczy ma możliwość wysunięcia poza obszar roboczy prasy w celu przeprowadzenia montażu lub demontażu oprzyrządowania, a także prac przygotowawczych i serwisowych.

Prasa 1000t MOSSINI PDM/4B/1000 wyposażona została w ruchomą i stałą poduszkę hydrauliczną. Rozwiązanie to zwiększa funkcjonalność prasy i umożliwia realizację procesów wymagających kontrolowanego docisku od strony stołu roboczego. Dzięki temu maszyna może być wykorzystywana m.in. do głębokiego tłoczenia oraz formowania elementów o złożonych kształtach. Sztywna konstrukcja z otwartą ścianą boczną ułatwia podawanie taśmy materiału oraz obsługę oprzyrządowania o dużych gabarytach. Całkowita masa maszyny PDM-4B-1000 wynosi 395 ton.

Specyfikacja techniczna prasy MOSSINI PDM/4B 1000T

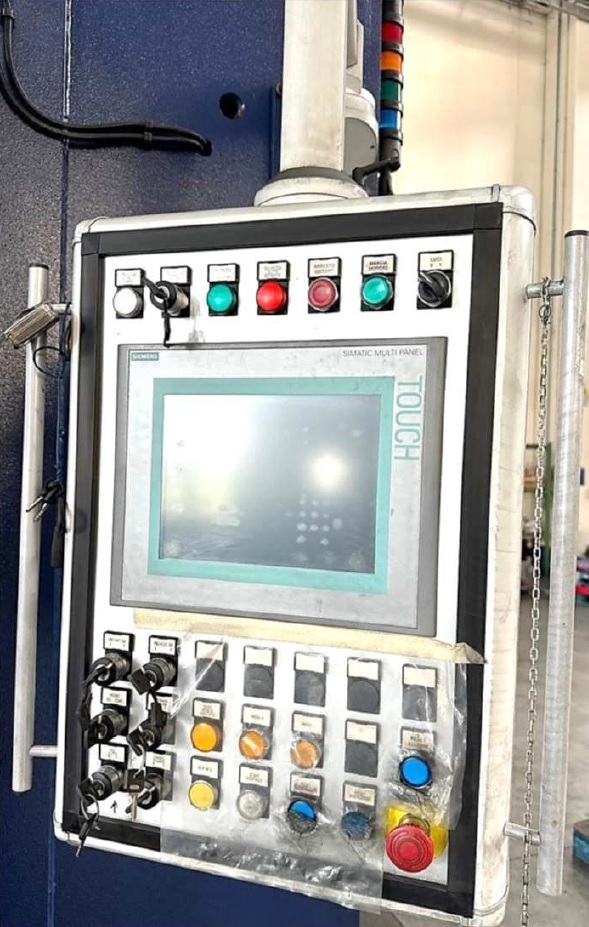

• obrotowy panel operatorski HMI: SIEMENS SIMATIC MULTI PANEL TOUCH
• maksymalna siła nacisku : 1000 t (10000 kN)

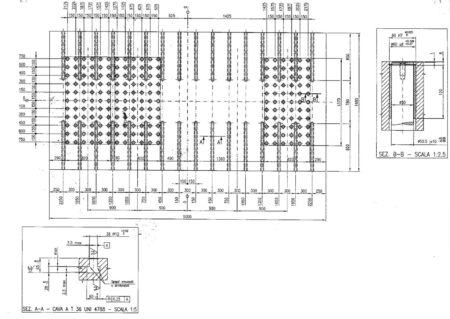

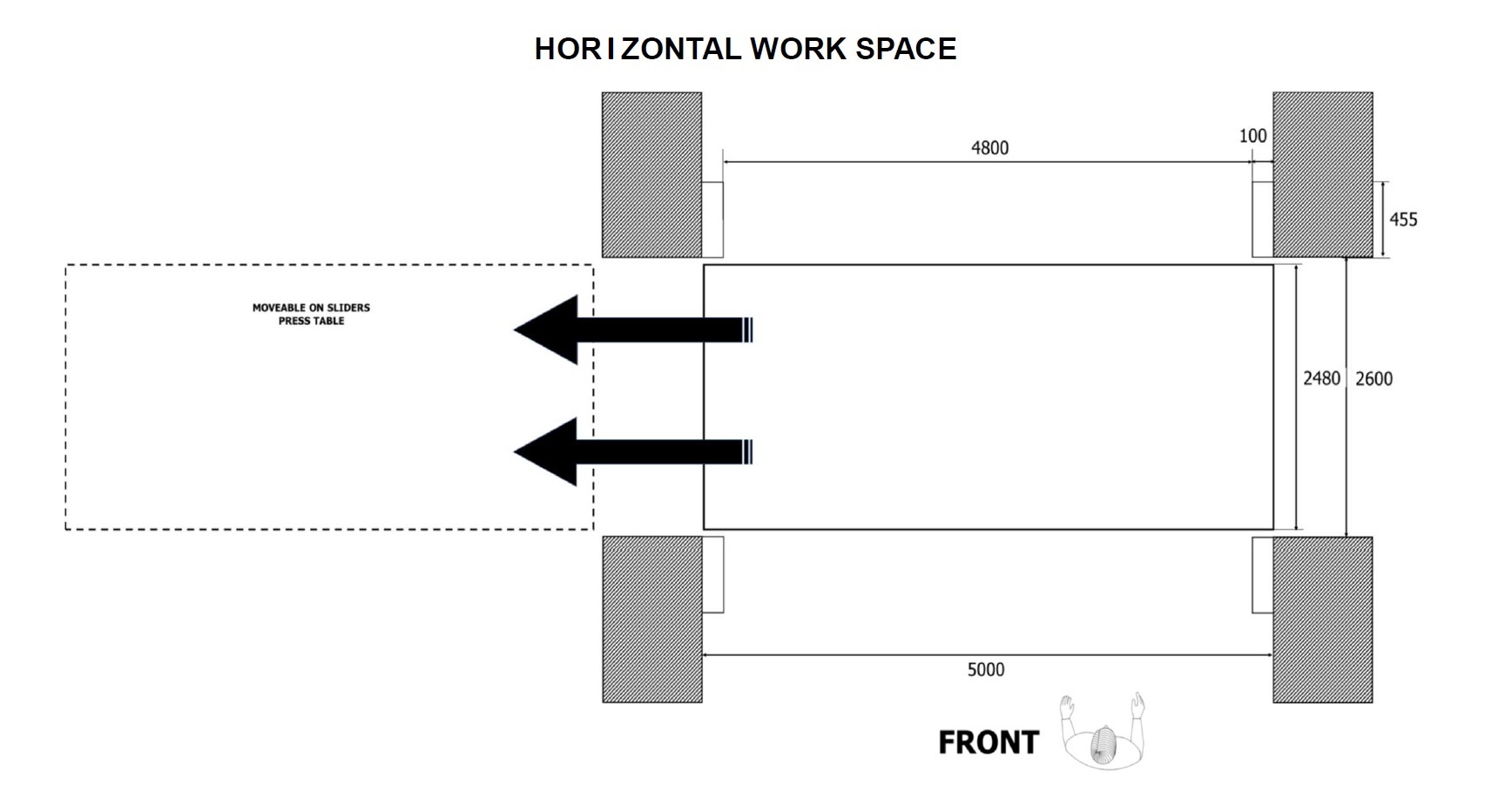

• wymiary stołu roboczego (dł. x szer.): 5000 x 2480 mm

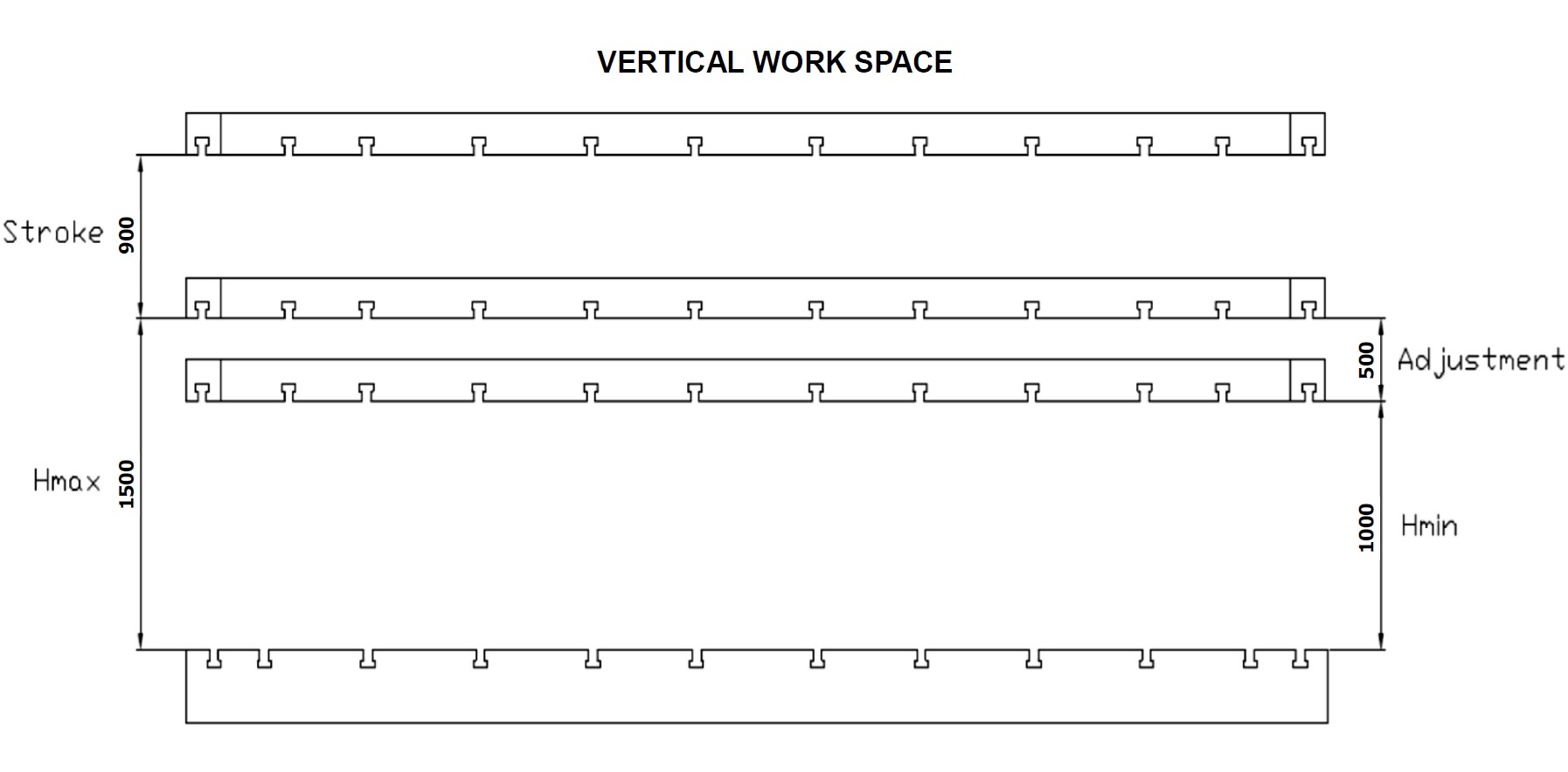

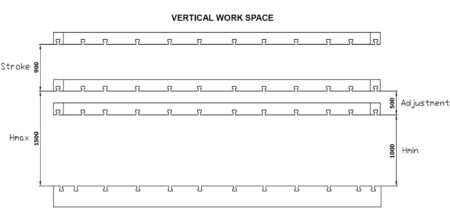

• odległość między stołem roboczym, a suwakiem (suwak w pozycji górnej): 1500 mm
• maksymalny skok suwaka: 900 mm
• nastawność suwaka: 500 mm
• liczba skoków suwaka: 8-16/min

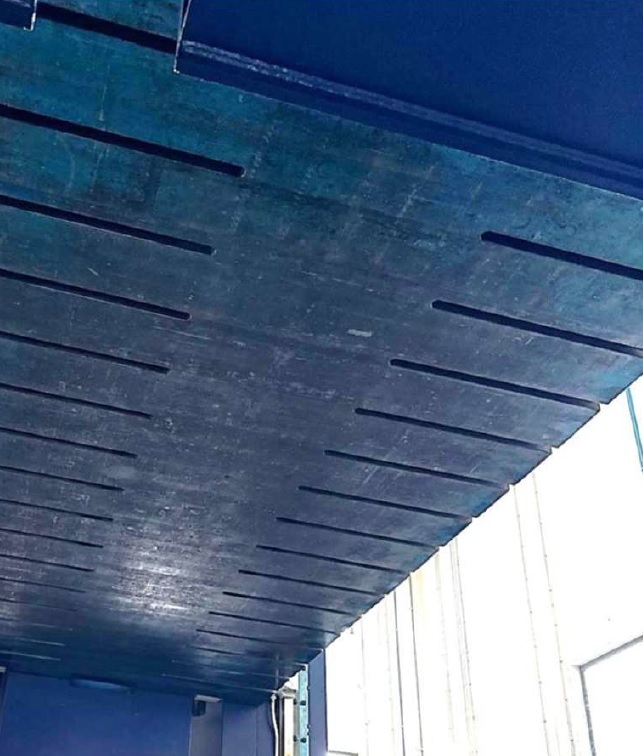

• gabaryty suwaka (dł. x szer. x wys.): 5000 x 2480 x 2210 mm
• ciężar suwaka: 44,5 t (445 kN)
• maksymalna wysokość zamkniętego narzędzia: 1500 mm
• maksymalne gabaryty narzędzia (dł. x szer.): 4900 x 2380 mm
• maksymalny ciężar narzędzia: 25 t (250 kN)
• odległość między kolumnami: 5000 mm
• maksymalna prędkość koła zamachowego: 42 obr/min
• maksymalna liczba włączeń sprzęgła: 8/min

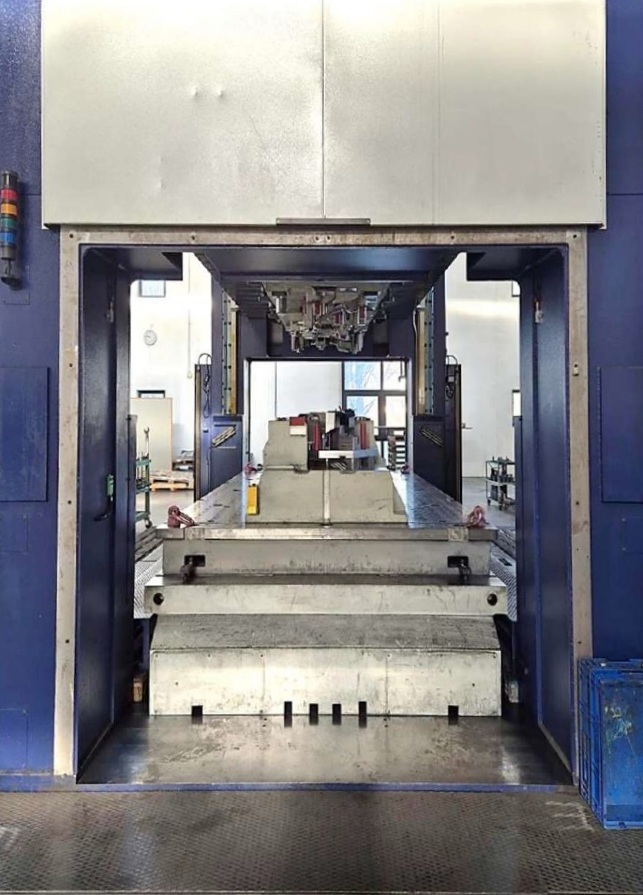

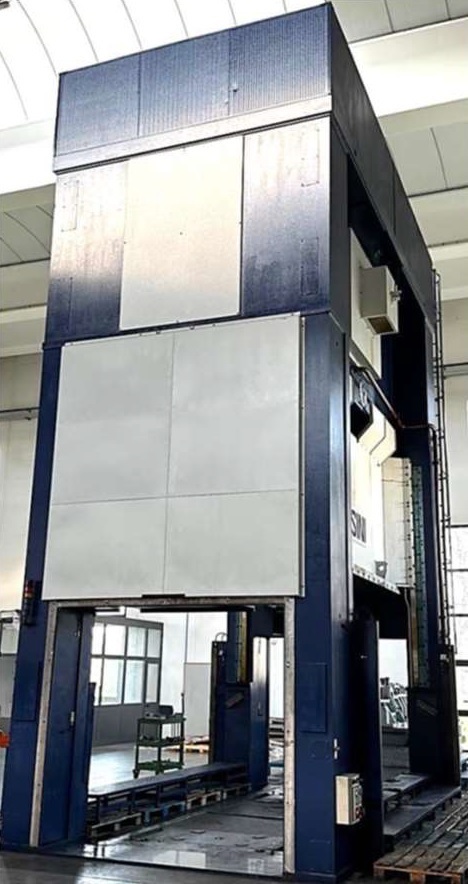

• wymiary otwarcia w ścianie bocznej (dł. x szer.): 2606 x 2230 mm

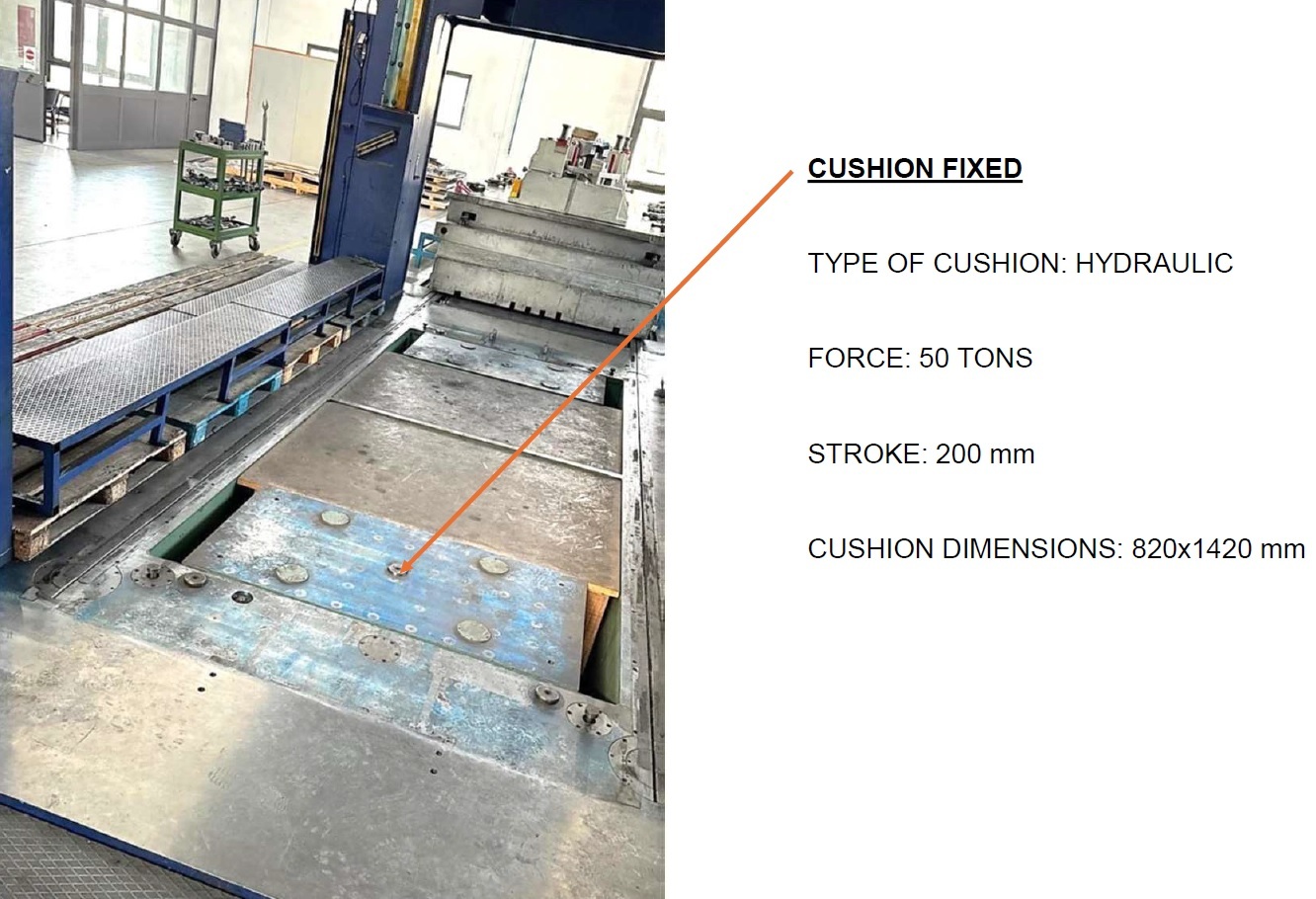

• poduszka hydrauliczna stała

– siła: 50 t (500 kN)
– skok: 200 mm
– gabaryty (dł. x szer.): 1420 x 820 mm

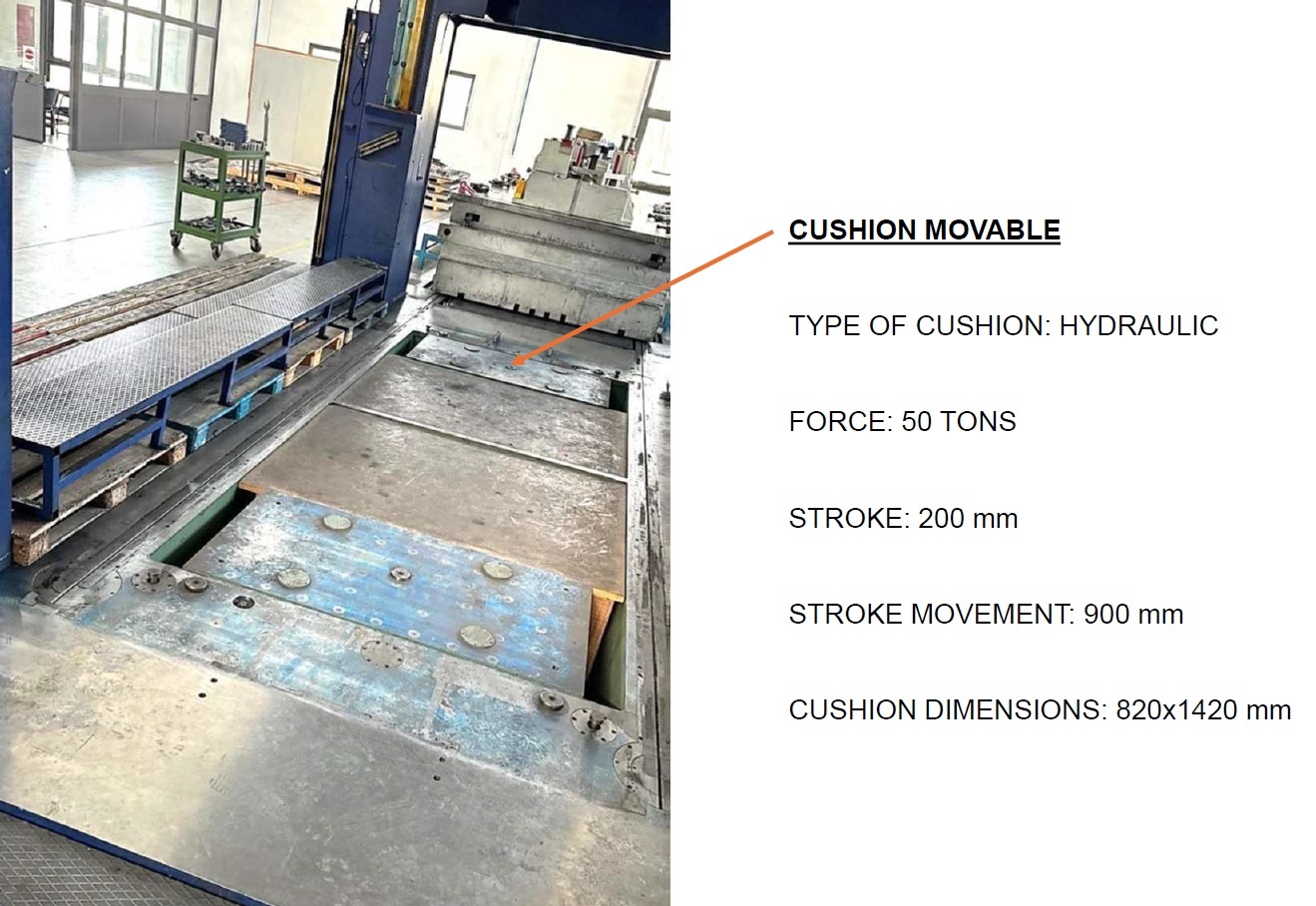

• poduszka hydrauliczna ruchoma

– siła: 50 t (500 kN)
– skok: 200 mm
– nastawność skoku: 900 mm
– gabaryty (dł. x szer.): 1420 x 820 mm

• odległość bezpieczeństwa: 570 mm
• całkowity czas reakcji: 275 ms
• hydrauliczny układ hamulcowo-sprzęgłowy: DESCH

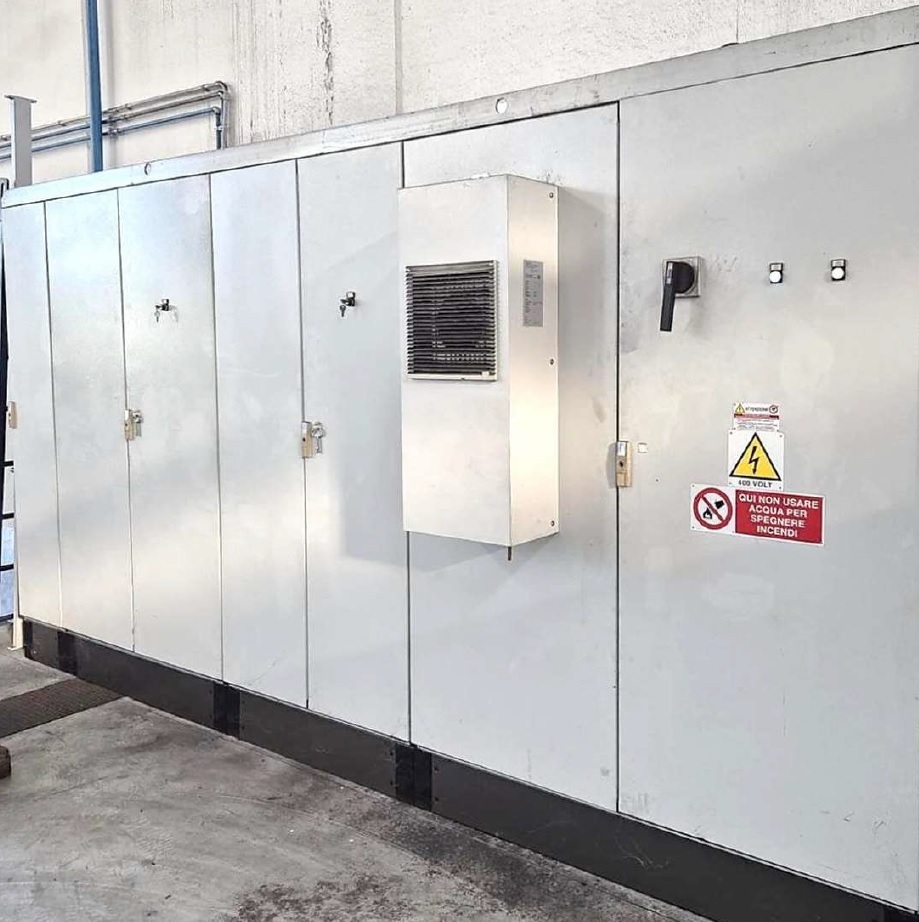

• szafa elektryczna
• minimalne ciśnienie powietrza w układzie pneumatycznym: 6,3 bar
• poziom hałasu: 81 dB
• moc: 220 kW
• zasilanie: 400 V; 50 Hz
• gabaryty (dł. x szer. x wys.): 7500 x 3600 x 11200 mm
• ciężar netto maszyny: 282 t (2820 kN)
• ciężar brutto maszyny MOSSINI PDM: 395 t (3950 kN)
