Szlifierka uniwersalna BERNARDO URS 1000 N

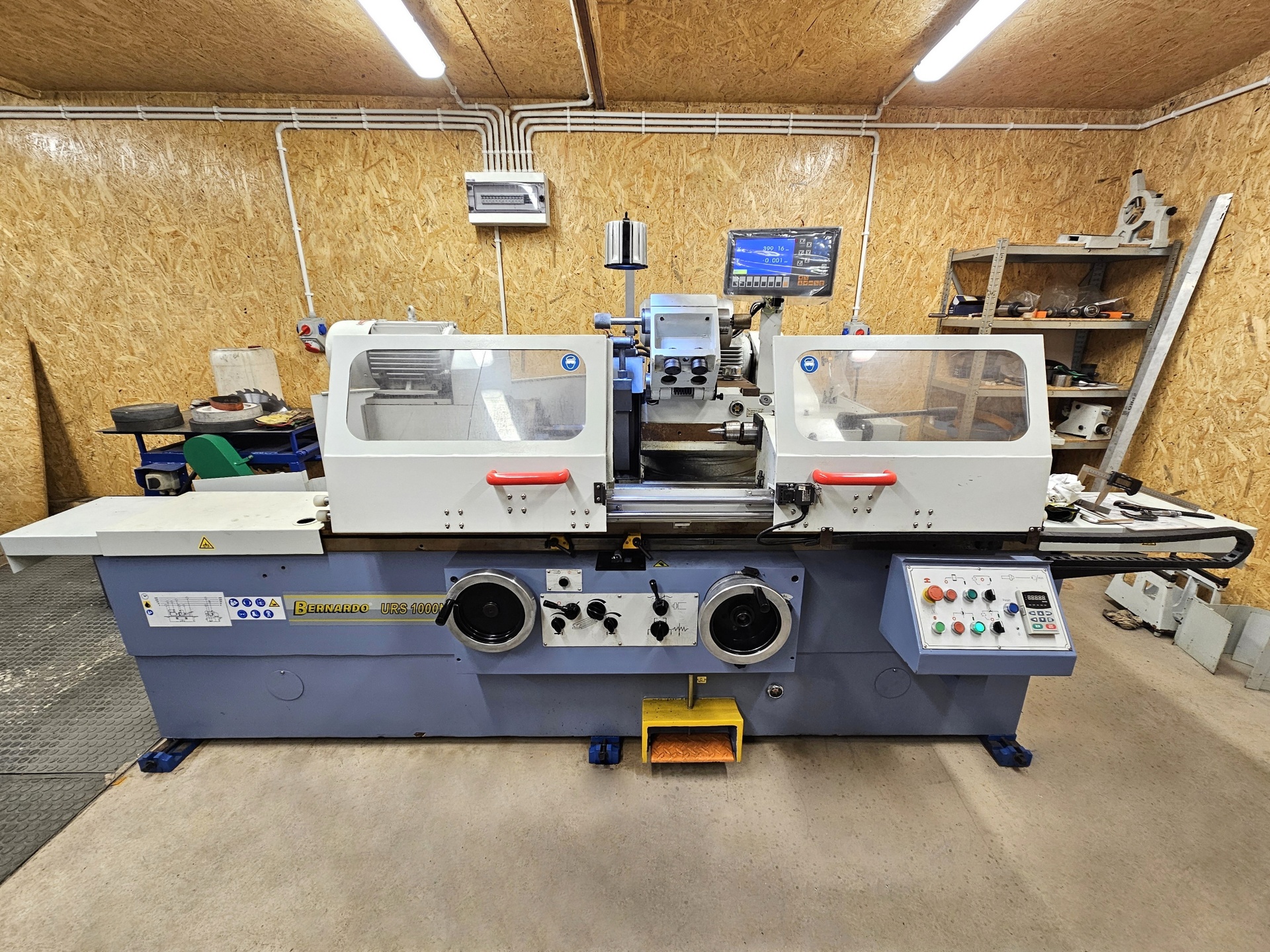

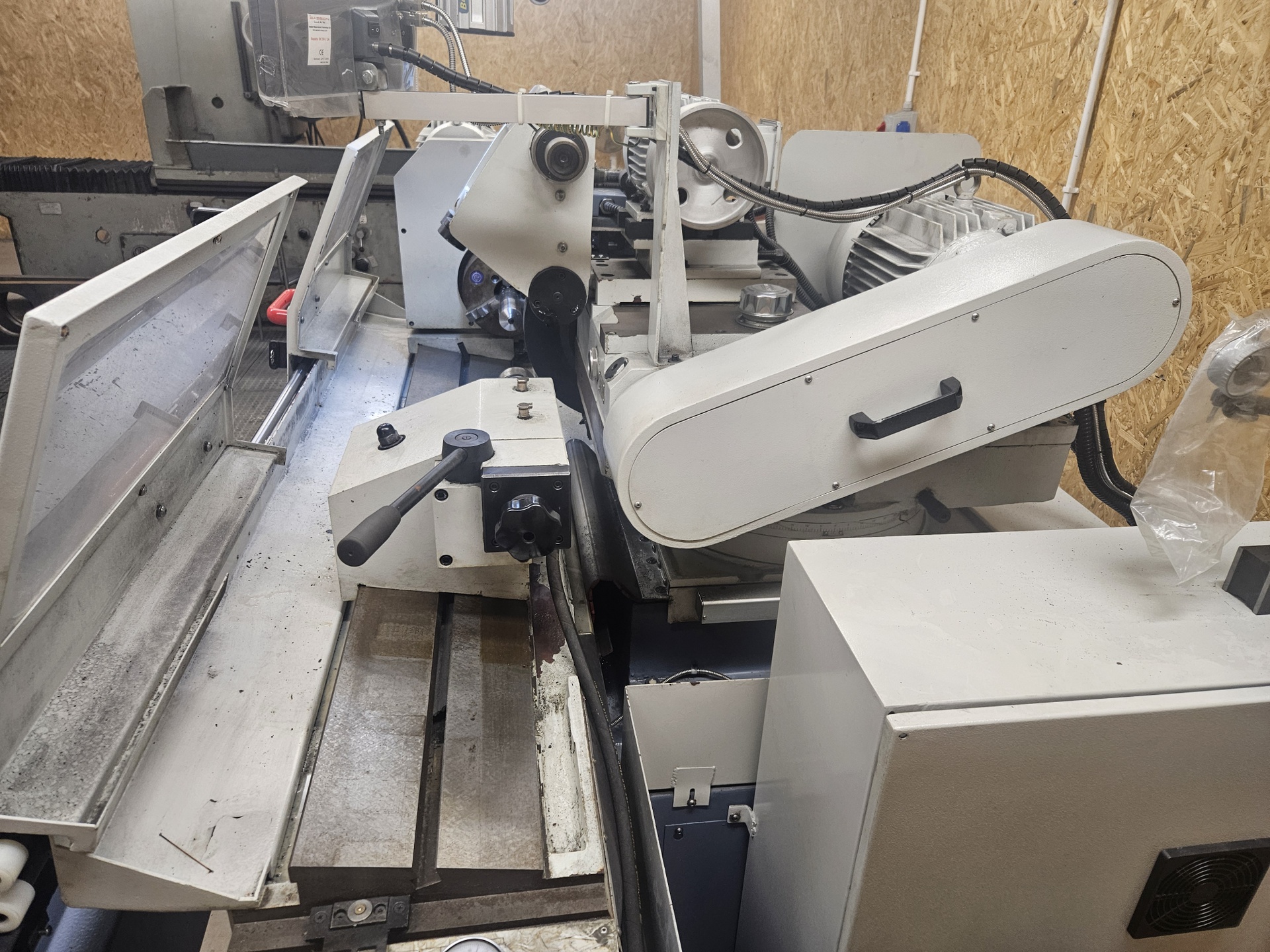

Szlifierka uniwersalna BERNARDO URS 1000 N zbudowana została w 2021 roku w 2021 roku w Austrii przez PWA Handelsgesellschaft m.b.H. Jest to niezwykle wszechstronna maszyna przeznaczona do precyzyjnego szlifowania zarówno zewnętrznych, jak i wewnętrznych powierzchni cylindrycznych o maksymalnej długości 1000 mm. Najlepsze rezultaty obróbki podczas nawet najbardziej intensywnych wyzwań gwarantuje precyzyjnie wyrównana głowica robocza ze stabilnym wrzecionem ściernicy. Wrzeciono ściernicy jest dwustronnie łożyskowane i wyposażone w regulowane, trójsegmentowe łożyska ślizgowe. Jego regulacja odbywa się hydraulicznie lub ręcznie w zależności od potrzeb operatora. Ruch w osi X i Y odbywa się z kolei po precyzyjnych, ręcznie żłobionych prowadnicach, gwarantując wysoką dokładność i płynność ruchów.

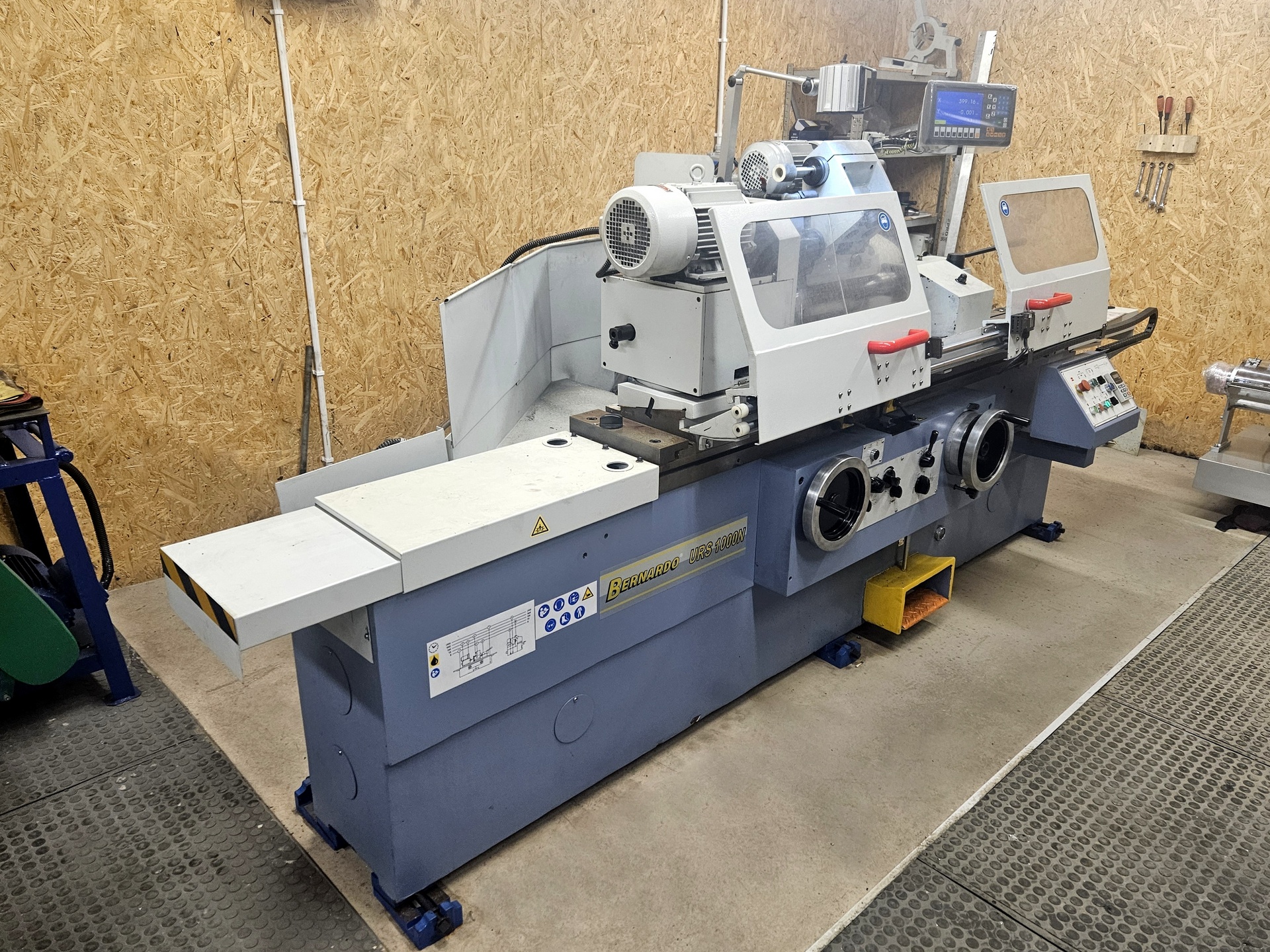

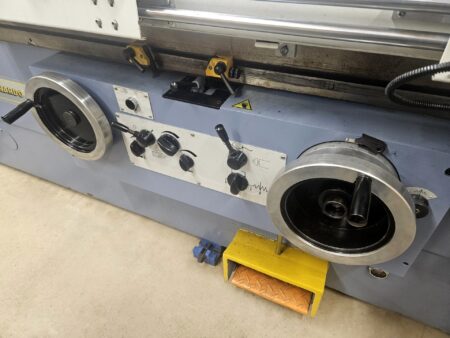

BERNARDO URS 1000 N wyróżnia się ponadto stabilną, silnie użebrowaną konstrukcją ze ściankami o dużych rozmiarach, która odporna jest na wahania temperatury i odkształcenia. Stół roboczy odchylany jest w zakresie od +3° do -7°, umożliwiając obróbkę stożków w dwóch kierunkach. Jego ruch wzdłużny kontrolowany jest manualnie za pomocą koła ręcznego lub automatycznie za pomocą posuwu hydraulicznego. Prędkość posuwu regulowana jest bezstopniowo z wyborem czasu postoju na końcu każdego ruchu stołu. Oferta obejmuje również bogate wyposażenie, w skład którego wchodzi m.in. konik hydrauliczny, urządzenie do obciągania ściernicy oraz odczyty cyfrowe. Szlifierka do wałków i otworów BERNARDO URS waży 3700 kg.

Specyfikacja techniczna szlifierki do wałków BERNARDO URS 1000 N

Dane ogólne

• maksymalna zewnętrzna średnica detalu: 320 mm
• minimalna zewnętrzna średnica detalu: 8 mm
• maksymalna średnica szlifowanego otworu (z podtrzymką): 100 mm
• minimalna średnica szlifowanego otworu (z podtrzymką): 35 mm
• maksymalna średnica szlifowanego otworu (bez podtrzymki): 100 mm
• minimalna średnica szlifowanego otworu (bez podtrzymki): 30 mm
• maksymalna głębokość szlifowanego otworu: 125 mm
• odległość między kłami (maksymalna długość szlifowania): 1000 mm
• wysokość kłów: 180 mm
• maksymalny ciężar detalu: 150 kg
• posuw wzdłużny stołu roboczego: 1000 mm
• posuw przyśpieszony (hydrauliczny): 50 mm/min
• prędkość posuwu stołu roboczego: 0,1-4 m/min
• zakres wychylenia stołu roboczego: +3°/-7°
• ręczna droga przemieszczenia stołu roboczego/obrót koła ręcznego: 6 mm
• moc: 9 kW
• zasilanie: 400 V; 50 Hz
• gabaryty (dł. x szer. x wys.): 3700 x 1900 x 1500 mm
• ciężar maszyny BERNARDO URS 1000N: 3700 kg

Wrzeciono główne

• maksymalna prędkość obrotowa: 220 obr/min
• minimalna prędkość obrotowa: 25 obr/min
• regulacja prędkości obrotowej: bezstopniowa
• zakres skrętu: 90°
• stożek: MK4
• moc napędu: 1,5 kW

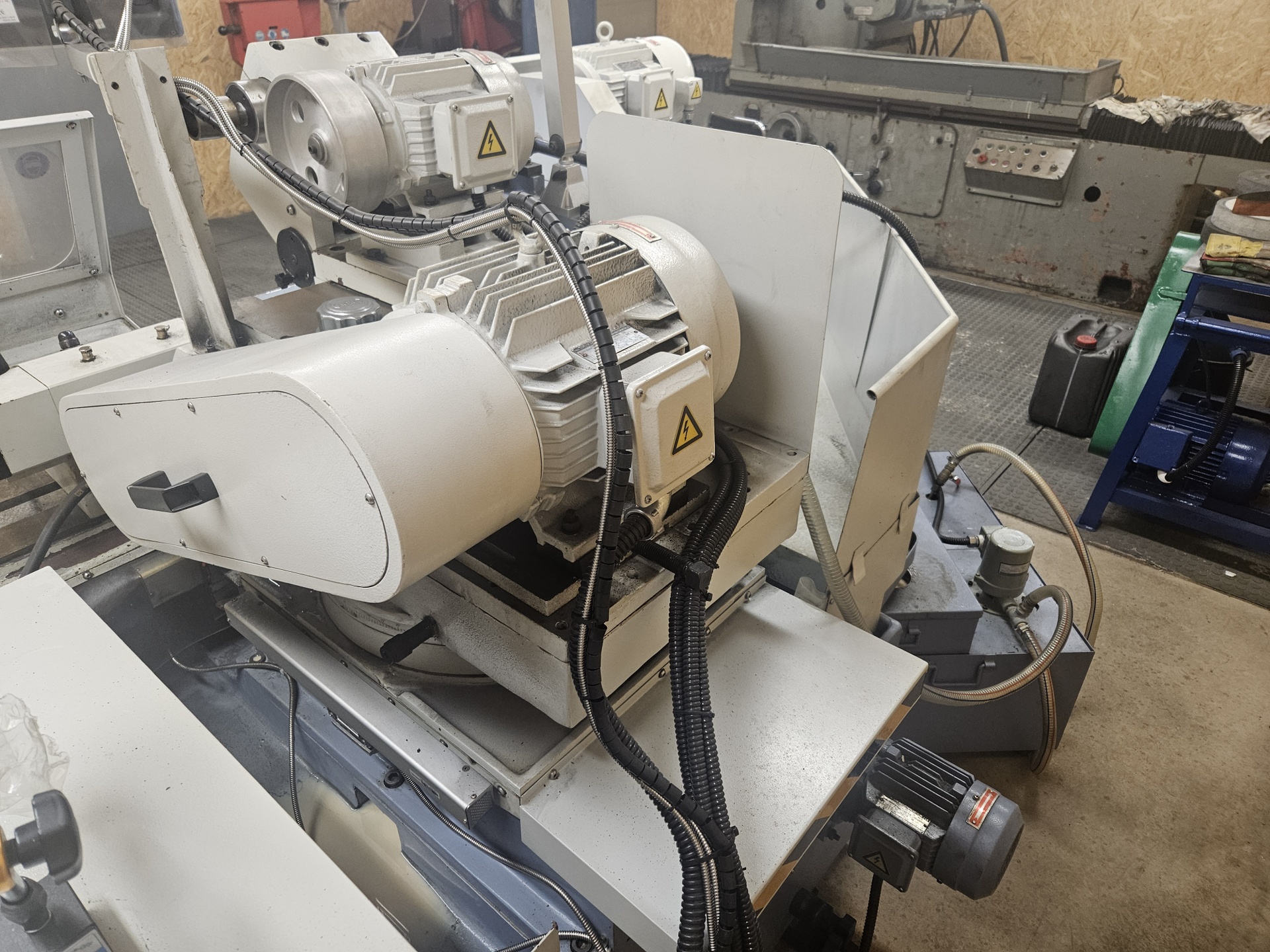

Wrzeciono ściernicy

• maksymalne wymiary ściernicy (średnica x szerokość x otwór): 400 x 50 x 203 mm
• prędkość obrotowa wrzeciona ściernicy: 1670 obr/min
• prędkość obrotowa wrzeciona ściernicy do otworów: 10000 obr/min
• zakres skrętu głowicy roboczej: ± 30°
• posuw głowicy szlifującej: 180 mm
• podziałka skali: 0,0025 mm

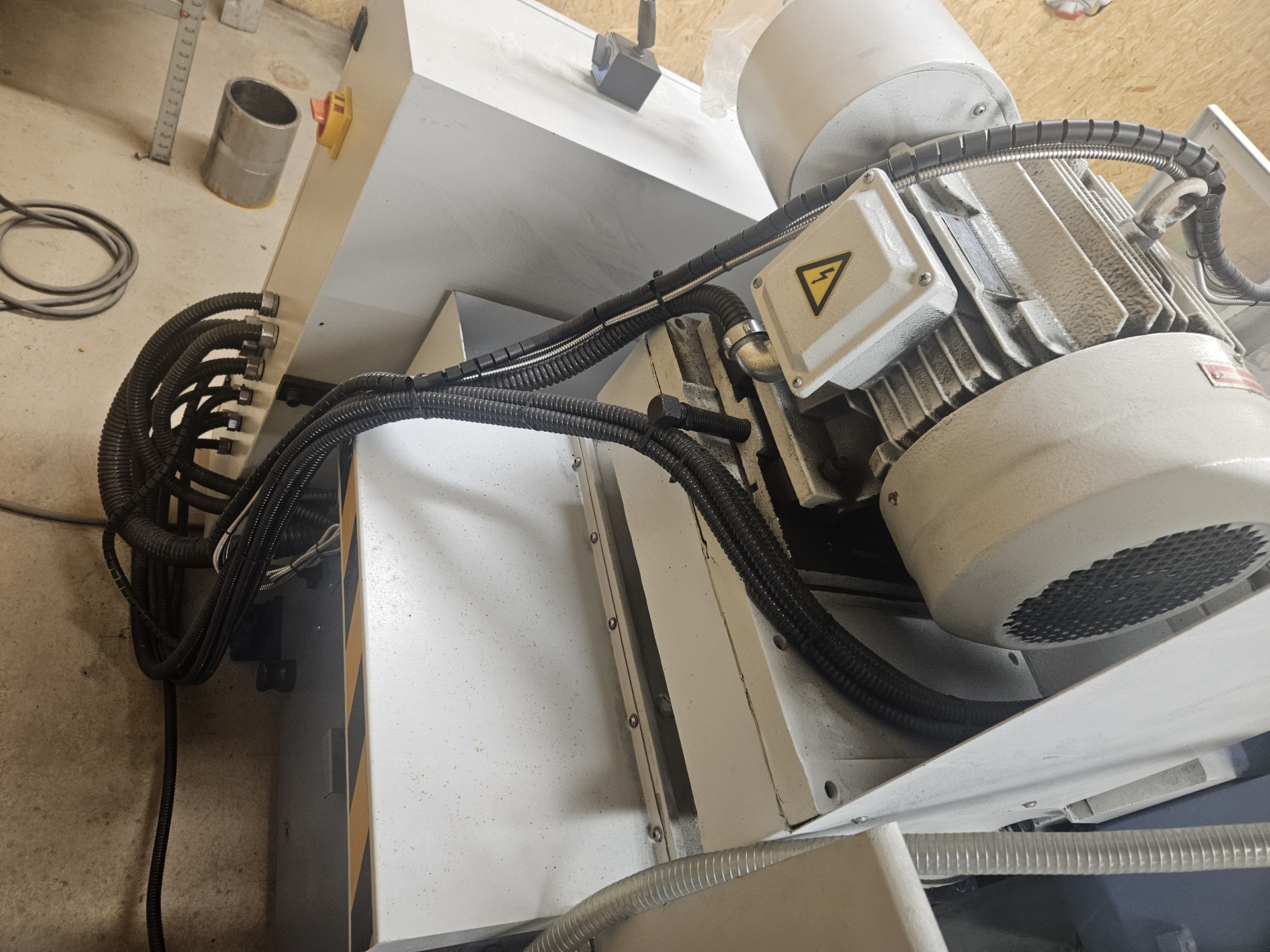

• moc napędu wrzeciona ściernicy: 5,5 kW
• moc napędu wrzeciona ściernicy do otworów: 1,1 kW

Konik hydrauliczny

• wysuw tulei konika: 30 mm
• stożek: MK4

Wyposażenie szlifierki do otworów BERNARDO

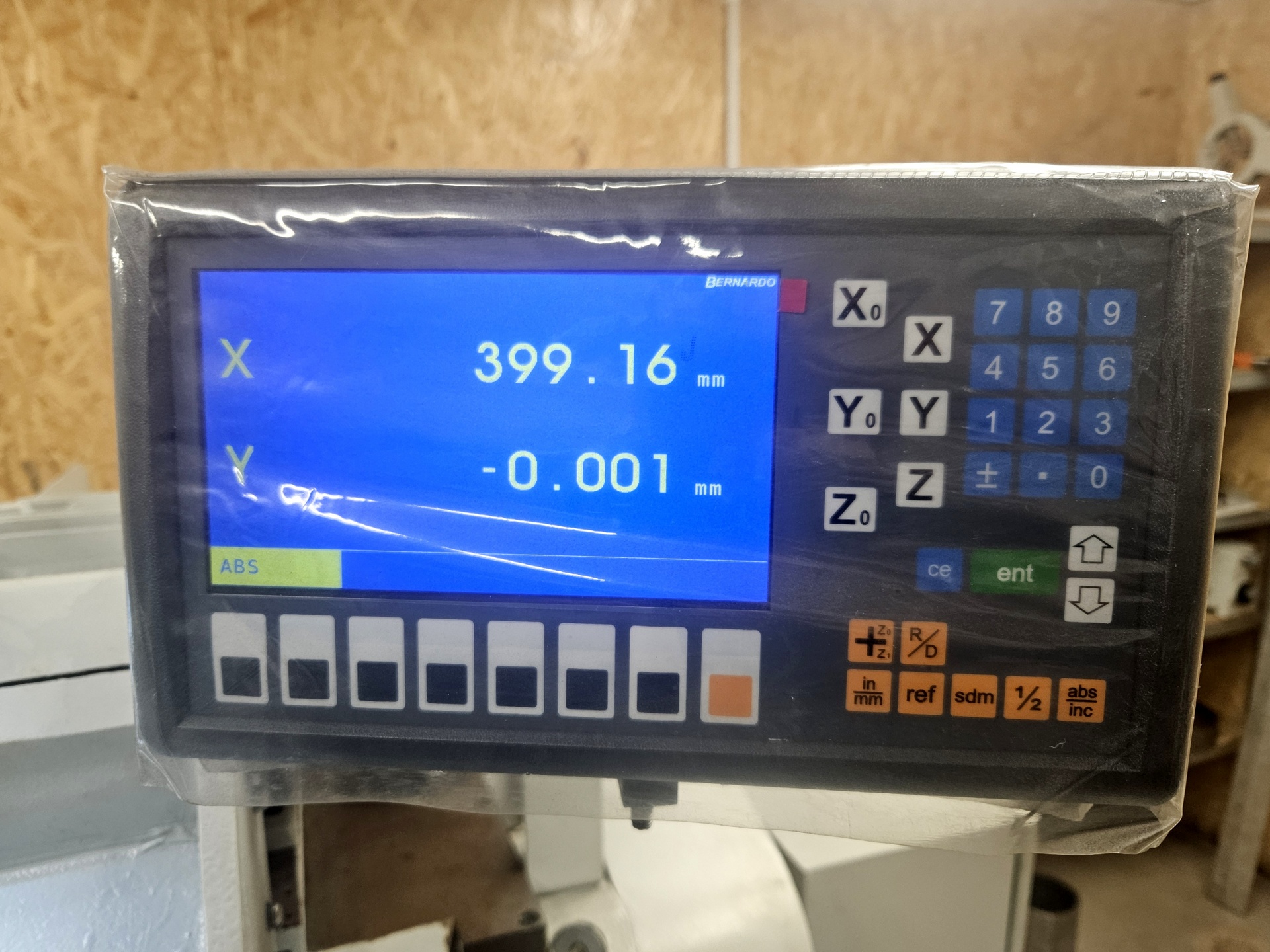

• odczyty cyfrowe
• konik hydrauliczny

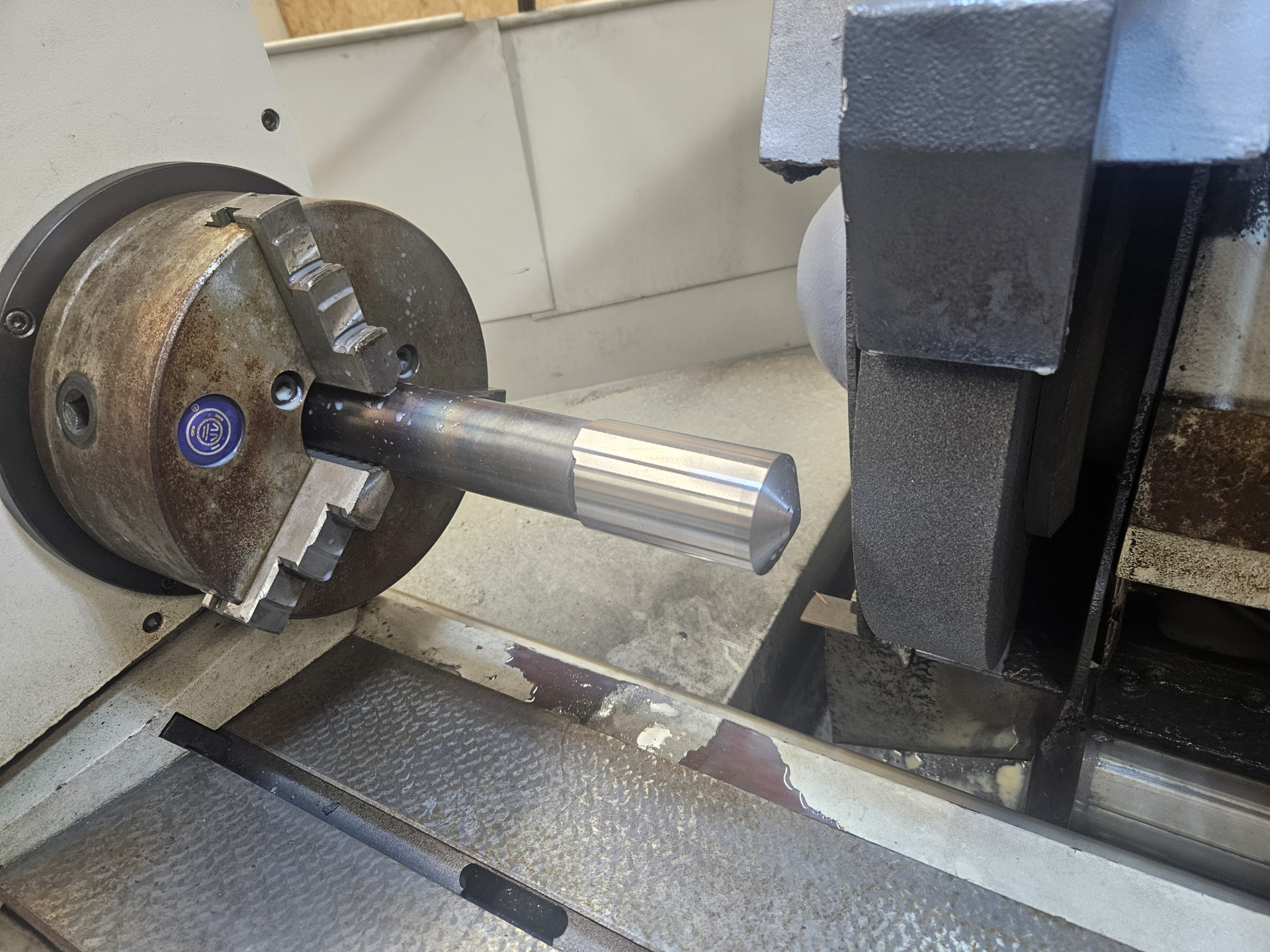

• 3-szczękowy uchwyt fi 200 mm

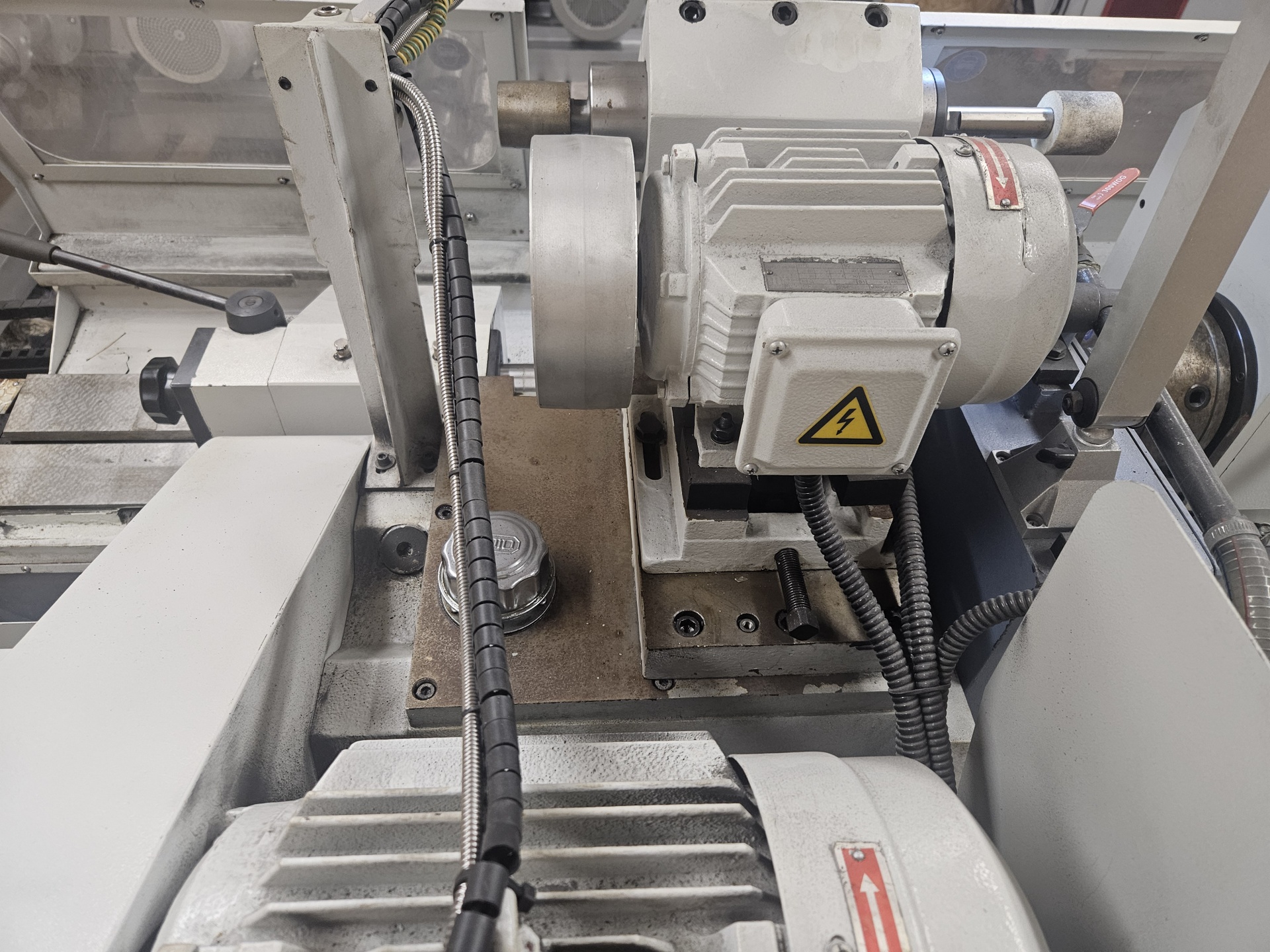

• urządzenie do szlifowania otworów
• urządzenie do obciągania ściernicy
• stojak do wyważania ściernicy
• płyta pomiarowa
• podtrzymka
• instalacja chłodziwa
• lampa halogenowa
• osłony przestrzeni roboczej

(Podane parametry techniczne mogą nieznacznie odbiegać od rzeczywistości. Wymagana jest weryfikacja z rzeczywistymi możliwościami oferowanej maszyny.)
