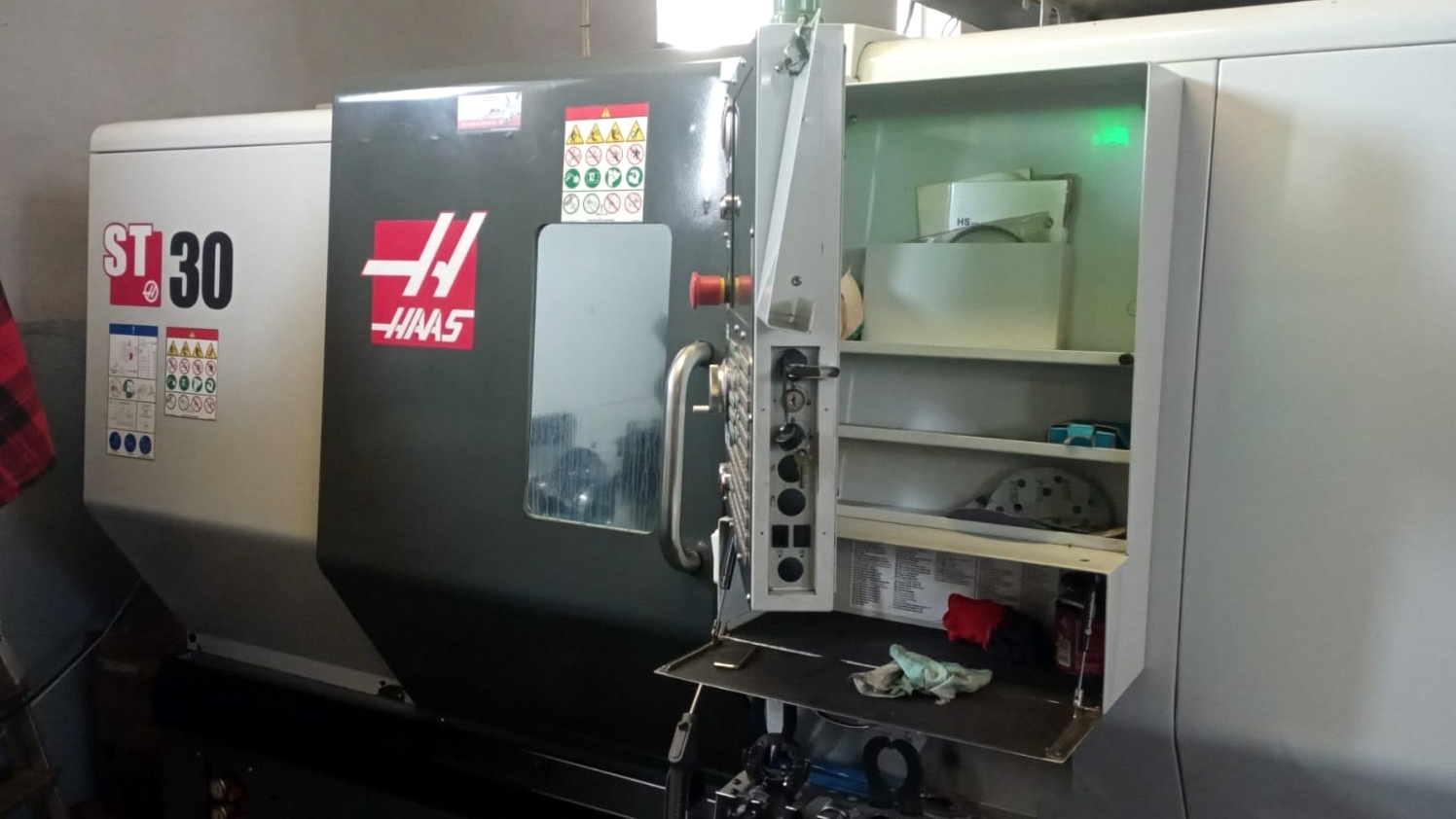

Tokarka CNC HAAS ST-30

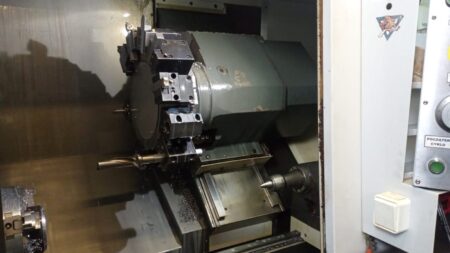

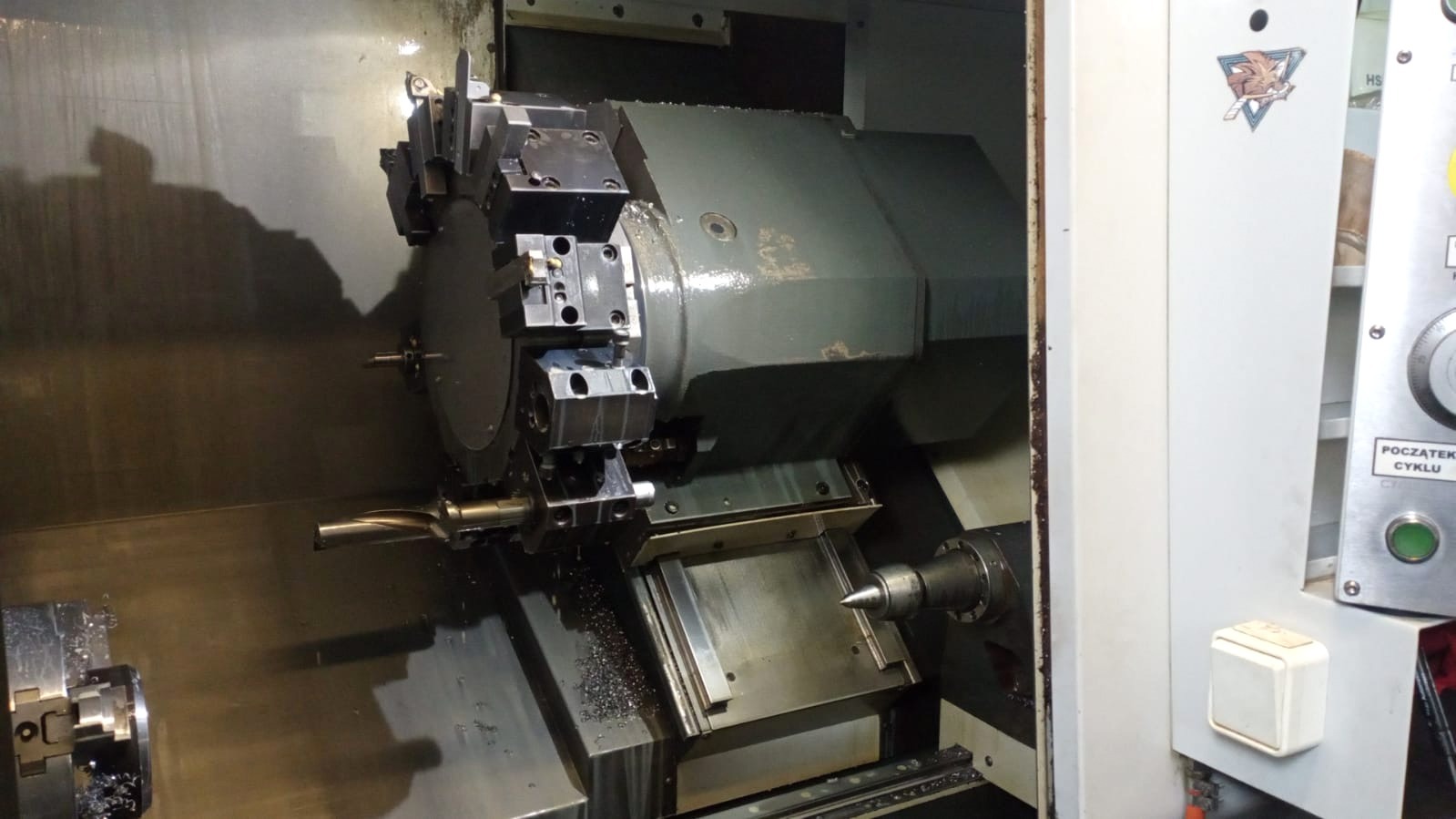

Tokarka CNC HAAS ST-30 zbudowana została w 2018 roku w Stanach Zjednoczonych przez HAAS AUTOMATION, INC. Oferowana maszyna to doskonały wybór zarówno do produkcji jednostkowej, jak i seryjnej. Umożliwia ona realizację szeregu skomplikowanych operacji, t.j. precyzyjne toczenie lub gwintowanie detali. Wszystkie te procesy obróbcze wykonywane są wewnątrz dużej, w pełni oświetlonej przestrzeni roboczej za pomocą wydajnego wrzeciona i narzędzi skrawających. Wrzeciono napędzane przez silnik o wysokiej mocy osiąga maksymalną prędkość obrotową na poziomie 3400 obr/min i porusza się w dwóch osiach X,Z o posuwach wynoszących odpowiednio 457 mm i 584 mm. Narzędzia pobierane z 12-pozycyjnego rewolweru są na bieżąco mierzone i kalibrowane w celu zagwarantowania maksymalnej precyzji obróbki. Konik hydrauliczny zapewnia z kolei precyzyjne pozycjonowanie i podparcie obrabianego elementu w trakcie cyklu roboczego.

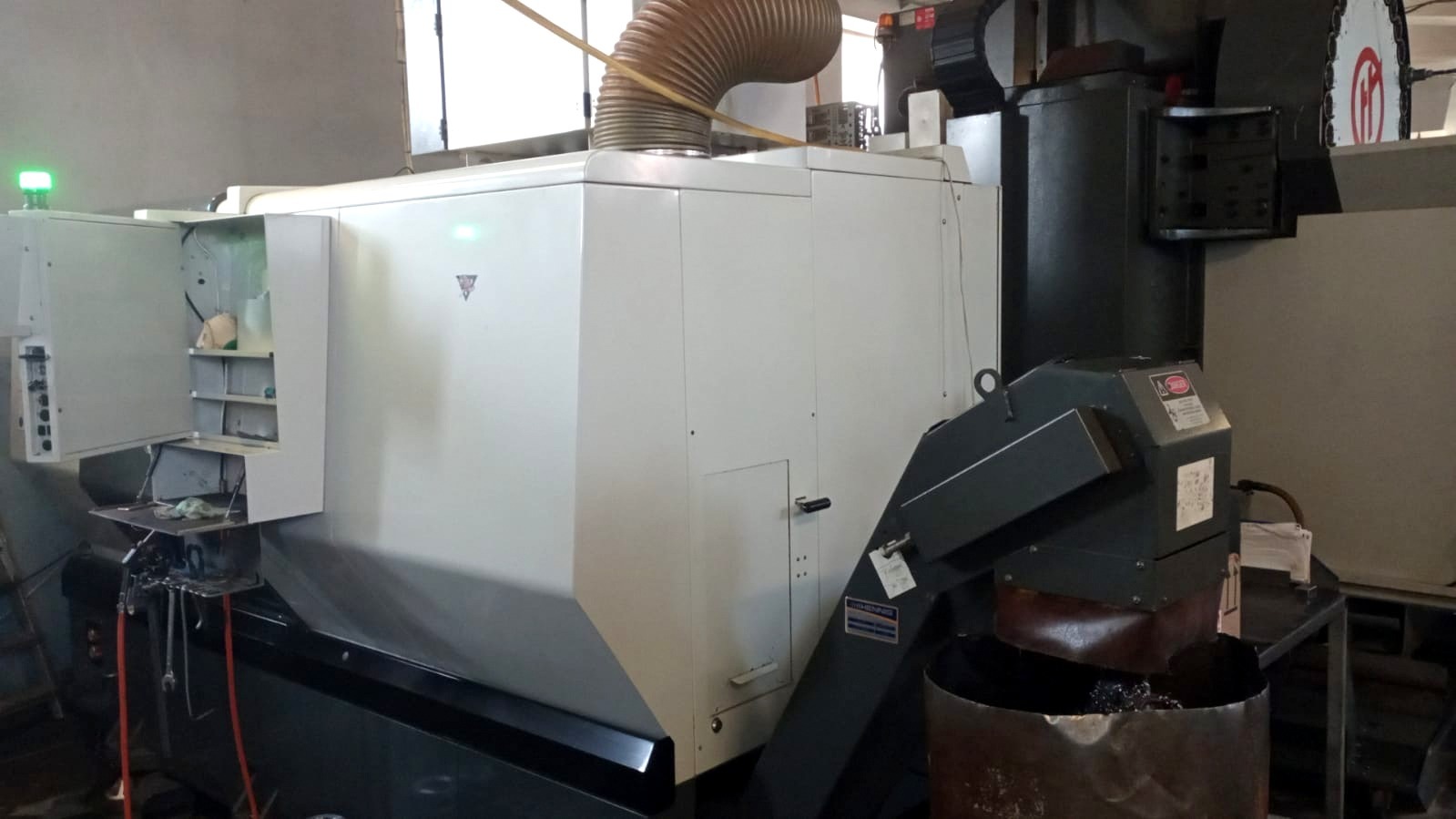

HAAS ST-30 wyróżnia się kompaktową konstrukcją, zaprojektowaną z myślą o ekstremalnej sztywności i wysokiej stabilności cieplnej. Zastosowanie skośnego łoża pozwala zredukować drgania i zwiększyć stabilność konstrukcji poprzez lepsze rozłożenie obciążeń podczas wykonywanej obróbki. Rozwiązanie to ułatwia również odprowadzanie wiórów, gdyż samoczynnie spływają one na taśmowy transporter wiórów pod wpływem grawitacji. Centrum tokarskie CNC HAAS ST30 wyposażone jest ponadto m.in. w narzędzia napędzane, oś C oraz sterownik CNC z intuicyjnym interfejsem i dostępem do wielu zaawansowanych funkcji.

Specyfikacja techniczna tokarki HAAS ST-30

• posuw w osi X/Z : 457/584 mm
• maksymalna prędkość obrotowa wrzeciona: 3400 obr/min
• minimalna prędkość obrotowa wrzeciona: 50 obr/min
• otwór we wrzecionie: 76 mm
• moc napędu wrzeciona: 22,4 kW
• prędkość obrotowa narzędzi napędzanych: 4500 obr/min
• średnica uchwytu hydraulicznego: 254 mm
• stożek tulei konika: Morse MT4
• zasilanie maszyny HAAS ST 30: 3x 400 V; 50/60 Hz

Wyposażenie tokarki do metalu HAAS

• sterowanie CNC: HAAS
• 12-pozycyjna głowica rewolwerowa typ BOT
• sonda pomiarowa narzędzia
• narzędzia napędzane
• oś C
• programowalny konik hydrauliczny
• funkcja zsynchronizowane gwintowanie
• taśmowy transporter wiórów
• moduł wczesnego wykrywania awarii zasilania
• interfejs Ethernet
