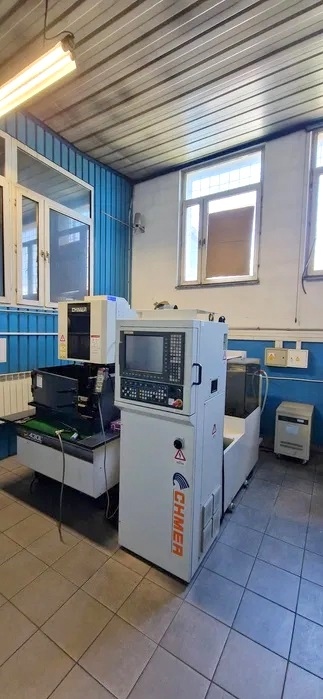

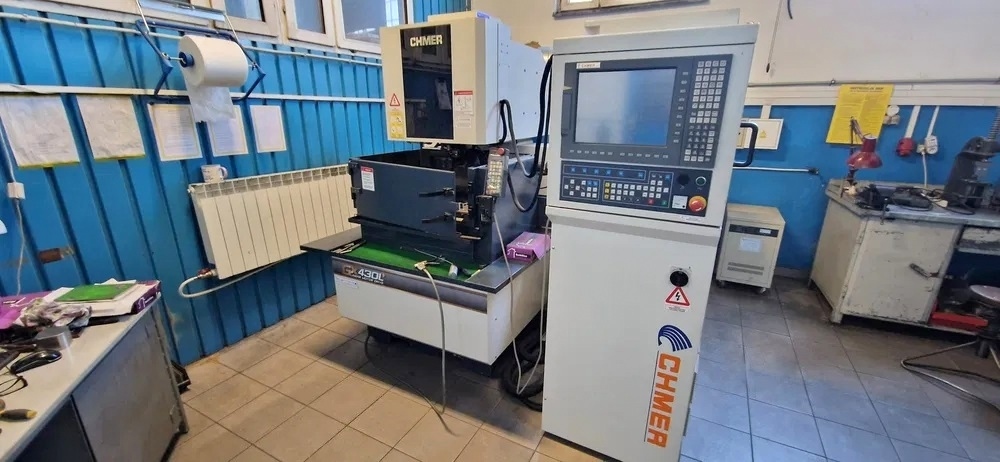

Wycinarka drutowa CHMER GX430L+

Wycinarka drutowa CHMER GX430L+ zbudowana została w 2018 roku na Tajwanie przez CHING HUNG MACHINERY & ELECTRIC INDUSTRIAL CO., LTD. Maszyna przeznaczona jest do precyzyjnej obróbki detali z wykorzystaniem zjawiska erozji elektrycznej. Technologia ta umożliwia wykonywanie skomplikowanych kształtów nawet w najtwardszych materiałach, przy zachowaniu wysokiej dokładności wymiarowej oraz znakomitej jakości obrabianych powierzchni. Dzięki temu elektrodrążarka drutowa doskonale sprawdza się przy produkcji precyzyjnych matryc, wykrojników, stempli oraz innych elementów wymagających wysokiej dokładności wykonania.

CHMER GX430L+ realizuje obróbkę przy użyciu głowicy tnącej poruszającej się w 5 osiach. Za napęd osi X i Y odpowiadają silniki liniowe, natomiast osie Z, U i V wyposażone są w precyzyjne serwonapędy oraz silniki AC. Takie rozwiązanie zapewnia płynny ruch głowicy, wysoką dokładność pozycjonowania oraz stabilną pracę także przy intensywnym użytkowaniu. Automatyczny system nawlekania drutu skraca czas potrzebny na przygotowanie maszyny do pracy i pozwala szybko wznowić obróbkę po ewentualnym zerwaniu drutu. Współpracujący z nim system automatycznego pozycjonowania drutu zapewnia jego właściwe ustawienie podczas procesu cięcia, wpływając na dokładność wymiarową oraz jakość gotowych detali.

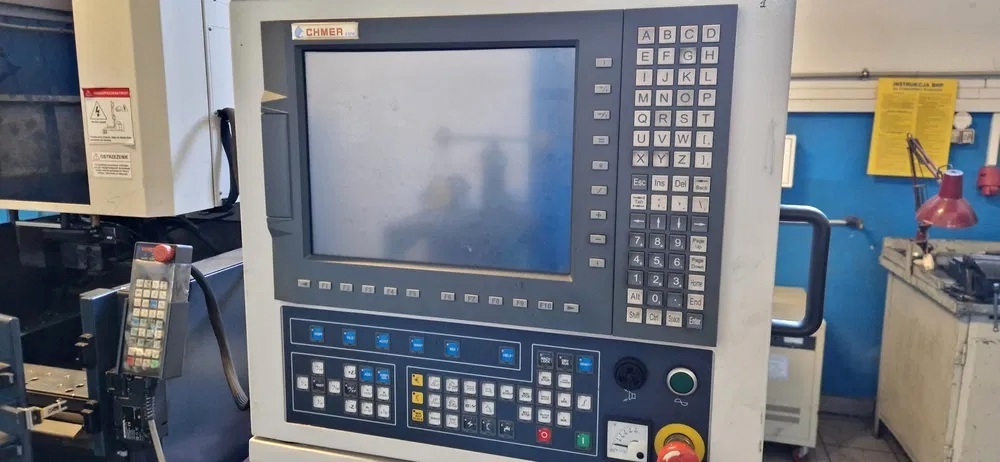

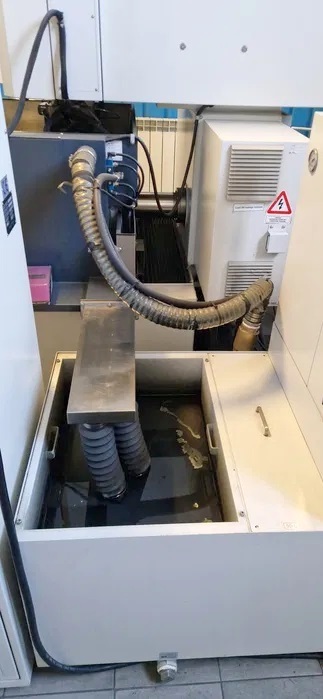

Elektrodrążarka drutowa CHMER GX+ sterowana jest za pomocą intuicyjnego sterownika CNC z możliwością importu plików w formacie DXF. System sterowania usprawnia tworzenie programów obróbczych i znacząco skraca czas realizacji zadań. W skład bogatego wyposażenia wchodzi również m.in. system filtracji z dwoma filtrami papierowymi, narzędzia oraz szpula drutu miedzianego o średnicy 0,25 mm. Całkowita masa maszyny wynosi 2600 kg.

Specyfikacja techniczna elektrodrążarki CHMER GX430L+

• liczba osi: 5 (X,Y,Z,U,V)
• posuw w osi X/Y/Z: 400/300/220 mm
• posuw w osi U/V: 60/60 mm
• maksymalna prędkość posuwu w osi X,Y: 1500 mm/min
• maksymalne gabaryty detalu (dł. x szer. x wys.): 725 x 600 x 215 mm
• maksymalny ciężar detalu: 350 kg
• maksymalna średnica drutu: 0,3 mm
• minimalna średnica drutu: 0,1 mm
• kąt cięcia: 21°/100 mm
• napęd w osi X,Y: silniki liniowe
• napęd w osi U,V,Z: serwonapędy i silniki AC
• pojemność zbiornika dielektryka: 650 l
• zasilanie: 3x 220 V; 50 Hz
• gabaryty (dł. x szer. x wys.): 2300 x 2300 x 2300 mm
• ciężar netto maszyny GX430L+: 2600 kg

Wyposażenie maszyny do EDM CHMER

• sterownik CNC
• układ sterujący (system operacyjny 32 bit, CPU, kolorowy monitor 15″, klawiatura, USB, RS-232C, karta CF)
• system automatycznego nawlekania drutu 0,1-0,3 mm
• system automatycznego pozycjonowania drutu
• system filtracji z dwoma filtrami papierowymi
• automatyczna kontrola temperatury
• szpula drutu miedzianego 5 kg, średnica 0,25 mm
• narzędzia
• liniały optyczne w osi X i Y
• system dejonizacji wody
• urządzenie chłodzące wodę
• prowadnice diamentowe 0,26 mm (2 szt.)
• dysze natryskowe (2 szt.)
• płytki zasilające (power feed contacts)
• regulator napięcia AVR
• transformator sieciowy
• oświetlenie przestrzeni roboczej
• import plików .DXF
• DTR- dokumentacja techniczno-ruchowa w języku polskim
• znak CE
