Wycinarka wodna STM WS 3015 MasterCut 2D

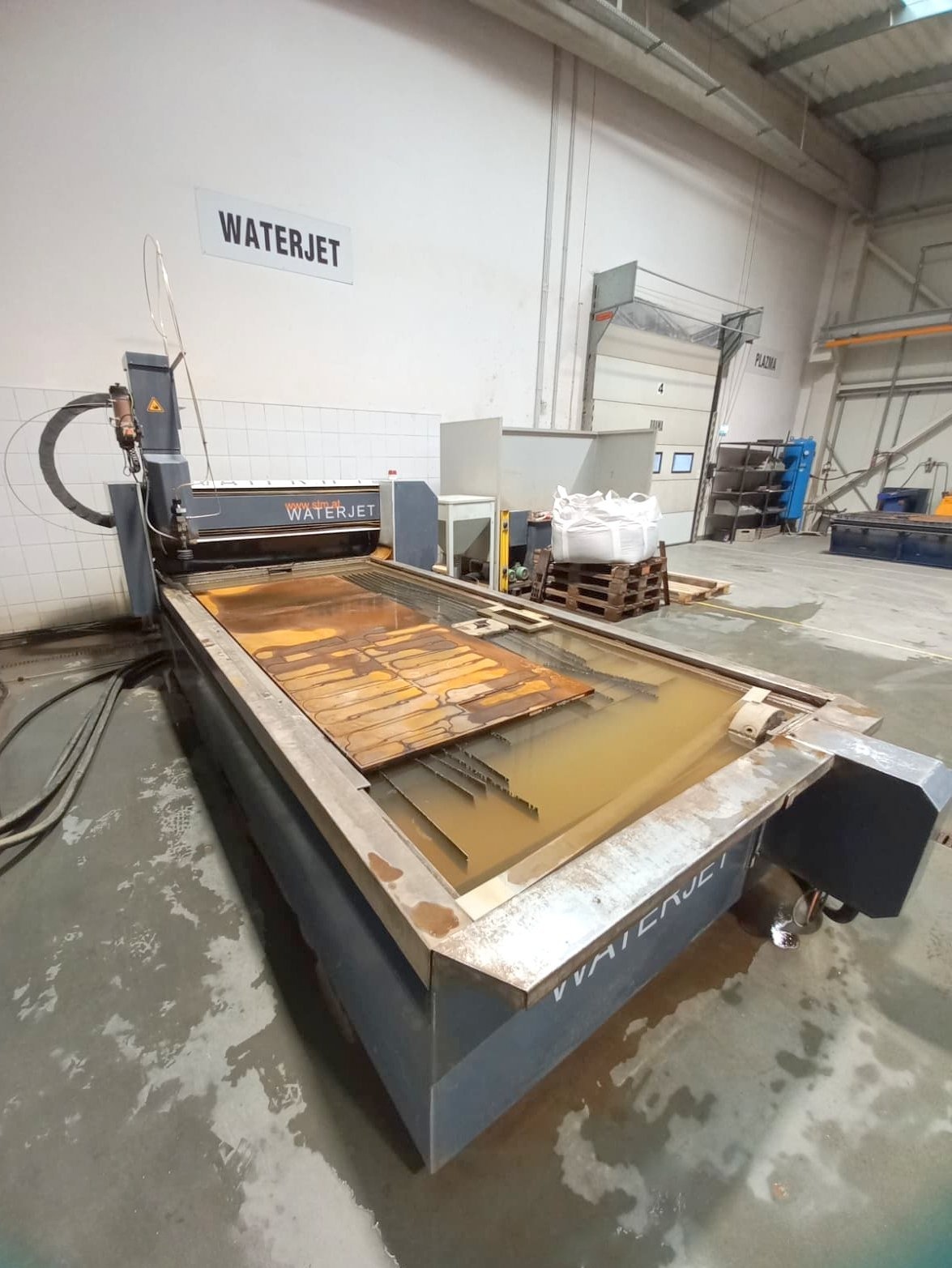

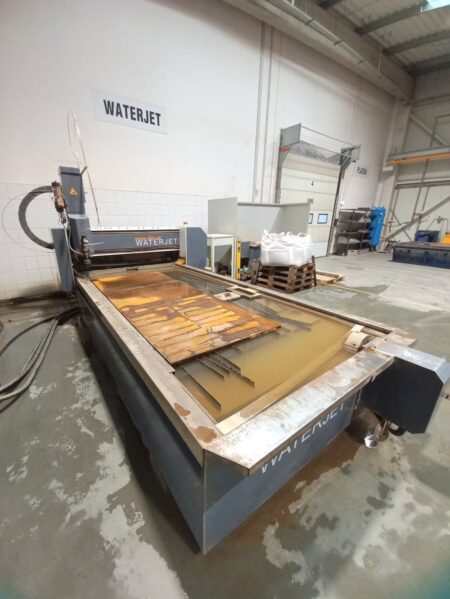

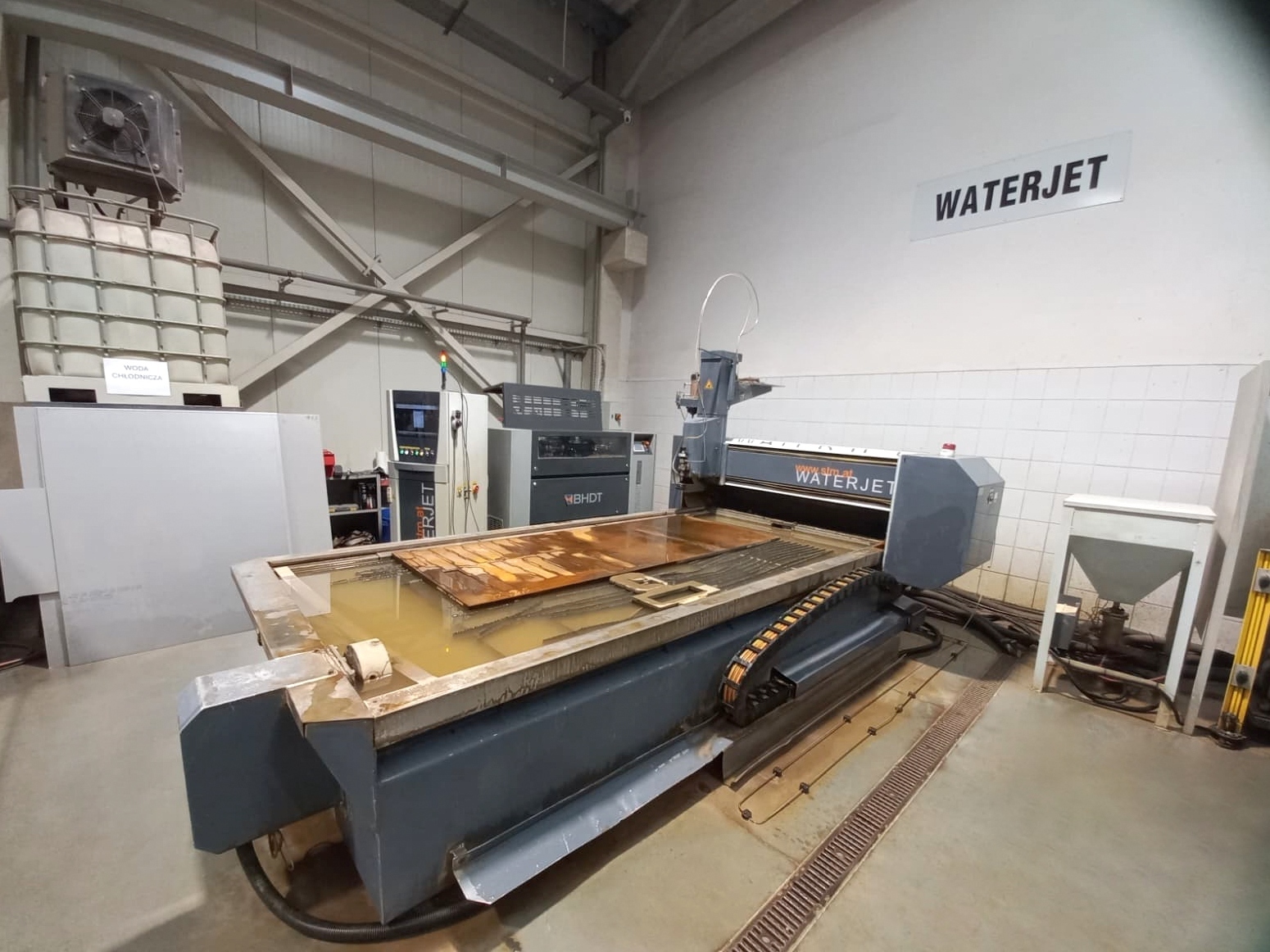

Wycinarka wodna STM WS 3015 MasterCut 2D zbudowana została w 2013 roku w Niemczech przez STM STEIN-MOSER GmbH. Maszyna przez cały okres użytkowania była regularnie serwisowana, przez co jest w bardzo dobrym stanie technicznym i gotowa do dalszej pracy.

STM WS 3015 MasterCut 2D to niezwykle uniwersalna maszyna przeznaczona do precyzyjnej obróbki szerokiej gamy materiałów, t.j. metal, tworzywa sztuczne oraz szkło. Wyróżnia się ona zastosowaniem nowoczesnych komponentów oraz wytrzymałej konstrukcji, zachowującej stabilność podczas nawet najbardziej wymagających wyzwań. Proces obróbczy realizowany jest za pomocą sterowanej numerycznie głowicy roboczej, poruszającej się w trzech osiach X,Y,Z o posuwach wynoszących kolejno 3002 mm, 1502 mm oraz 180 mm. Do cięcia wykorzystywana jest wyłącznie woda lub woda z domieszką ścierniwa, dzięki czemu proces ten jest wolny od szkodliwych oparów i bezpieczny dla środowiska. Zastosowanie technologii cięcia strumieniem wody w produkcji gwarantuje uzyskanie doskonale gładkich krawędzi detalu, bez konieczności podejmowania innych procesów wtórnych.

WaterJet STM WS 3015 obsługiwany jest z poziomu nowoczesnej szafy sterującej z wydajnymi podzespołami oraz oprogramowaniem. Zainstalowane oprogramowanie CAD/CAM posiada moduł AUTO NESTING, który pozwala na maksymalną oszczędność materiału poprzez inteligentne rozmieszczenie detali oraz szybkie generowanie ścieżek cięcia. Wyposażenie obejmuje również m.in. pompę wysokociśnieniową BHDT SERVOTRON 40.37 o mocy 4000 bar, obrotnik w stole roboczym oraz system płukania instalacji ścierniwa. Całkowita waga maszyny z pełnym zbiornikiem wynosi 5600 kg.

Specyfikacja techniczna przecinarki wodnej STM WS 3015 MasterCut 2D

• posuw w osi X/Y/Z: 3002/1502/180 mm
• obszar roboczy (dł. x szer.): 3002 x 1502 mm
• prędkość pozycjonowania: 20 m/min
• dokładność powtarzalności: ± 0,1 mm
• maksymalne ciśnienie robocze: 4000 bar

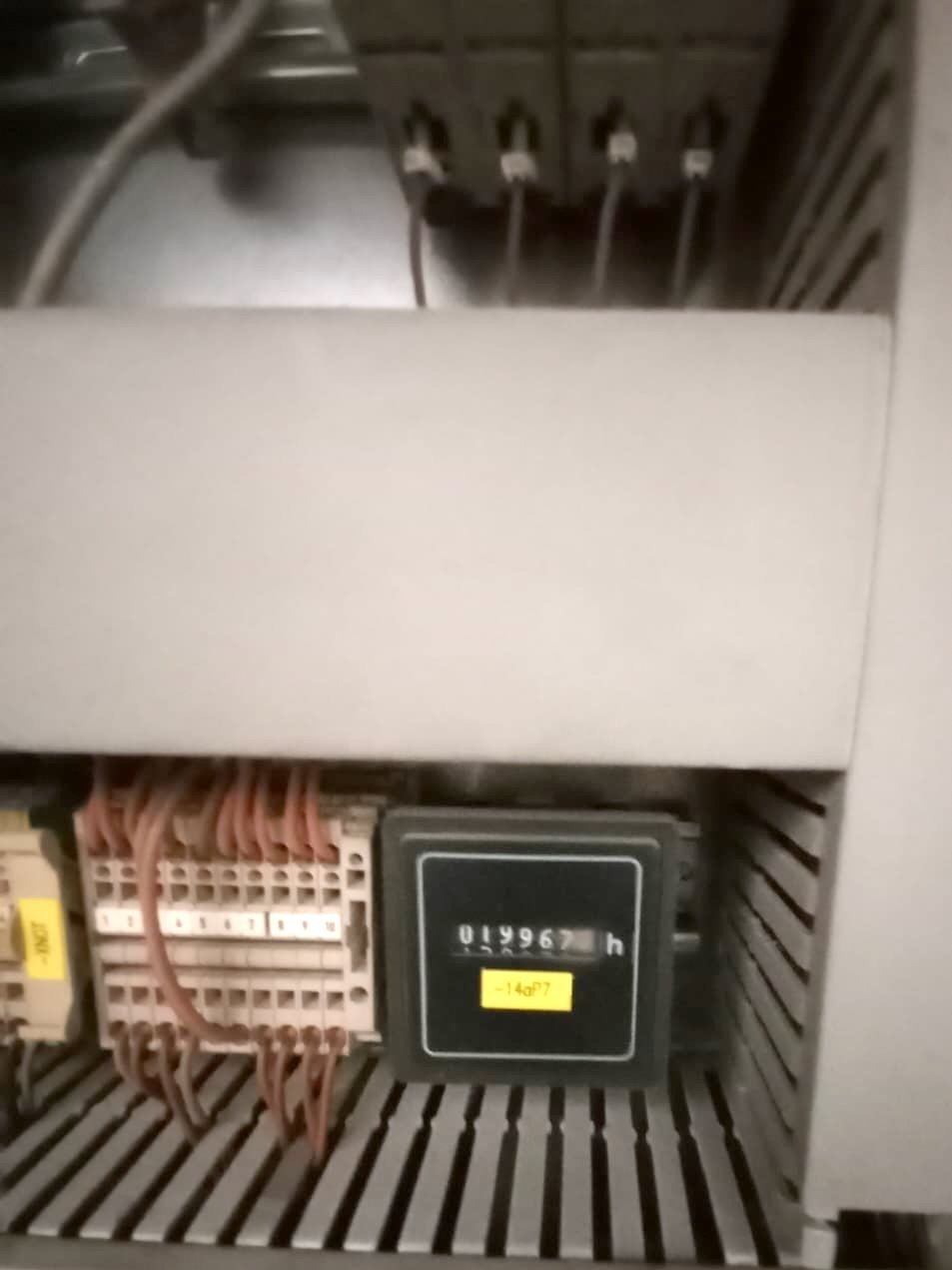

• roboczogodziny: 19967 h
• przyłącze wody: 2-5 bar
• poziom hałasu (cięcie na wodzie): ok. 84 dB(A)
• poziom hałasu (cięcie pod wodą): ok. 78 dB(A)
• temperatura robocza: +10°C/+40°C
• zasilanie: 3x 400 V; 50 Hz
• ciężar maszyny STM WS3015 z pełnym zbiornikiem: 5600 kg

Wyposażenie wycinarki wodnej STM MasterCut

• sterownik CNC NUM z jednostką PREMIUM RITTAL
• oprogramowanie CAD/CAM IGEMS z modułem AUTO NESTING
• głowica robocza sterowana numerycznie
• obrotnik

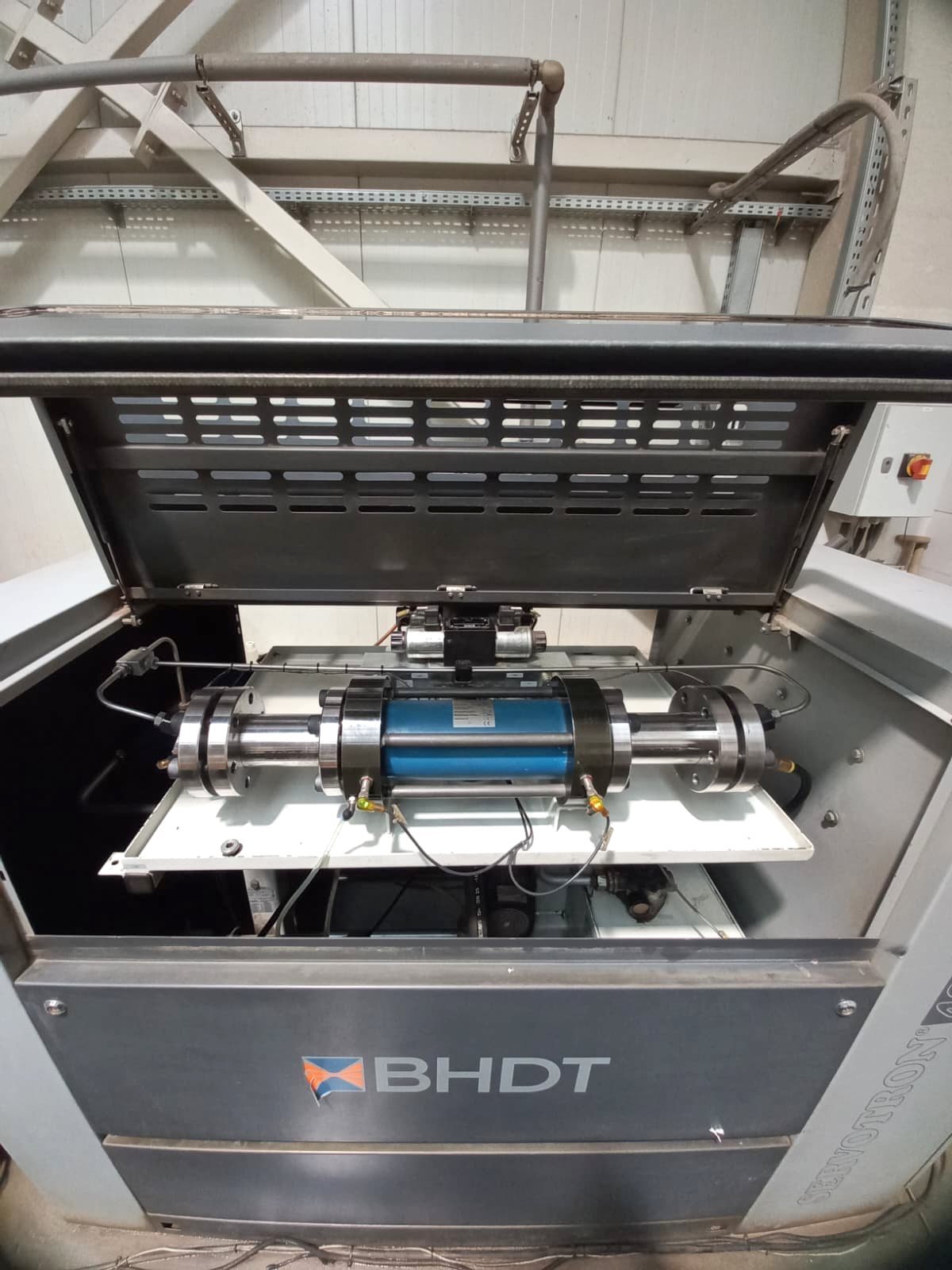

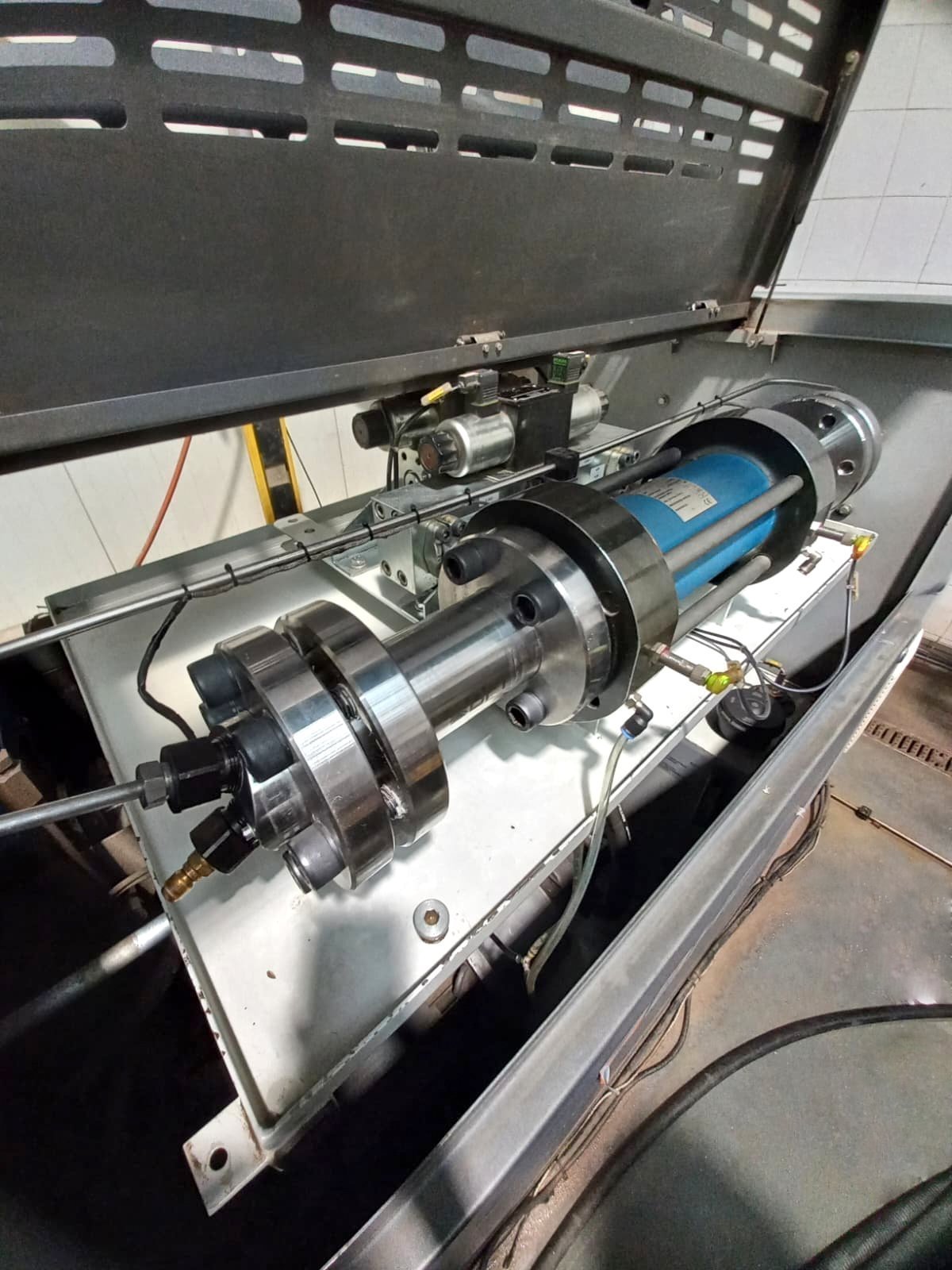

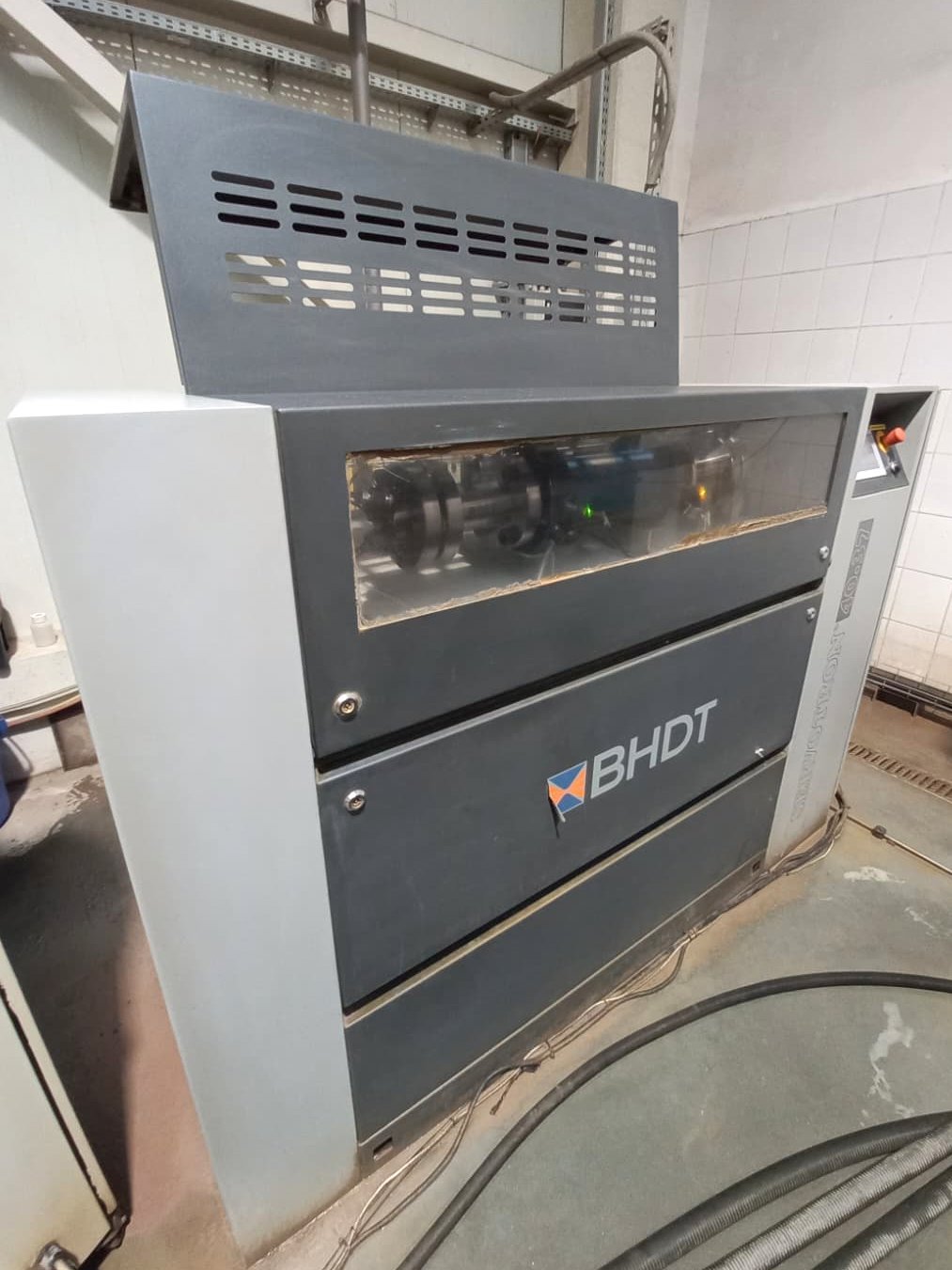

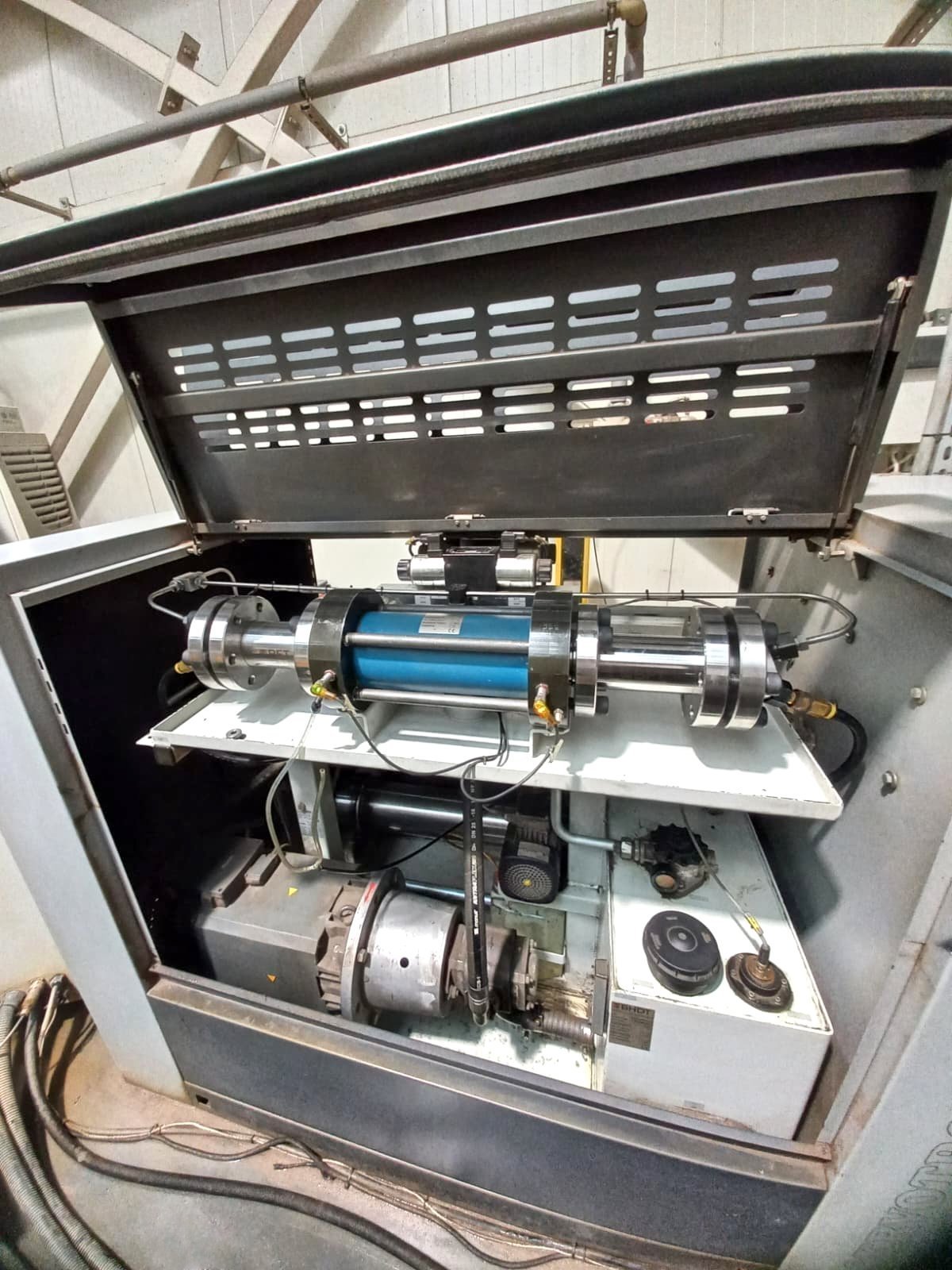

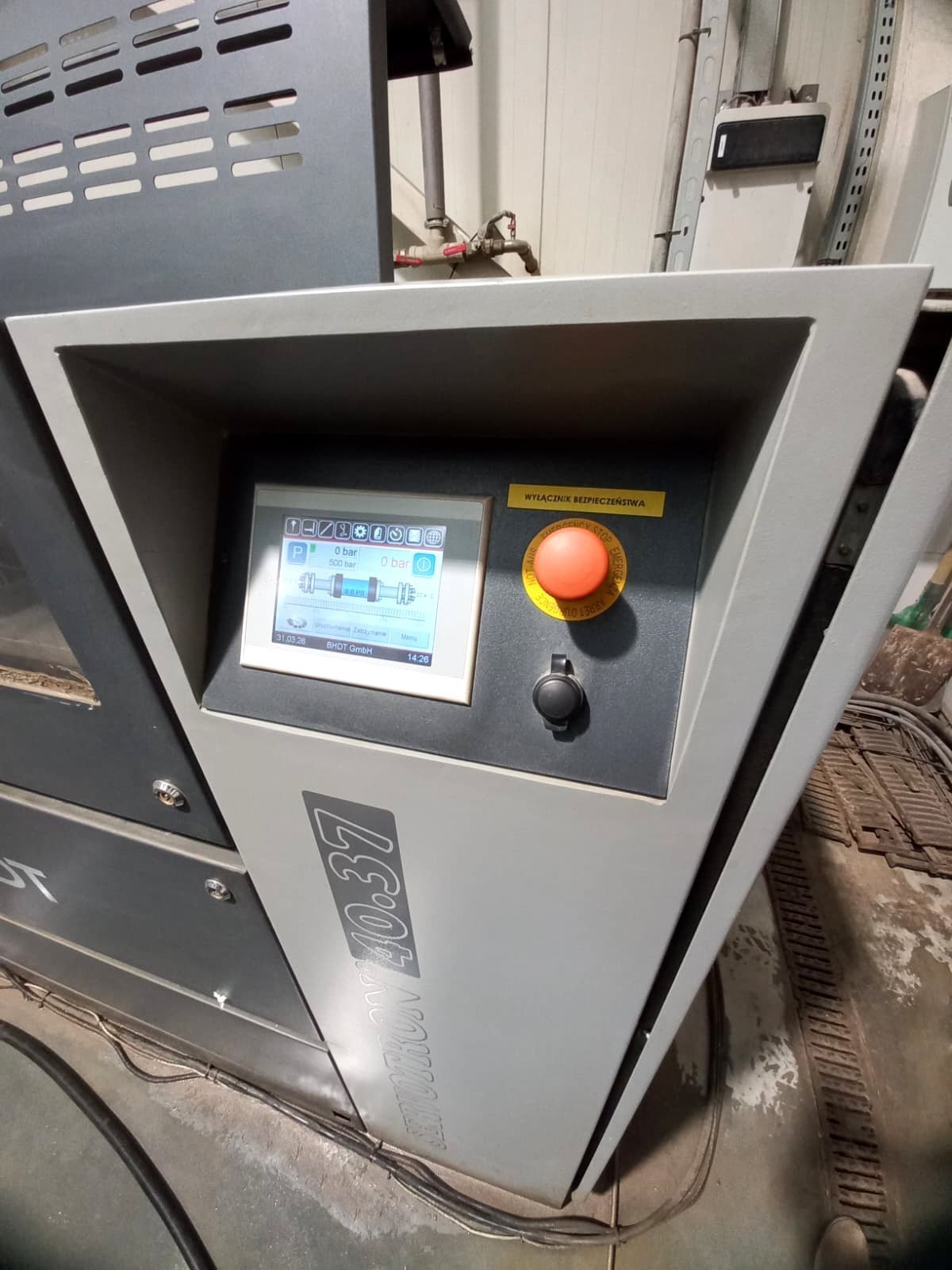

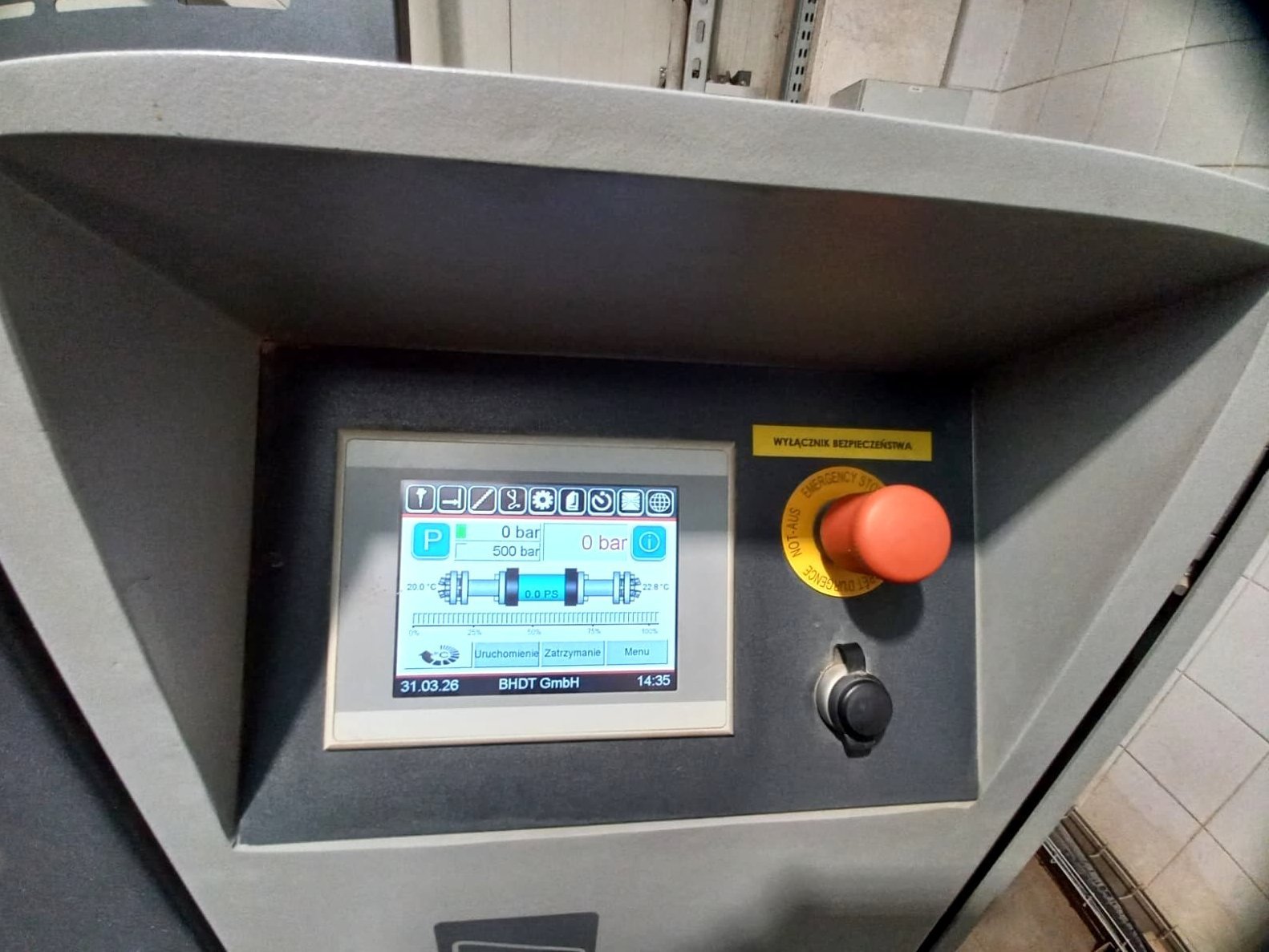

• pompa wysokociśnieniowa BHDT SERVOTRON 40.37

– rok produkcji: 2013
– ciśnienie robocze: 400 MPa (4000 bar)
– przepływ: 3,8 l/min
– pojemność zbiornika: 100 l
– zapotrzebowanie na moc: 39 kW
– zasilanie: 3x 400 V; 50 Hz
– ciężar brutto: 1000 kg

• zbiornik z ciśnieniowym podawaniem ścierniwa

– pojemność zbiornika na ścierniwo: 250 kg
– wydajność podawania ciśnieniowego: ok. 1000 g/min
– ciśnienie sprężonego powietrza: 6 bar
– zużycie sprężonego powietrza: 0,1 Nm3/h
– pojemność zbiornika ciśnieniowego: 2 l
– pojemność zbiornika pośredniego: 1 l
– wymiary płyty montażowej ze sterowaniem (dł. x szer. x wys.): 610 x 300 x 120 mm
– przyłącze elektryczne: 24 V DC
– uziemienie: min. 6 mm2

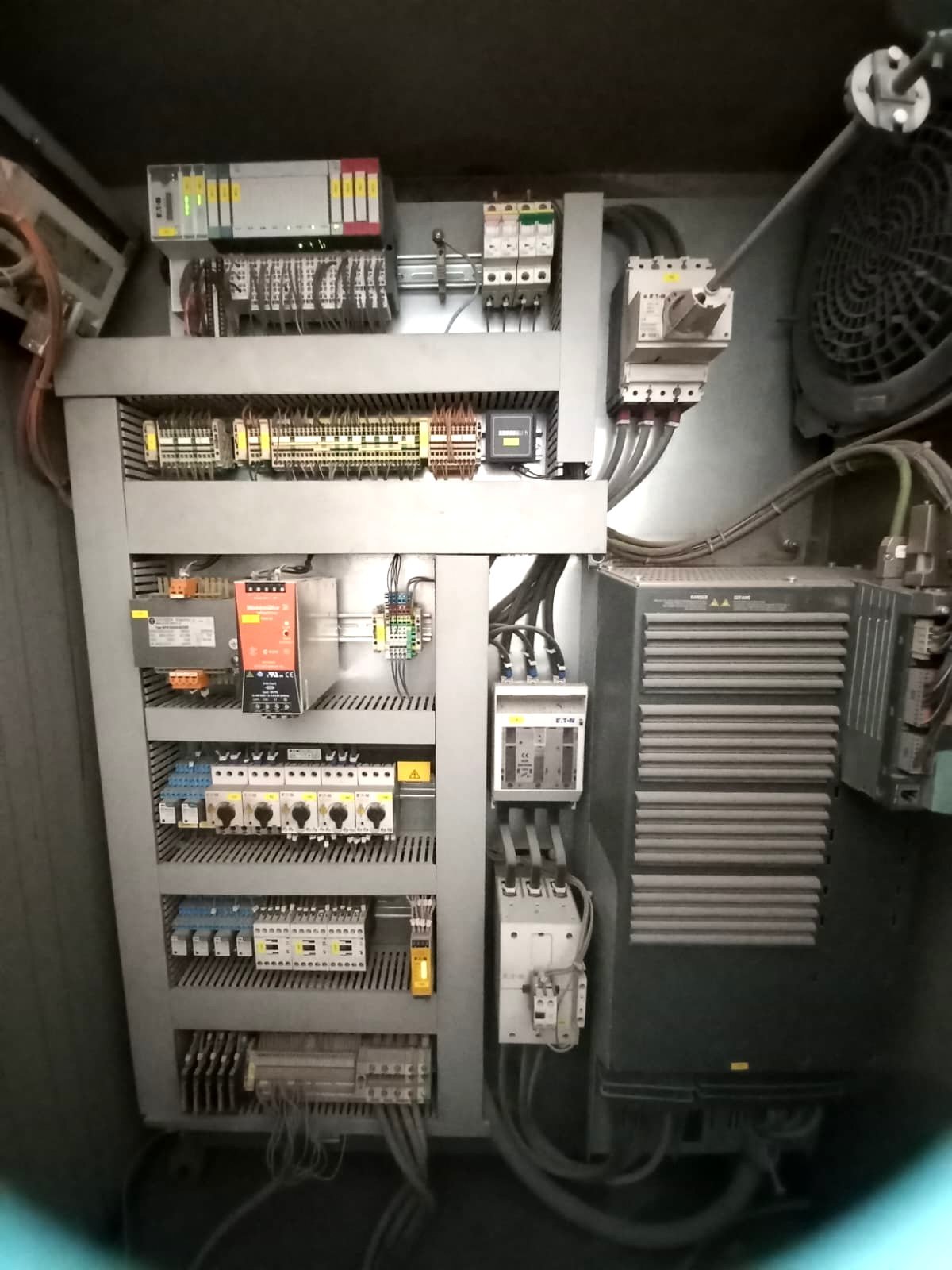

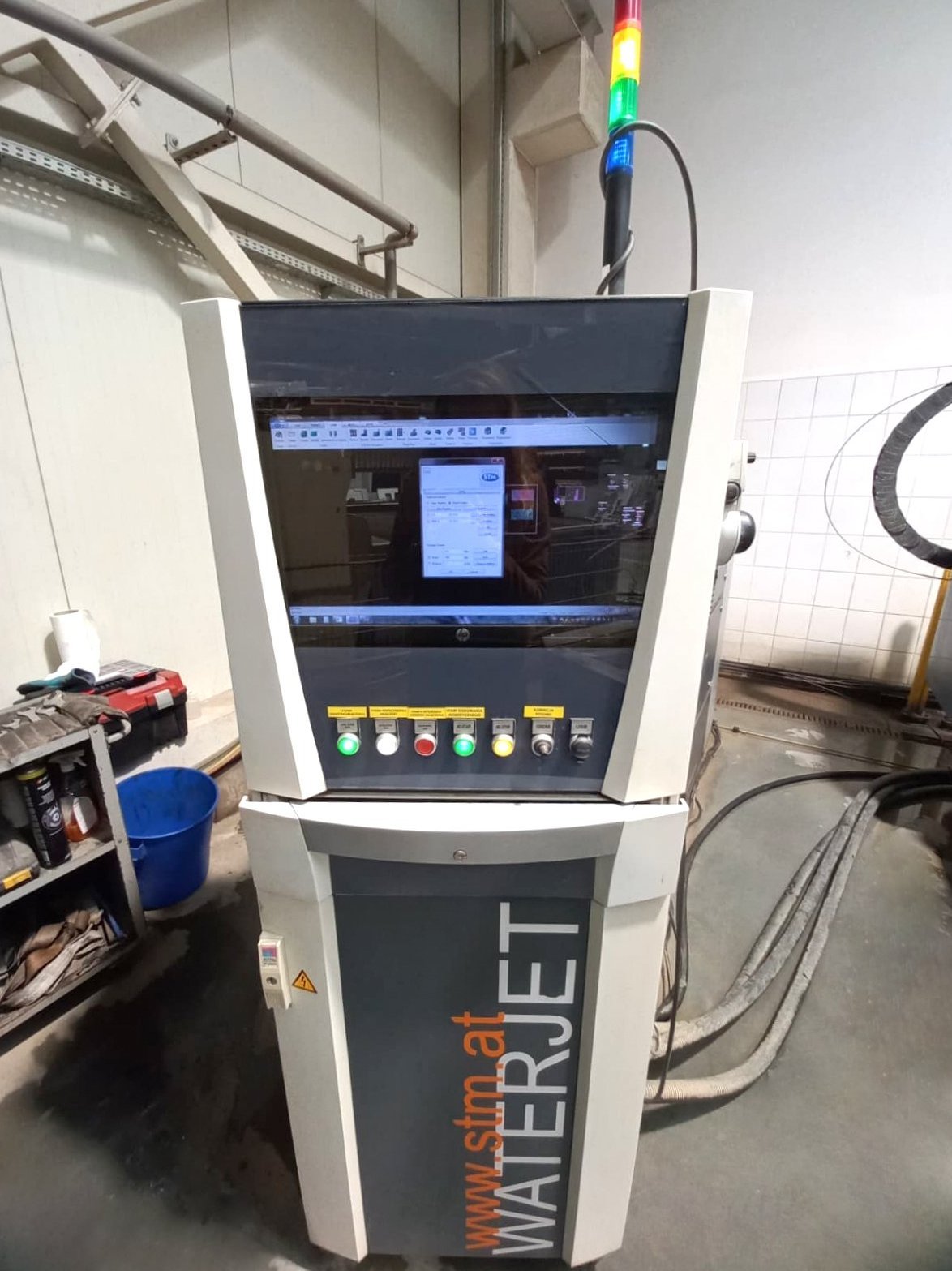

• szafa sterownicza

– lampa sygnalizująca stan pracy maszyny
– klawiatura
– przycisk „urządzenie włącz”
– przycisk „bezpieczeństwo włącz”
– przycisk „pompa WC włącz”
– przycisk „start NC” (uruchomienie sterowania numerycznego)
– przycisk „stop NC” (zatrzymanie sterowania numerycznego)
– złącze USB
– przycisk wyłącznika awaryjnego
– przełącznik kluczykowy „serwis”
– przełącznik „podciśnienie włącz”
– wyłącznik główny

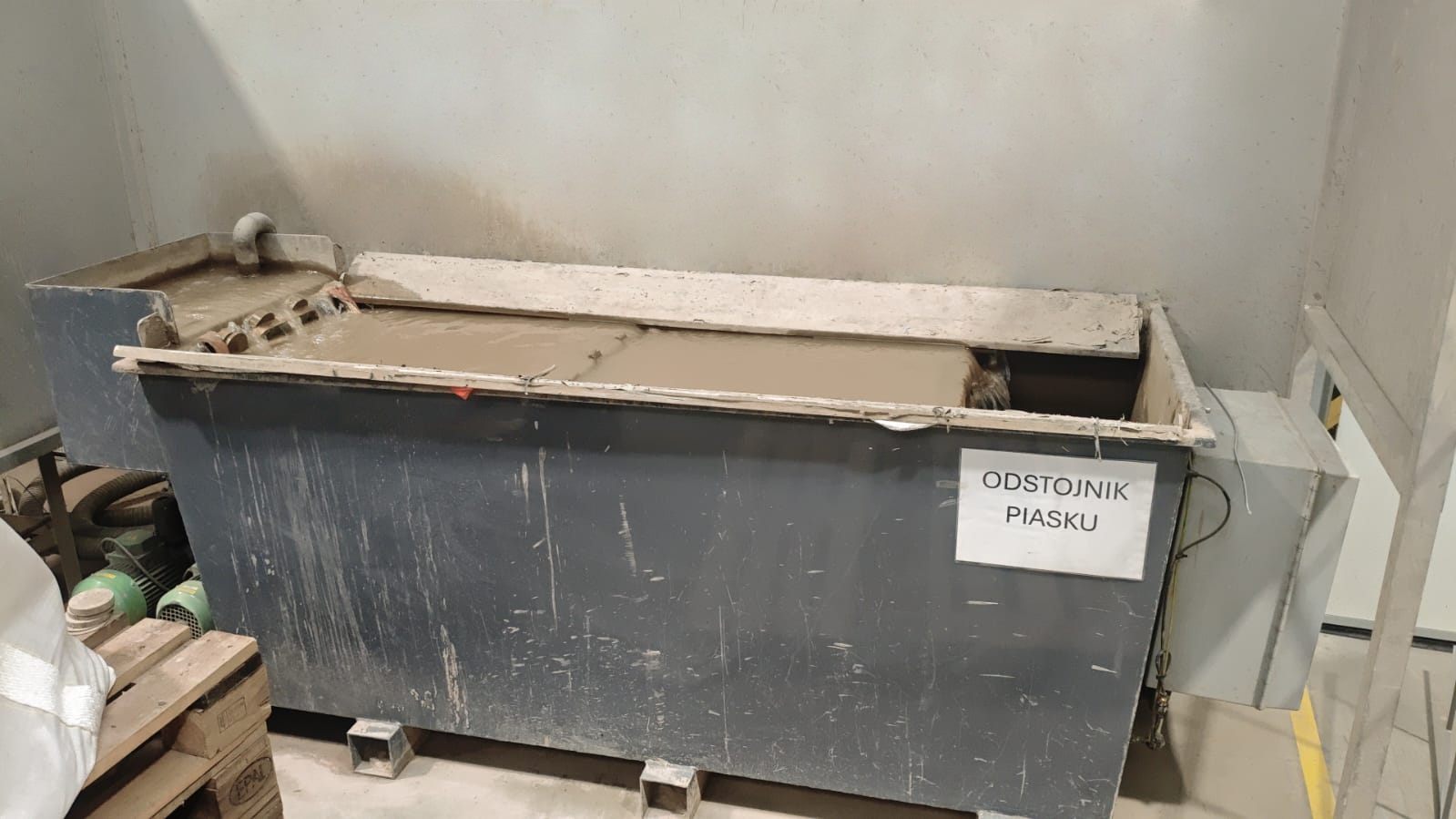

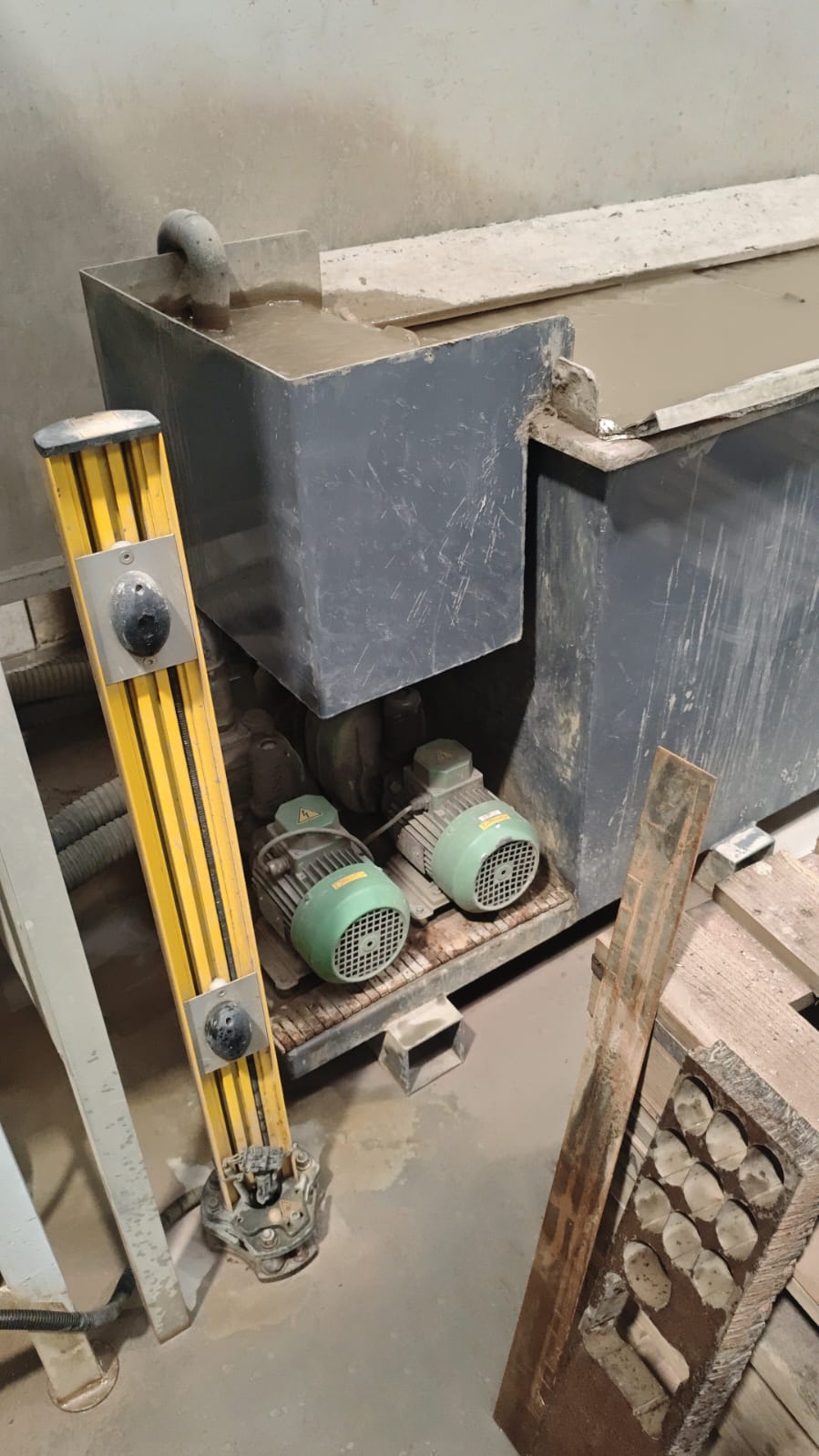

• system płukania instalacji ścierniwa

– liczba worków big-bag: 2
– ciężar napełnionego worka big-bag: ok. 1000 kg
– zasilanie: 400 VAC
– gabaryty (dł. x szer. x wys.): 2400 x 900 x 800 mm
– ciężar urządzenia z pełnym zbiornikiem: ok. 1500 kg
