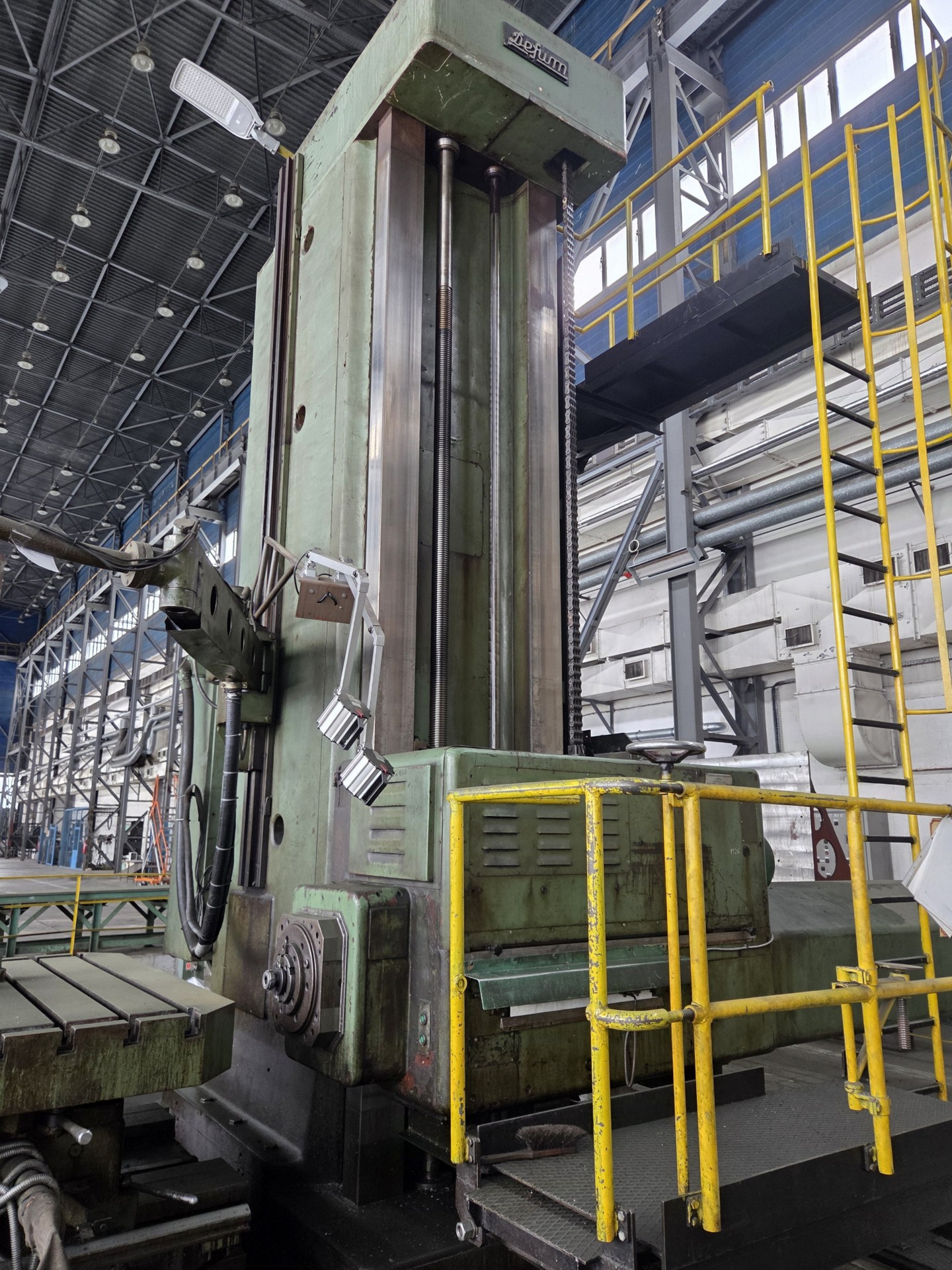

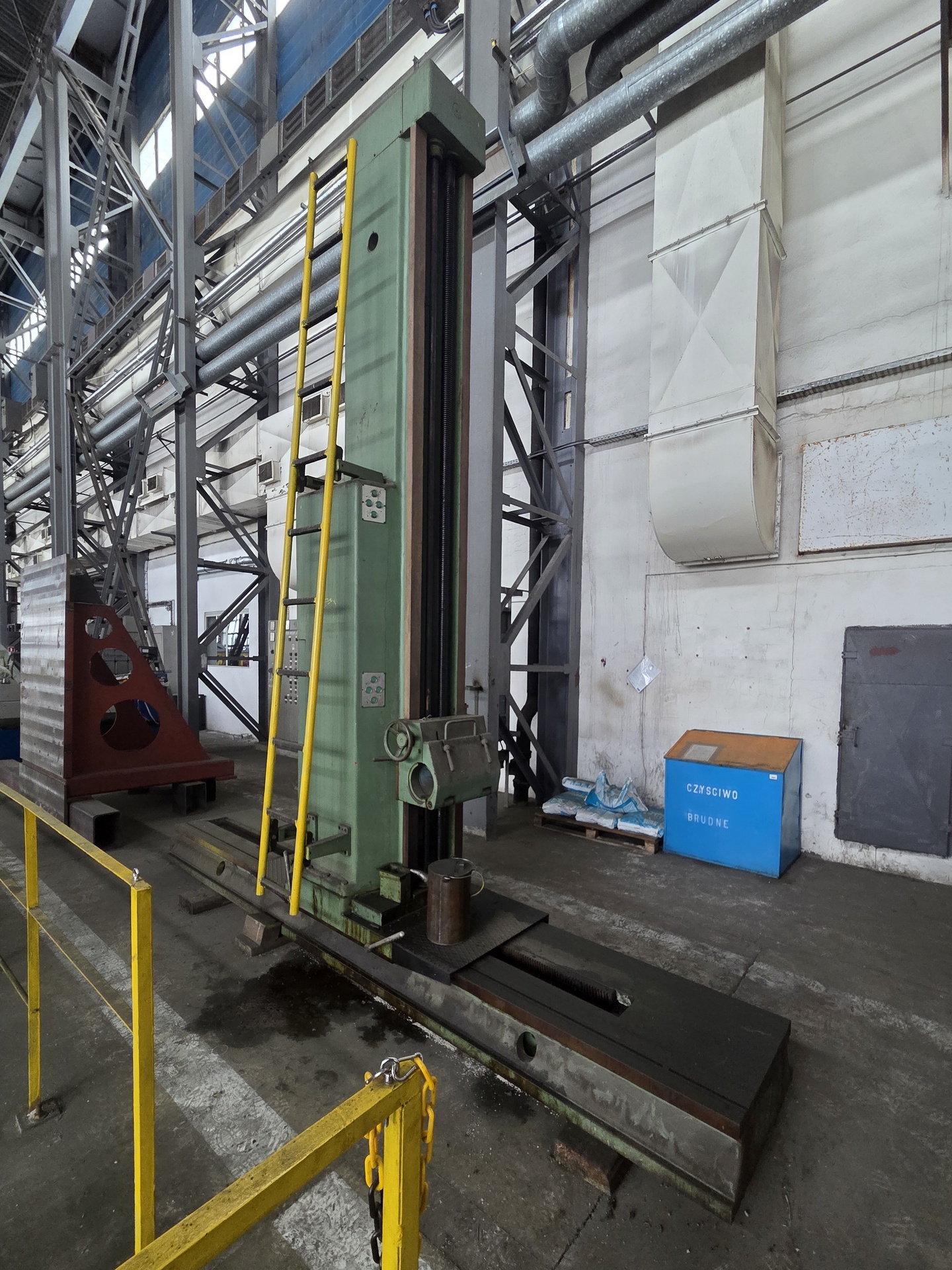

Wytaczarka pozioma DEFUM WHB 150

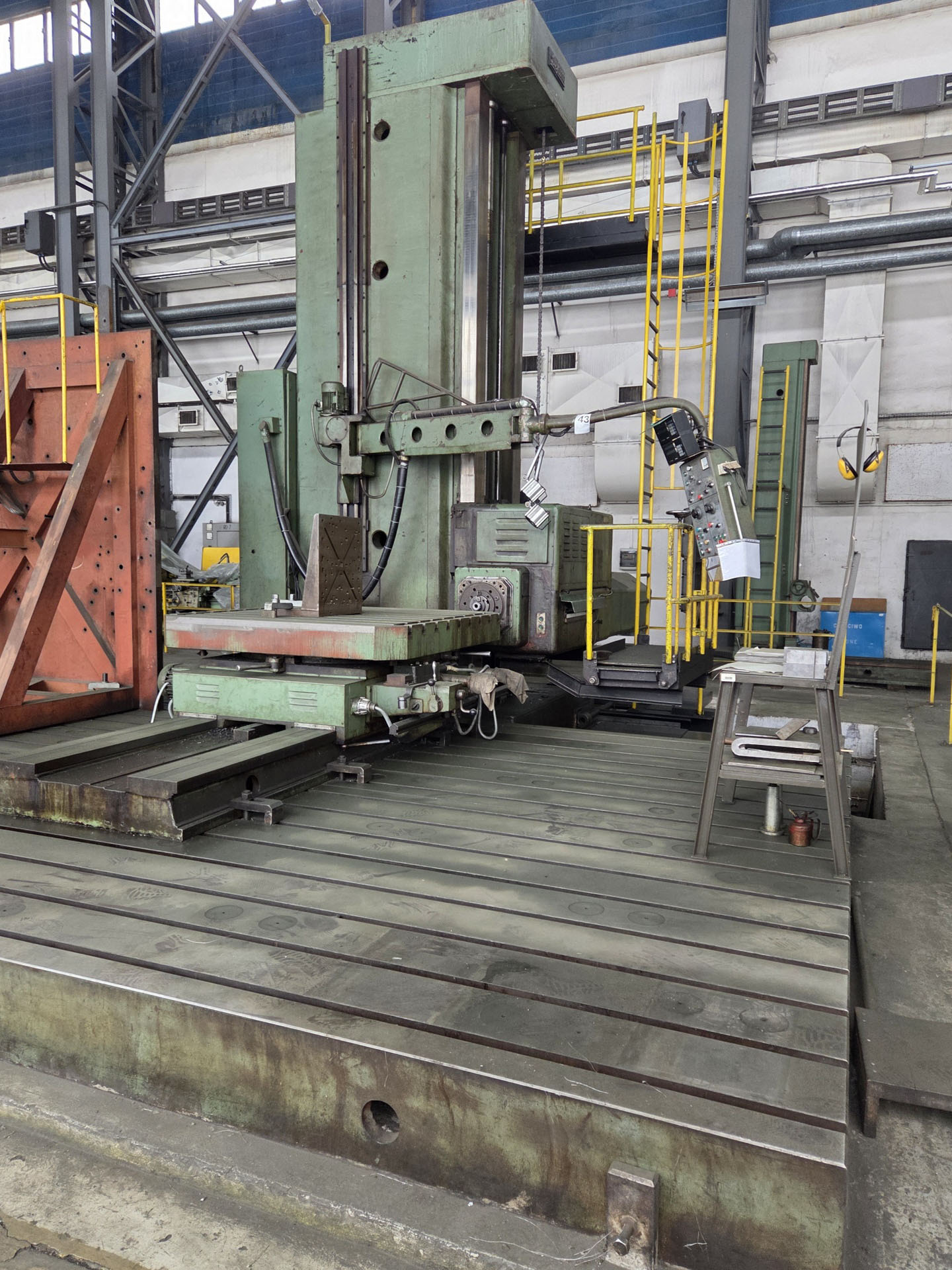

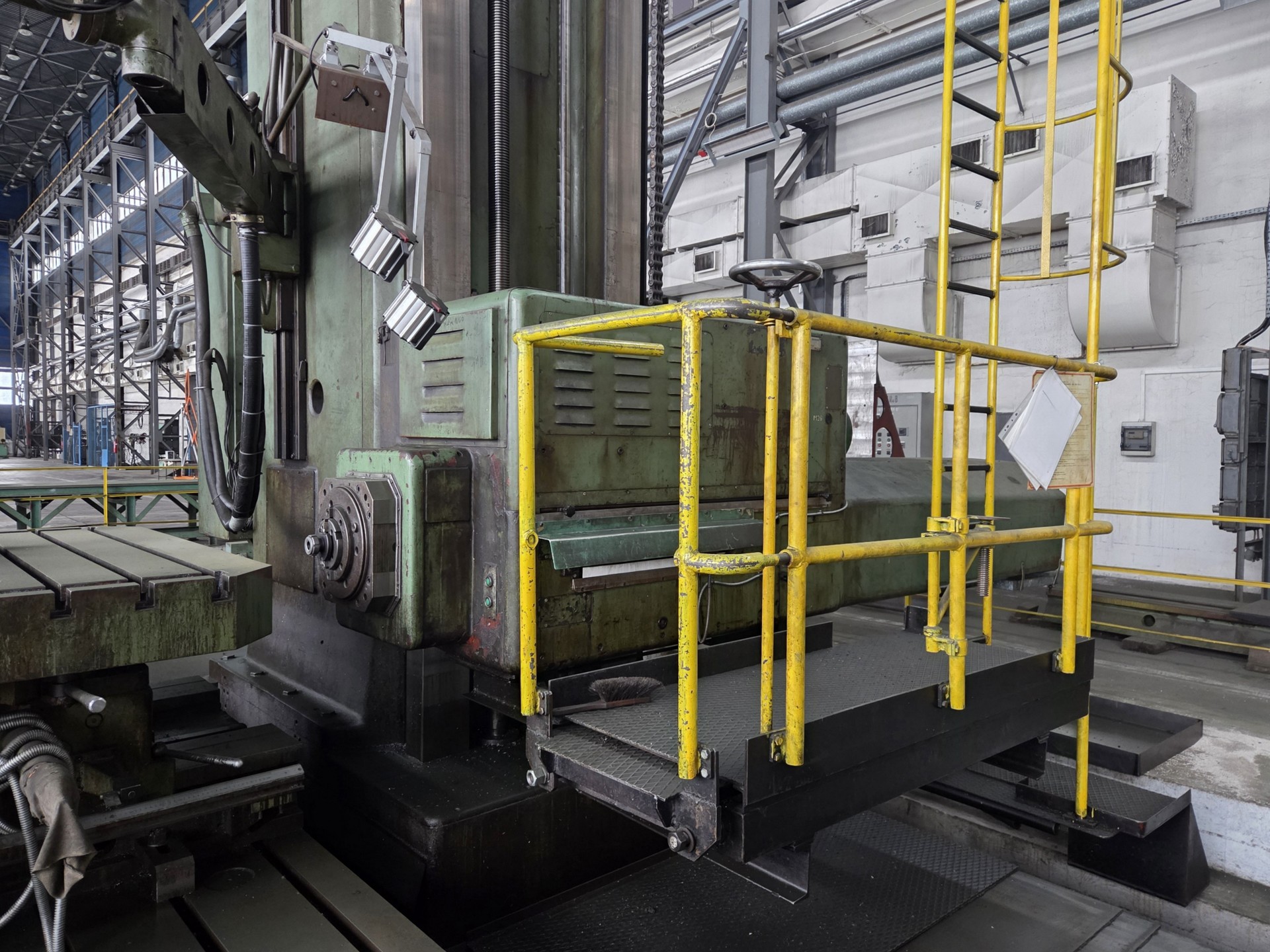

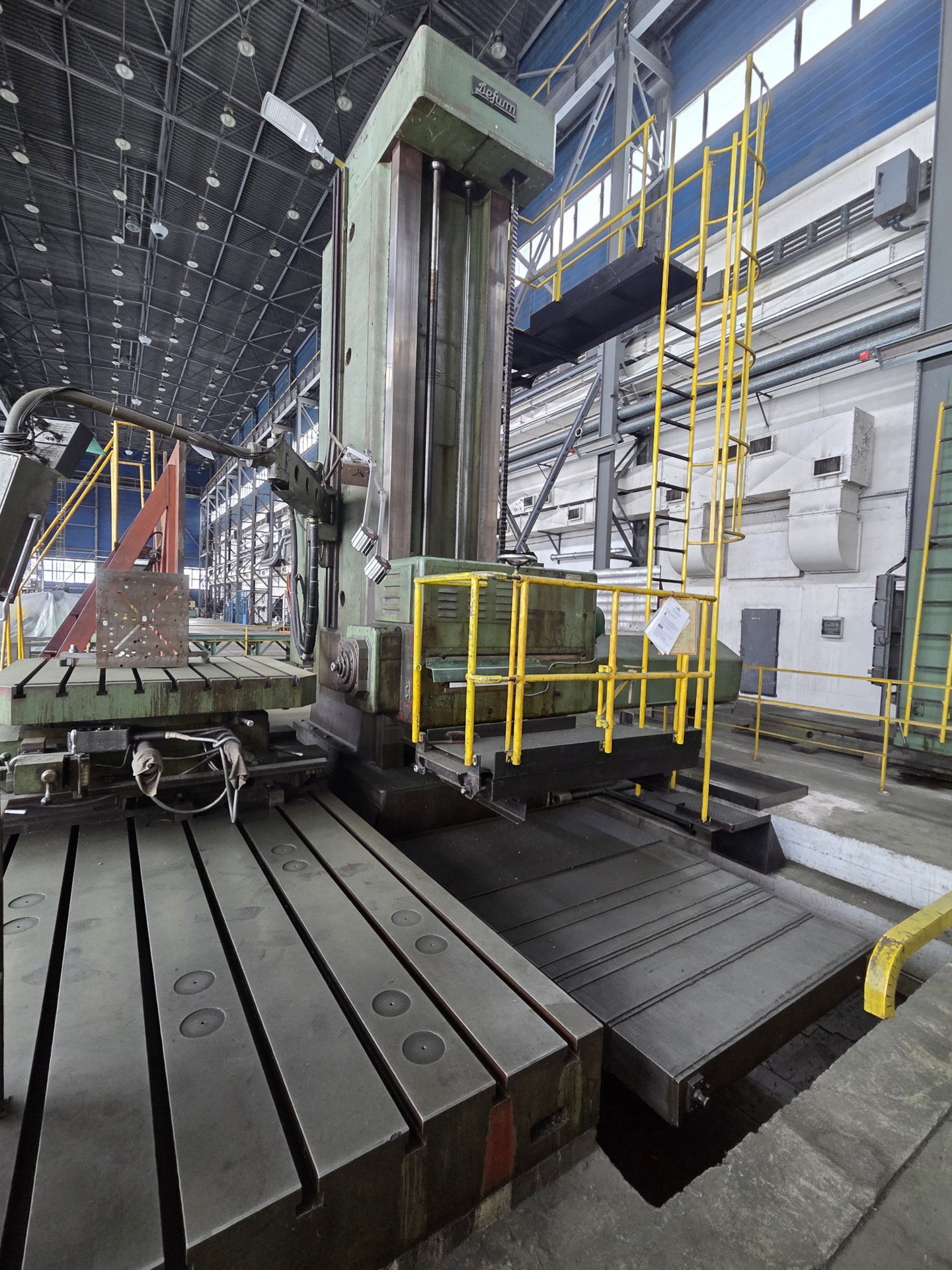

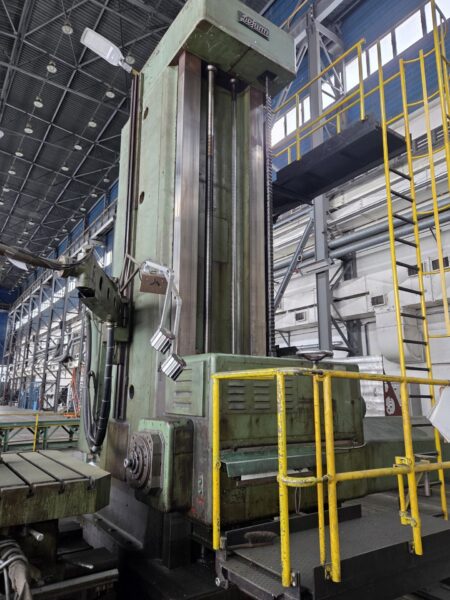

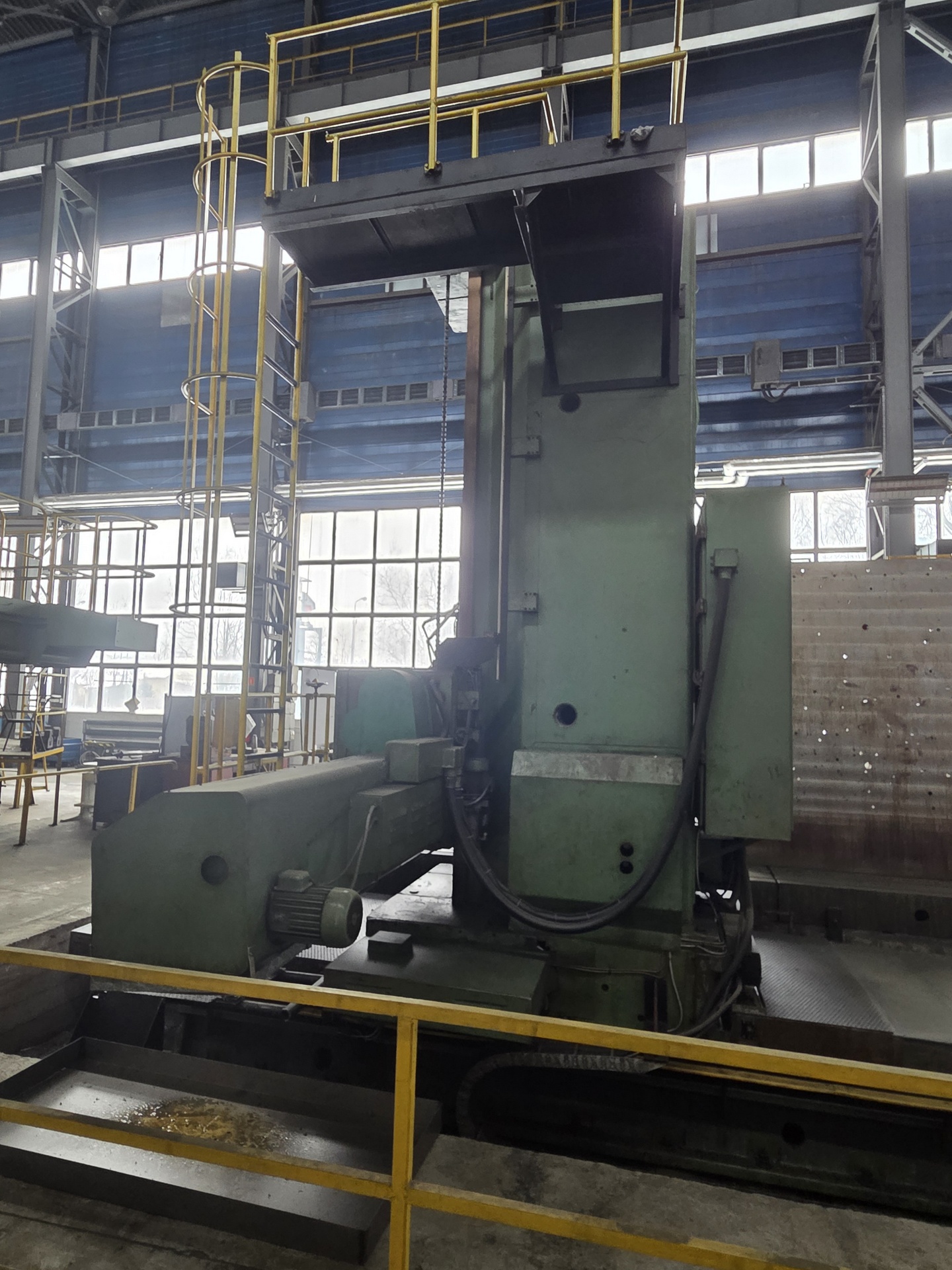

Wytaczarka pozioma DEFUM WHB 150 zbudowana została w 1984 roku w Polsce przez Dąbrowską Fabrykę Obrabiarek DEFUM. Maszyna została zaprojektowana z myślą o precyzyjnej obróbce ciężkich detali o złożonej geometrii, które znajdują zastosowanie w różnych gałęziach przemysłu. Dzięki swojej konstrukcji i szerokim możliwościom obróbczym świetnie sprawdza się m.in. w przemyśle maszynowym, samochodowym, stoczniowym oraz wszędzie tam, gdzie wymagana jest wysoka dokładność pracy.

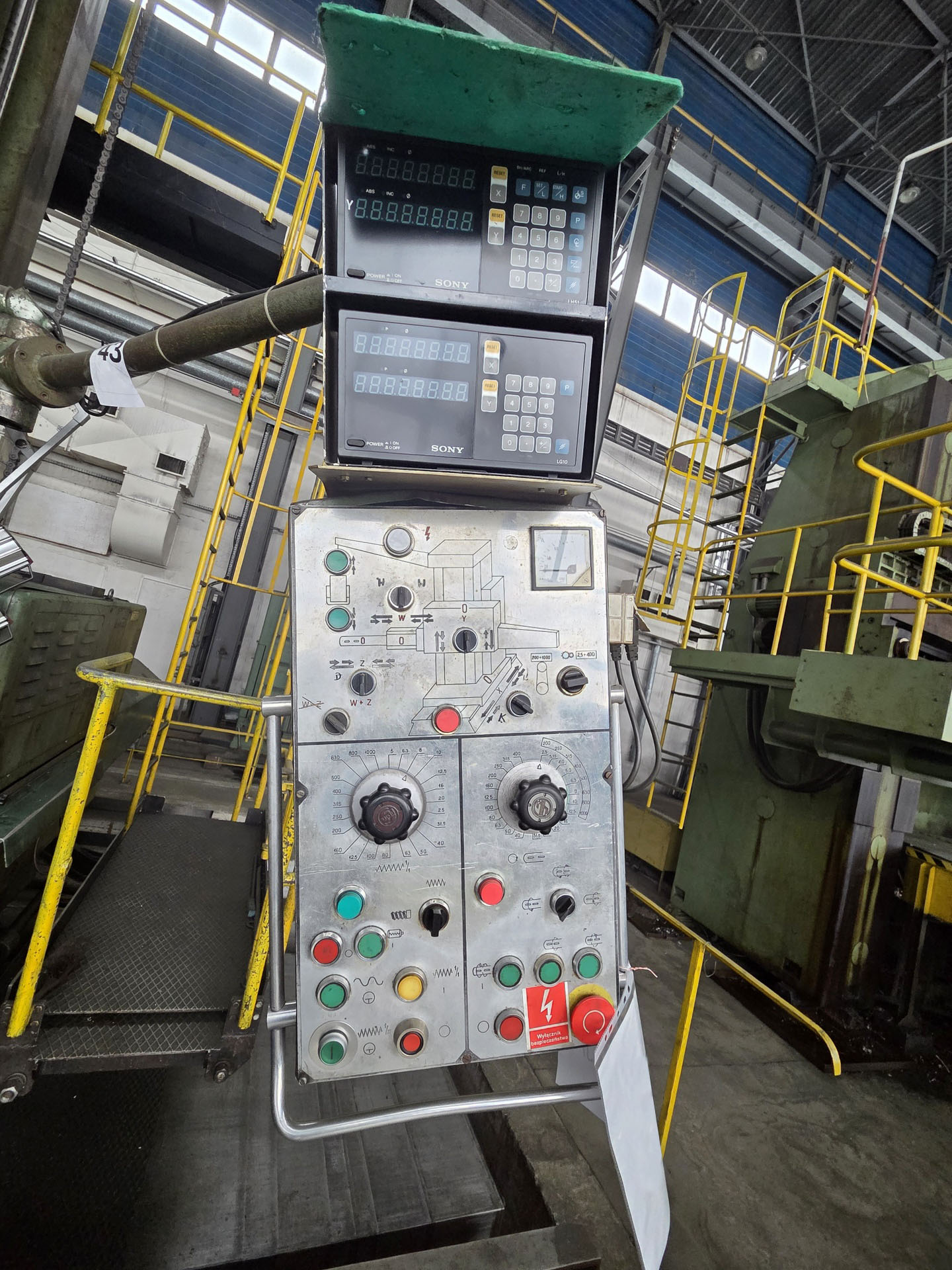

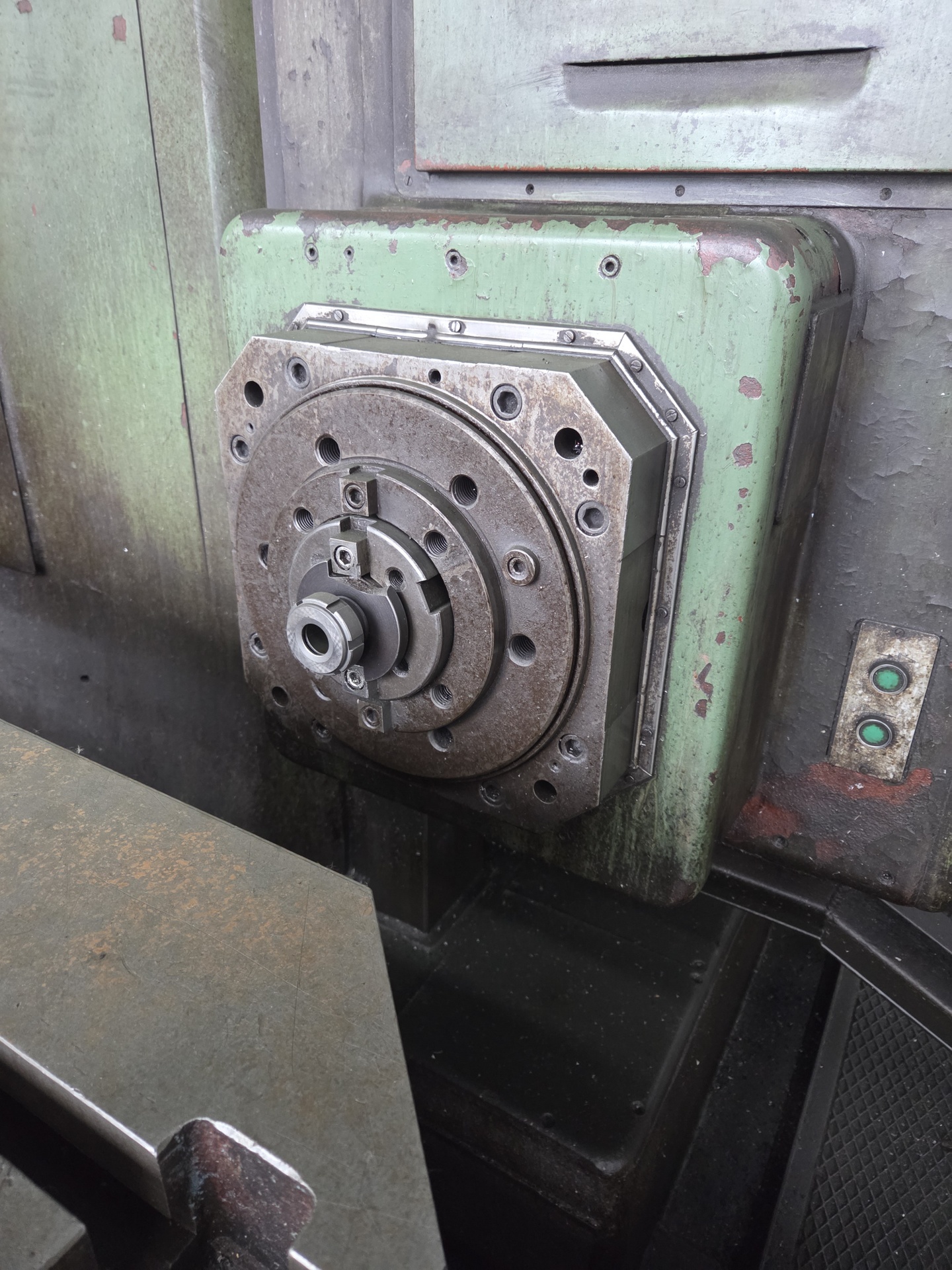

DEFUM WHB 150 pozwala na realizację szeregu skomplikowanych operacji obróbczych, t.j. wytaczanie, wiercenie otworów i frezowanie. Obróbka wykonywana jest za pomocą wrzeciona o średnicy 150 mm, które zapewnia maksymalną dokładność pracy nawet przy dużym obciążeniu. Głowica robocza porusza się w czterech osiach o posuwach wynoszących 7000 mm (oś X), 3000 mm (oś Y), 1200 (oś Z) oraz 500 mm (oś W). Zainstalowane odczyty cyfrowe marki SONY, wyróżniające się wysoką dokładnością pomiaru, na bieżąco monitorują położenie głowicy we wszystkich osiach liniowych. Całość uzupełnia solidna konstrukcja, która gwarantuje wysoką stabilność pracy podczas nawet najbardziej wymagających wyzwań. Wytaczarka WHB 150 waży 62 tony.

Specyfikacja techniczna wiertarko-frezarki DEFUM WHB 150

• liczba osi: 4 (X,Y,Z,W)
• posuw w osi X/Y/Z/W: 7000/3000/1200/500 mm
• maksymalna średnica wytaczania: 800 mm
• maksymalna średnica planowania z tarczą: 1200 mm
• maksymalna średnica wiercenia w żeliwie: 75 mm
• maksymalna średnica głowicy frezarskiej: 400 mm
• średnica wrzeciona: 150 mm
• stożek wrzeciona z automatycznym zaciskiem narzędzia: ISO 50
• stożek wrzeciona bez automatycznego zacisku narzędzia: metryczny 80 mm
• odczyty cyfrowe: SONY
• wymiary pinoli: 380×380 mm

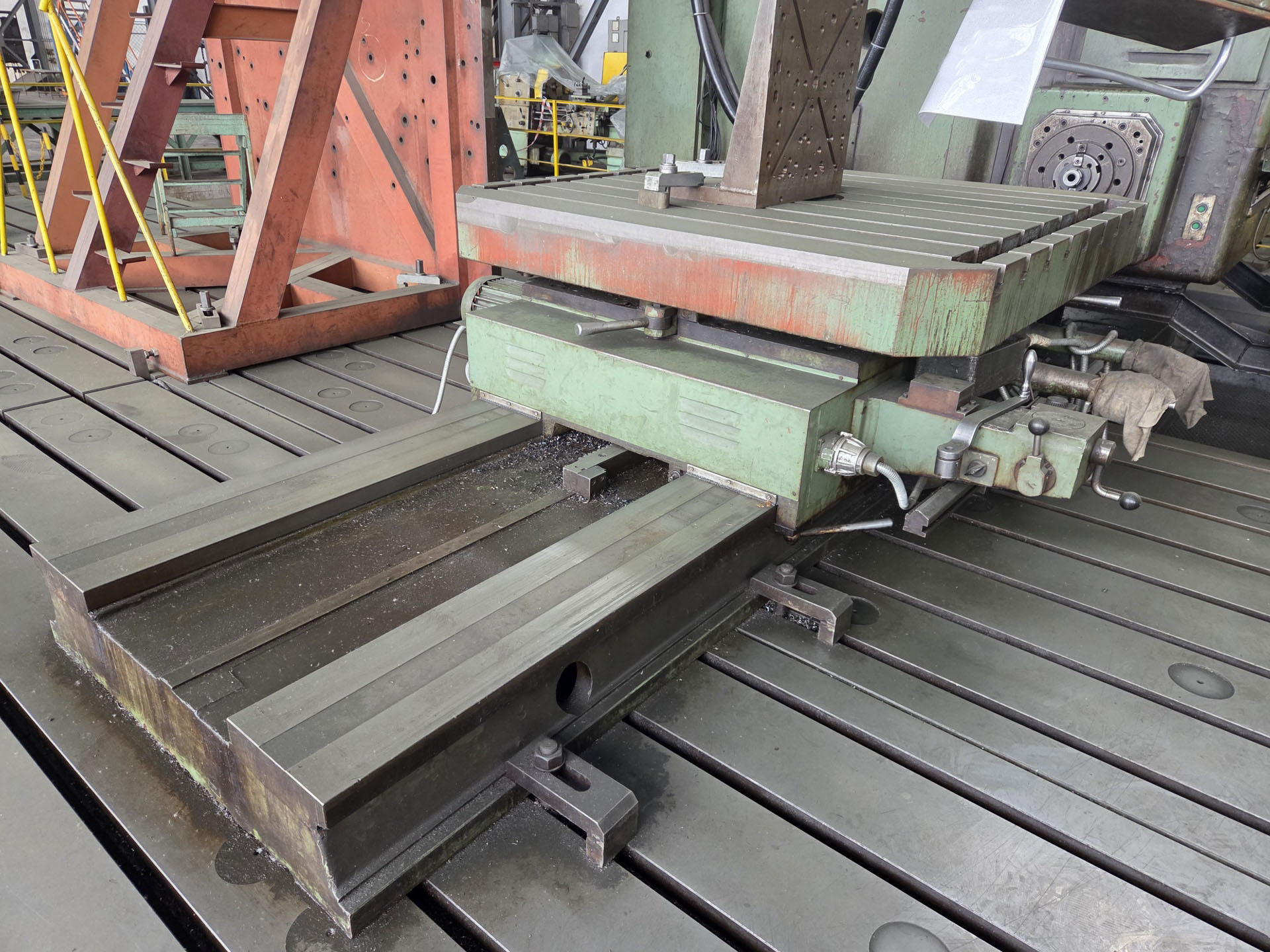

• liczba płyt roboczych: 4
• wymiary płyt roboczych (dł. x szer.): 5000 x 2000 mm
• łączna powierzchnia płyt roboczych: 40 m2
• ciężar maszyny DEFUM WHB 150: 62 t
