Centre de tournage CNC DOOSAN LYNX 220A

Centre de tournage CNC DOOSAN LYNX 220A a été construit en 2010 en Corée du Sud par Doosan Infracore. La machine est conçue pour l’usinage de pièces d’un diamètre maximal de 510 mm. Elle offre une fiabilité, une précision et une répétabilité élevées des pièces produites pendant de nombreuses années d’utilisation intensive, ce qui la rend idéale pour la production à l’unité et en série.

L’usinage est réalisé au moyen d’une broche entraînée par un moteur de grande puissance. La broche tourne à une vitesse maximale de 6000 tr/min et opère sur deux axes, X et Z, avec des avances respectives de 175 mm et 330 mm. Pour réduire l’impact de la dilatation thermique de la partie avant et améliorer la précision globale à des vitesses élevées, la broche est soutenue par un roulement à billes à contact oblique à trois rangées à l’avant et un roulement à rouleaux cylindriques à une rangée à l’arrière.

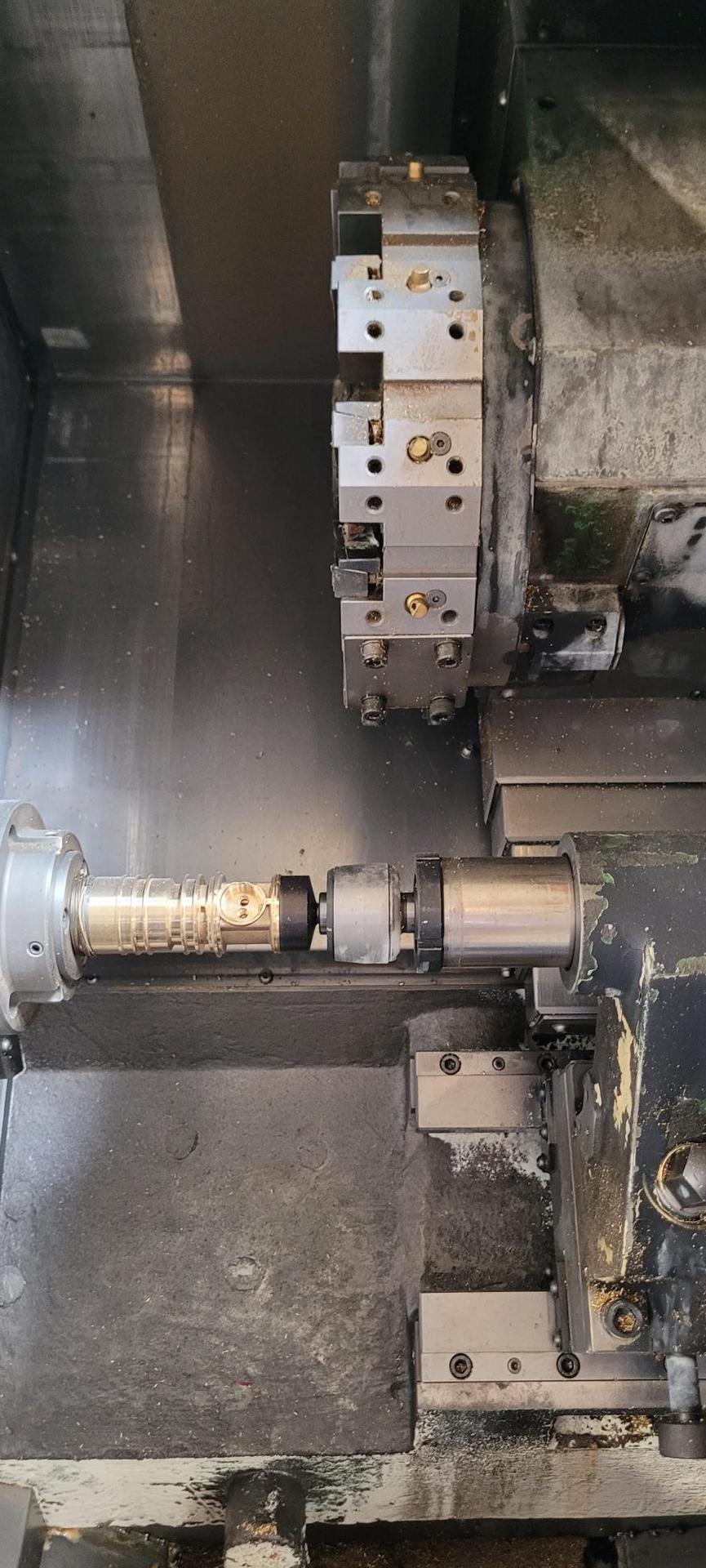

La DOOSAN LYNX 220A est équipée d’une tête de tourelle à 12 positions avec un grand embrayage à came de 210 mm de diamètre et une pince hydraulique de 39 kN. La conception rigide de la tourelle garantit un usinage stable et robuste, une finition de surface élevée, une grande portée de la barre d’alésage et une durée de vie prolongée de l’outil. La rotation de la tourelle est commandée par un servomoteur à couple élevé, tandis que l’indexation s’effectue dans les deux sens avec un temps de changement de position de seulement 0,11 seconde.

Le support stable de la pièce pendant l’usinage est assuré par une contre-pointe robuste dotée de guides largement espacés. Son corps est positionné au moyen d’une tige de traction coopérant avec le chariot, tandis que le mouvement de la tige et le serrage hydraulique sont effectués manuellement.

Le tour CNC LYNX 220A se distingue également par sa conception robuste développée à l’aide de la méthode des éléments finis (FEM – Finite Element Method), qui maintient une grande précision géométrique, même sous de lourdes charges de travail. Le corps fortement nervuré amortit efficacement les vibrations générées pendant l’usinage, ce qui se traduit par un processus stable et une qualité de pièce élevée. Tout cela est complété par un contrôleur CNC intelligent doté d’une interface intuitive et d’un accès à de nombreuses fonctions avancées. Le tour DOOSAN LYNX pèse 2900 kg.

Caractéristiques techniques du tour DOOSAN LYNX 220A CNC

• diamètre admis au dessus du banc : 510 mm
• diamètre de tournage maximum : 320 mm
• diamètre de tournage recommandé : 170 mm
• longueur maximale de tournage : 322 mm
• diamètre de la barre : 45 mm
• avance dans l’axe X : 175 (160+15) mm
• avance dans l’axe Z : 330 mm
• avance rapide dans l’axe X/Z : 30/36 m/min
• vitesse de rotation de la broche : 6000 tr/min
• diamètre de l’alésage de la broche : 53 mm
• diamètre du palier de la broche : 90 mm
• extrémité de la broche : A2-5
• puissance d’entraînement de la broche (30 min/puissance continue) : 15/11 kW
• diamètre du mandrin : 6″
• diamètre de l’outil : 25×25 mm
• diamètre de la barre d’alésage : 40 mm
• diamètre du fourreau de la contre-pointe : 65 mm
• extension du fourreau de la contre-pointe : 80 mm
• cône du fourreau de la contre-pointe : MT4
• puissance d’entraînement de l’axe X, Z : 1,8 kW
• puissance du moteur de la pompe à liquide de refroidissement : 0,18 kW
• puissance nominale : 23,68 kVA
• résistance aux coupures de courant : 17 kA
• courant à pleine charge : 62,15 A
• capacité de résistance aux courts-circuits : 65 kA
• alimentation électrique : 3x 200/220 VAC ; 50/60 Hz
• dimensions (L x L x H) : 2325 x 1600 x 1600 mm
• poids de la machine DOOSAN LYNX 220 A : 2900 kg

Equipement du tour à métaux DOOSAN

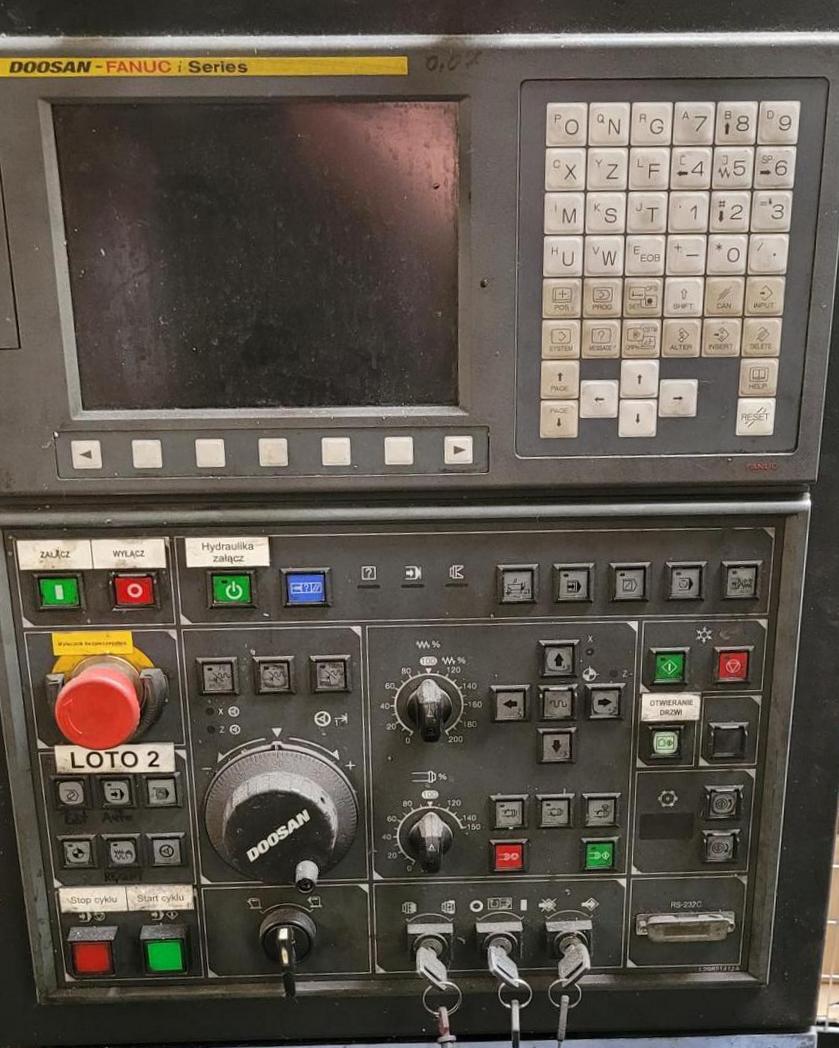

• commande CNC : DOOSAN FANUC i Series
• tourelle 12 positions
• contre-pointe
• système de lubrification
• système de refroidissement
• commande au pied
• unité hydraulique
• boîtier étanche de l’espace de travail avec verrouillage de la porte avant
• éclairage de l’espace de travail
