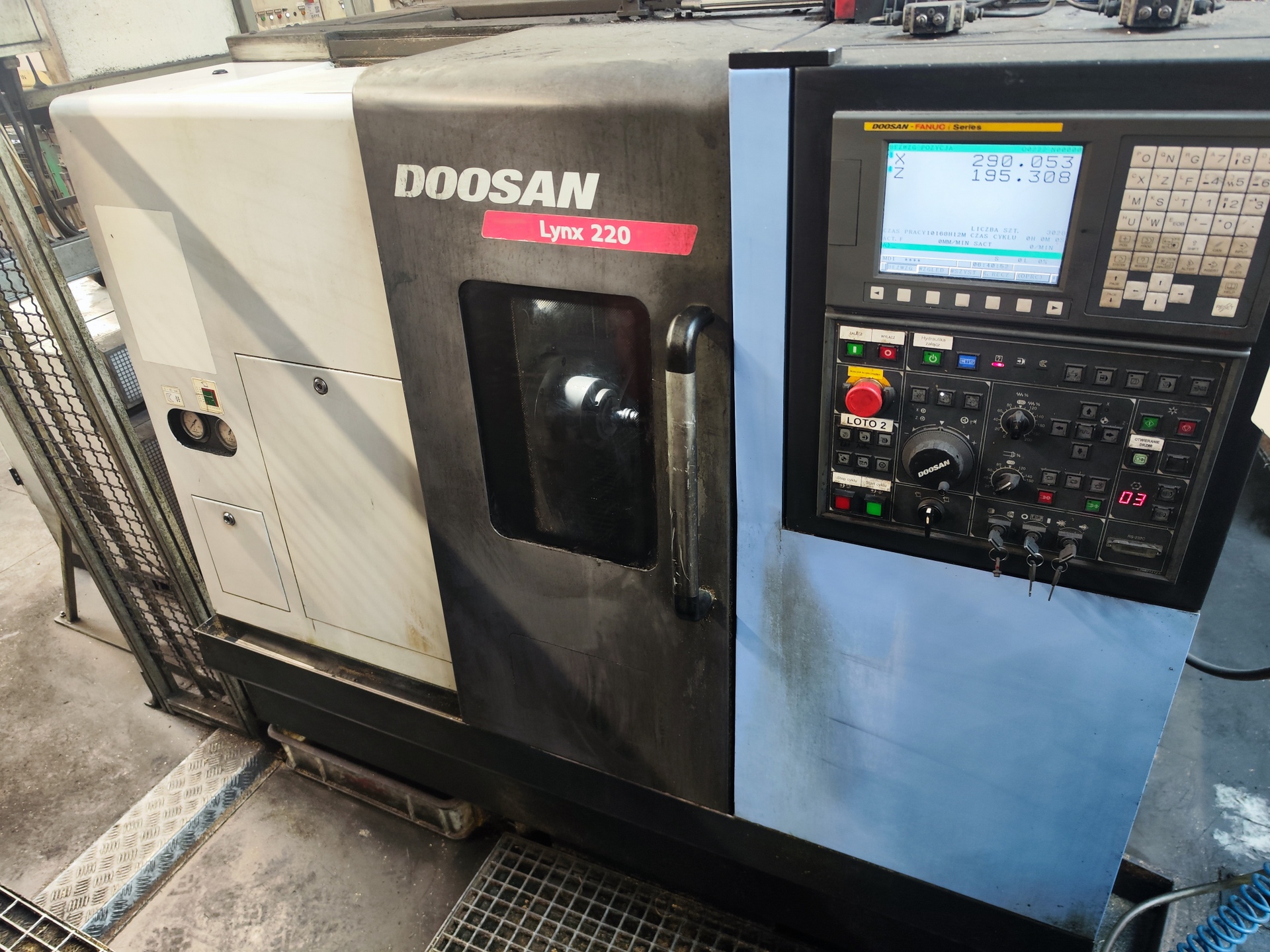

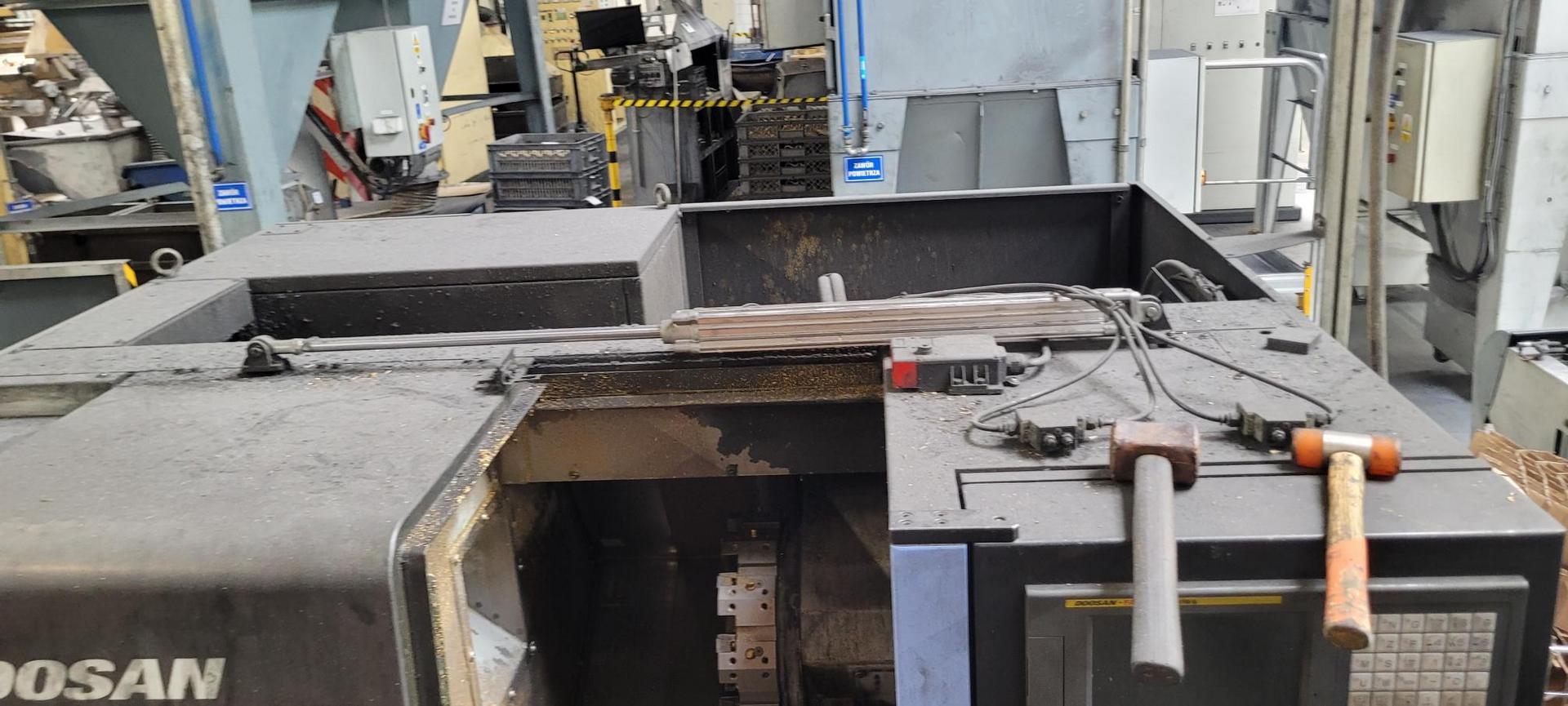

Centrum tokarskie CNC DOOSAN LYNX 220A

Centrum tokarskie CNC DOOSAN LYNX 220A zbudowane zostało w 2010 roku w Korei Południowej przez Doosan Infracore. Maszyna zaprojektowana została z myślą o obróbce detali o maksymalnej średnicy 510 mm. Oferuje ona wysoką niezawodność, precyzję oraz powtarzalność produkowanych elementów przez wiele lat intensywnej eksploatacji, dzięki czemu świetnie spisuje się zarówno w produkcji jednostkowej, jak i seryjnej.

Obróbka realizowana jest za pomocą wrzeciona napędzanego silnikiem o dużej mocy. Wrzeciono obraca się z maksymalną prędkością 6000 obr/min i porusza się w dwóch osiach X i Z o posuwach wynoszących odpowiednio 175 mm oraz 330 mm. W celu ograniczenia wpływu rozszerzalności termicznej przedniej końcówki i zwiększenia ogólnej precyzji przy dużych prędkościach, wrzeciono wsparte jest przez trójrzędowe łożysko kulkowe skośne z przodu i jednorzędowe łożysko walcowe z tyłu.

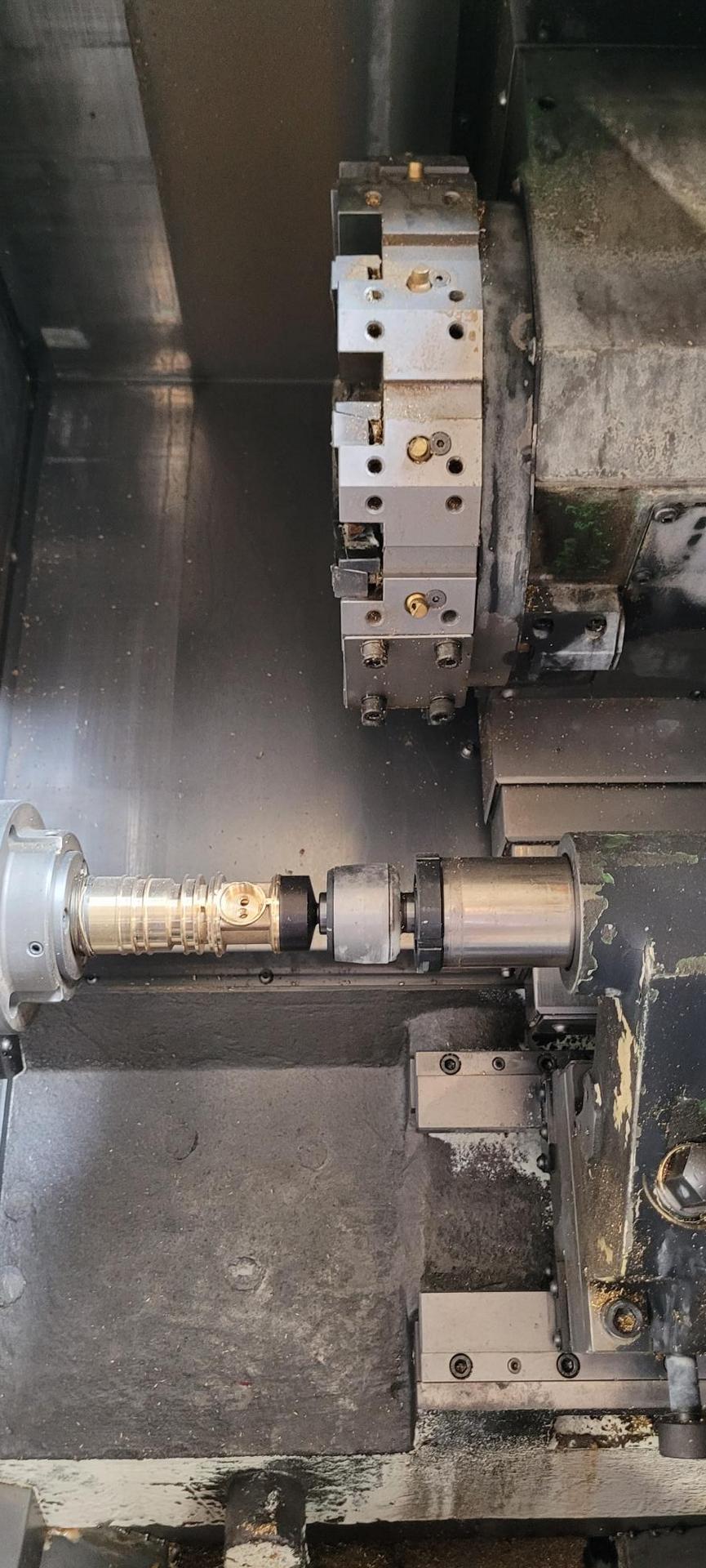

DOOSAN LYNX 220A wyposażony jest w 12-pozycyjną głowicę rewolwerową z dużym sprzęgłem krzywkowym o średnicy 210 mm i hydraulicznym zaciskiem o sile 39 kN. Sztywna konstrukcja rewolweru zapewnia stabilną obróbkę przy dużych obciążeniach, wysoką jakość wykończenia powierzchni, długi wysięg wytaczadła oraz wydłużoną żywotność narzędzi. Obroty rewolweru sterowane są przez serwomotor o wysokim momencie obrotowym, a indeksowanie odbywa się w obu kierunkach z czasem zmiany pozycji wynoszącym jedynie 0,11 sekundy.

Stabilne podparcie detalu podczas obróbki zapewnia wytrzymały konik z szeroko rozstawionymi prowadnicami. Jego korpus pozycjonowany jest za pomocą drążka trakcyjnego współpracującego z saniami, natomiast ruch drążka oraz hydrauliczny zacisk wykonywane są ręcznie.

Tokarka CNC LYNX 220A wyróżnia się też solidną konstrukcją opracowaną w oparciu o metodę elementów skończonych (FEM – Finite Element Method), która zachowuje wysoką dokładność geometryczną, nawet w przypadku dużych obciążeń roboczych. Mocno użebrowany korpus skutecznie tłumi drgania powstałe podczas obróbki, co przekłada się na stabilność procesu i wysoką jakość obrabianych detali. Całość dopełnia inteligentny sterownik CNC z intuicyjnym interfejsem i dostępem do wielu zaawansowanych funkcji. Tokarka DOOSAN LYNX waży 2900 kg.

Specyfikacja techniczna tokarki CNC DOOSAN LYNX 220A

• przelot nad łożem: 510 mm
• maksymalna średnica toczenia: 320 mm
• rekomendowana średnica toczenia: 170 mm
• maksymalna długość toczenia: 322 mm
• średnica pręta: 45 mm
• posuw w osi X: 175 (160+15) mm
• posuw w osi Z: 330 mm
• posuw przyśpieszony w osi X/Z: 30/36 m/min
• prędkość obrotowa wrzeciona: 6000 obr/min
• średnica przelotu wrzeciona: 53 mm
• średnica łożyska wrzeciona: 90 mm
• końcówka wrzeciona: A2-5
• moc napędu wrzeciona (30 min/moc stała): 15/11 kW
• średnica uchwytu: 6″
• średnica narzędzia: 25×25 mm
• średnica wytaczadła: 40 mm
• średnica pinoli konika: 65 mm
• wysuw pinoli konika: 80 mm
• stożek pinoli konika: MT4
• moc napędu osi X,Z: 1,8 kW
• moc silnika pompy chłodziwa: 0,18 kW
• moc znamionowa: 23,68 kVA
• wytrzymałość na przerwy w zasilaniu: 17 kA
• prąd pełnego obciążenia: 62,15 A
• wytrzymałość zwarciowa: 65 kA
• zasilanie: 3x 200/220 VAC; 50/60 Hz
• gabaryty (dł. x szer. x wys.): 2325 x 1600 x 1600 mm
• ciężar maszyny DOOSAN LYNX 220 A: 2900 kg

Wyposażenie tokarki do metalu DOOSAN

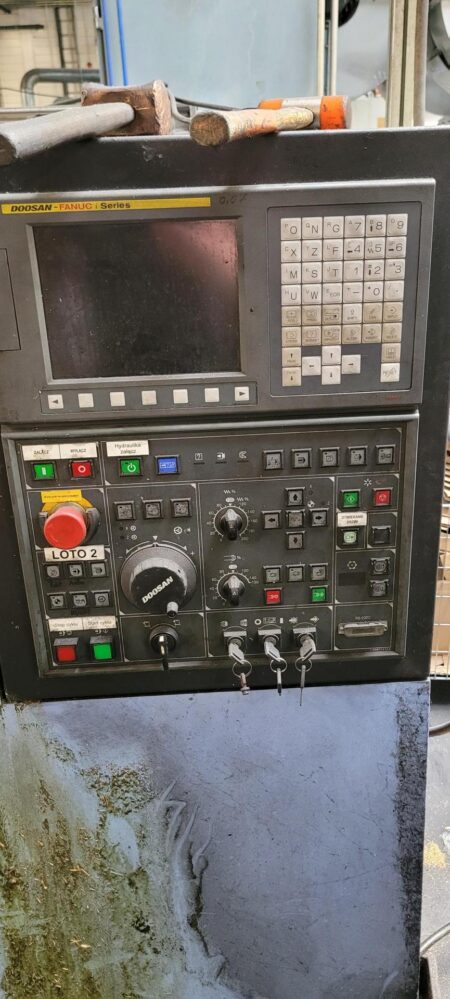

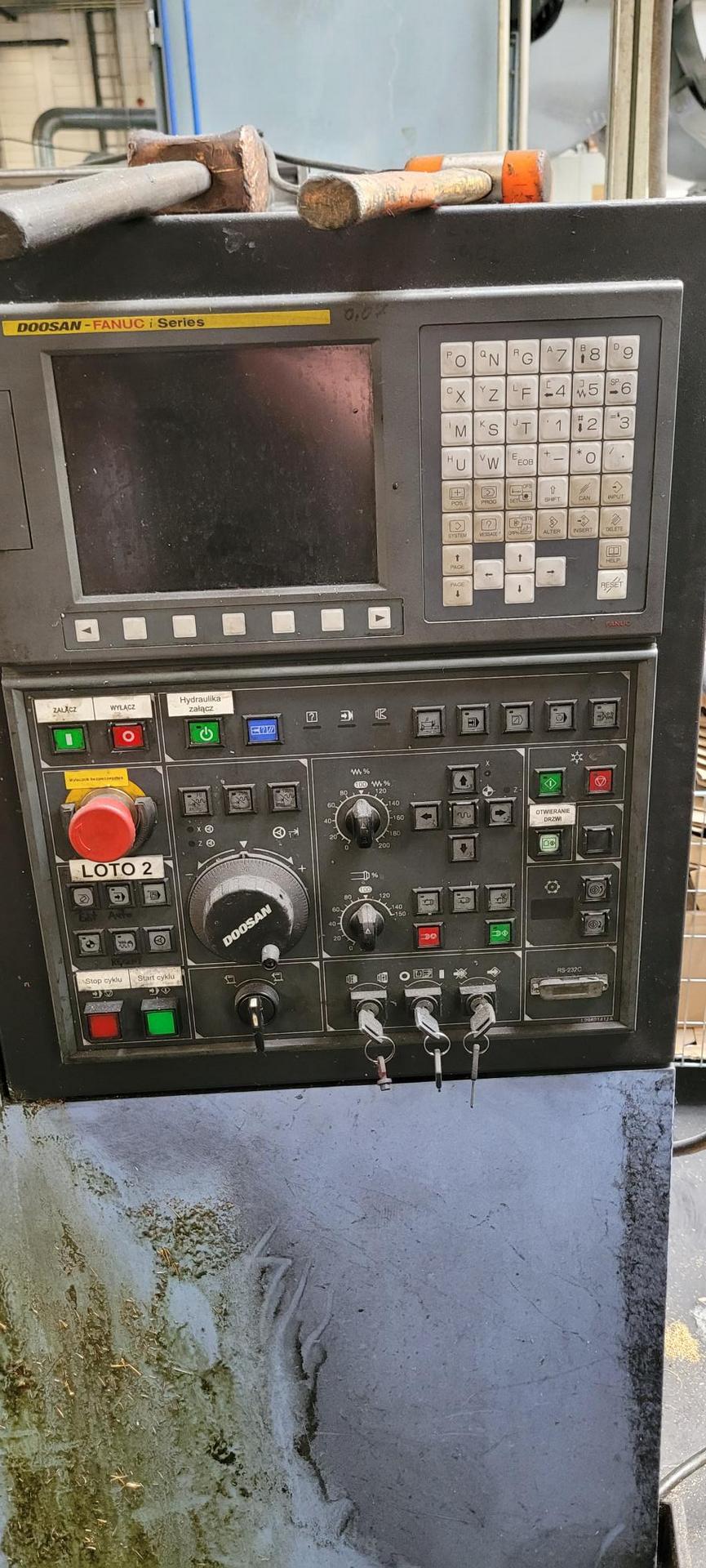

• sterowanie CNC : DOOSAN FANUC i Series
• 12-pozycyjny rewolwer
• konik
• układ smarowania
• układ chłodzenia
• sterowanie nożne
• agregat hydrauliczny
• szczelna obudowa przestrzeni roboczej z blokadą przednich drzwi
• oświetlenie przestrzeni roboczej
