Automatyczna linia lakiernicza

Automatyczna linia lakiernicza zbudowana została w 2018 roku. Po uruchomieniu testowym nie była nigdy używana.

Linia lakiernicza przeznaczona jest do automatycznego malowania proszkowego elementów metalowych o maksymalnej długości 1500 mm i szerokości 380 mm. Umożliwia przeprowadzenie całego procesu technologicznego, od przygotowania powierzchni, przez nanoszenie farby proszkowej, aż po końcowe utwardzenie powłoki.

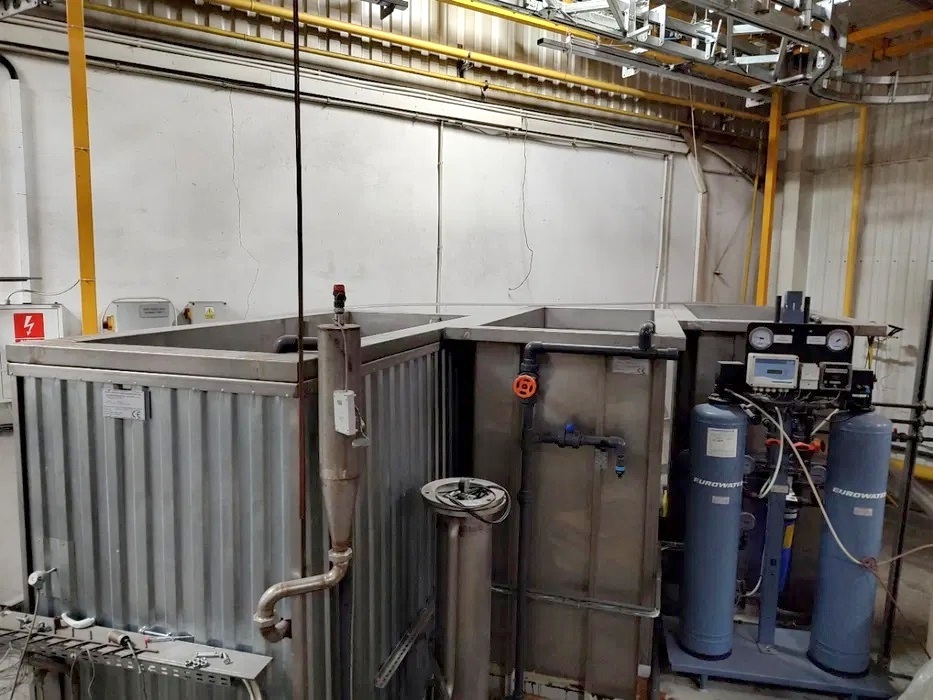

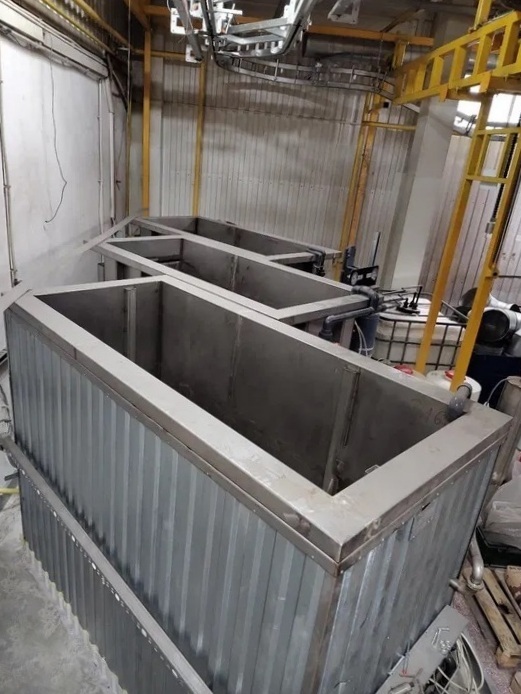

Przygotowanie detali do malowania odbywa się w trzystrefowej części chemicznej wyposażonej w wanny zanurzeniowe. Elementy poddawane są tam oczyszczaniu przed nałożeniem farby. W procesie stosowana jest woda demineralizowana, która zapewnia właściwe przygotowanie powierzchni i wpływa na przyczepność nanoszonej powłoki oraz jej trwałość. Transport elementów pomiędzy kolejnymi etapami odbywa się przy wykorzystaniu podwieszanego systemu Power Free z regulacją wysokości.

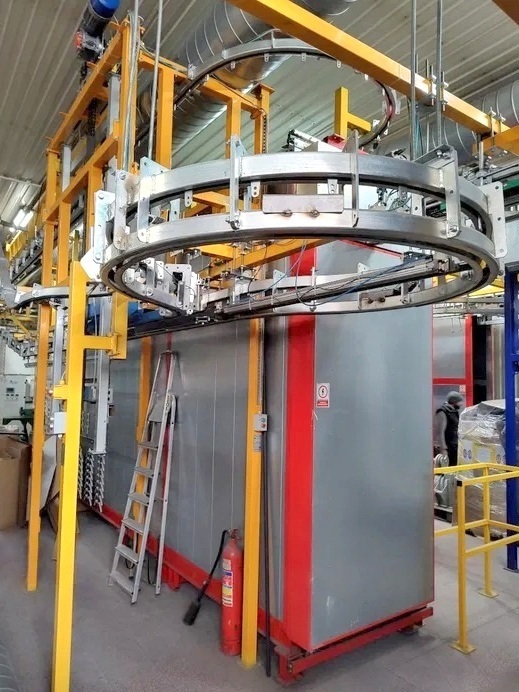

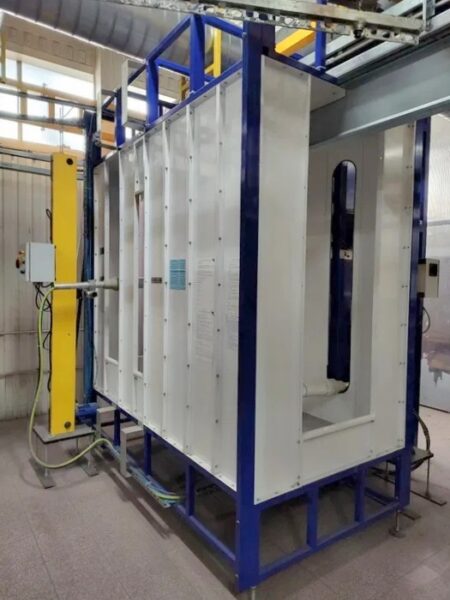

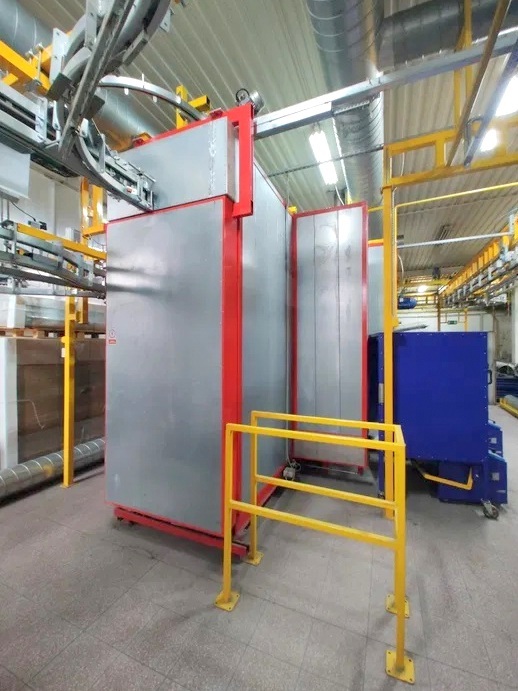

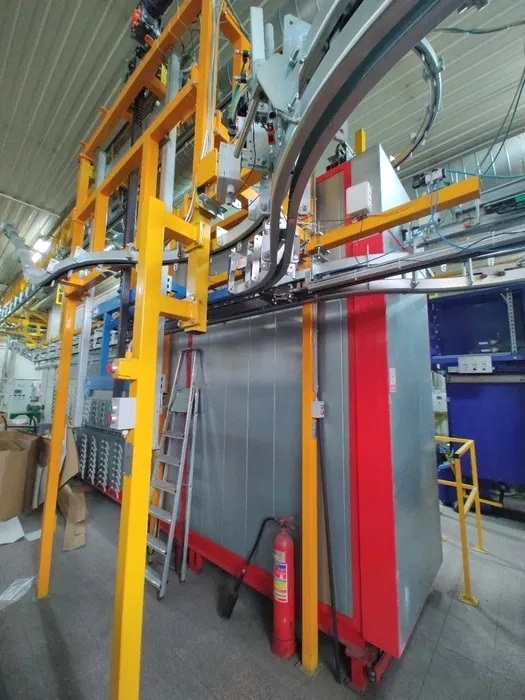

Malowanie proszkowe odbywa się w kabinach lakierniczych KC-08 za pomocą pistoletów natryskowych SAMES Mach Jet oraz Inobell. Urządzenia te zapewniają równomierne pokrycie powierzchni i ograniczają zużycie materiału. Po aplikacji farby detale trafiają do pieca polimeryzacyjnego PGS 4015, gdzie pod wpływem wysokiej temperatury następuje utwardzenie powłoki. W efekcie uzyskuje ona odpowiednie właściwości mechaniczne oraz odporność na działanie czynników zewnętrznych. Proces nagrzewania wspomaga gazowy promiennik podczerwieni INFRAGAS RHT, zapewniający stabilne warunki pracy instalacji.

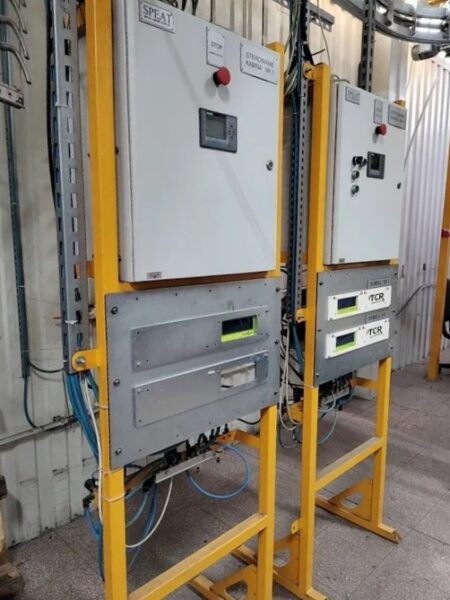

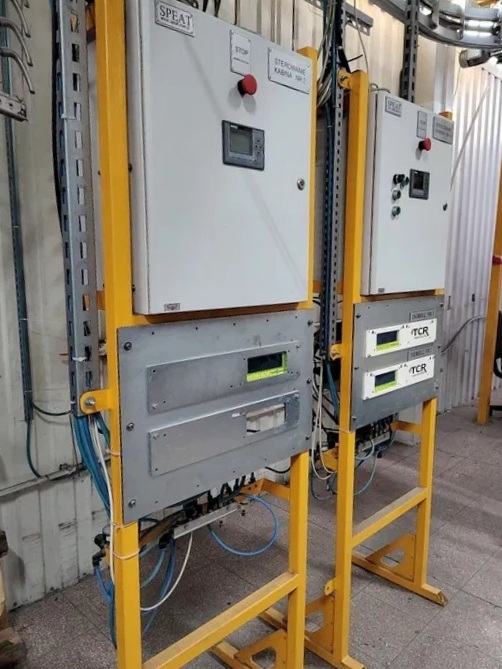

Automatyczna linia do malowania proszkowego sterowana jest za pomocą zaawansowanego sterownika PLC SIEMENS S7-1200. System sterowania umożliwia wizualizację pracy linii, rejestrację raportów oraz szybką diagnostykę przez internet, zapewniając bieżące monitorowanie przebiegu procesu.

Specyfikacja techniczna automatycznej lakierni proszkowej

• sterowanie PLC: SIEMENS S7-1200
• maksymalne wymiary detalu (dł. x szer. x wys.): 1500 x 380 x 1550 mm
• tryb pracy: automatyczny, ręczny
• 3-strefowa część chemiczna z wannami zanurzeniowymi do przygotowania powierzchni
• wymiary wanny zanurzeniowej (dł. x szer. x wys.): 1250 x 600 x 1500 mm
• wydajność instalacji wody demineralizowanej: 3 m3/h

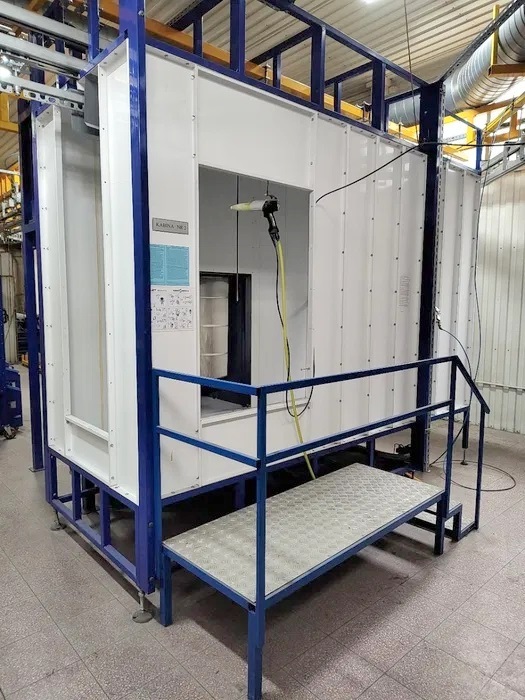

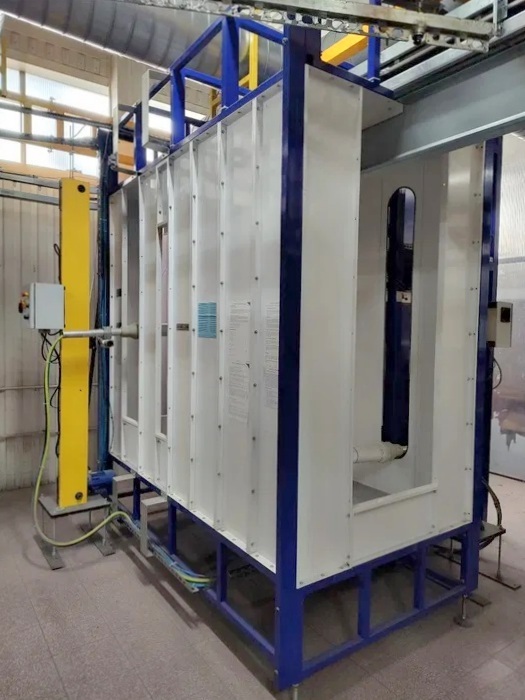

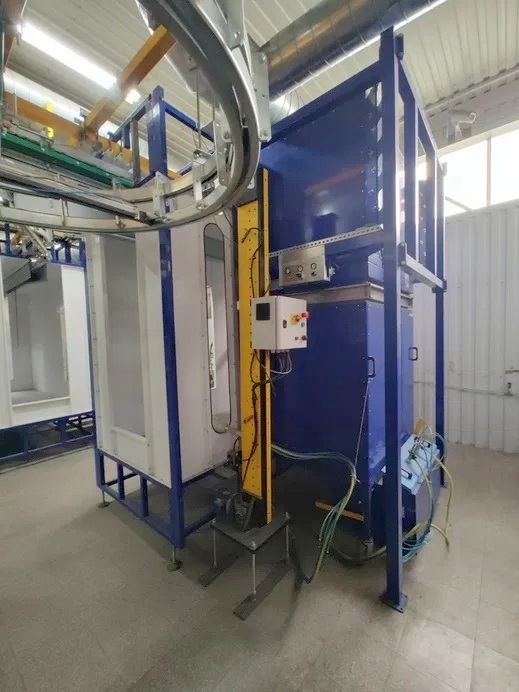

• kabina lakiernicza KC-08 (2 szt.)
• pistolet natryskowy SAMES Mach Jet (2 szt.)
• pistolet natryskowy Inobell (2 szt.)

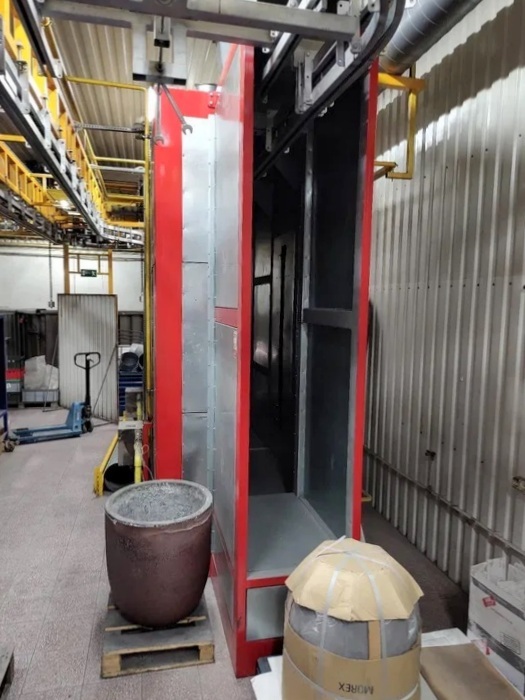

• piec do polimeryzacji farb proszkowych PGS 4015

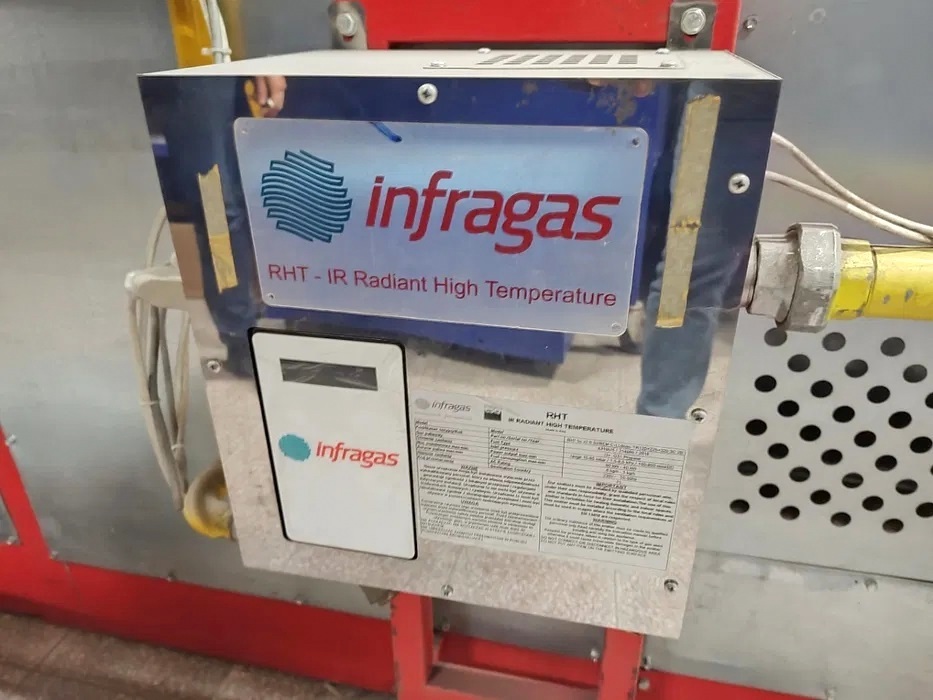

• promiennik podczerwieni gazowy INFRAGAS RHT
• transport podwieszany Power Free z regulacją wysokości

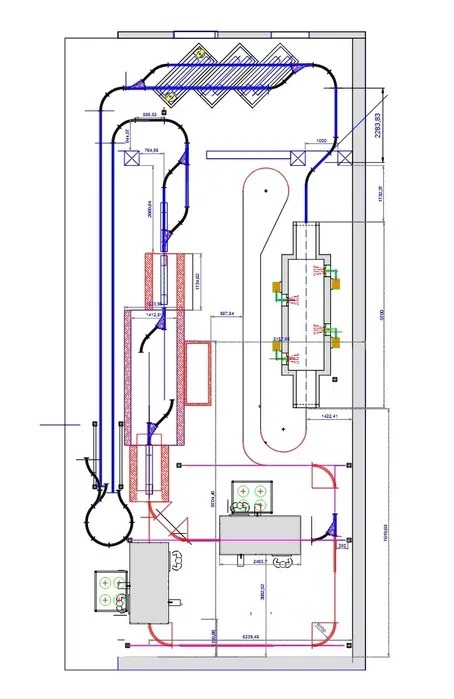

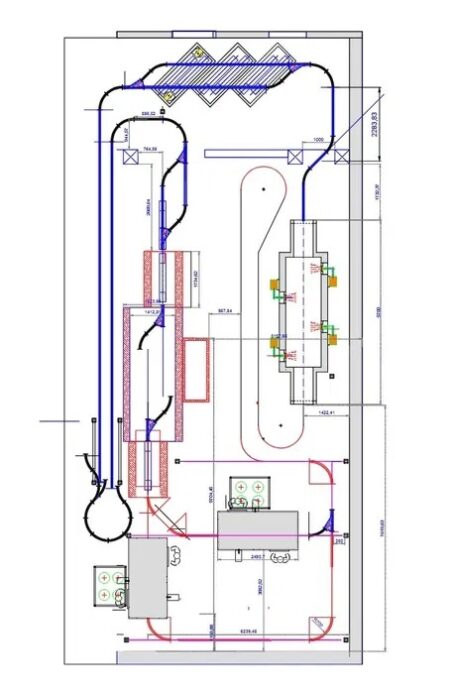

• zapotrzebowanie przestrzenne: ok. 133 m2
