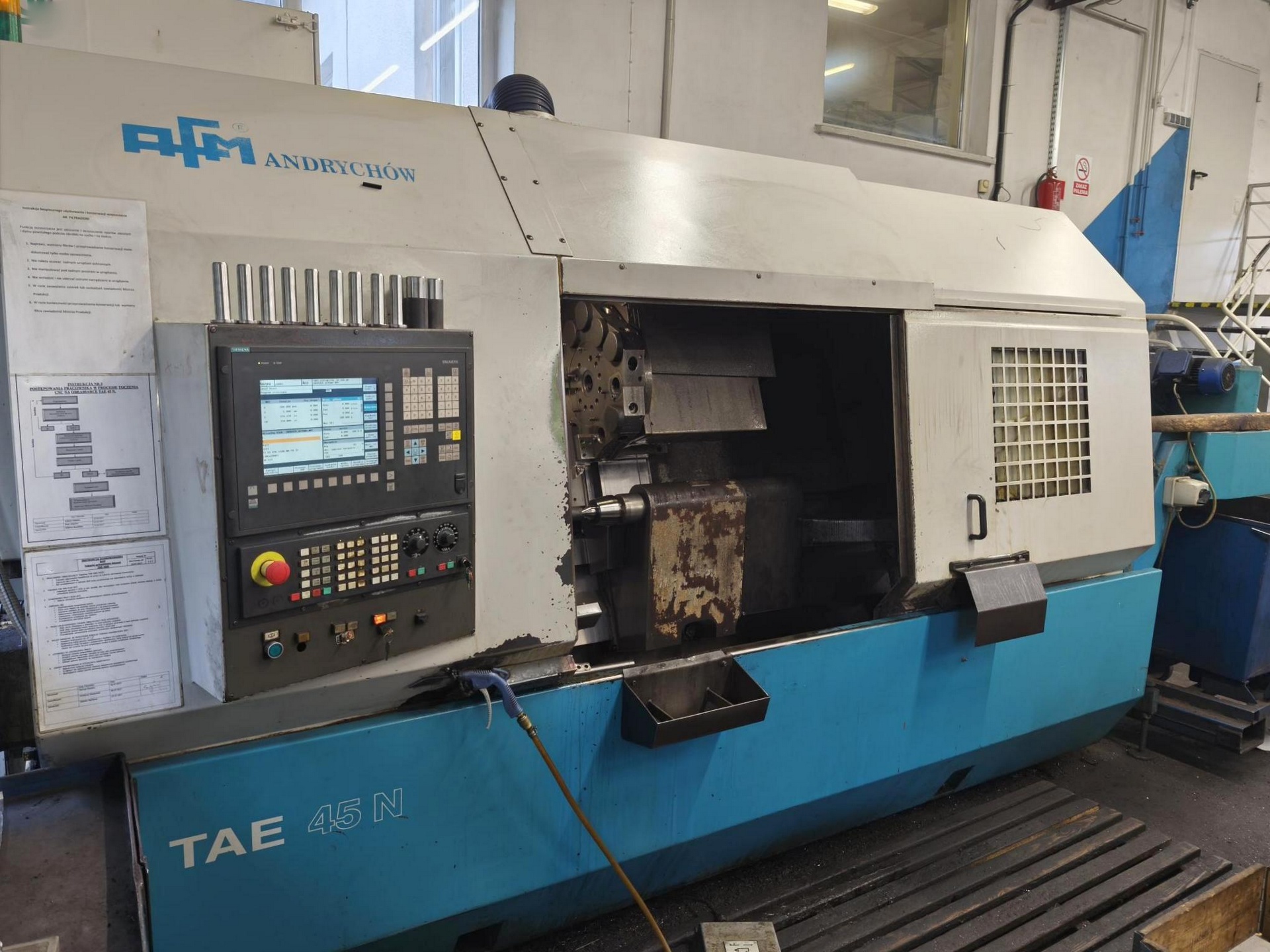

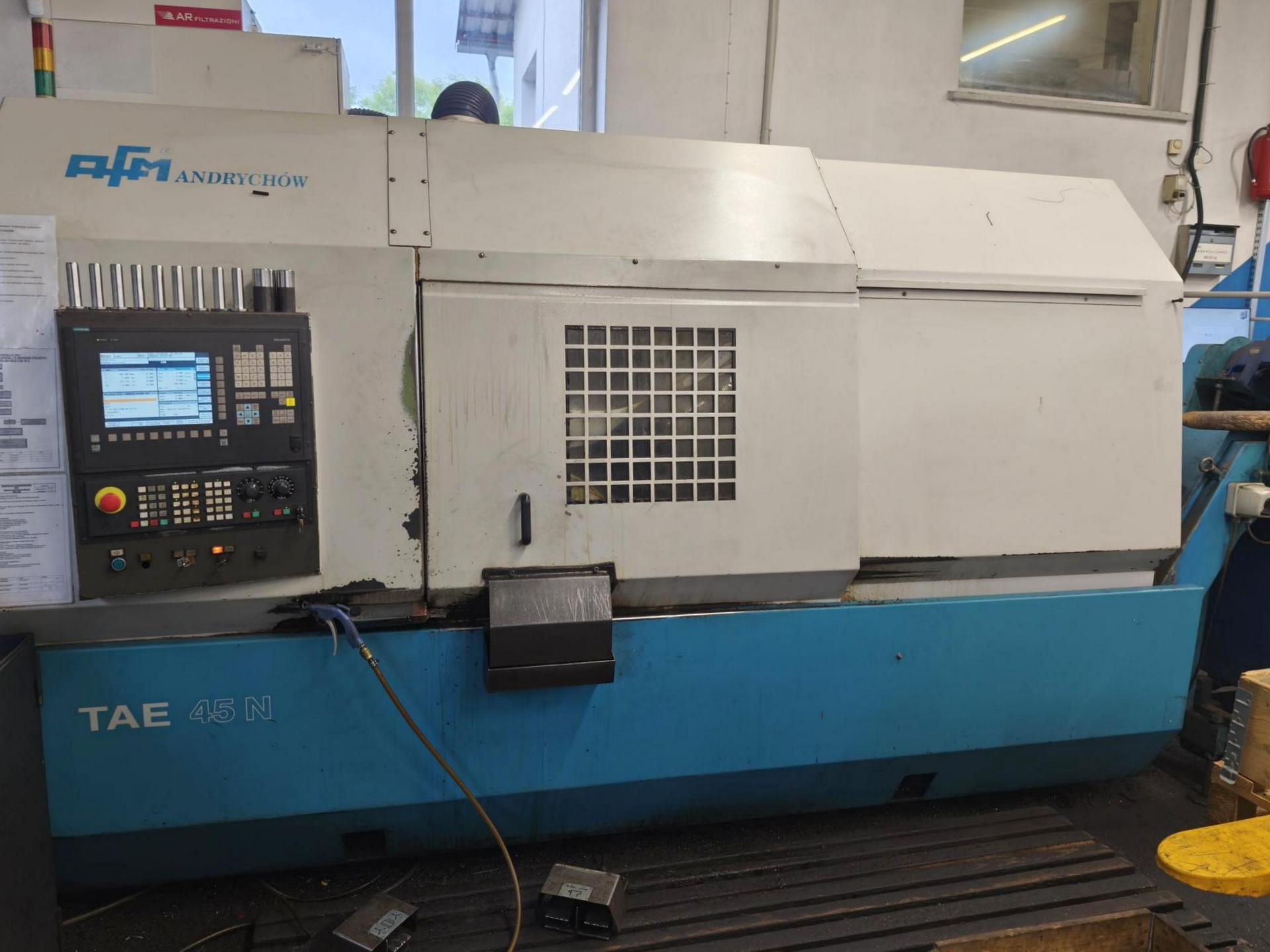

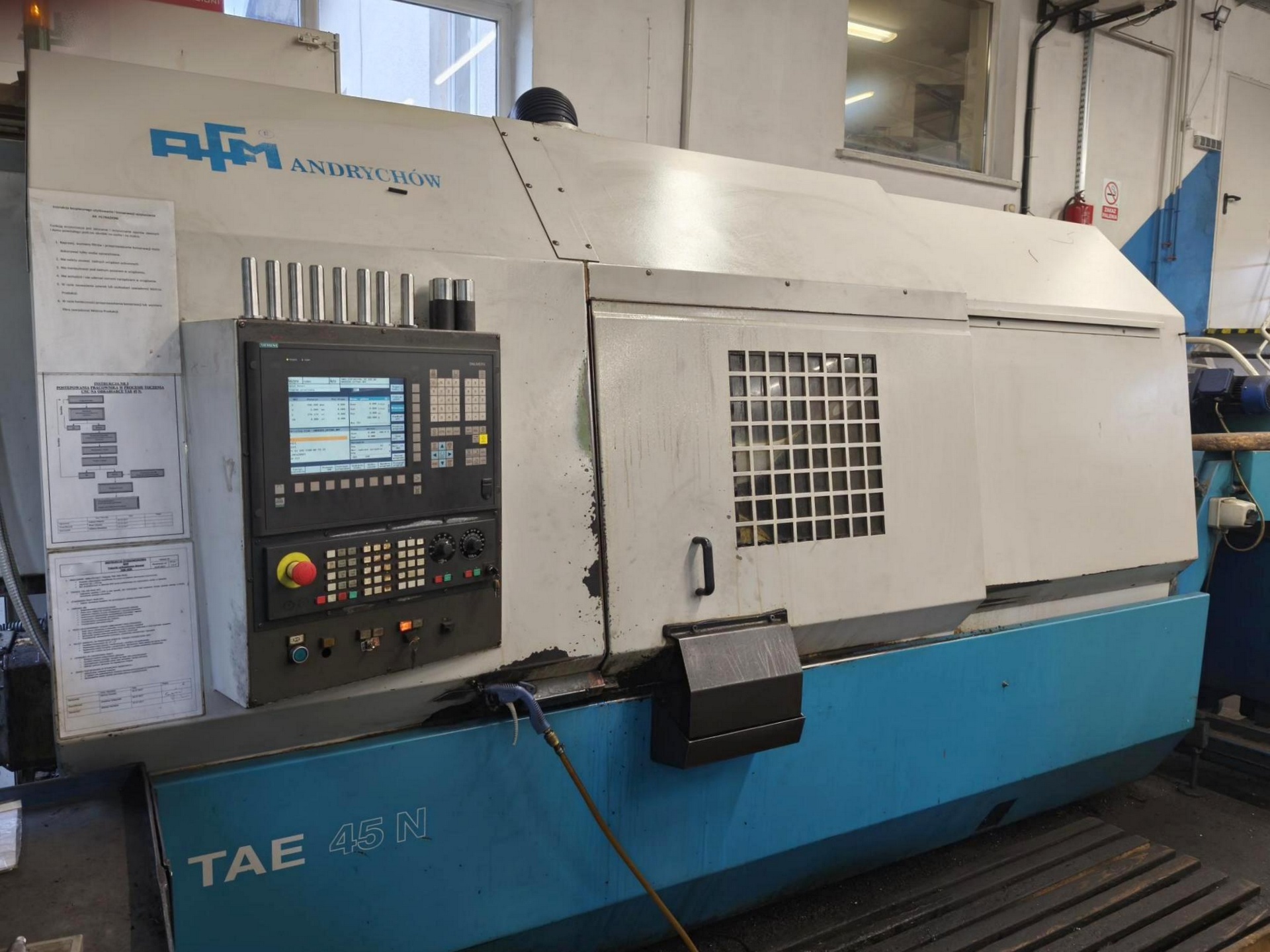

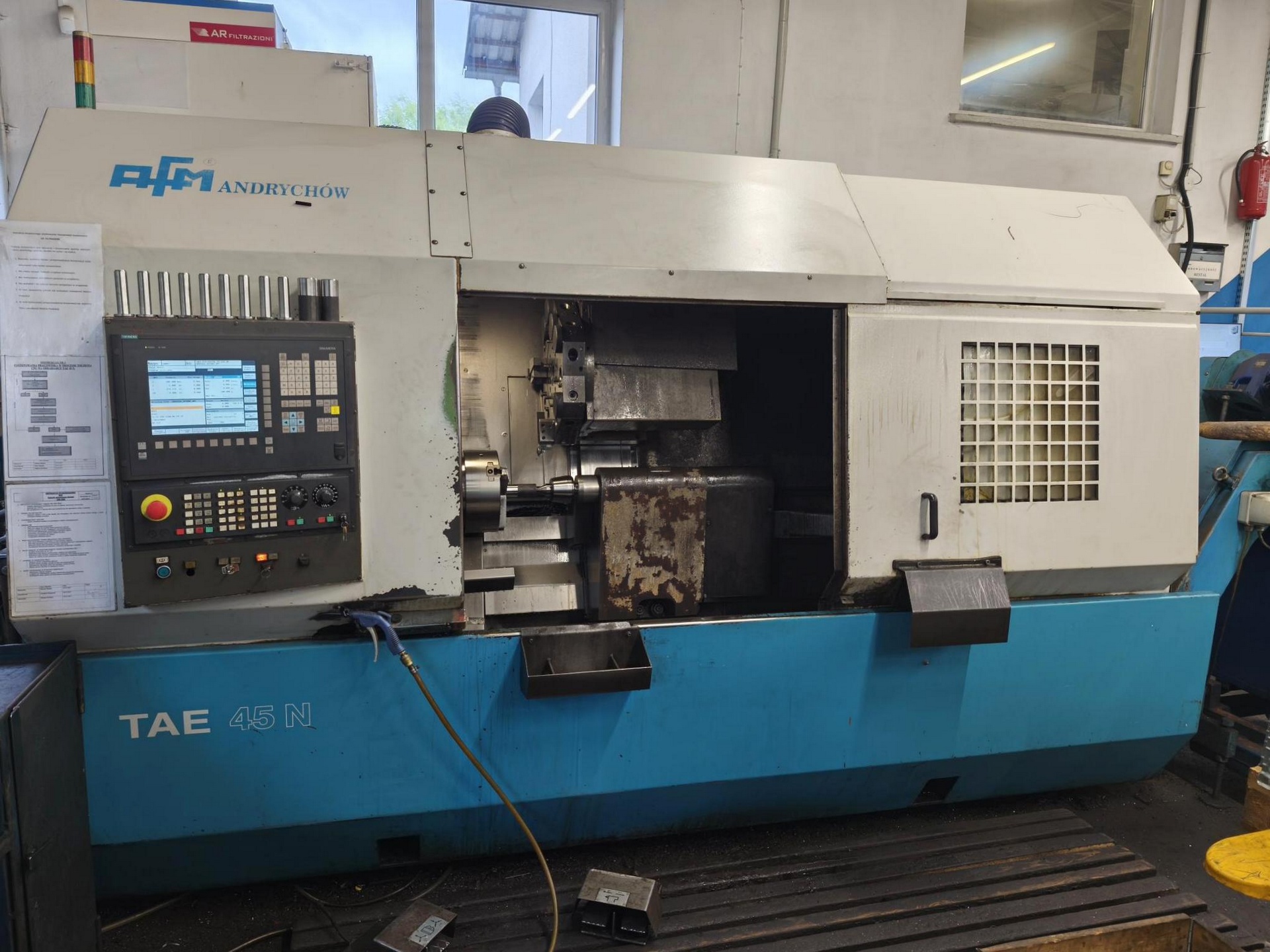

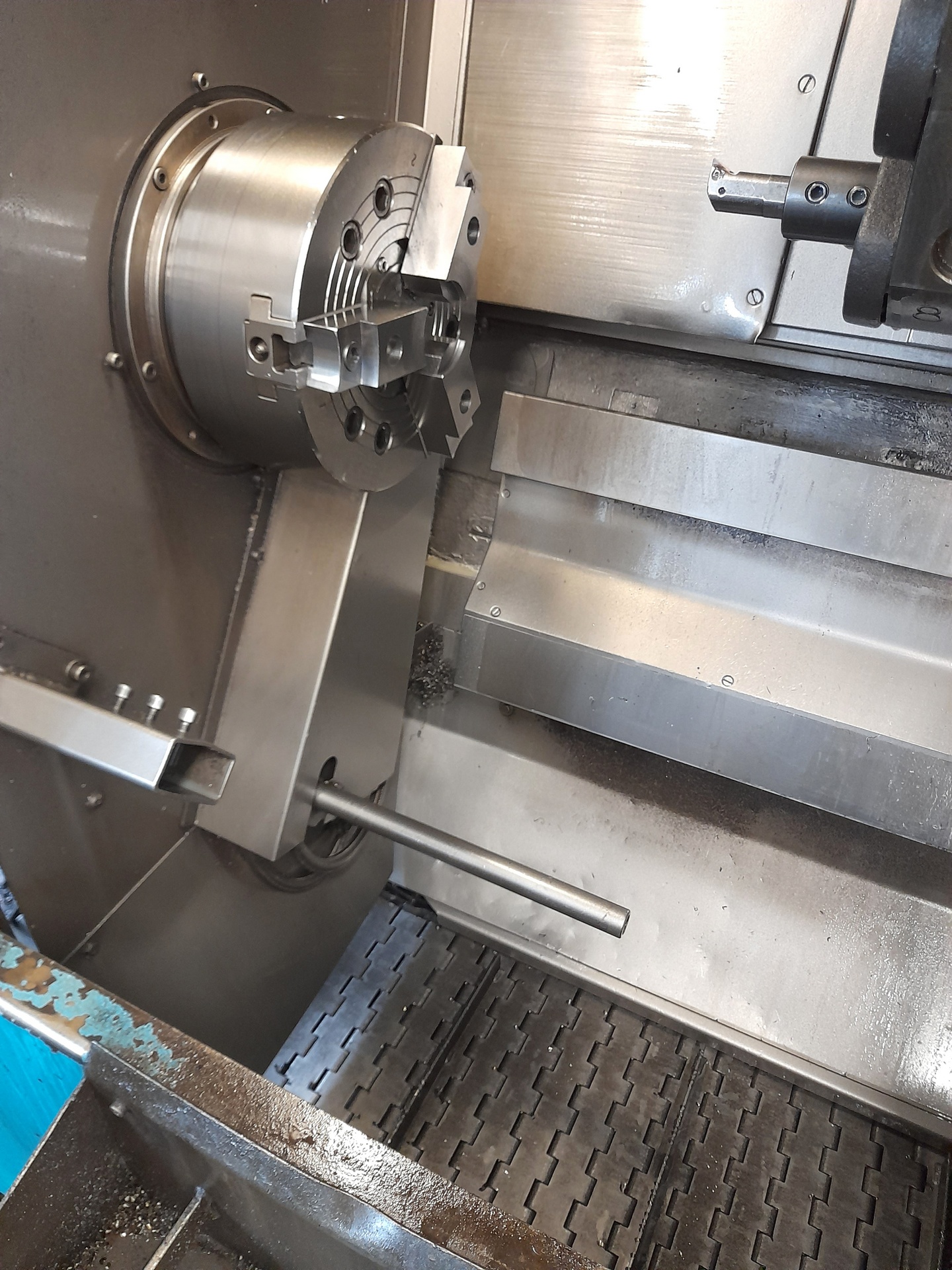

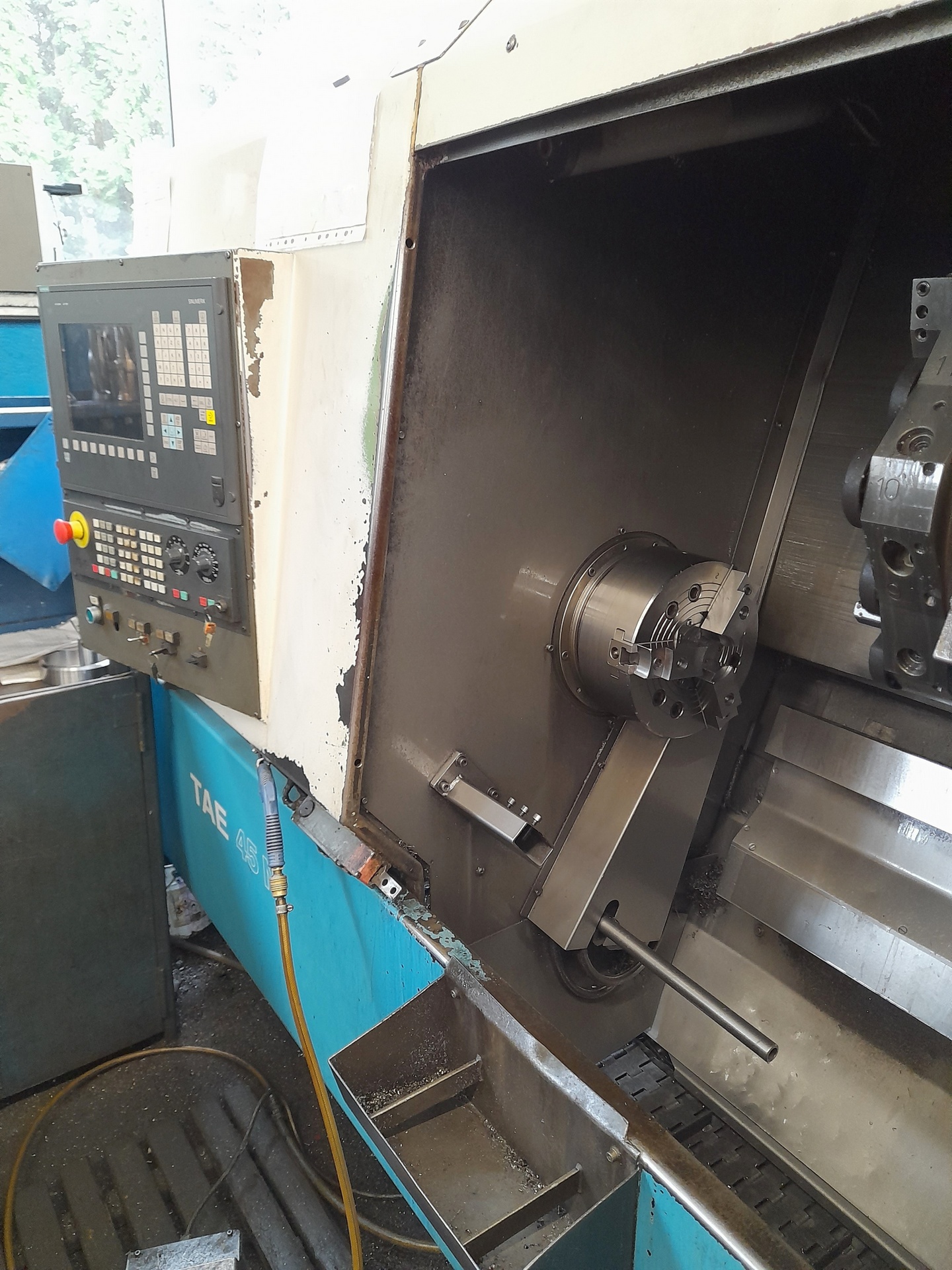

Centrum tokarskie CNC AFM TAE 45N

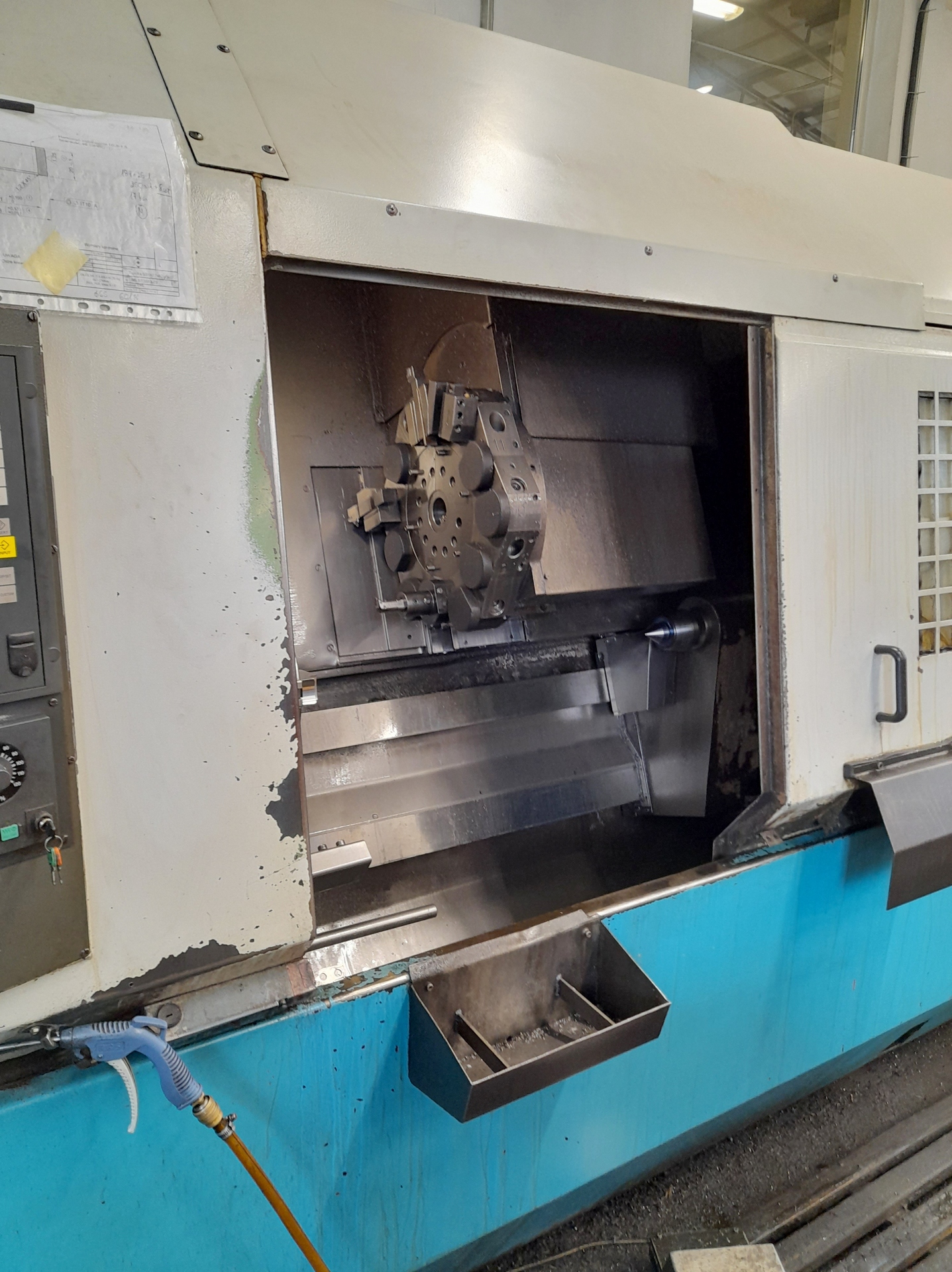

Centrum tokarskie CNC AFM TAE 45N zbudowane zostało w 2005 roku w Polsce przez Andrychowską Fabrykę Maszyn S.A. Maszyna przeznaczona jest do precyzyjnej obróbki detali o maksymalnej średnicy 390 mm i długości 1000 mm. Wyróżnia się ona zastosowaniem wielu sprawdzonych podzespołów, gwarantujących wysoką dokładność oraz powtarzalność wymiarową produkowanych elementów, nawet podczas wieloletniej, intensywnej eksploatacji. Wśród nich znajduje się m.in. niezawodne wrzeciono, które napędzane przez silnik o wysokiej mocy osiąga maksymalną prędkość 4500 obr/min. Zastosowana 12-pozycyjna głowica rewolwerowa SAUTER VDI40 z narzędziami napędzanymi umożliwia z kolei wykonywanie kilku operacji w jednym zamocowaniu, skracając czas produkcji i zwiększając jej efektywność. Całość dopełnia zwarta, kompaktowa konstrukcja zachowująca wysoką stabilność podczas pracy i ułatwiająca codzienną obsługę oraz konserwację.

AFM TAE 45N obsługiwane jest z poziomu inteligentnego sterowania CNC SIEMENS SINUMERIK 810D z intuicyjnym interfejsem i dostępem do wielu zaawansowanych funkcji. Bogate wyposażenie obejmuje również m.in. transporter wiórów, który automatycznie odprowadza wióry poza przestrzeń roboczą. Dzięki swojej funkcjonalności oferowana tokarka znajduje zastosowanie w produkcji precyzyjnych i powtarzalnych części, stosowanych w wielu gałęziach przemysłu. Tokarka CNC TAE 45N waży 7000 kg.

Specyfikacja techniczna tokarki AFM TAE 45N

• przelot nad osłonami łoża : 450 mm
• maksymalna średnica toczenia w uchwycie: 390 mm
• maksymalna średnica toczenia w kłach: 300 mm
• maksymalna długość toczenia w kłach: 1000 mm
• posuw w osi X/Z: 240/1170 mm
• posuw przyśpieszony w osi X,Z: 15 m/min
• maksymalna prędkość obrotowa wrzeciona: 4500 obr/min
• minimalna prędkość obrotowa wrzeciona: 50 obr/min
• przelot wrzeciona: 75 mm
• wznios wrzeciona nad prowadnicami łoża : 260 mm
• maksymalny moment obrotowy wrzeciona (15 kW): 440 Nm
• maksymalna prędkość obrotowa narzędzi napędzanych: 4500 obr/min
• minimalna prędkość obrotowa narzędzi napędzanych: 20 obr/min
• moment obrotowy narzędzi napędzanych: 22 Nm
• przekrój poprzeczny trzonka narzędzia: 25×25 mm
• średnica wytaczadła: 40 mm

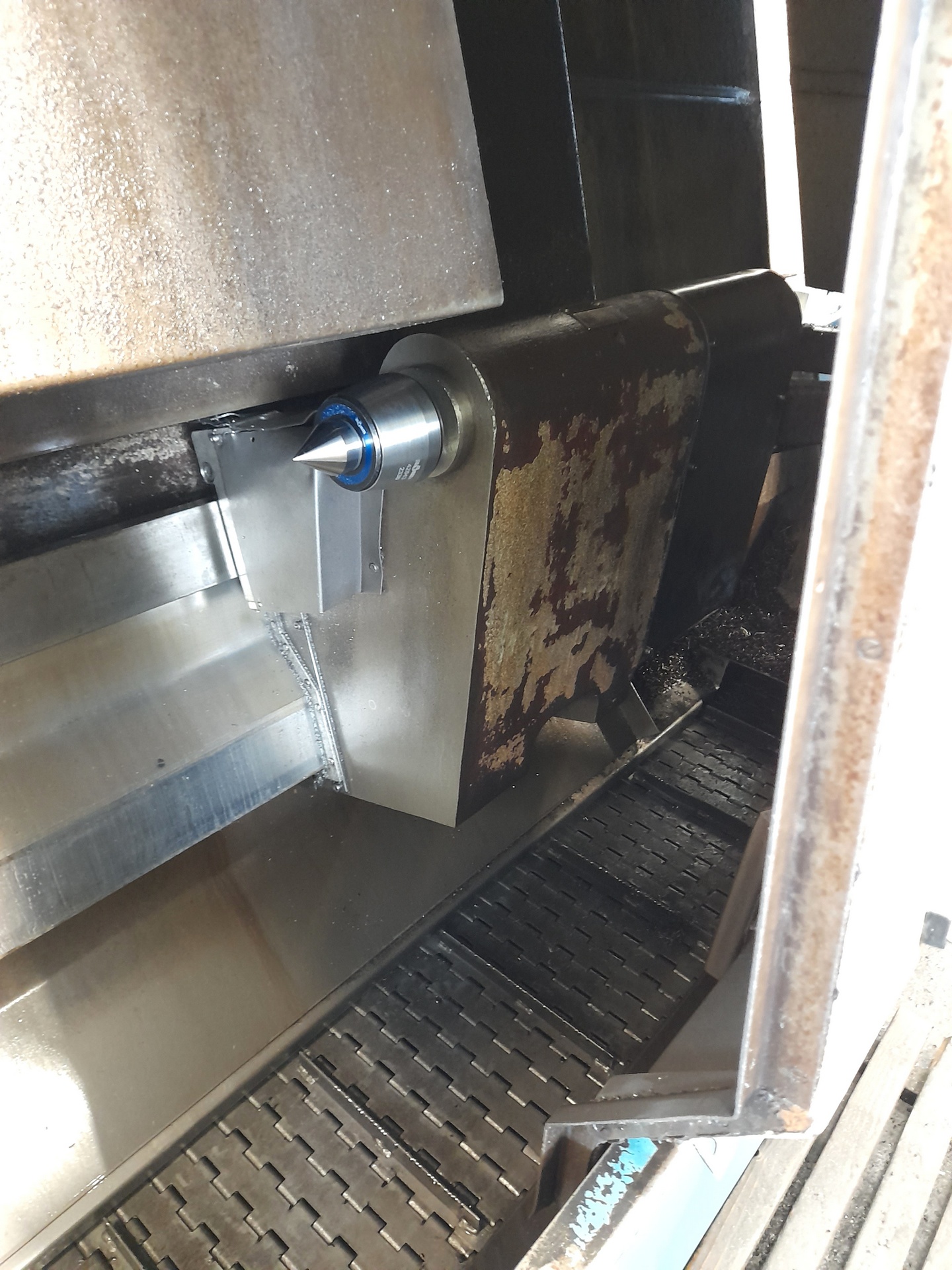

• średnica pinoli konika: 90 mm
• wysuw pinoli konika: 100 mm
• stożek pinoli konika: Morse 5
• siła docisku pinoli konika: 2000-12000 N
• moc silnika głównego: 15 kW
• zasilanie: 3x 400 V; 50 Hz
• gabaryty (dł. x szer. x wys.): 3700 x 1740 x 2245 mm
• ciężar maszyny AFM TAE 45 N: 7000 kg

Wyposażenie tokarki do metalu AFM

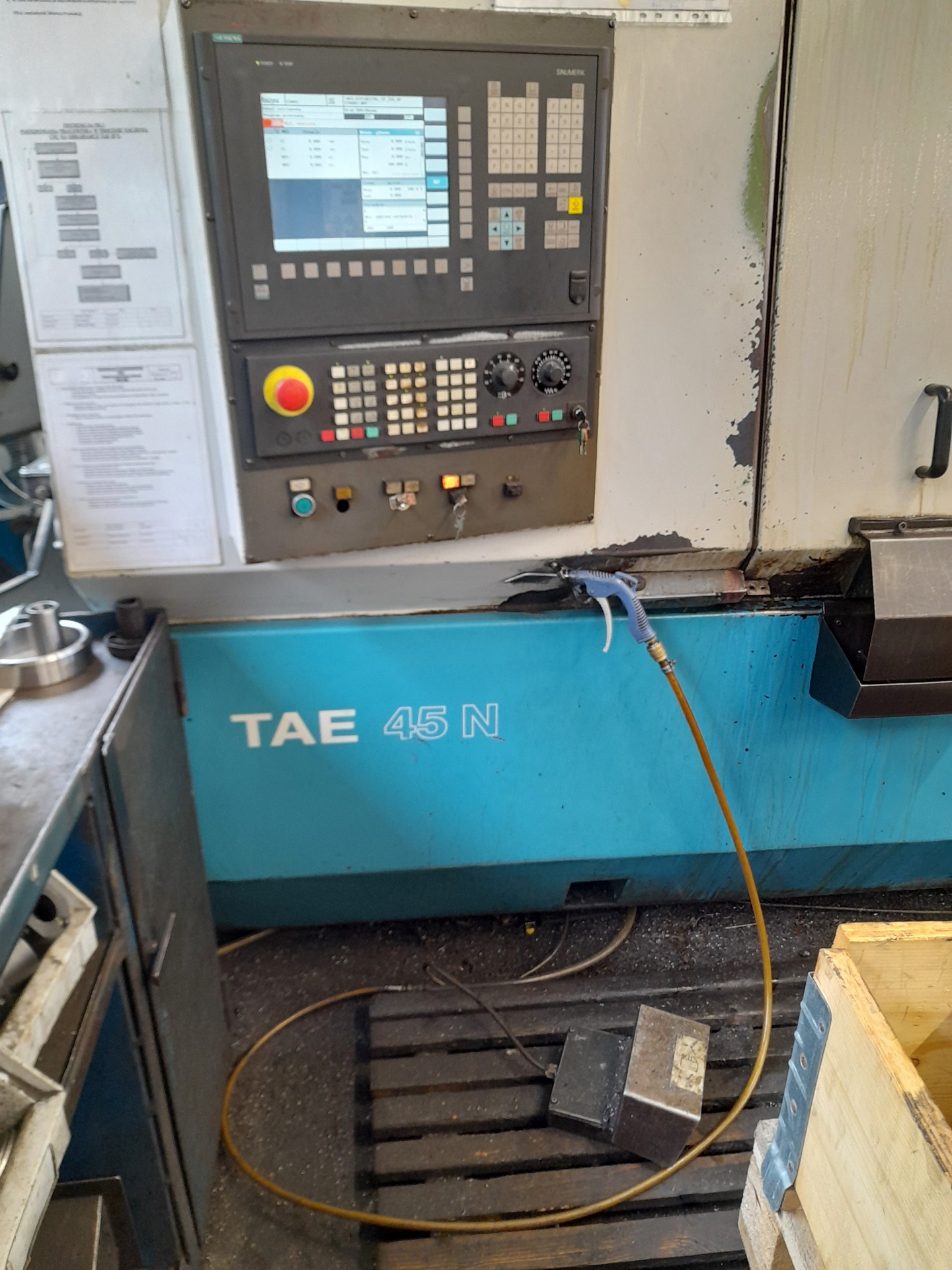

• sterownik CNC: SIEMENS SINUMERIK 810D

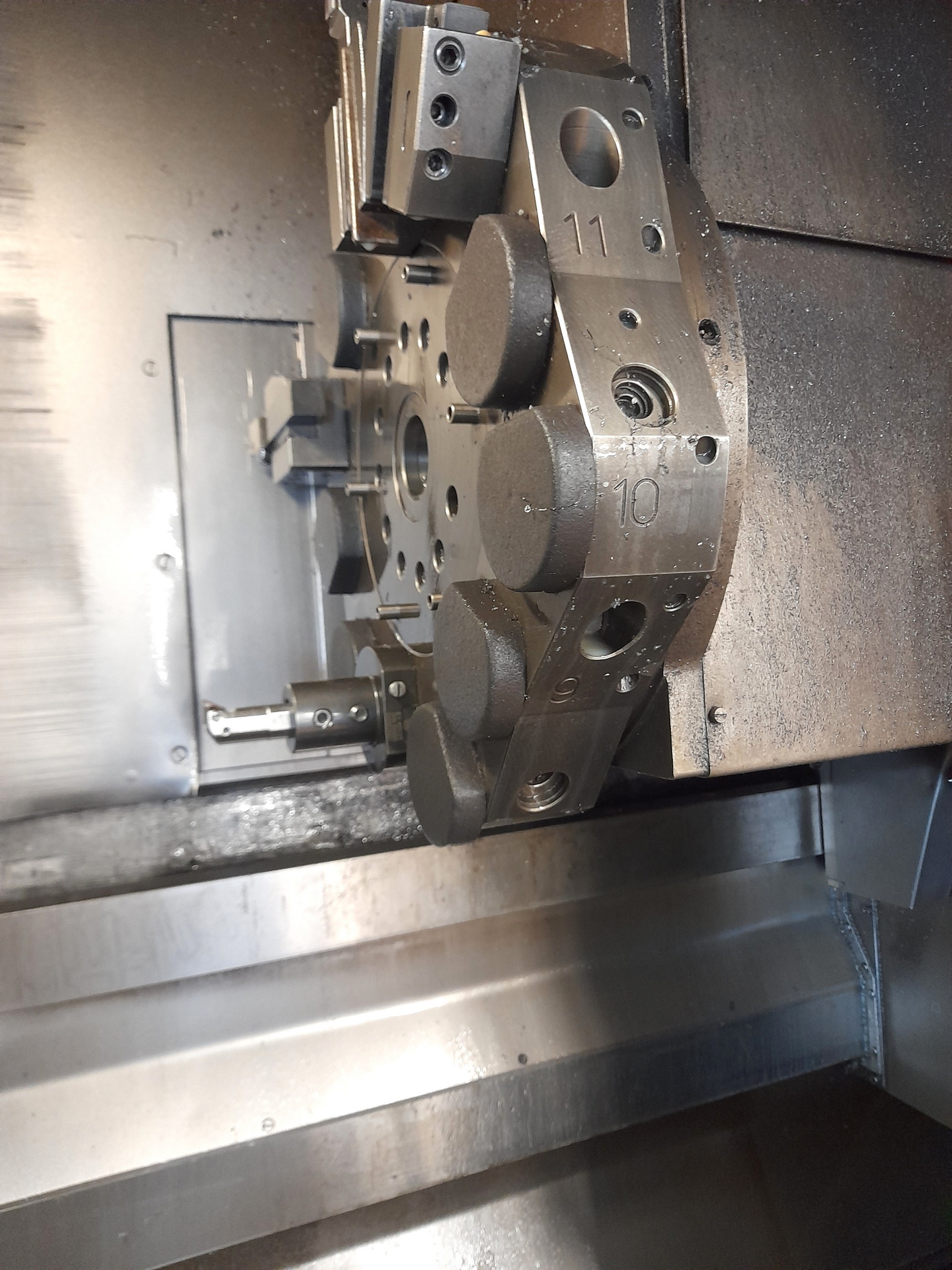

• 12-pozycyjna głowica rewolwerowa SAUTER VDI40
• przekładnia planetarna dwupołożeniowa (1:1, 1:4)

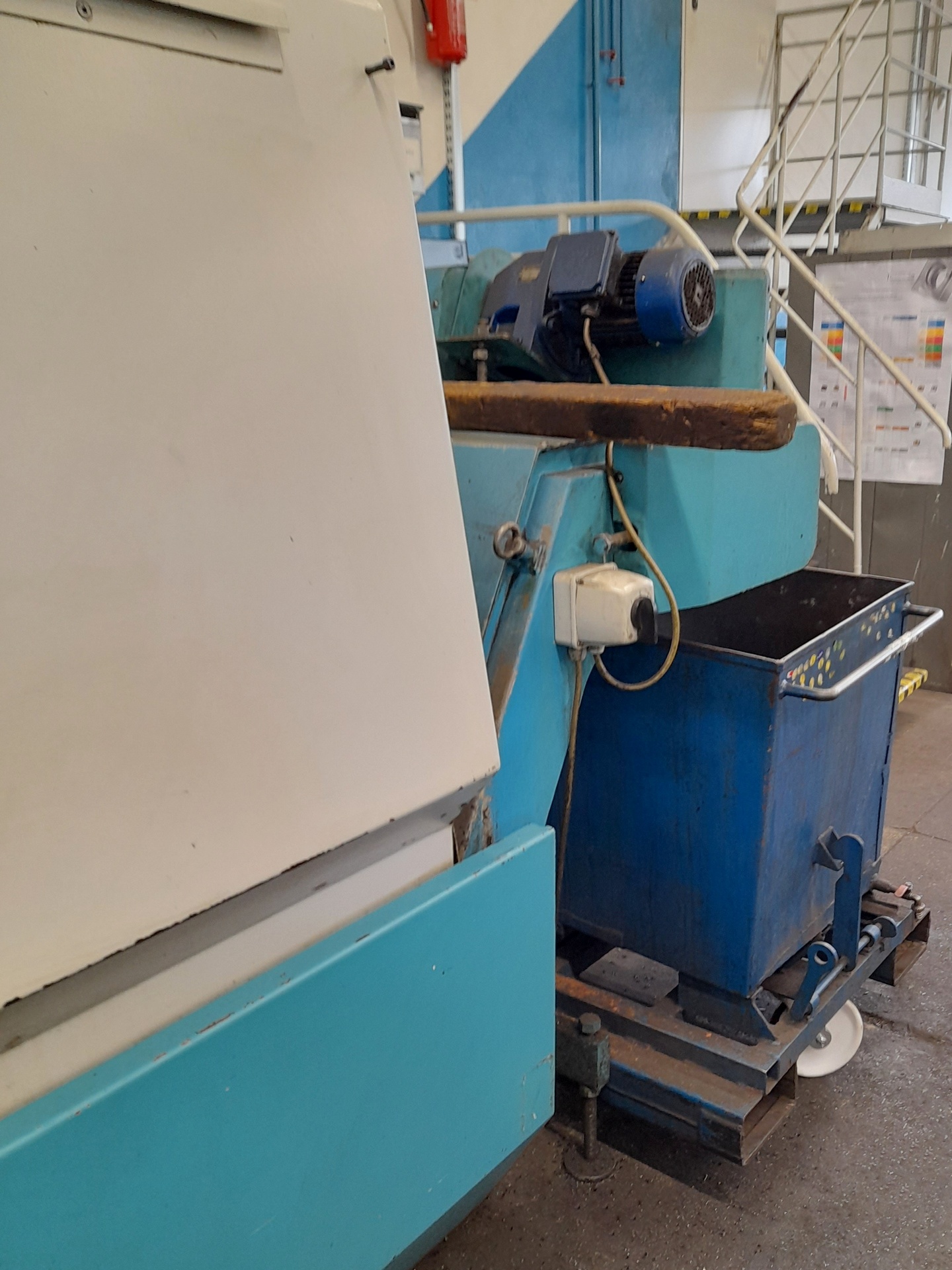

• transporter wiórów

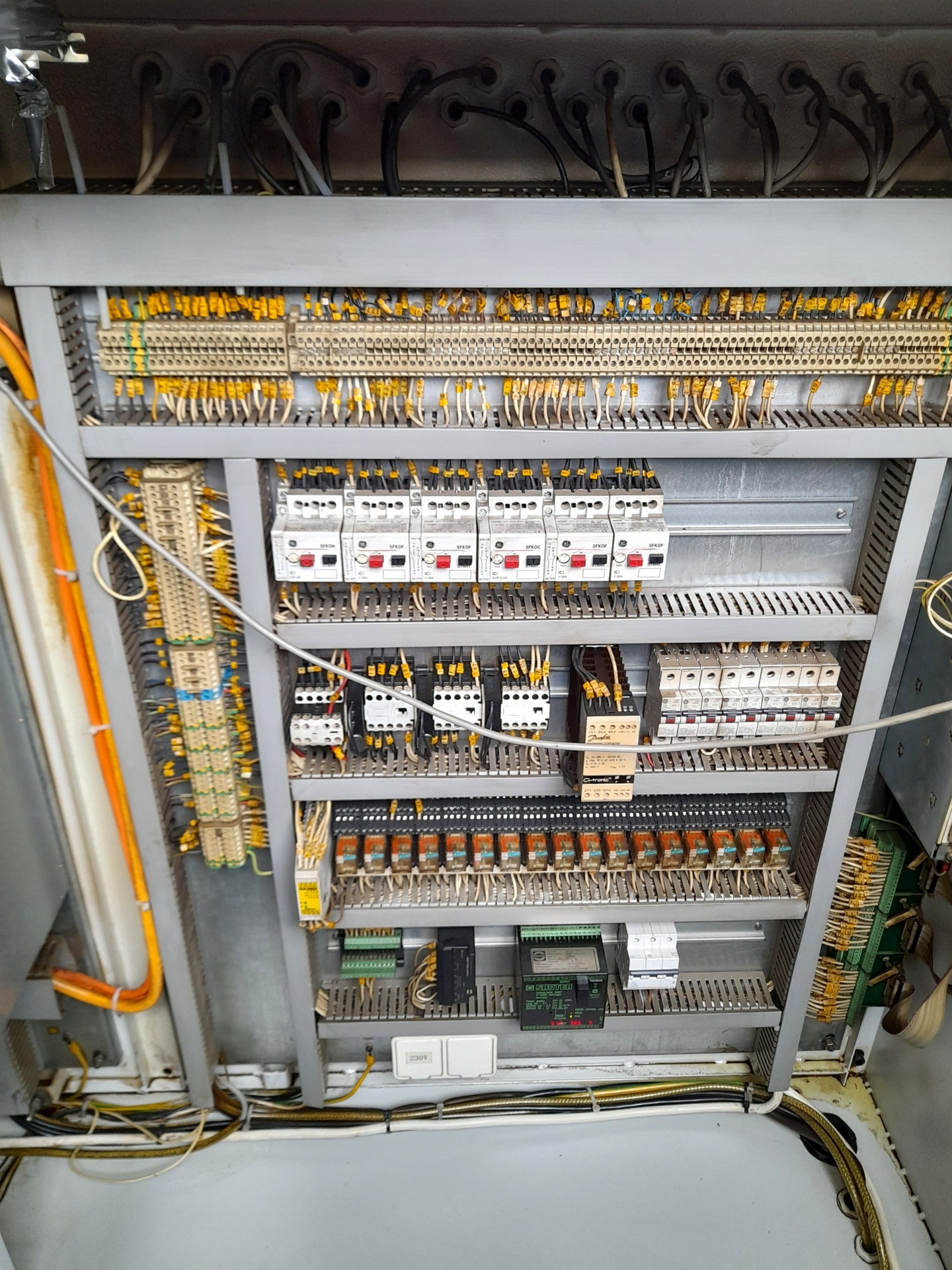

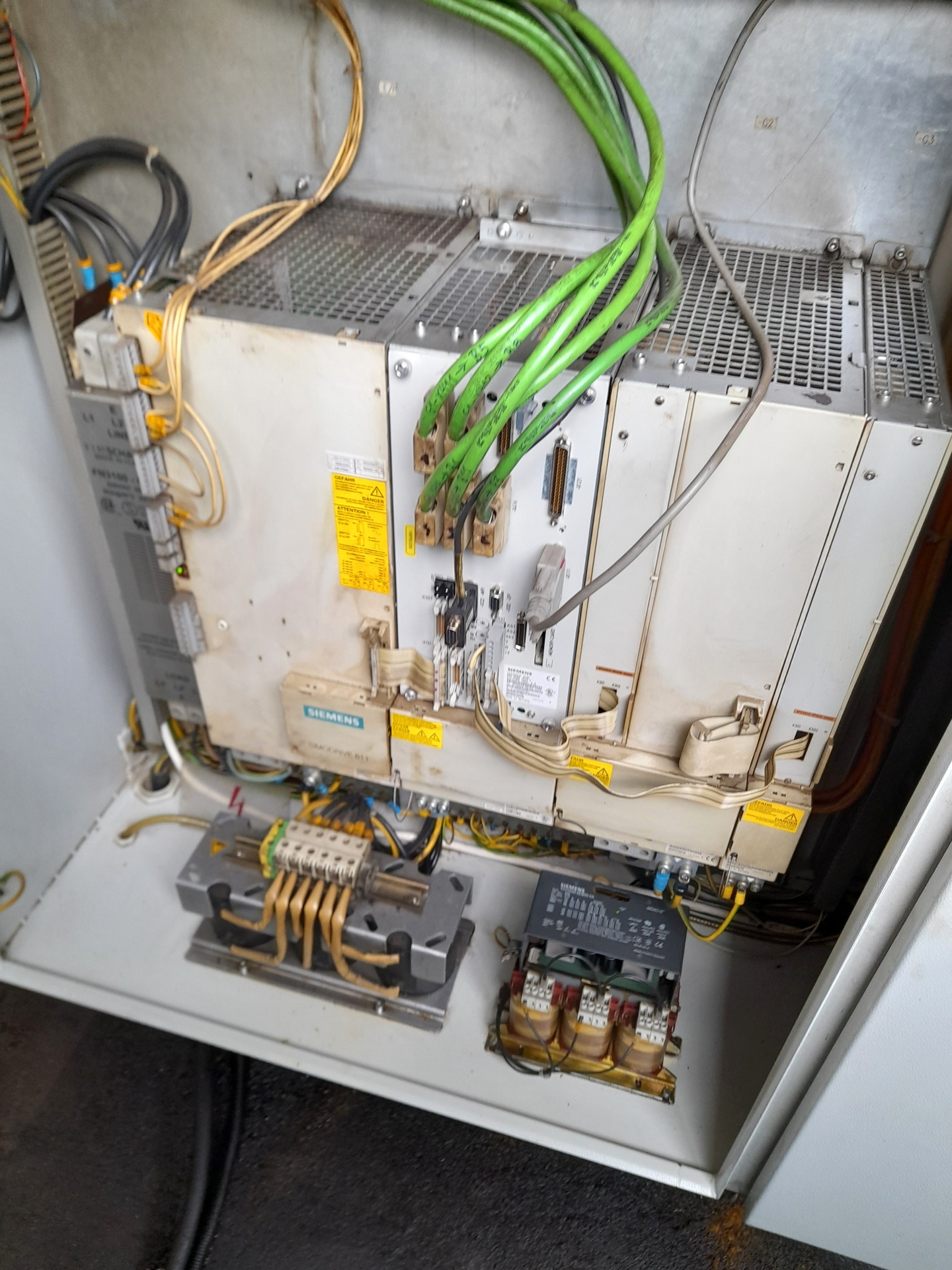

• szafa elektryczna
• sterowanie nożne
