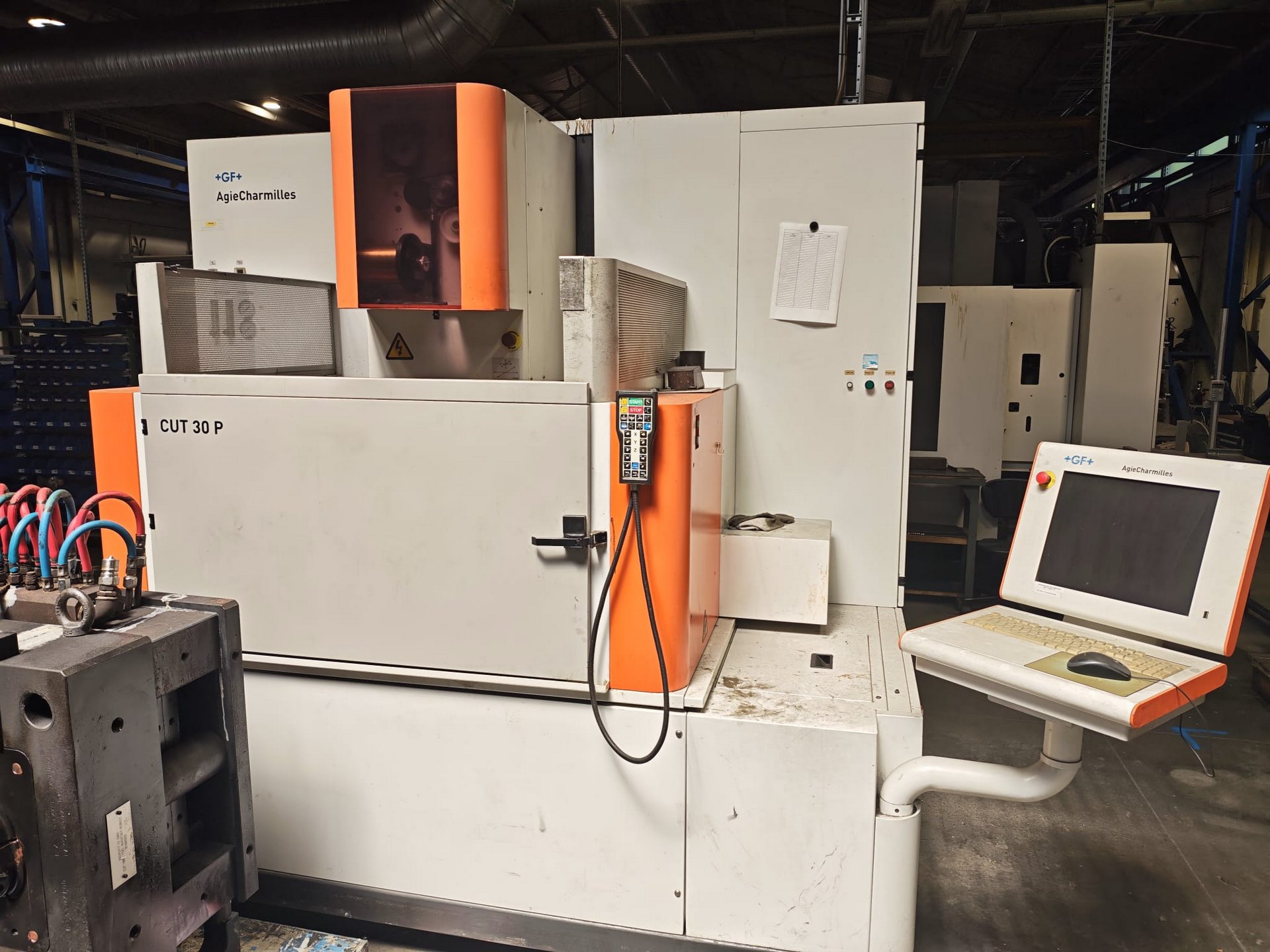

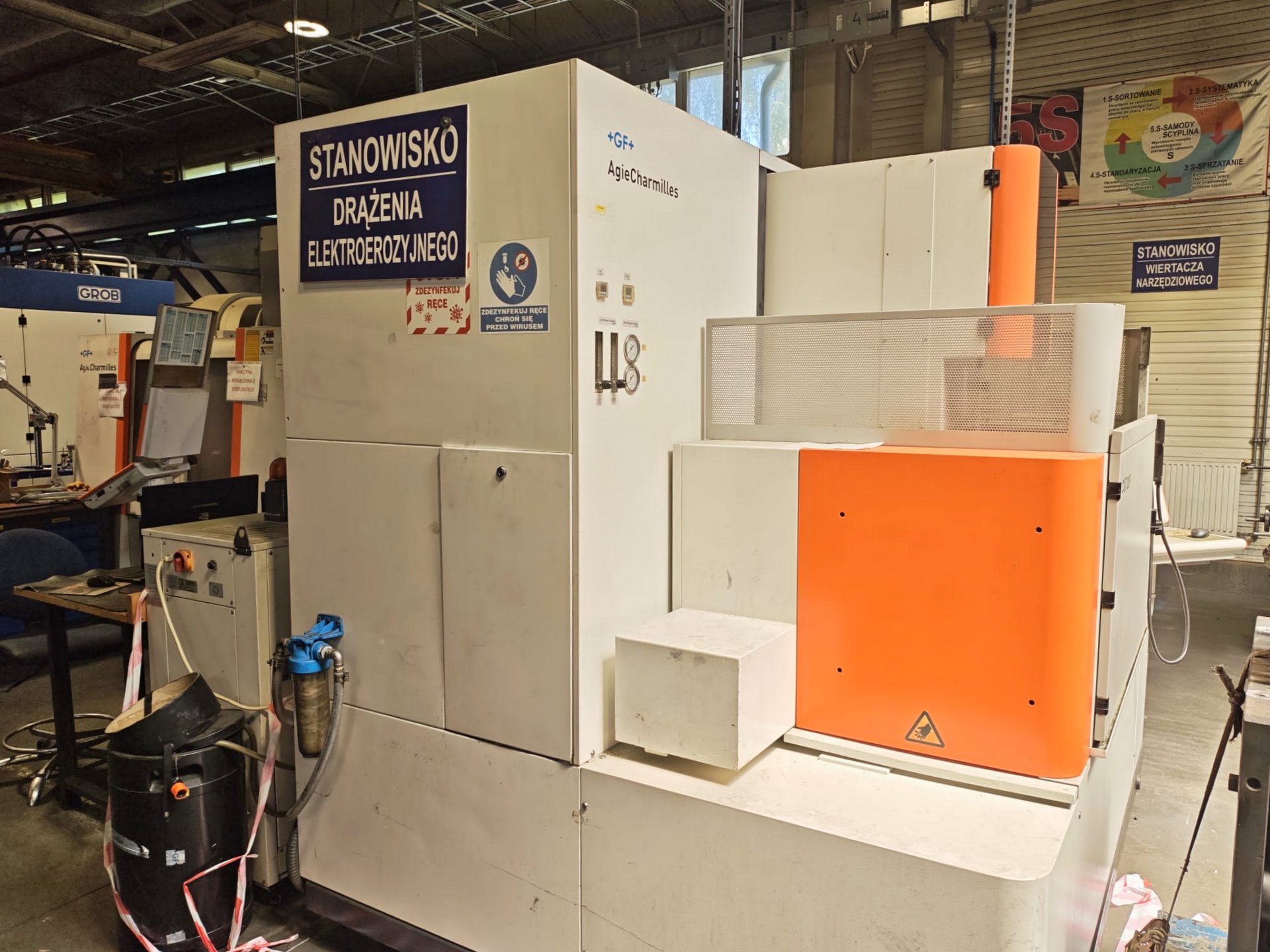

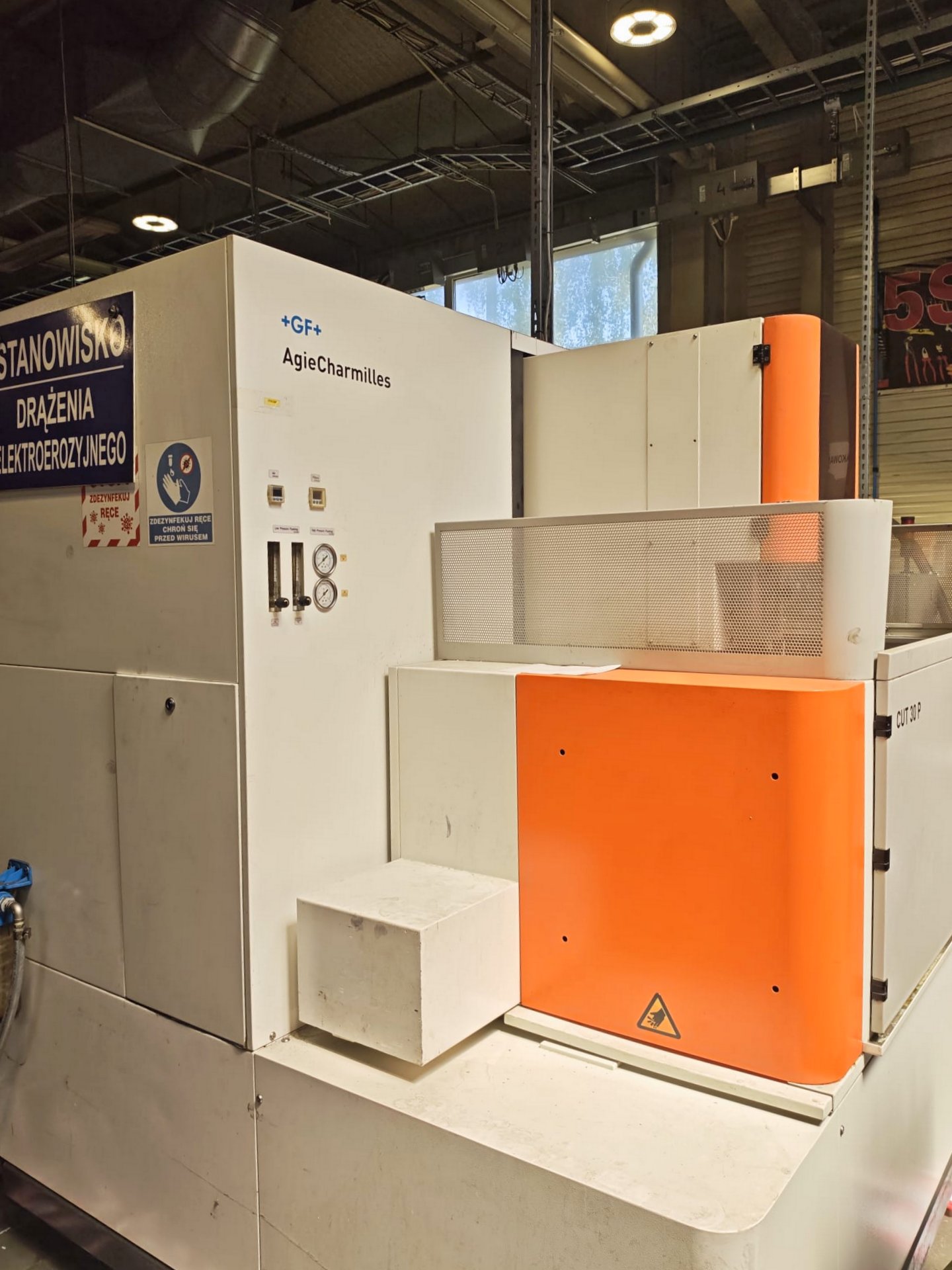

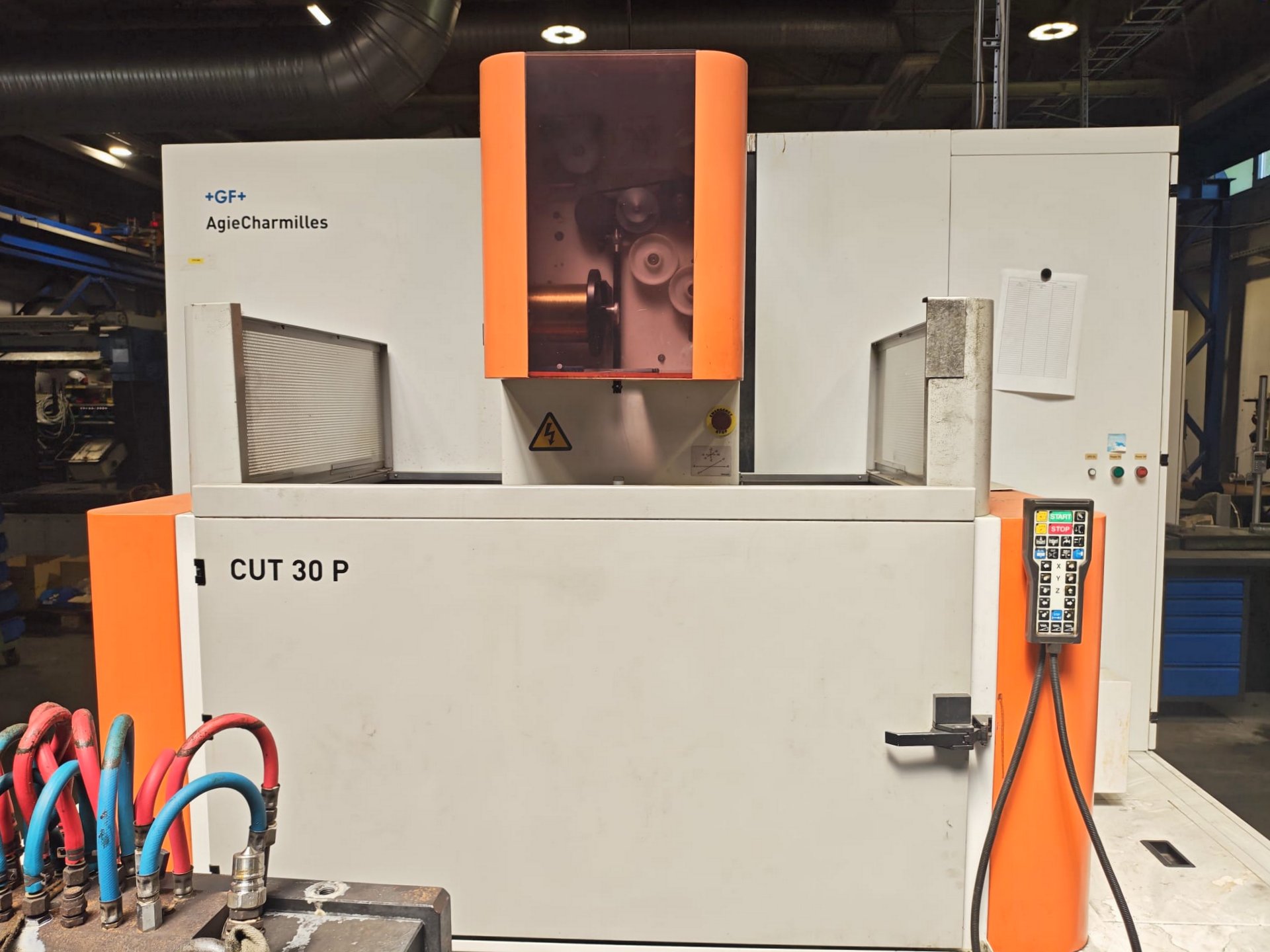

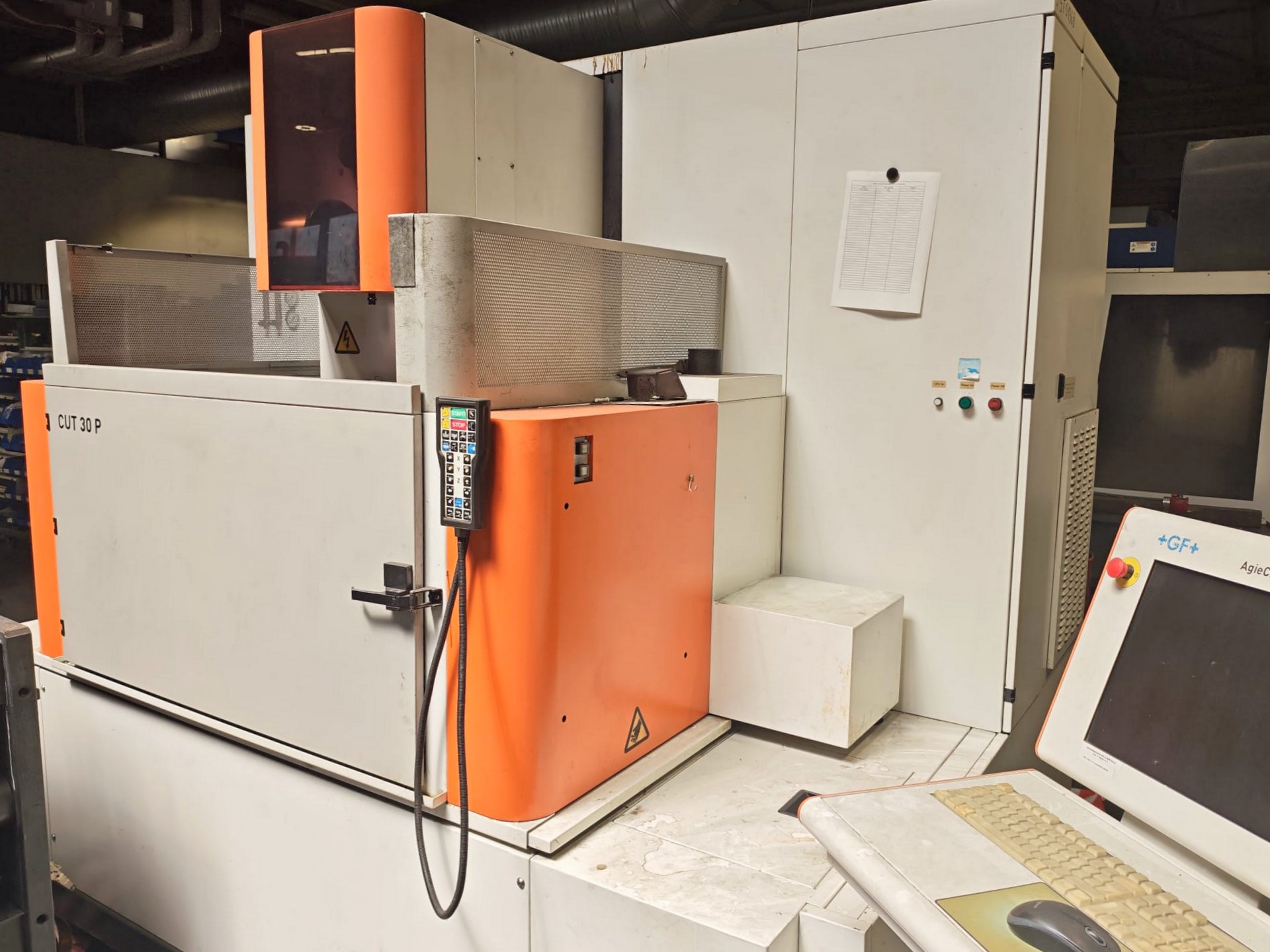

Elektrodrążarka drutowa AGIE CHARMILLES CUT 30 P

Elektrodrążarka drutowa AGIE CHARMILLES CUT 30 P zbudowana została w 2012 roku (uruchomiona w 2013 roku) w Chinach przez Beijing Agie Charmilles Co., Ltd. Maszyna przeznaczona jest do produkcji precyzyjnych matryc, wykrojników, stempli oraz innych elementów o złożonej geometrii. Detale o maksymalnej wadze 1000 kg obrabiane są z wykorzystaniem zjawiska erozji elektrycznej, które umożliwia wykonywanie skomplikowanych kształtów w nawet najtwardszych materiałach. Proces polega na usuwaniu materiału za pomocą kontrolowanych wyładowań elektrycznych pomiędzy drutem, a detalem zanurzonym w dielektryku. W rezultacie uzyskuje się wysoką jakość powierzchni, bez konieczności podjęcia dodatkowych operacji wykończeniowych, takich jak polerowanie.

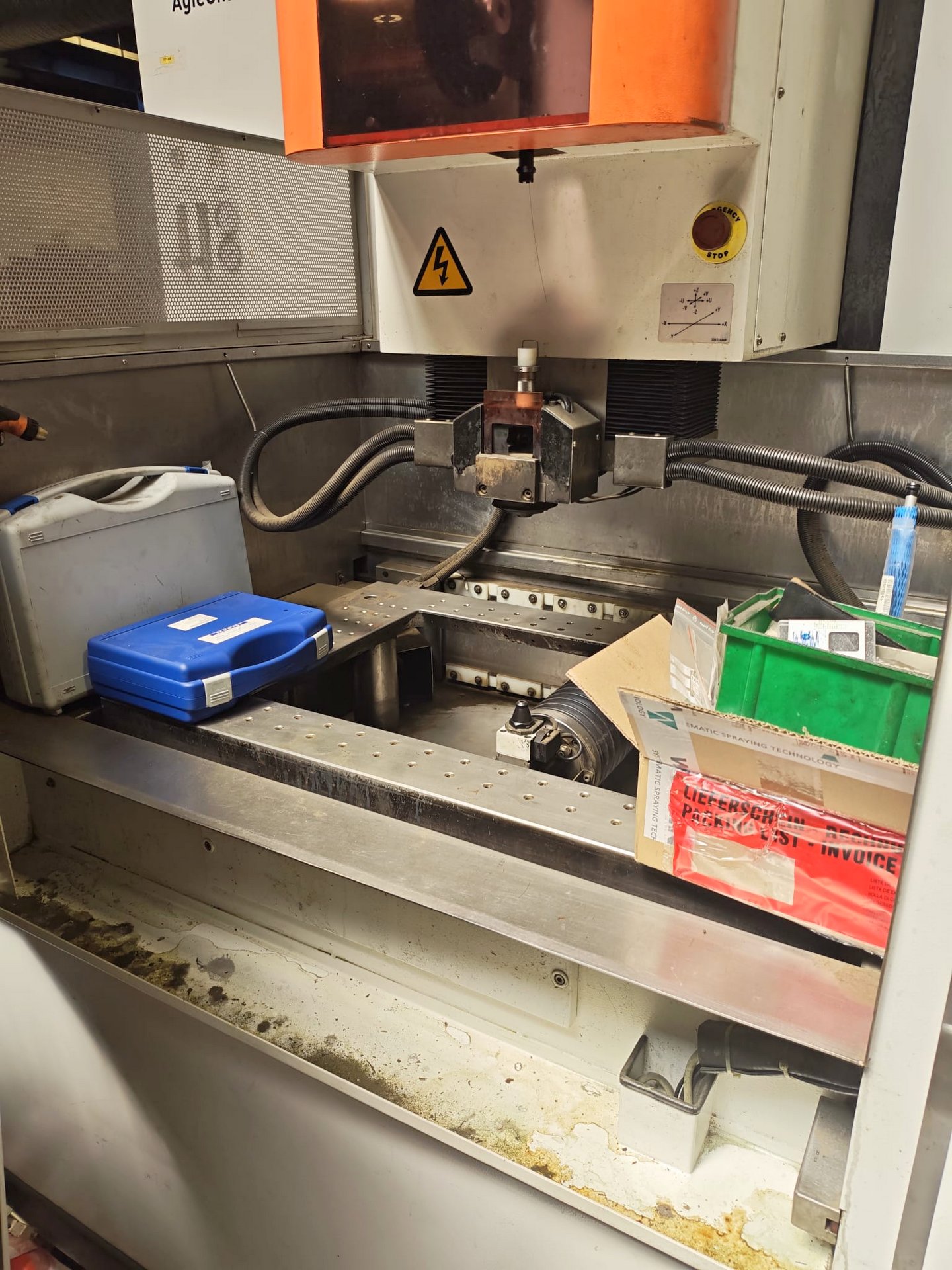

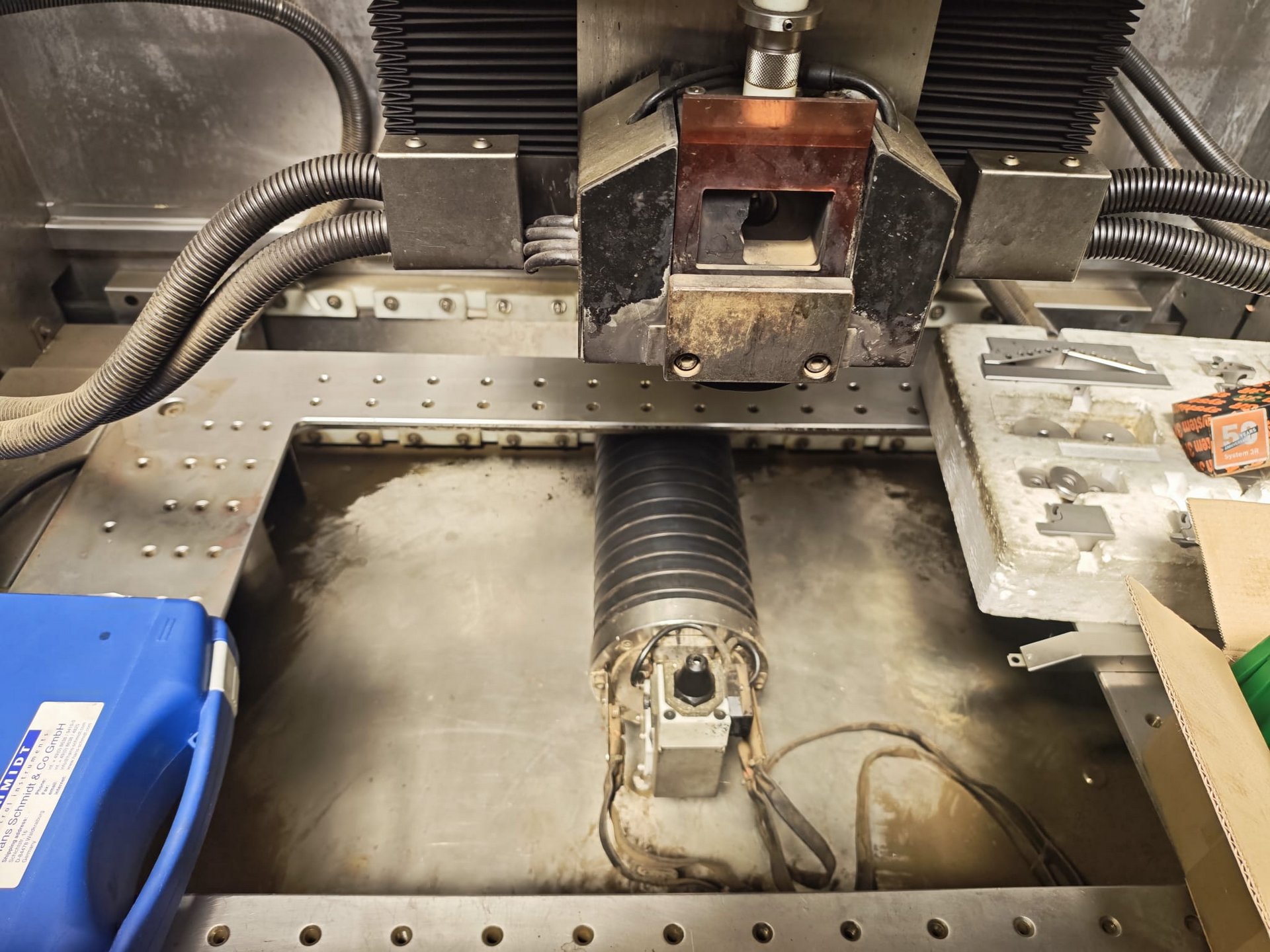

AGIE CHARMILLES CUT 30 P wykonuje obróbkę za pomocą głowicy tnącej, poruszającej się w osiach X, Y i Z o posuwach wynoszących kolejno 600 mm, 400 mm oraz 350 mm. Maksymalną dokładność cięcia zapewnia tensometr marki HANS SCHMIDT, który na bieżąco kontroluje naprężenie drutu. Zastosowanie tego rozwiązania w połączeniu z systemem automatycznego nawlekania drutu ogranicza przestoje do minimum, pozwalając na efektywną pracę w trybie ciągłym. Całość uzupełnia bogate wyposażenie, składające się m.in. z sterownika CNC oraz nowych rolek z drutem mosiężnym 0,25 mm. Wycinarka drutowa CUT 30 P waży 4690 kg.

Specyfikacja techniczna elektrodrążarki AGIE CHARMILLES CUT 30 P

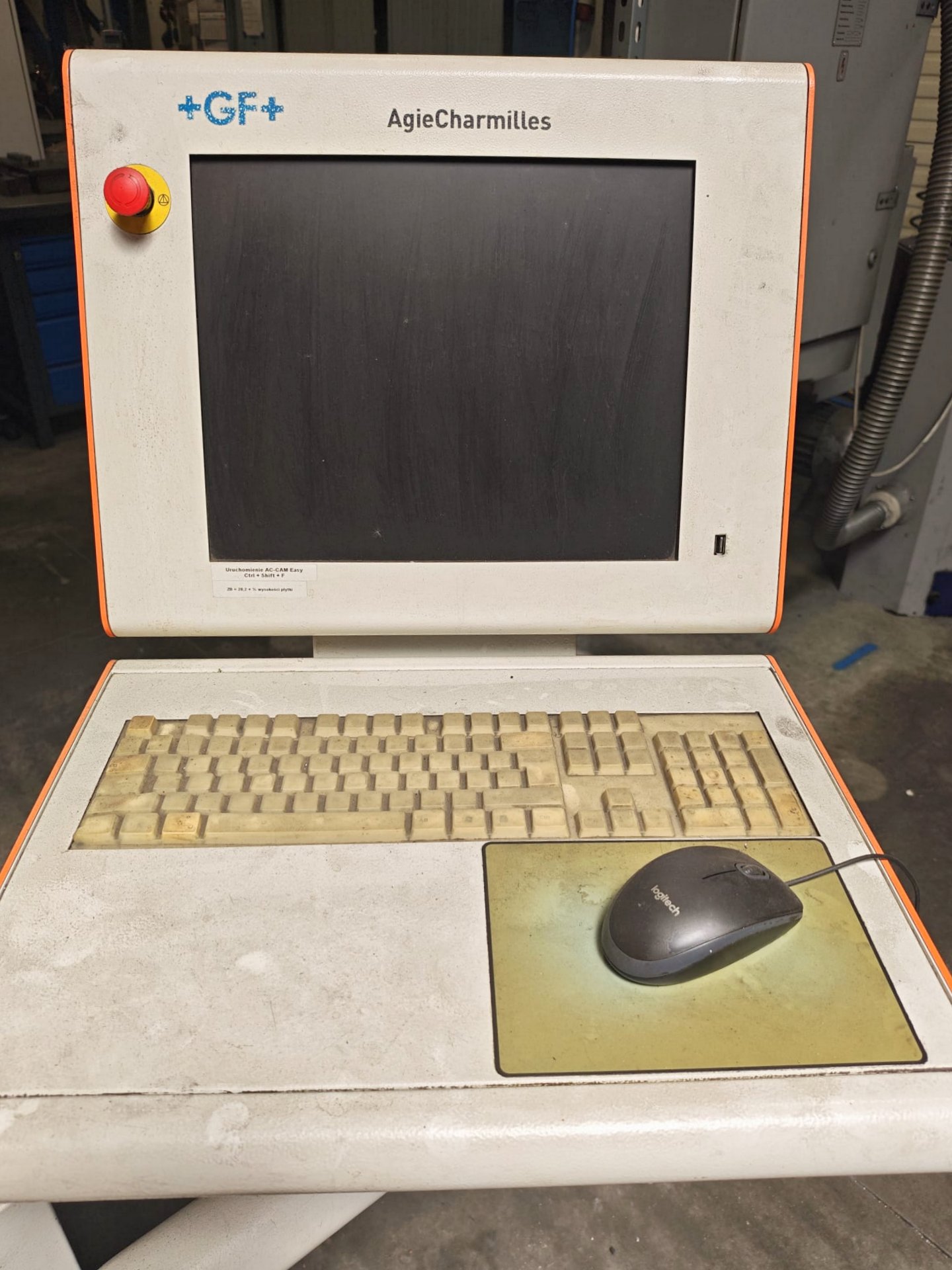

• sterowanie CNC
• posuw w osi X/Y/Z: 600/400/350 mm
• wymiary stołu roboczego (dł. x szer.): 720 x 400 mm
• maksymalny ciężar detalu: 1000 kg

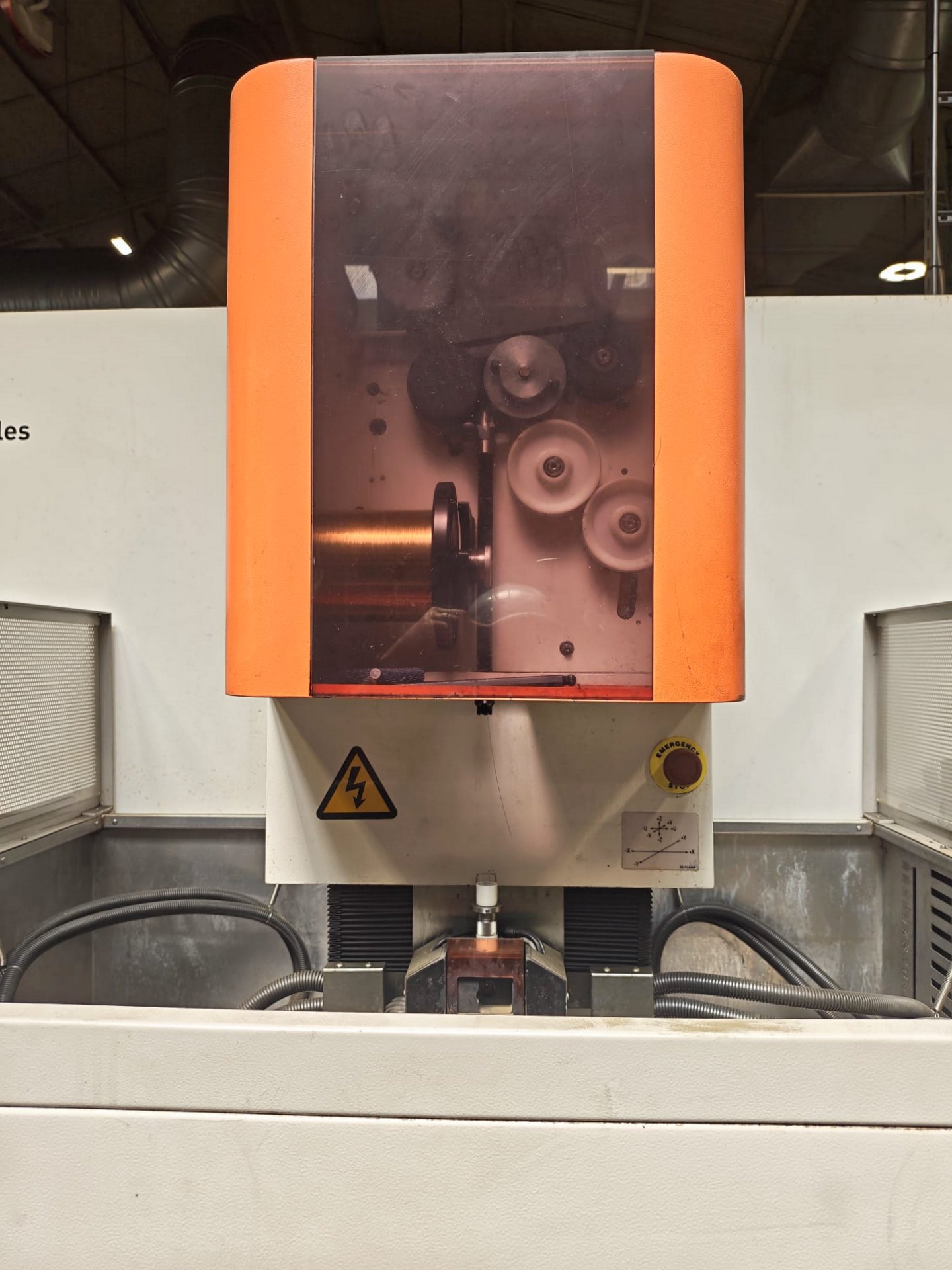

• system automatycznego nawlekania drutu

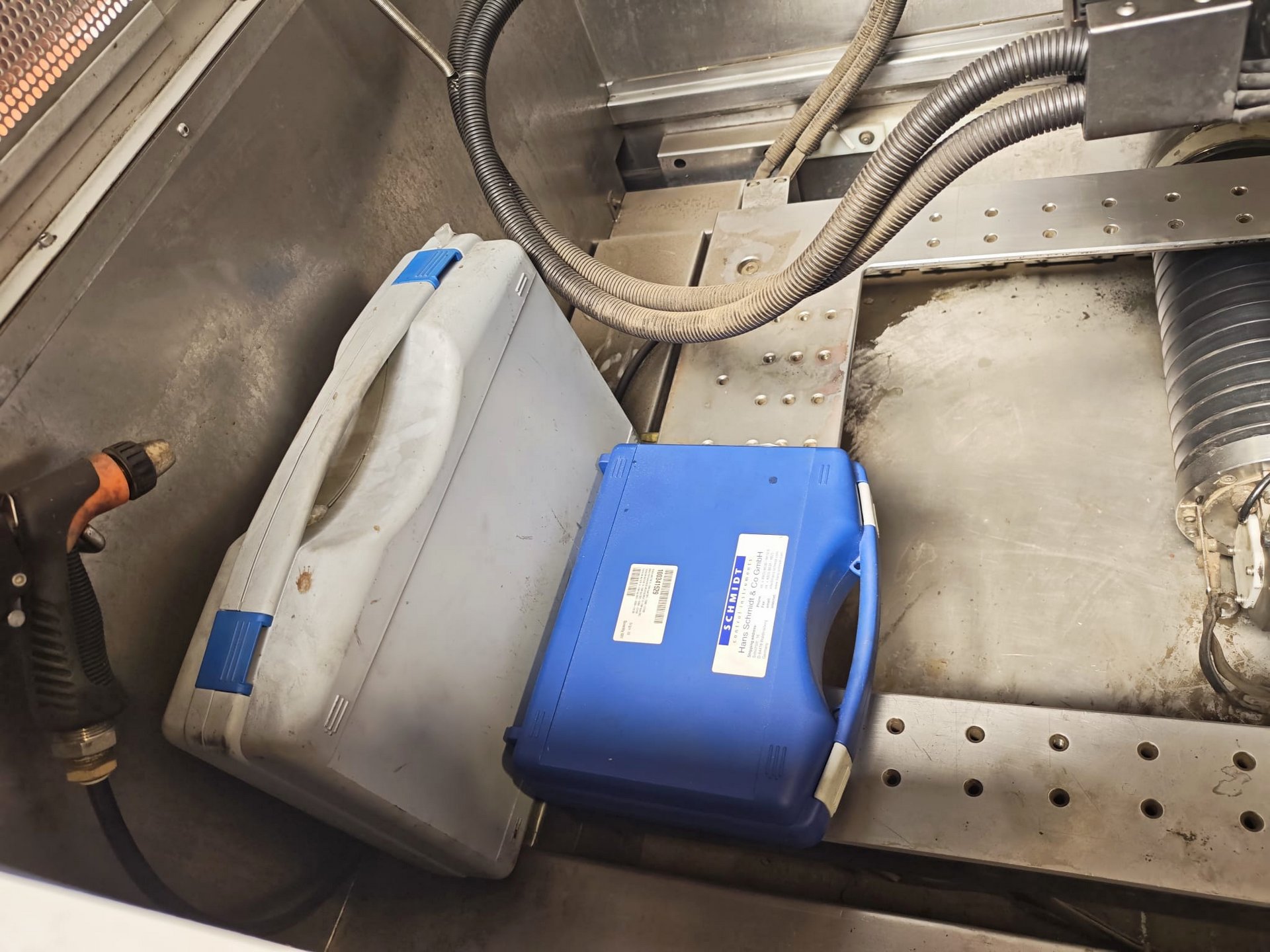

• tensometr: HANS SCHMIDT DX2-3000-C0103

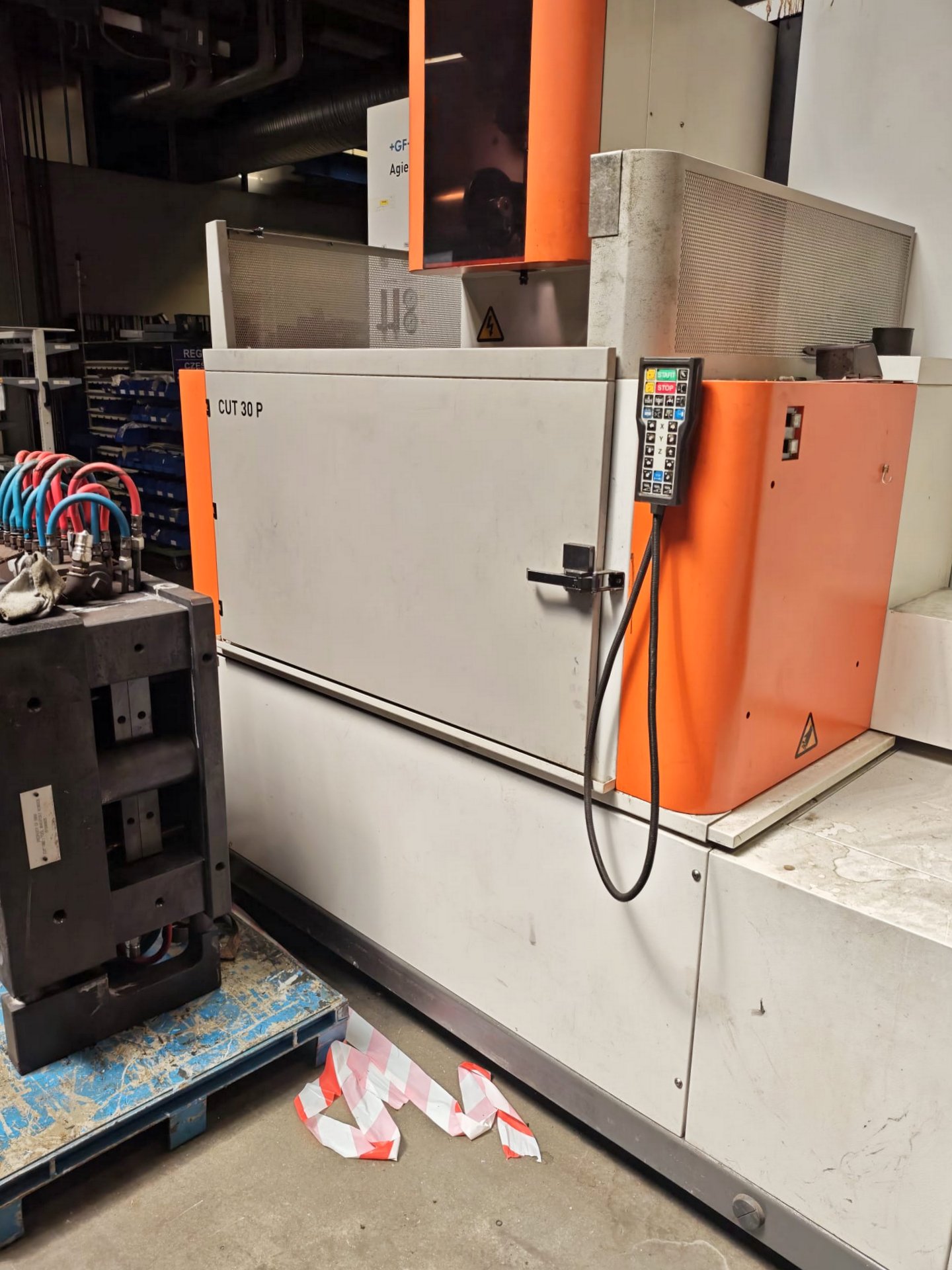

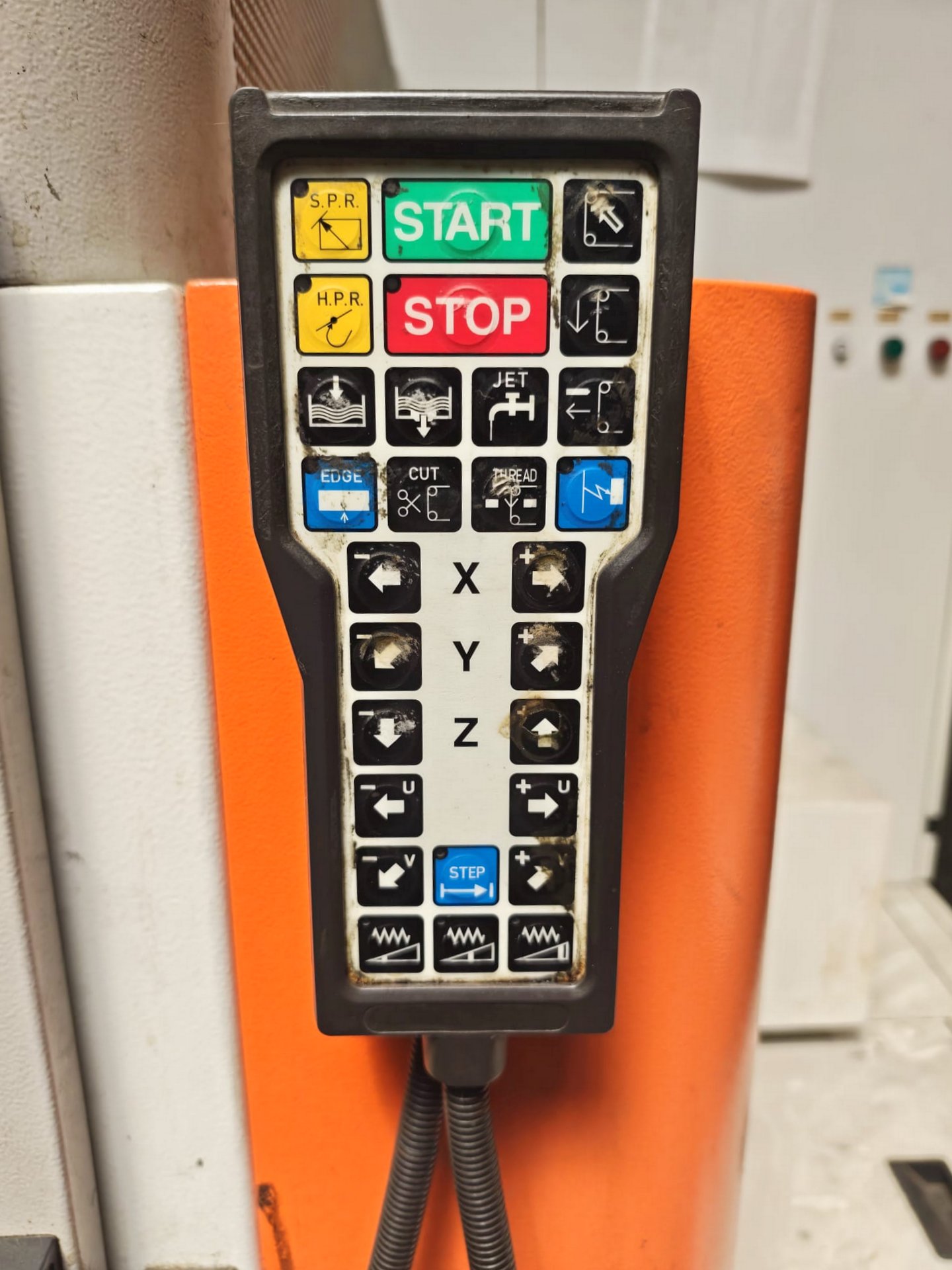

• przenośna jednostka sterująca (pendant)
• nowe rolki z drutem mosiężnym 0,25 mm x 8 kg (14 szt.)

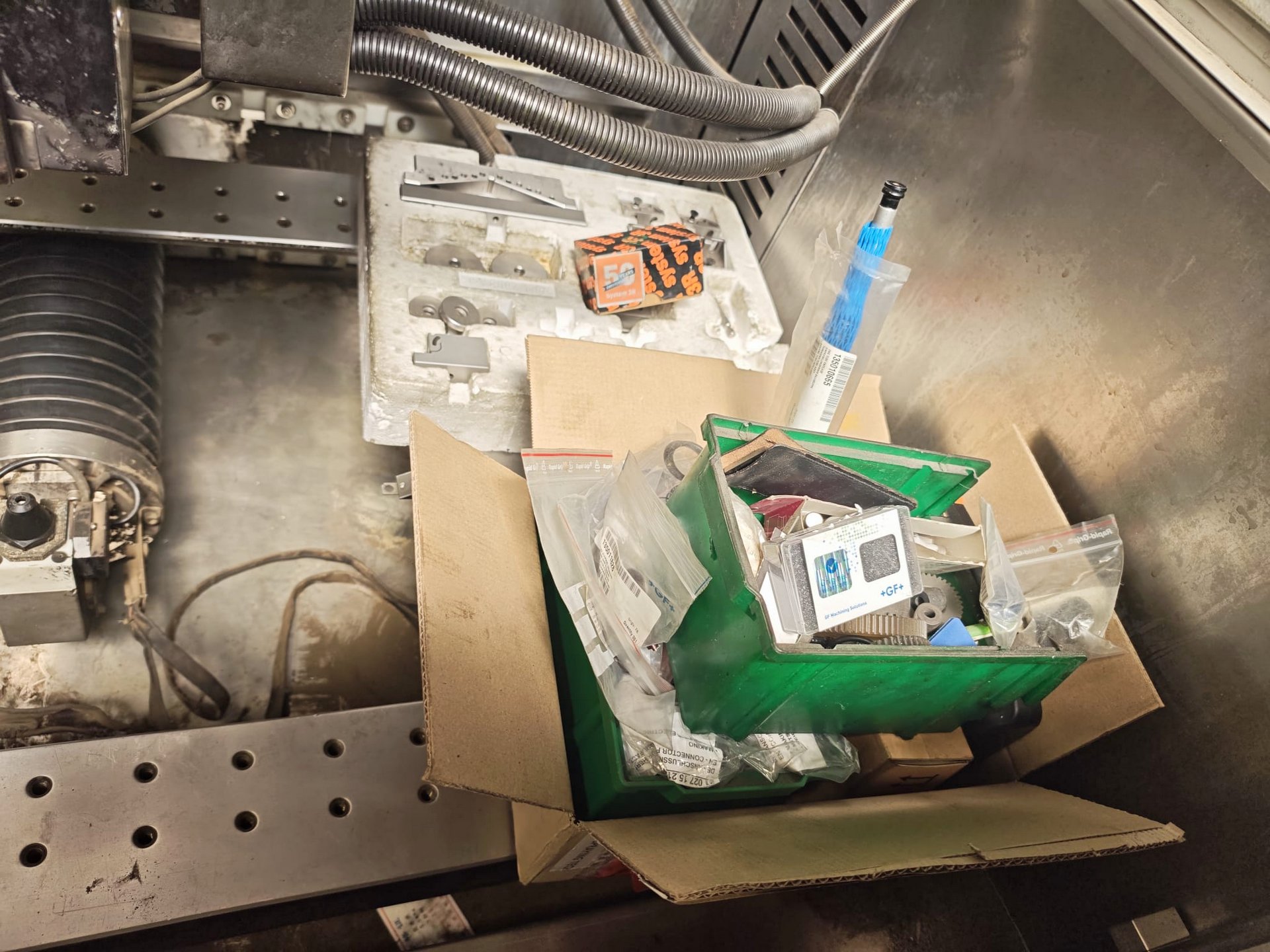

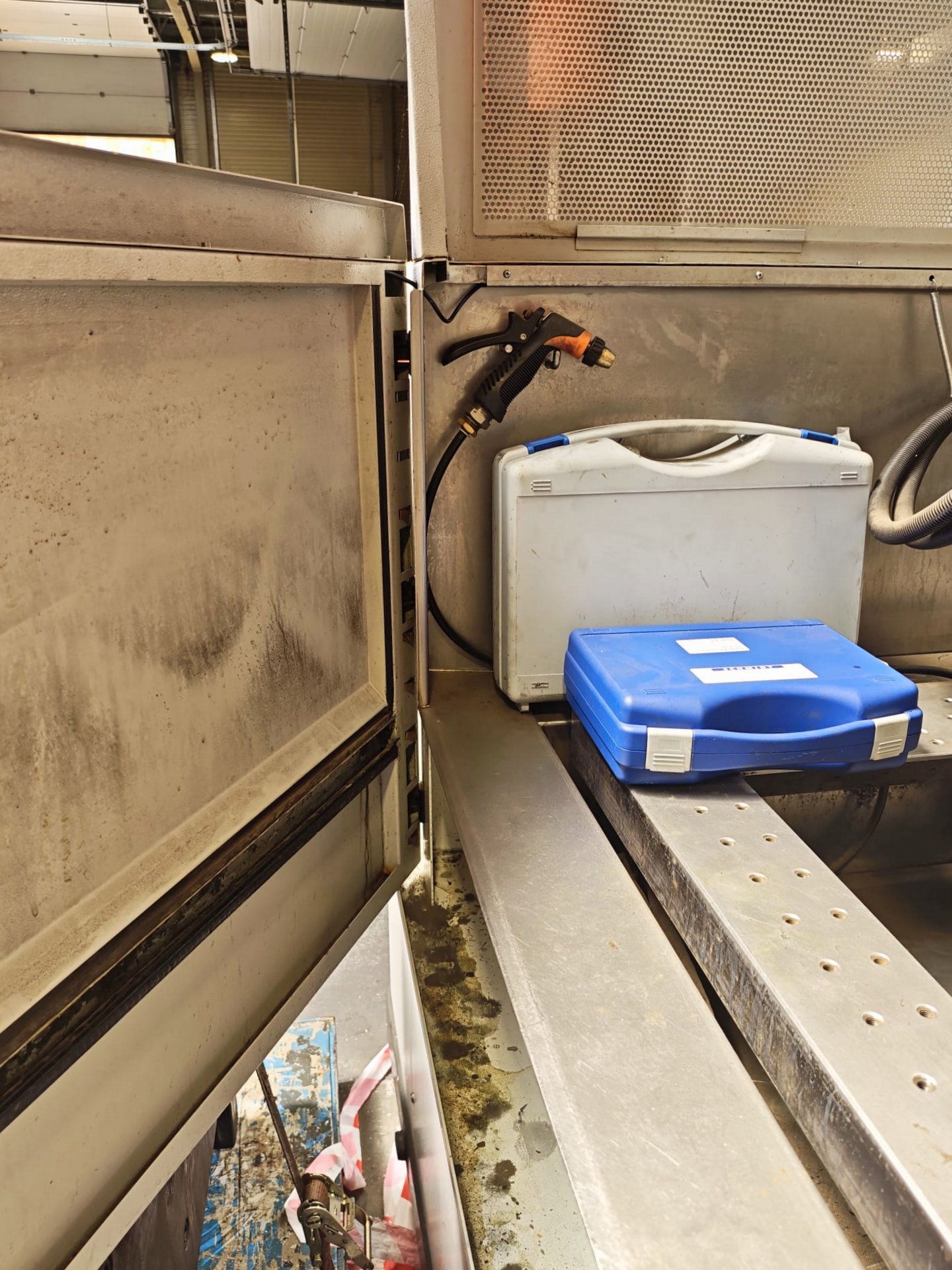

• elementy mocujące i pozycjonujące
• dokumentacja techniczna
• instrukcja obsługi w wielu językach
• moc: 11 kW
• zasilanie: 3x 380 V; 50 Hz
• gabaryty (dł. x szer. x wys.): 2400 x 2200 x 2200 mm
• ciężar maszyny CUT30P: 4690 kg
