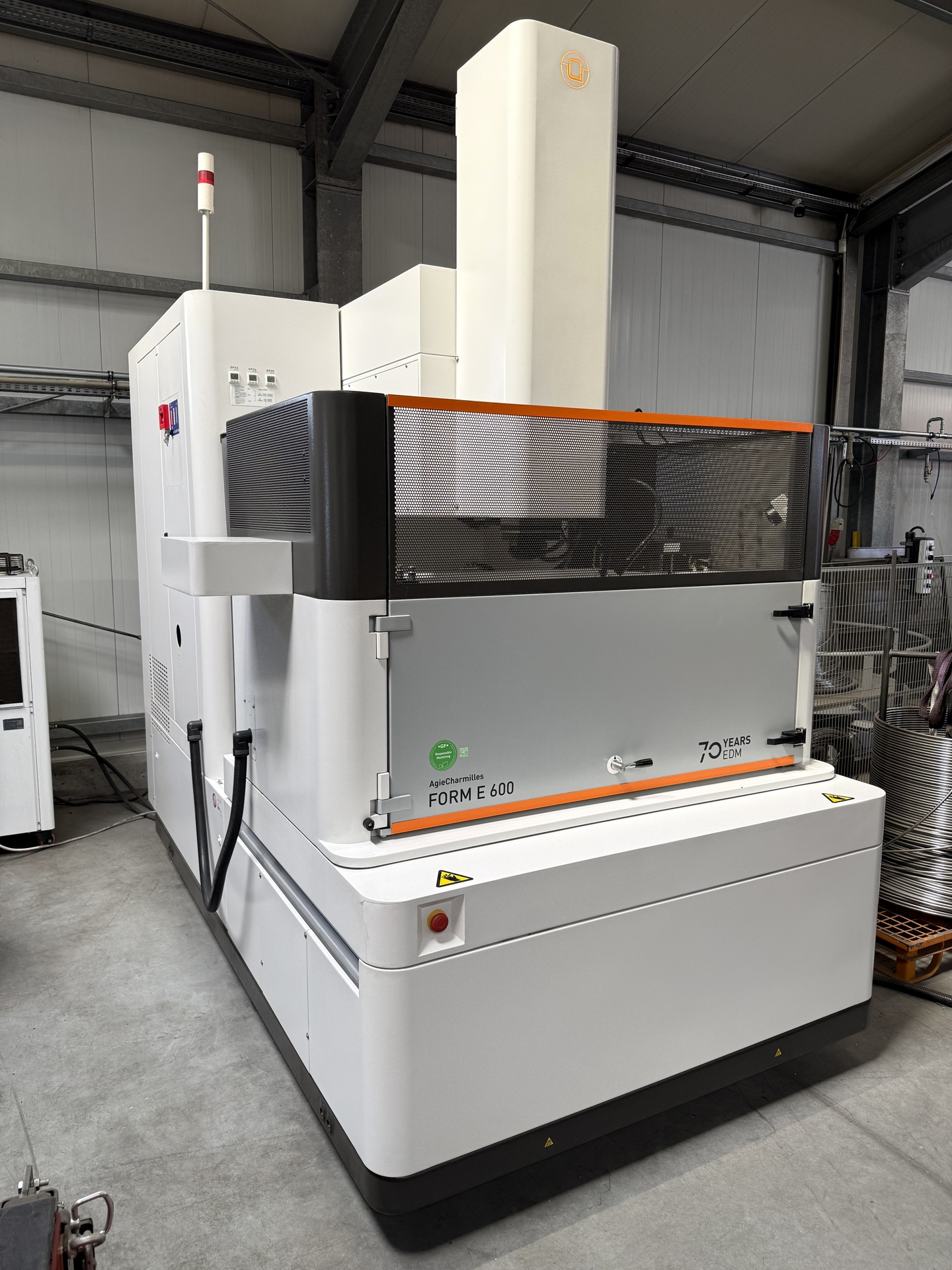

Elektrodrążarka wgłębna AGIE CHARMILLES FORM E 600

Elektrodrążarka wgłębna AGIE CHARMILLES FORM E 600 zbudowana została w 2024 roku w Chinach przez Beijing Agie Charmilles Co., Ltd. Maszyna przeznaczona jest do precyzyjnej obróbki elektroerozyjnej elementów o maksymalnej wadze 1000 kg. Erozja elektryczna umożliwia wykonywanie skomplikowanych kształtów w nawet najtwardszych materiałach, jak również minimalizuje lub całkowicie eliminuje konieczność dalszej obróbki wykończeniowej, takiej jak polerowanie.

AGIE CHARMILLES FORM E 600 to nowoczesne rozwiązanie dla firm oczekujących wysokiej wydajności, precyzji oraz niskich kosztów eksploatacji. Stabilna konstrukcja oparta została na sztywnym korpusie w kształcie litery „C” i stole krzyżowym, który realizuje ruchy w osi X i Y. Precyzyjne pozycjonowanie we wszystkich osiach liniowych zapewniają serwonapędy współpracujące ze śrubami tocznymi, enkoderami oraz liniałami pomiarowymi o rozdzielczości 0,1 μm. Dokładność ruchów kontrolowana jest dodatkowo za pomocą interferometru laserowego i korygowana programowo zgodnie z normą ISO/VDI 3441. Oś C zabudowana jest w pinoli głowicy roboczej i umożliwia obrót elektrody wokół osi Z. Wszystkie prowadnice liniowe i śruby toczne smarowane są na bieżąco przez centralny system smarowania.

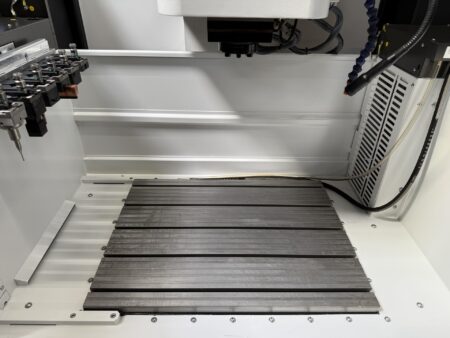

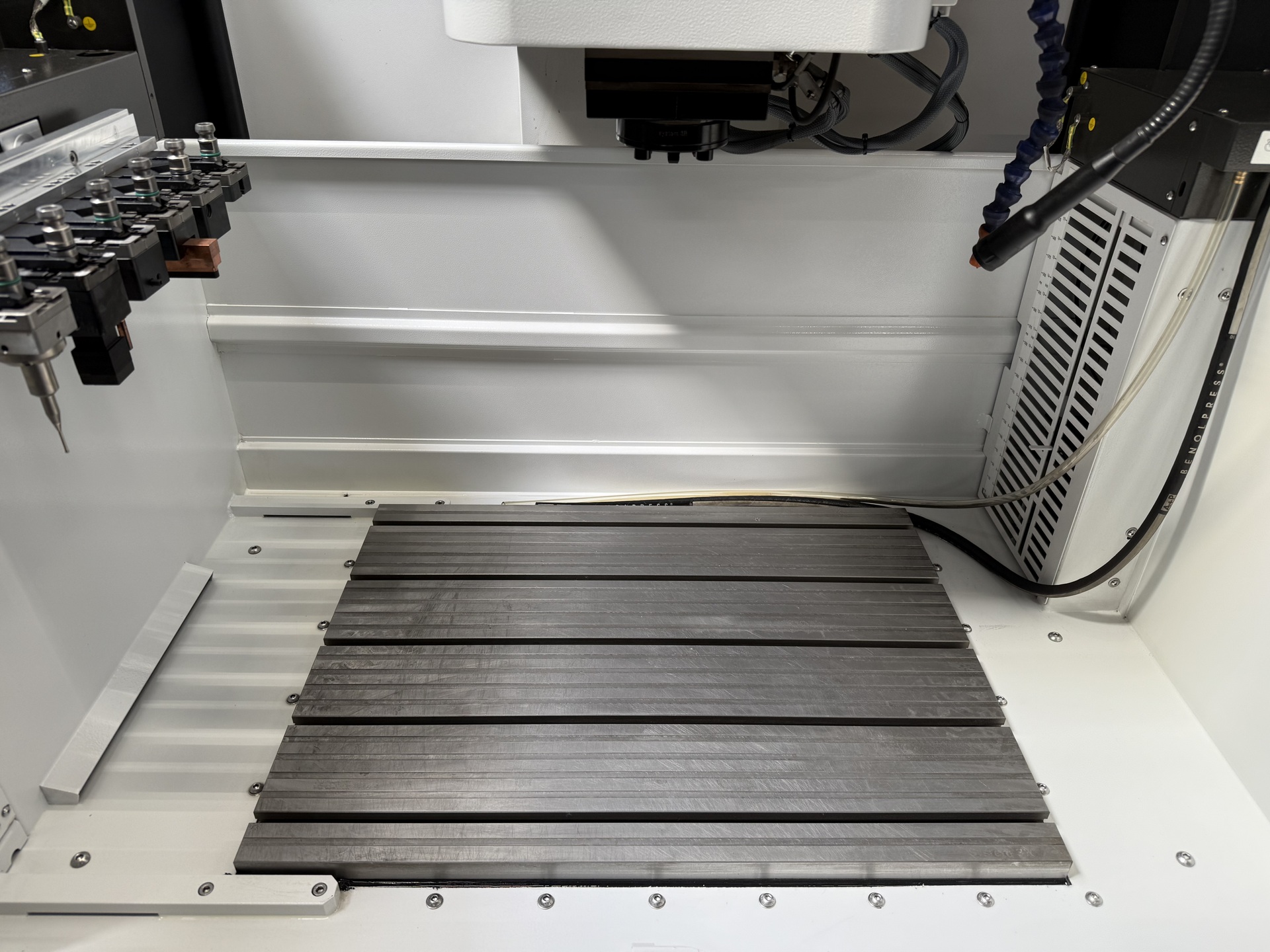

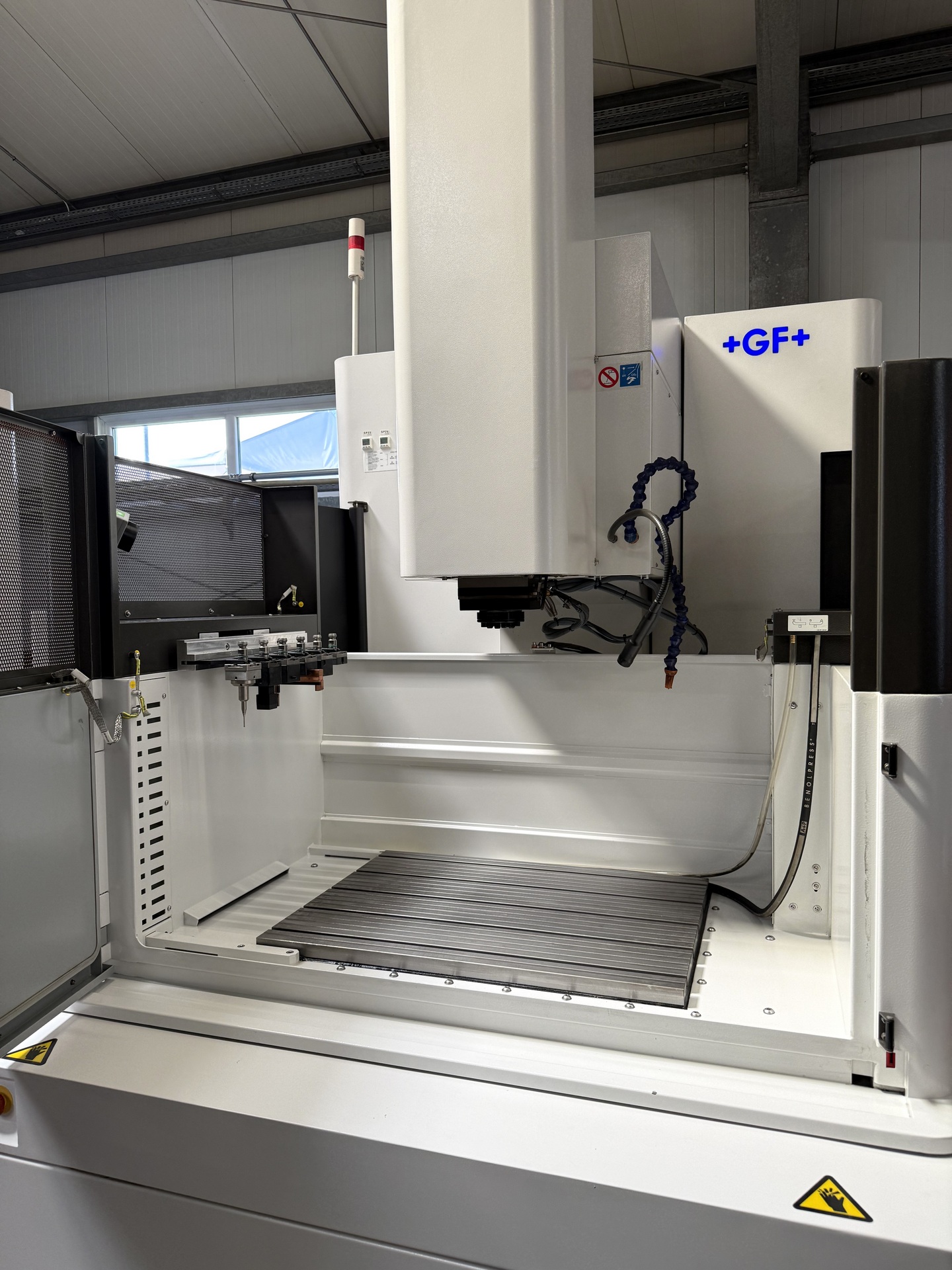

Proces obróbczy realizowany jest w zbiorniku wypełnionym dielektrykiem, który wpływa na zwiększenie jakości powierzchni oraz dokładności wymiarowej obrabianych elementów. Czujniki poziomu i temperatury dielektryka monitorują warunki pracy i w przypadku przekroczenia dopuszczalnych parametrów zatrzymują maszynę oraz generują ostrzeżenia. Stół roboczy o długości 800 mm i szerokości 600 mm posiada rowki T-owe przeznaczone do szybkiego i łatwego mocowania detali. 6-pozycyjny zmieniacz elektrod umieszczono poza zbiornikiem , dzięki czemu nie ogranicza on przestrzeni stołu roboczego. Zaawansowany moduł iQ ogranicza zużycie elektrod poprzez maksymalne wykorzystanie energii każdego impulsu. System ten eliminuje zużycie boczne i czołowe elektrody, optymalizuje dynamikę pracy oraz warunki przepłukiwania.

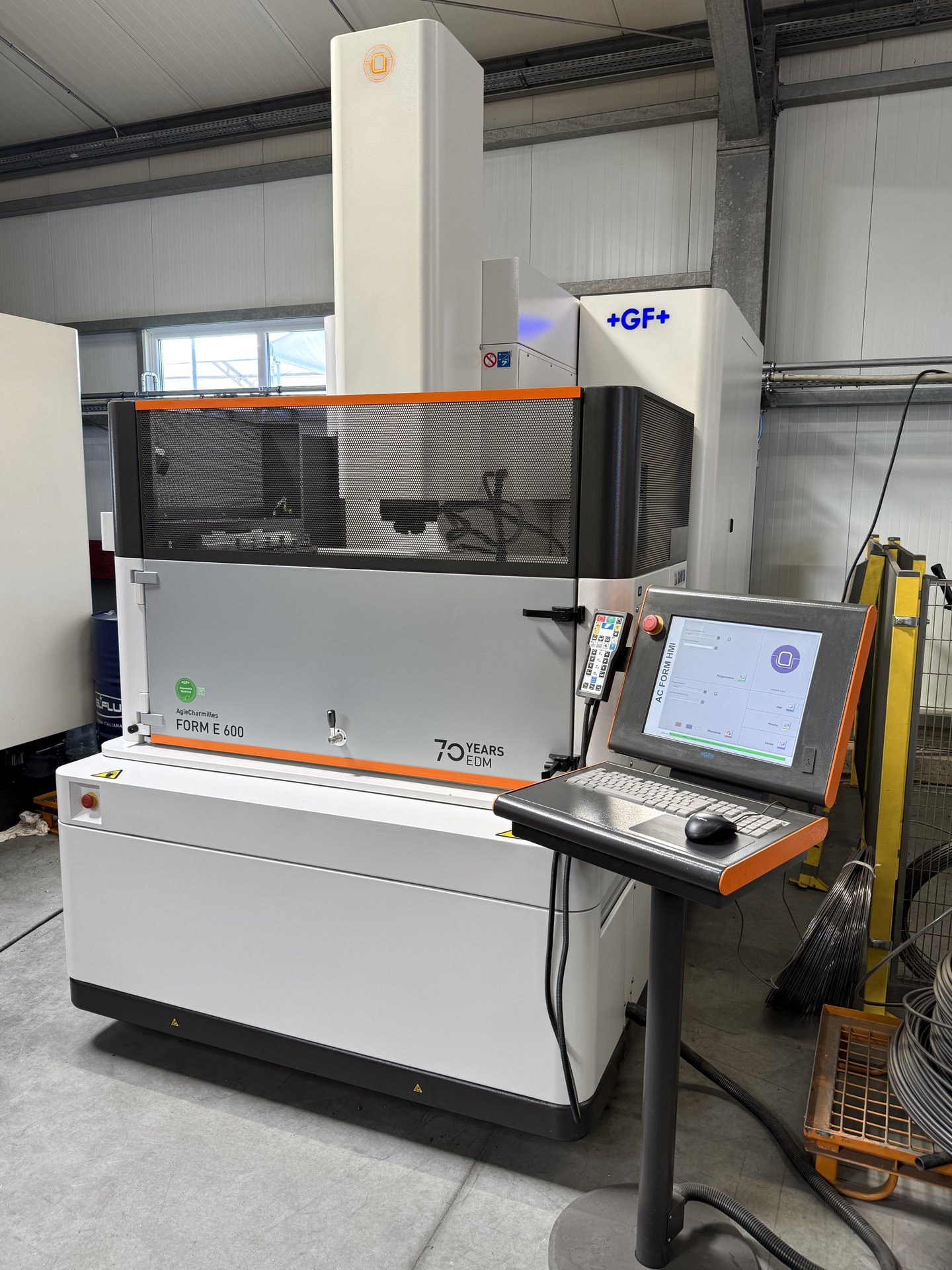

Elektrodrążarka AGIE CHARMILLES wyposażona jest również w cyfrowy generator ISPG z mikroprocesorowym modułem sterowania. Współpracuje on z modułem TECFORM, który automatycznie dobiera parametry technologiczne dla różnych kombinacji materiałów, zwiększając wydajność i jakość obróbki. Całość uzupełnia sterownanie CNC z nowoczesnym interfejsem AC FORM HMI. System sterowania umożliwia szybkie tworzenie programów obróbczych wraz z graficzną symulacją programu, import danych z urządzeń zewnętrznych przez sieć oraz pełną kontrolę procesu. Wszystko to sprawia, że oferowane wgłębne centrum elektroerozyjne FORM E600 to doskonały wybór dla wymagających zastosowań przemysłowych. Całkowita masa maszyny wynosi 4050 kg.

Specyfikacja techniczna elektrodrążarki CNC AGIE CHARMILLES FORM E 600

• liczba osi : 4 (X,Y,Z,C)
• posuw w osi X/Y/Z: 600/400/400 mm
• prędkość obrotu osi C: 0-100 obr/min
• maksymalna prędkość posuwu ręcznego w osi X,Y: 4 m/min
• maksymalna prędkość posuwu ręcznego w osi Z: 6 m/min
• maksymalne przyśpieszenie osi Z: 2,5 m/s2
• wymiary stołu roboczego (dł. x szer.): 800 x 600 mm
• maksymalne gabaryty detalu (dł. x szer. x wys.): 1000 x 700 x 400 mm
• maksymalny ciężar detalu: 1000 kg
• maksymalny ciężar elektrody: 100 kg
• maksymalny ciężar elektrody z osią C: 25 kg
• minimalna chropowatość powierzchni elektrody: 0,1 μm Ra
• maksymalna odległość od stołu roboczego do uchwytu: 650 mm
• minimalna odległość od stołu roboczego do uchwytu: 250 mm
• rozdzielczość pozycjonowania: 0,1 μm
• pojemność zbiornika dielektryka: 750 l
• liczba filtrów jednostki dielektryka: 6x H15 (3-5 μm)
• ciśnienie sprężonego powietrza : 6-9 bar
• maksymalna temperatura otoczenia: 28°C
• wilgotność względna: <80%
• maksymalny prąd generatora: 140 A
• moc: 9,3 kVA
• zasilanie: 3x 400 V; 50 Hz
• gabaryty (dł. x szer. x wys.): 1600 x 2845 x 2858 mm
• ciężar maszyny AGIE CHARMILLES FORM E600: 4050 kg

Wyposażenie eletrodrążarki AGIE CHARMILLES

• sterowanie CNC z 17″ ekranem LCD i systemem operacyjnym Windows
• interfejs użytkownika: AC FORM HMI
• oś C
• sonda pomiarowa S3R z kulką 3 mm
• 6-pozycyjny zmieniacz elektrod
• uchwyt elektrod S3R Macro
• generator ISPG (Intelligent Speed Power Generator)
• jednostka dielektryka
• moduł TECFORM poprawiający i zwiększający wydajność obróbki, niezawodność i przewidywalność
• moduł iQ minimalizujący zużycie elektrod grafitowych i miedzianych
• zestaw kul referencyjnych do pomiaru offsetów narzędzi w osi X,Y,Z,C bezpośrednio na maszynie
• urządzenie chłodzące dielektryk
• liniały optyczne we wszystkich osiach
• system przeciwprzepięciowy SPD
• centralny system smarowania
• szafa elektryczna
• port RS232C
• port LAN
• port USB (2 szt.)
• wymiennik ciepła
• przygotowanie przeciwpożarowe
• znak CE
