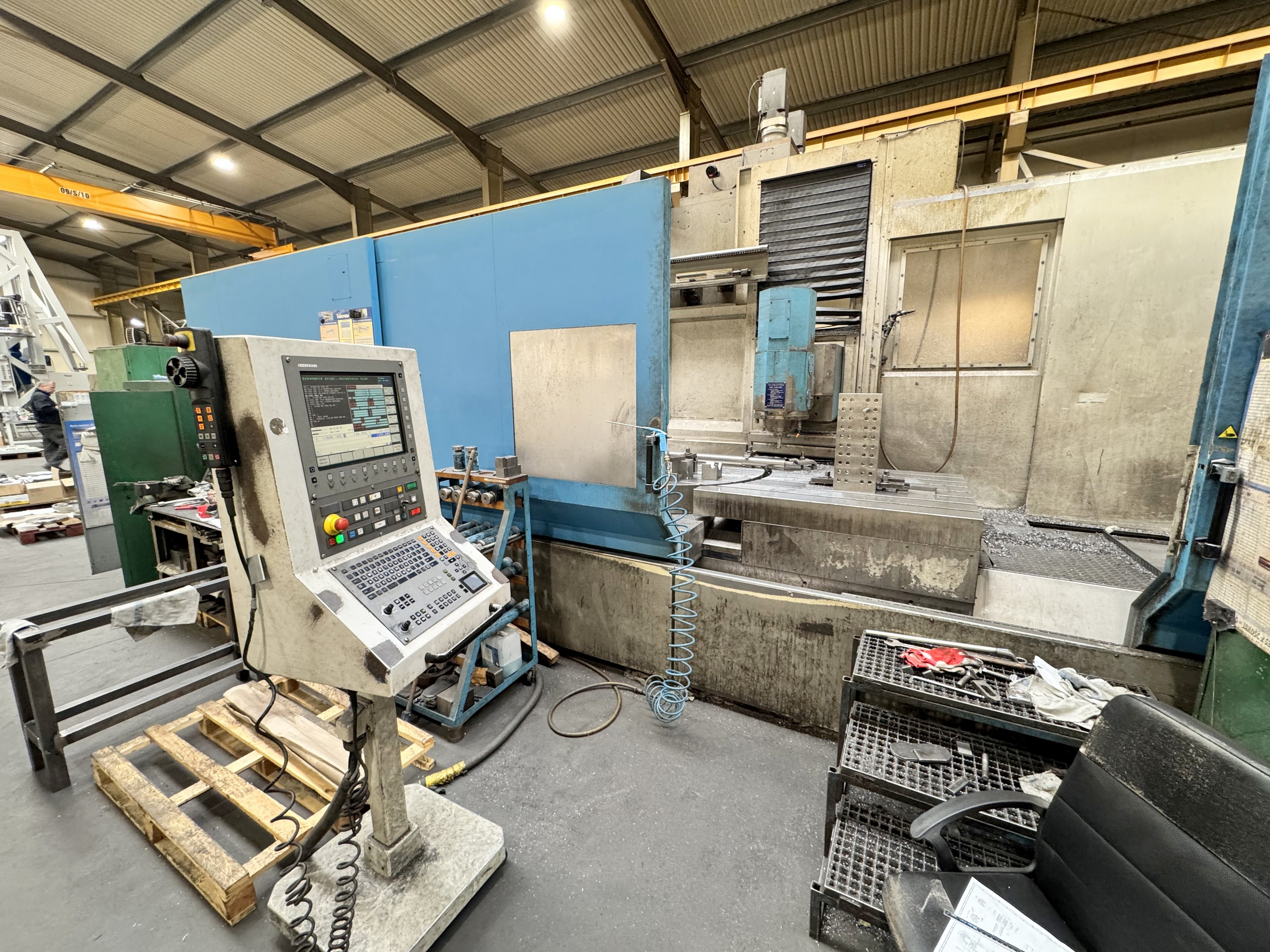

Frezarka łożowa CNC AUERBACH AX 5B

Frezarka łożowa CNC AUERBACH AX 5 B zbudowana została w 2009 roku w Niemczech przez Auerbach Maschinenfabrik GmbH. Jest to niezwykle wydajna maszyna zaprojektowana z myślą o nawet najbardziej wymagających wyzwaniach produkcyjnych. AUERBACH AX5 B Umożliwia bowiem obróbkę dużych, ciężkich detali mających zastosowanie m.in. w przemyśle lotniczym oraz przemyśle samochodowym. Proces obróbczy realizowany w pełni automatycznie jest na stole obrotowym za pomocą 5-osiowej, uchylnej głowicy roboczej. Zastosowane tego rozwiązania pozwala na kompleksową obróbkę detali w jednym cyklu roboczym, bez konieczności ich przestawiania. Głowica robocza wyposażona jest w elektrowrzeciono, obracające się z maksymalną prędkością aż 12000 obr/min. Zapewnia ono doskonała dynamikę niezbędną zarówno do obróbki zgrubnej, jak i wykańczającej. Narzędzia skrawające są natomiast na bieżąco chłodzone w celu zwiększenia ich ogólnej żywotności. Centrum obróbcze CNC AUERBACH AX 5B oferowany jest wraz z bogatym wyposażeniem, w skład którego wchodzi m.in. sonda pomiarowa detali oraz zaawansowane sterowanie CNC marki HEIDENHAIN, oferujące intuicyjną obsługę i wiele przydatnych funkcji. Całkowita waga maszyny wynosi 44 tony.

Specyfikacja techniczna frezarki CNC AUERBACH AX 5 B

• liczba osi: 5 (X,Y,Z,B,C)
• posuw w osi X/Y/Z: 3200/1200/1200 mm
• zakres obrotu w osi B: ± 95°
• zakres obrotu w osi C: 360°
• średnica stołu obrotowego: 1250 mm
• maksymalna prędkość obrotowa elektrowrzeciona: 12000 obr/min
• maksymalna moc napędu elektrowrzeciona: 35 kW
• maksymalny moment obrotowy elektrowrzeciona: 359 Nm
• stożek wrzeciona: HSK-A 100 (DIN 69893)
• temperatura otoczenia: +5°C/+40°C
• moc przyłączeniowa: 70 kW
• zasilanie: 3x 400 V; 50 Hz
• wymiary (dł. x szer. x wys.): 9300 x 6900 x 4300 mm
• waga maszyny AUERBACH AX 5 B: 44 t

Wyposażenie centrum frezarskiego AUERBACH

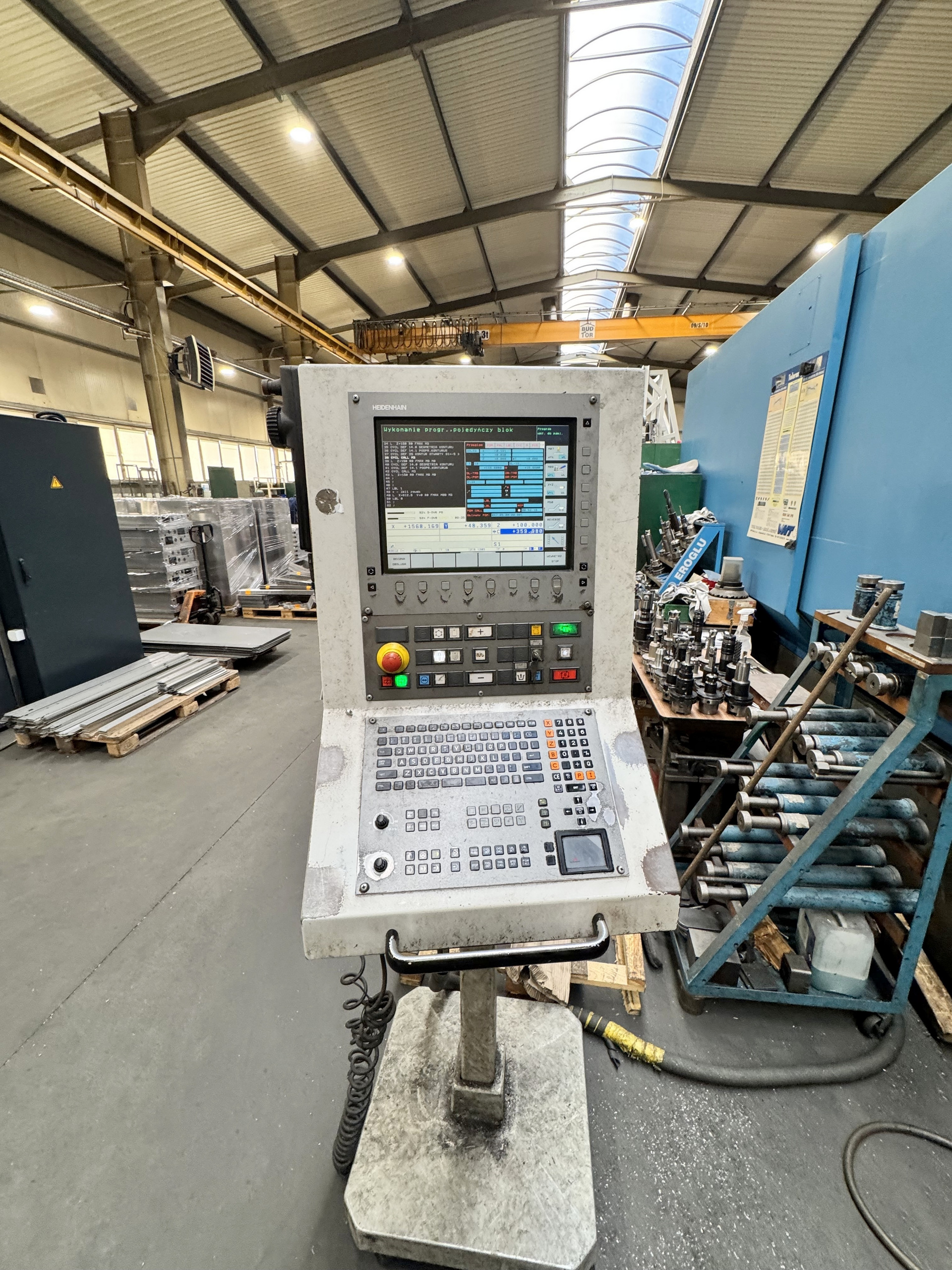

• sterownik CNC: HEIDENHAIN iTNC 530i

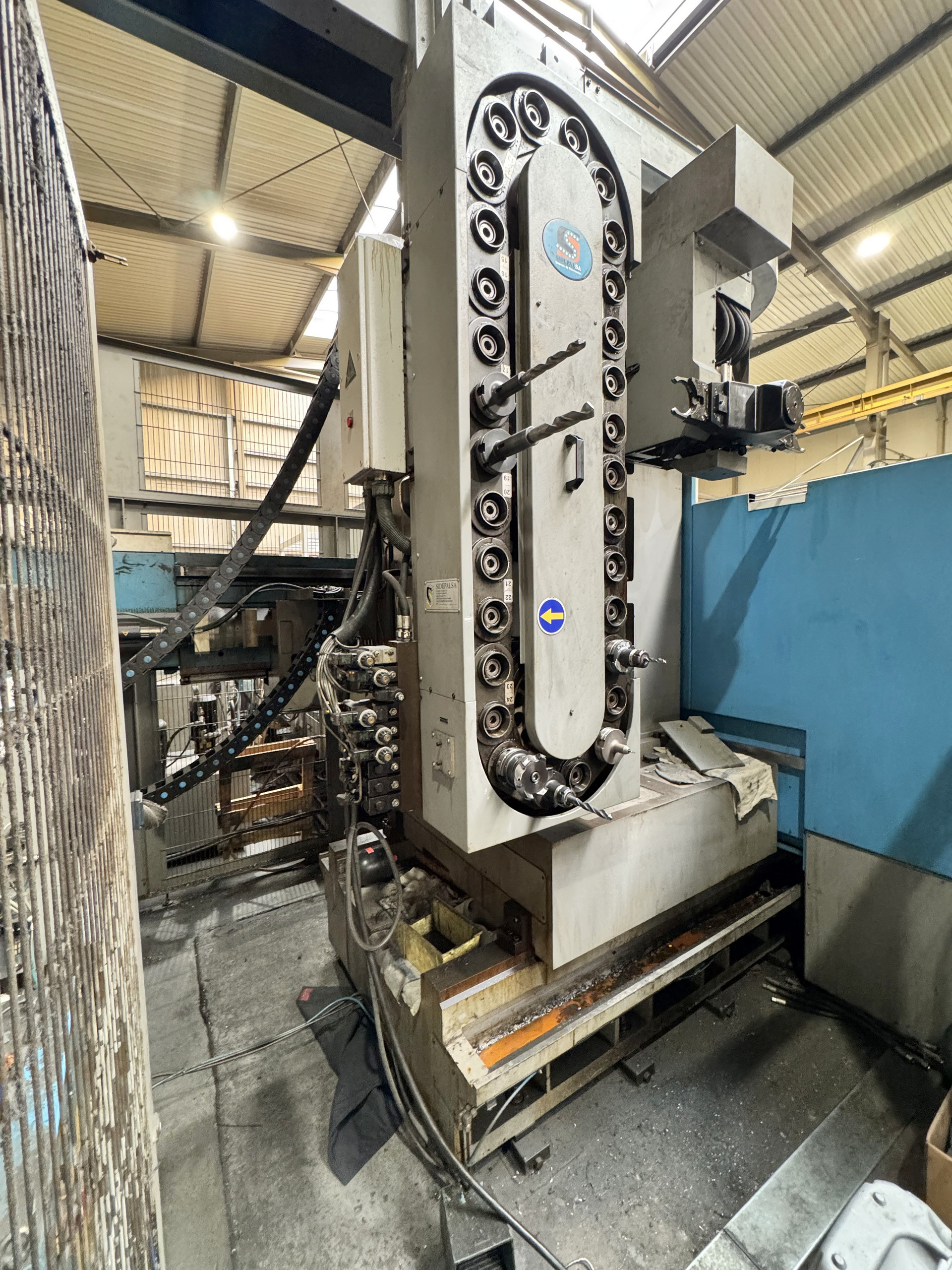

• 30-pozycyjny, łańcuchowy magazyn narzędzi

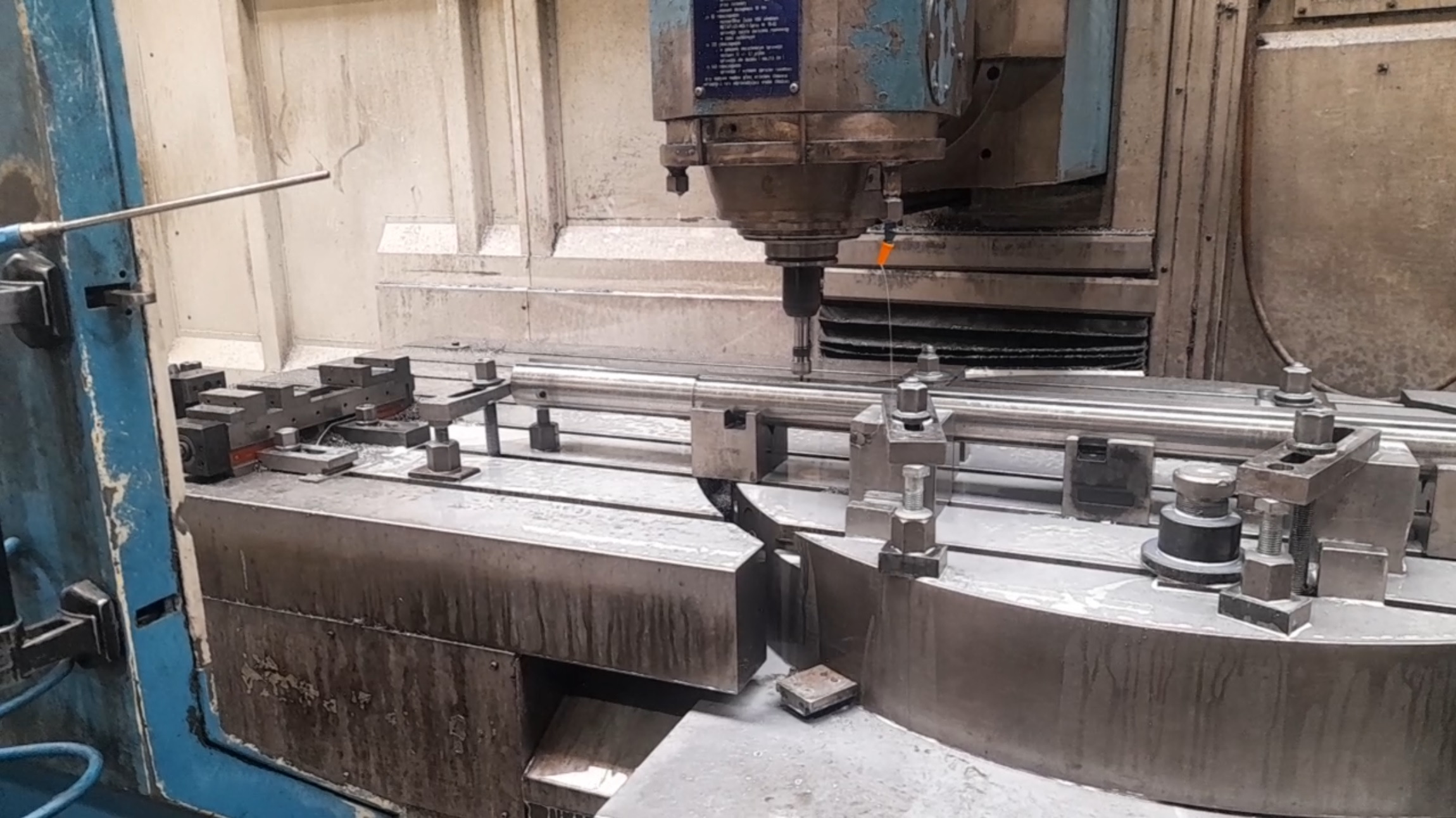

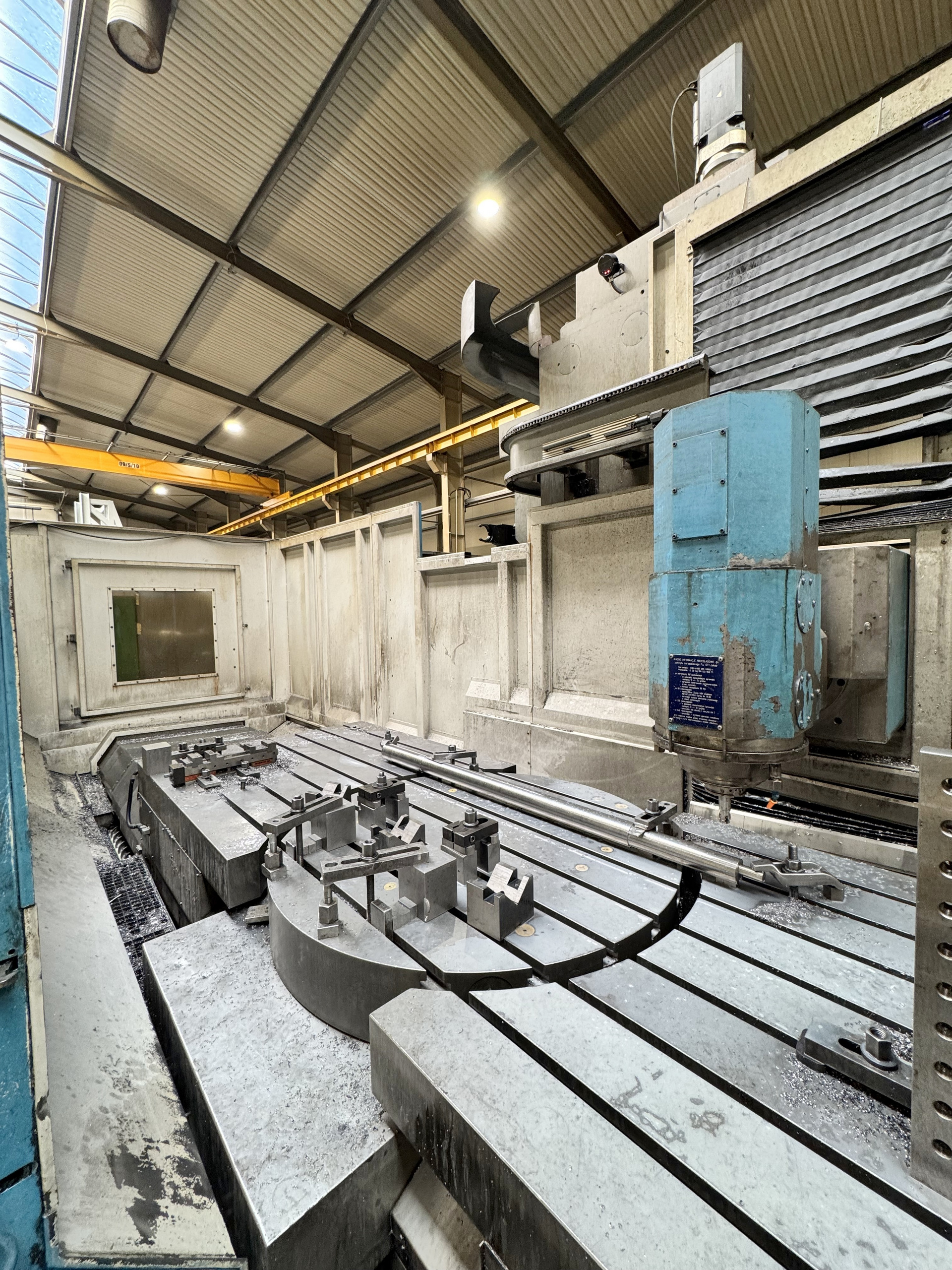

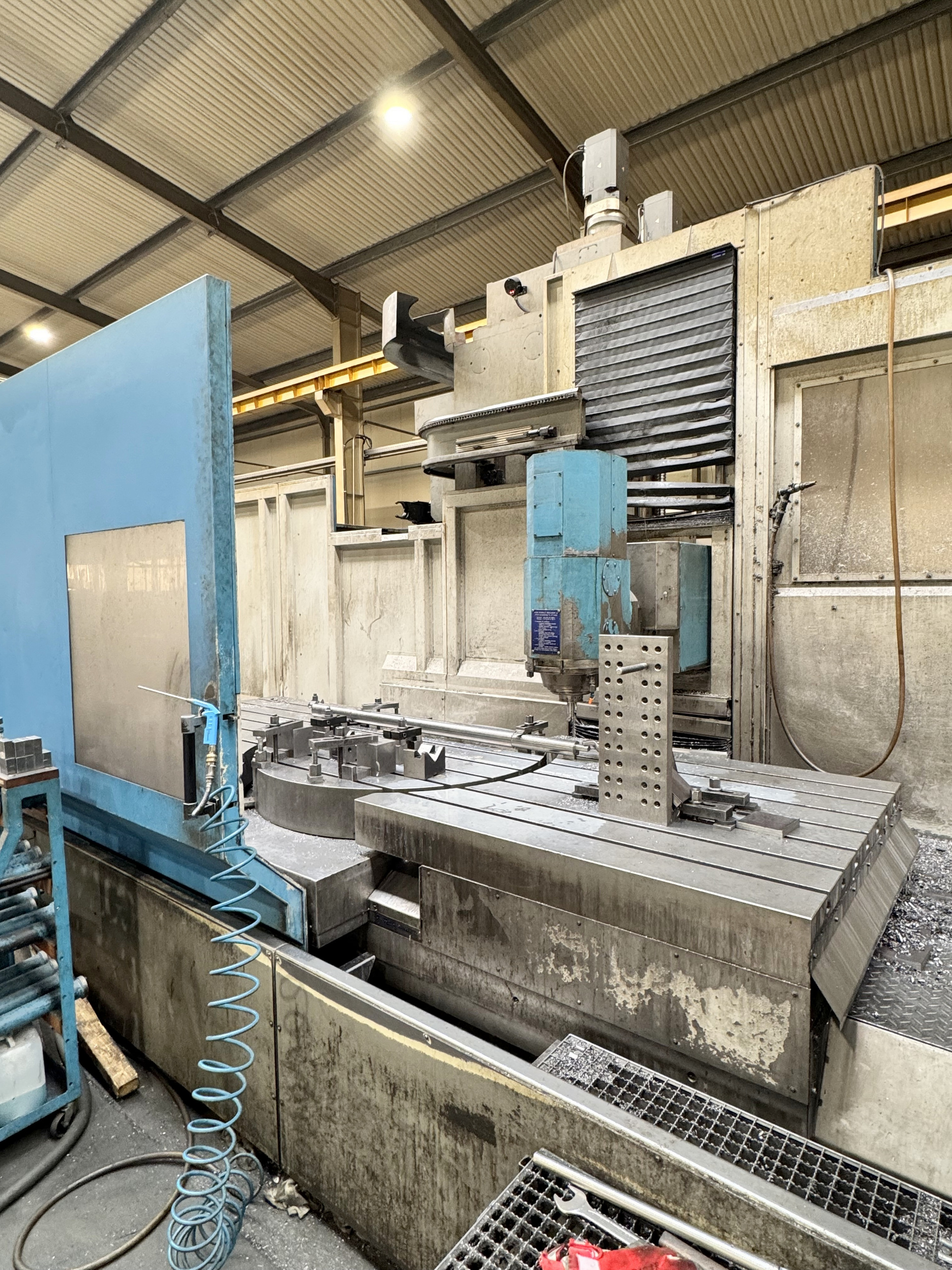

• stół obrotowy
• uchylna głowica robocza
• sonda pomiarowa detali: RENISHAW
• elektrowrzeciono
• chłodzenie przez wrzeciono
