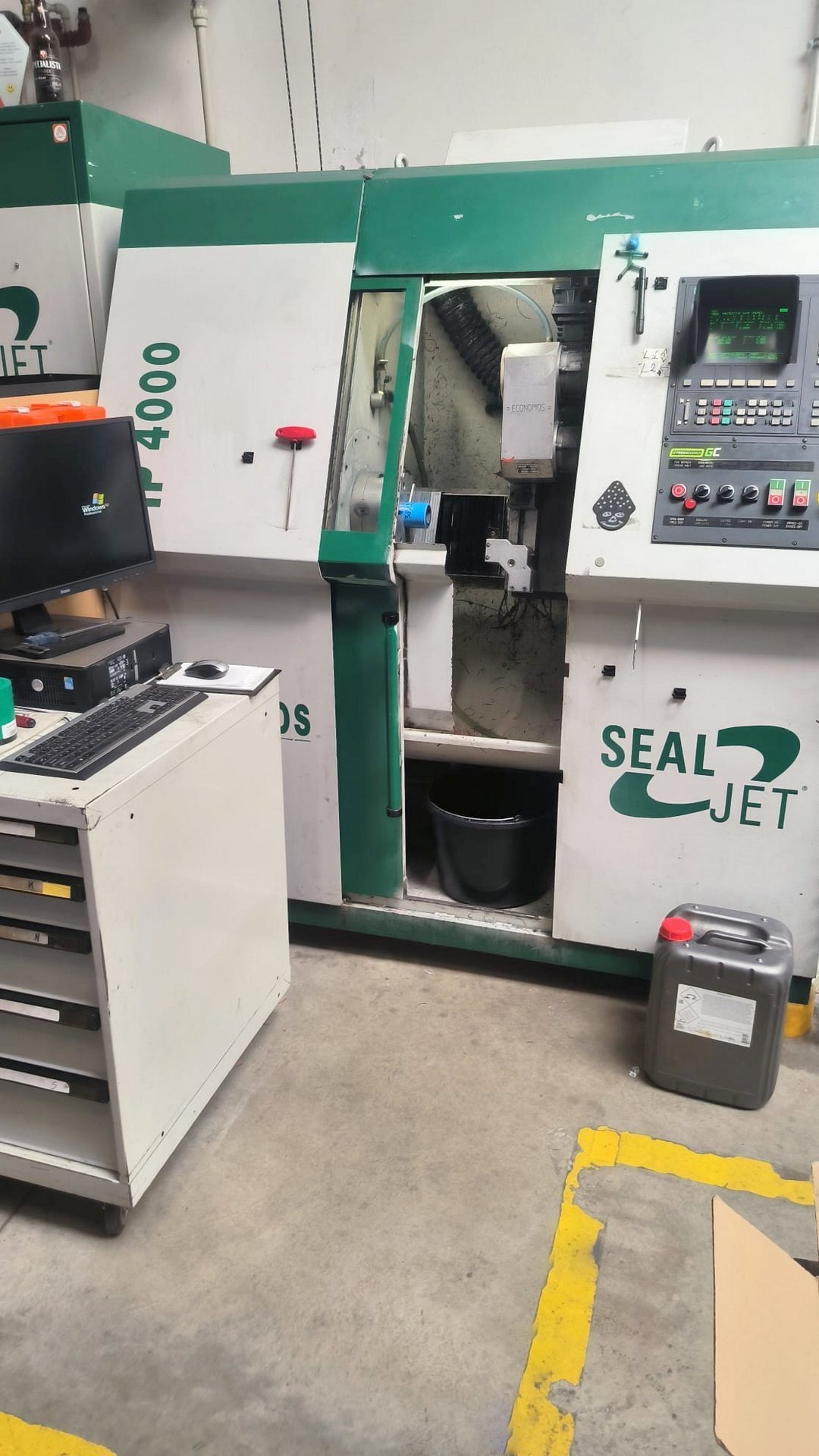

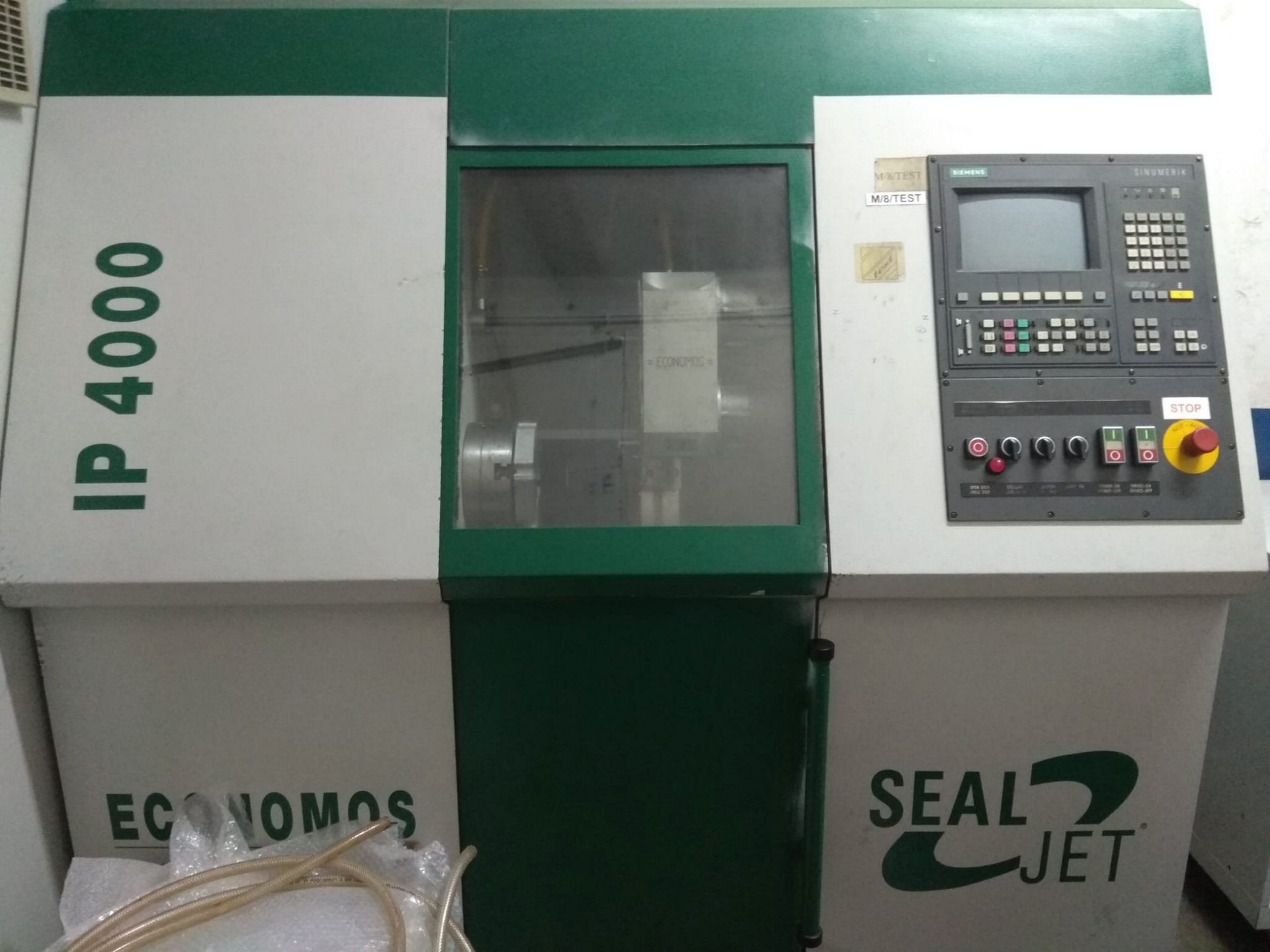

Tokarka CNC do produkcji uszczelek ECONOMOS IP 4000 Seal Jet

Tokarka CNC do produkcji uszczelek ECONOMOS IP 4000 Seal Jet zbudowana została w 2000 roku w Austrii przez ECONOMOS AUSTRIA Gesellschaft m.b.H. Maszyna przeznaczona jest do produkcji uszczelek technicznych oraz elementów uszczelniających o różnych wymiarach i profilach. Zaawansowana technologia SEAL-JET umożliwia szybkie wykonywanie zarówno pojedynczych elementów, jak i krótkich serii przy zachowaniu wysokiej dokładności wymiarowej i powtarzalności.

Tokarka do produkcji uszczelnień ECONOMOS ECONOM IP 4000 Seal Jet wyróżnia się stabilną, spawaną konstrukcją ze zintegrowanym otworem na wióry. Obróbka realizowana jest za pomocą wrzeciona głównego, obracającego się z maksymalną prędkością 3000 obr/min. Wrzeciono osadzone w precyzyjnych łożyskach i zabudowane w sztywnym korpusie z żeliwa szarego zapewnia wysoką stabilność obróbki nawet przy dużych obciążeniach. Zintegrowany układ chłodzenia skutecznie odprowadza ciepło powstające podczas obróbki, utrzymując optymalne warunki pracy przez cały cykl produkcyjny. Osie X i Z napędzane są wydajnymi serwomotorami, które zapewniają płynność ruchu i wysoką dokładność pozycjonowania.

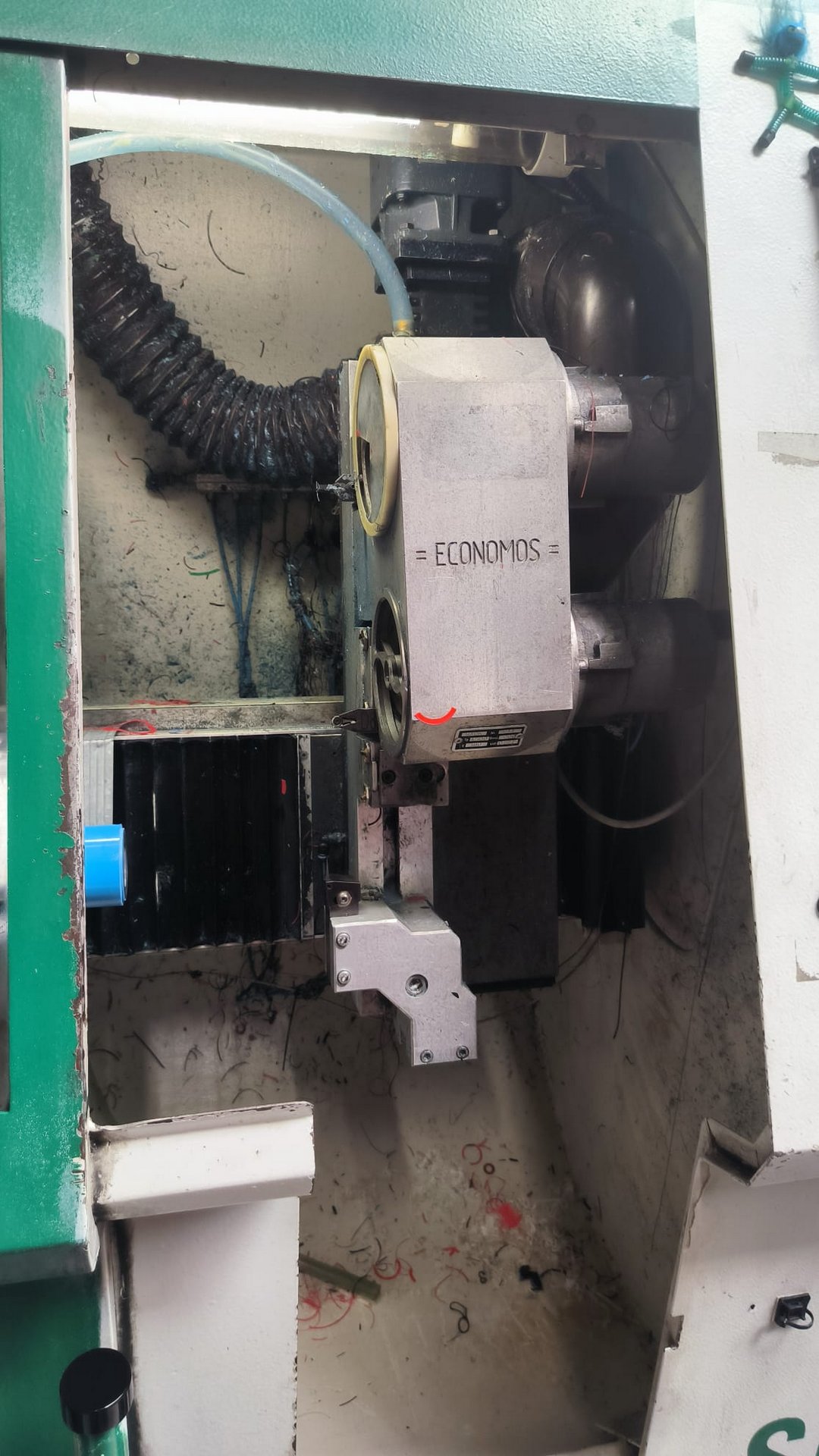

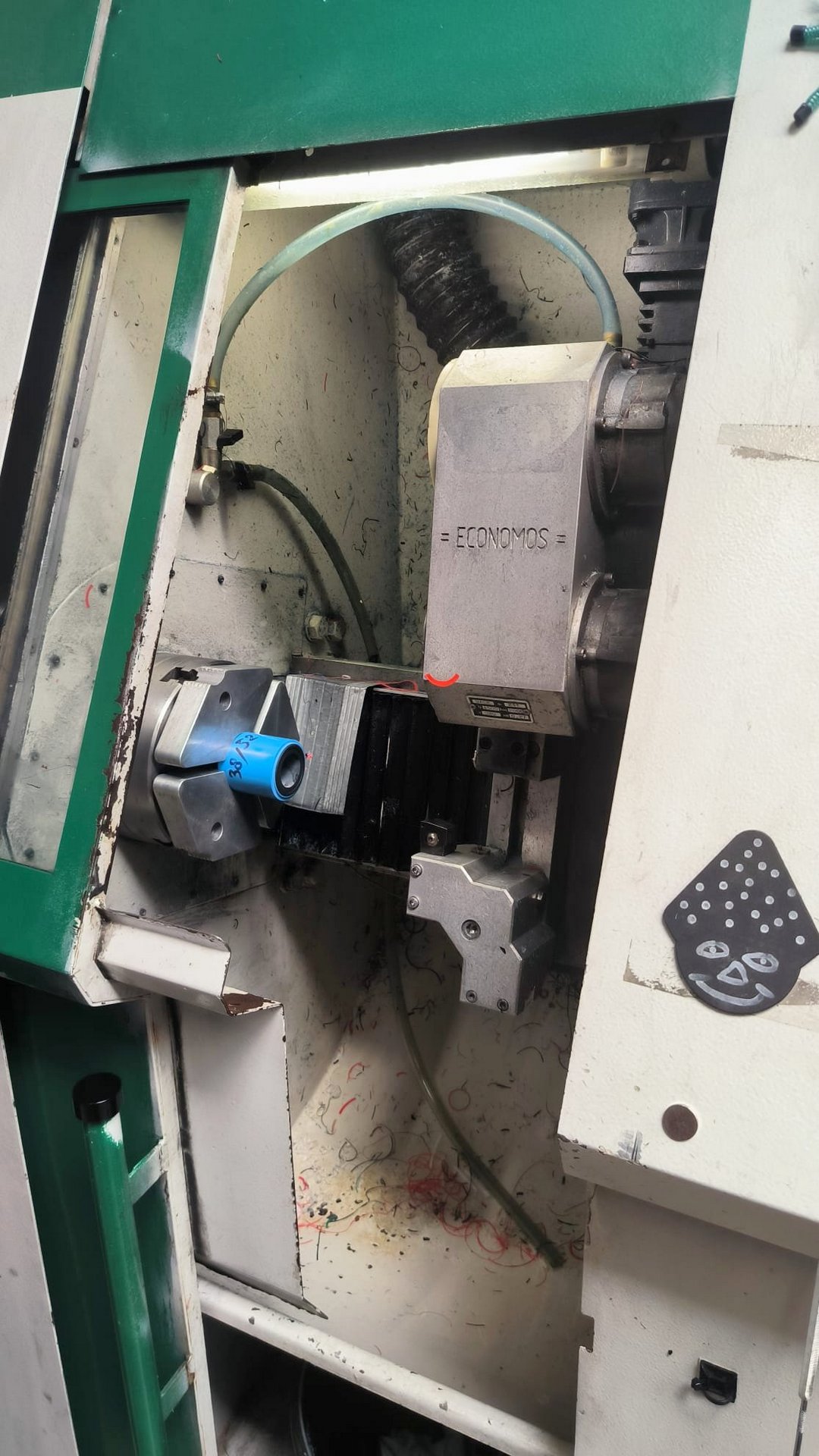

ECONOMOS IP 4000 Seal Jet wyposażony jest w specjalnie zaprojektowany magazyn narzędzi oparty na szynie i przykręconych do niej uchwytach narzędziowych. Rozwiązanie to przyspiesza pozycjonowanie narzędzi i ogranicza przestoje do minimum. Narzędzia mocowane są w uchwytach za pomocą wymiennych płytek. Całość obsługiwana jest z poziomu inteligentnego sterownika CNC SIEMENS SINUMERIK z intuicyjnym interfejsem i dostępem do wielu przydatnych funkcji.

Dane techniczne tokarki do uszczelek ECONOMOS IP 4000 Seal Jet

• panel sterowania z sterownikiem CNC SIEMENS SINUMERIK
• precyzyjny stół współrzędnościowy z pochyłym łożem

– zakres regulacji: 300 x 310 mm
– dokładność pozycjonowania na 100 x 100 mm: 0,01 mm
– dokładność pozycjonowania na cały skok: 0,025 mm
– dokładność powtarzalności: 0,01 mm
– maksymalna prędkość posuwu: 10 m/min

• maksymalna prędkość obrotowa wrzeciona głównego: 3000 obr/min
• moment obrotowy napędu wrzeciona głównego (w spoczynku): 18 Nm
• 6-pozycyjna głowica rewolwerowa
• uchwyt tokarski 3-szczękowy fi 200 mm
• serwonapędy w osi X,Z
• prędkość obrotowa silnika napędu osi X,Z: 2000 obr/min
• moment obrotowy napędu osi X,Z (w spoczynku): 2,2 Nm
• układ chłodzenia wrzeciona i osi
• pojemność zbiornika chłodziwa: 70 l
• moc pompy chłodziwa: 550 W
• poziom hałasu: 72 dB(A)
• moc silnika głównego: 6 kW
• zasilanie maszyny ECONOMOS Seal Jet: 3x 230/400 V; 50/60 Hz
