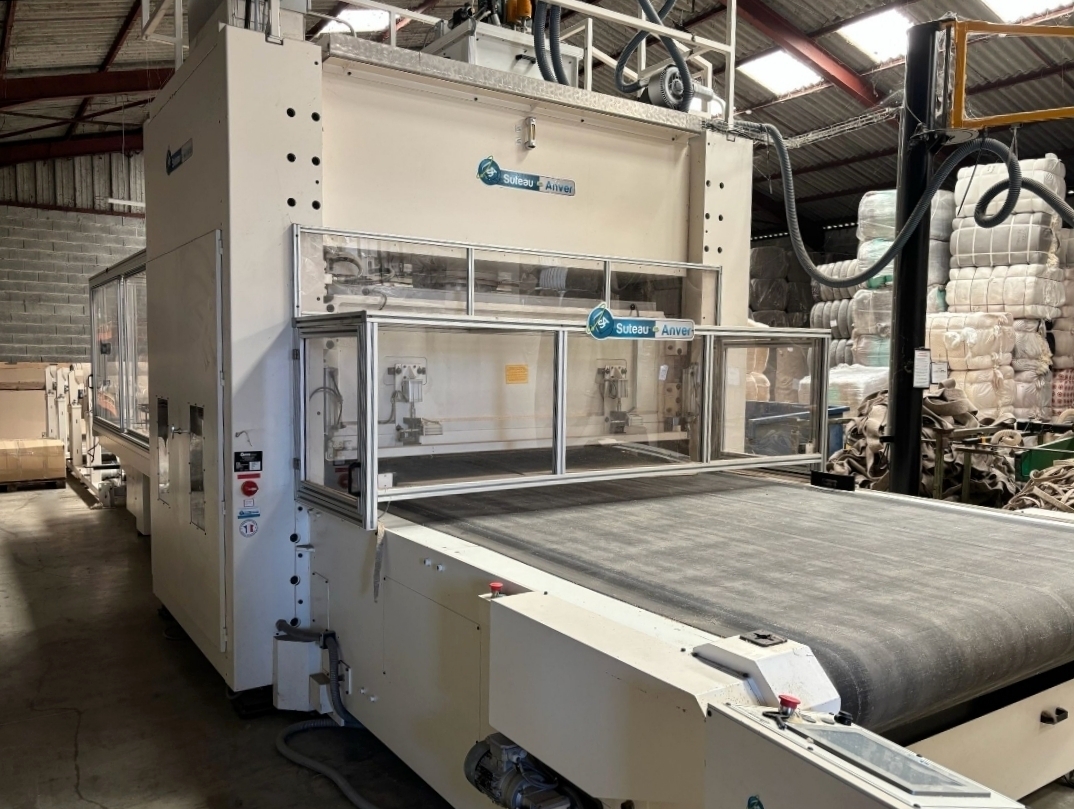

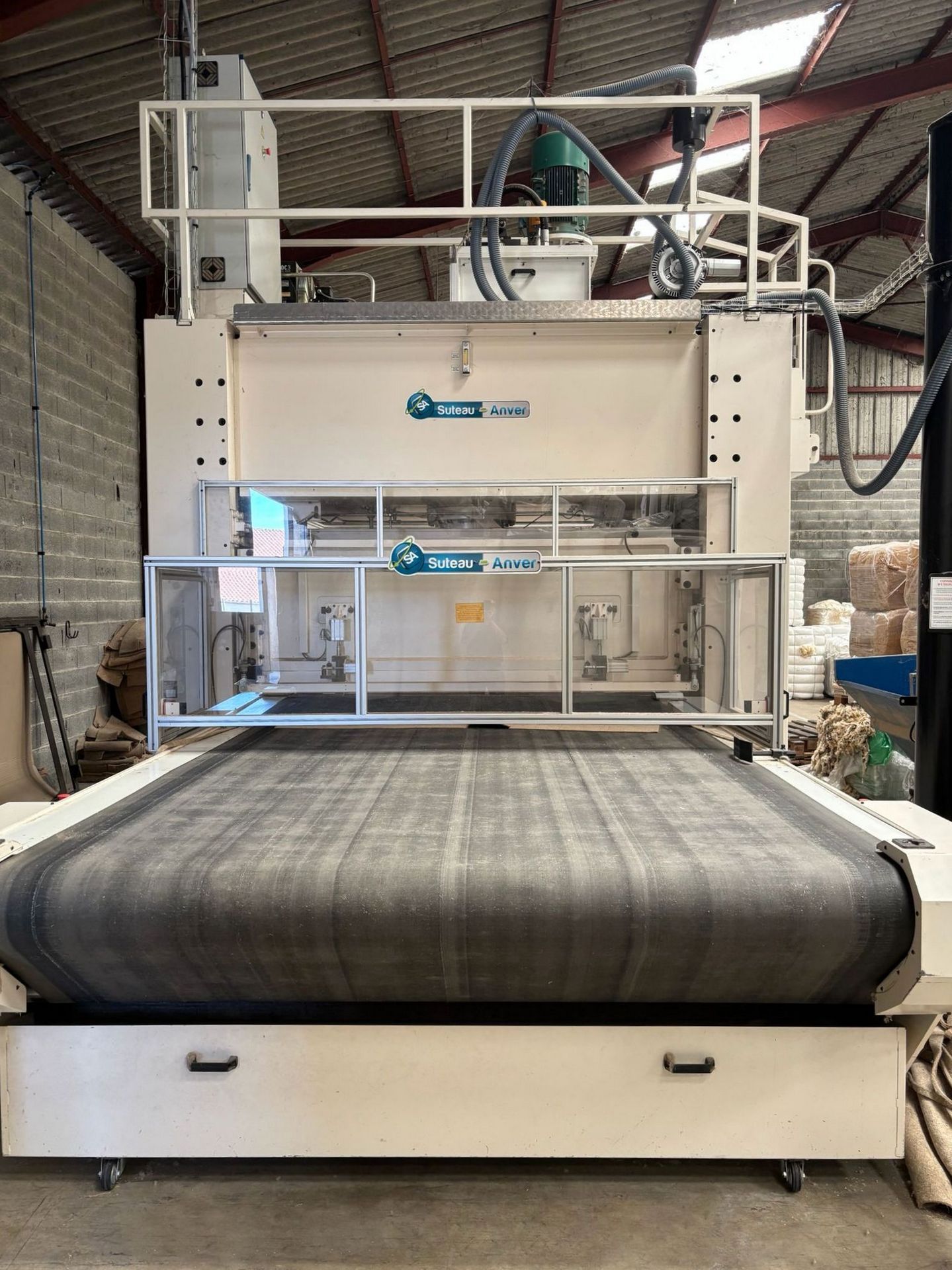

Wycinarka mostowa SUTEAU ANVER VFS 22×15 200t

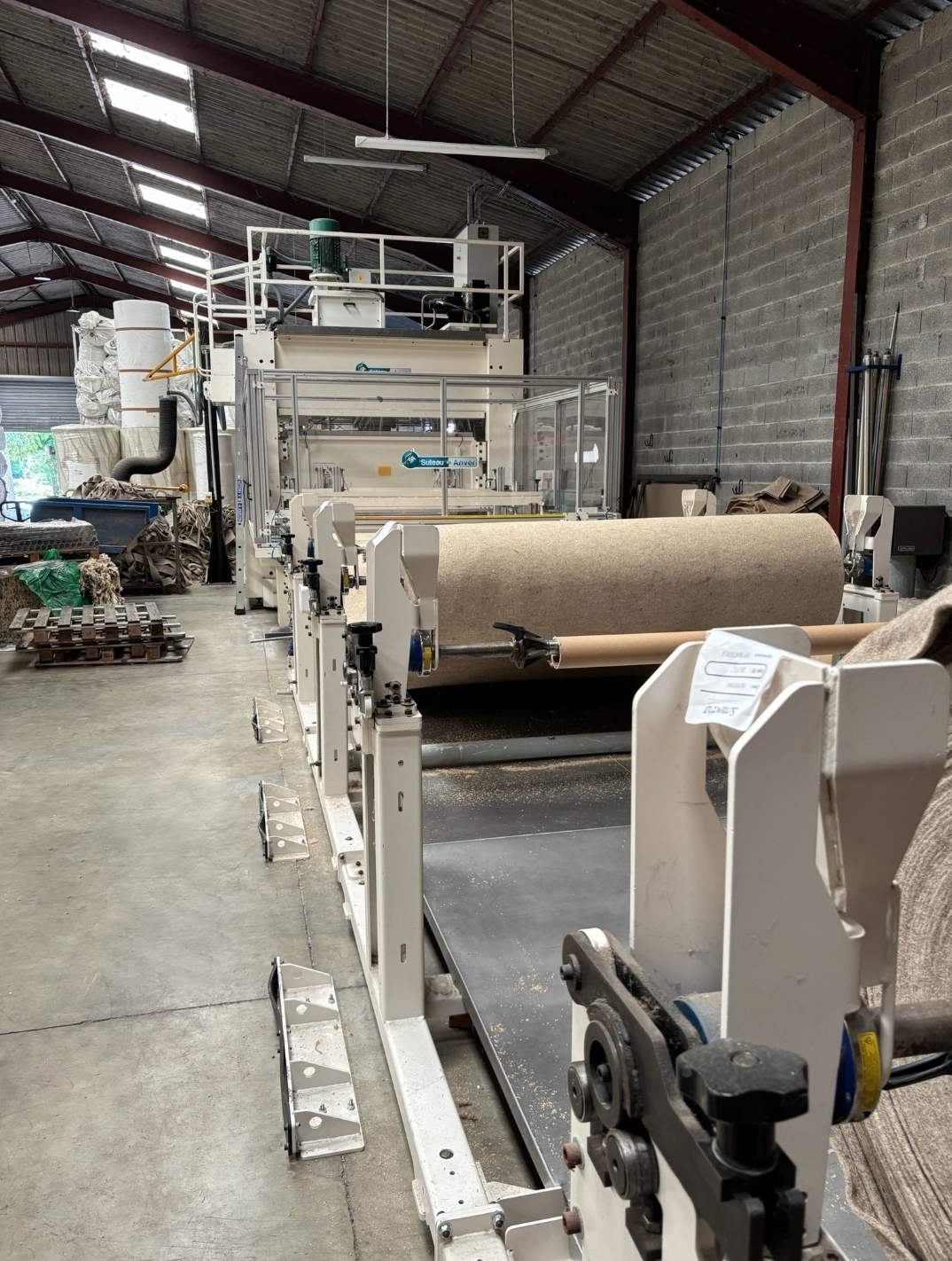

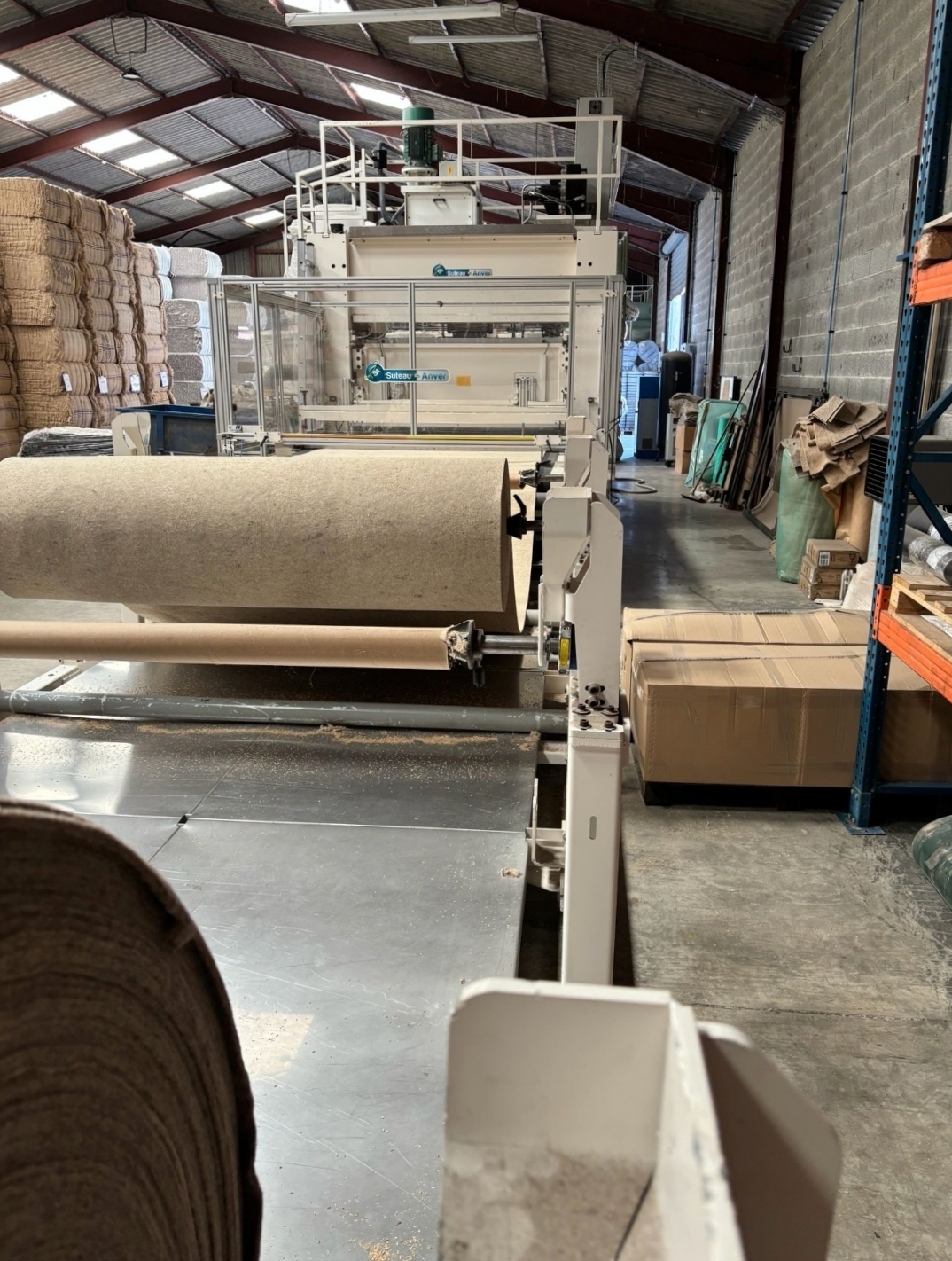

Wycinarka mostowa SUTEAU ANVER VFS 22×15 200t zbudowana została w 2021 roku we Francji przez SUTEAU ANVER. Maszyna zaprojektowana została z myślą o wymagającej produkcji seryjnej w branży opakowaniowej, odzieżowej oraz obuwniczej. Umożliwia ona bowiem precyzyjne wycinanie szerokiej gamy materiałów niemetalowych z rolek lub arkuszy, t.j. guma, pianka, filc lub skóra. Wysoka siła nacisku rzędu 200 ton, w połączeniu z wieloma sprawdzonymi rozwiązaniami, gwarantują wysoką powtarzalność procesu i dokładność cięcia.

Proces obróbczy realizowany jest w pełni automatycznie. Ruchoma belka opuszcza głowicę z wykrojnikiem na obrabiany materiał, wykonując precyzyjne cięcie z równomiernie rozłożoną siłą nacisku. Punkt cięcia ustawiany jest automatycznie względem wysokości narzędzia, a operator może dodatkowo korygować jego położenie z dokładnością co do 0,01 mm z poziomu panelu sterowania. SUTEAU ANVER VFS 22×15 umożliwia również automatyczne ustawienie prześwitu między wykrojnikiem, a materiałem oraz regulację czasu docisku po zakończeniu cięcia.

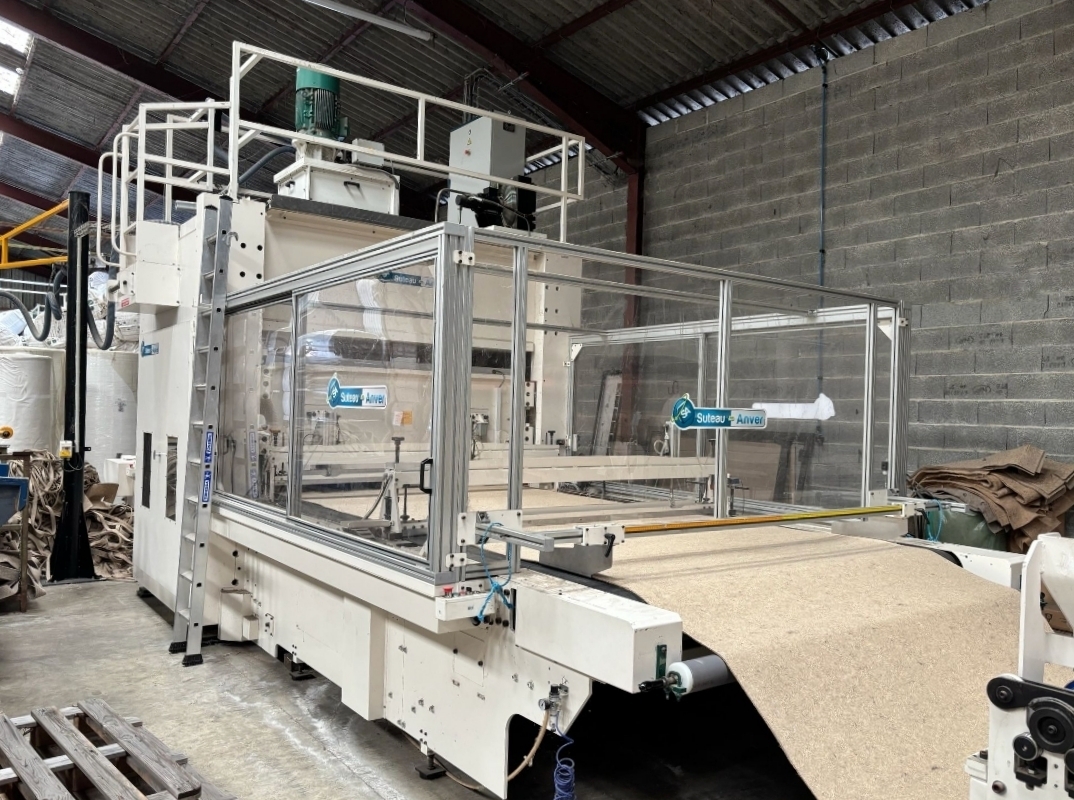

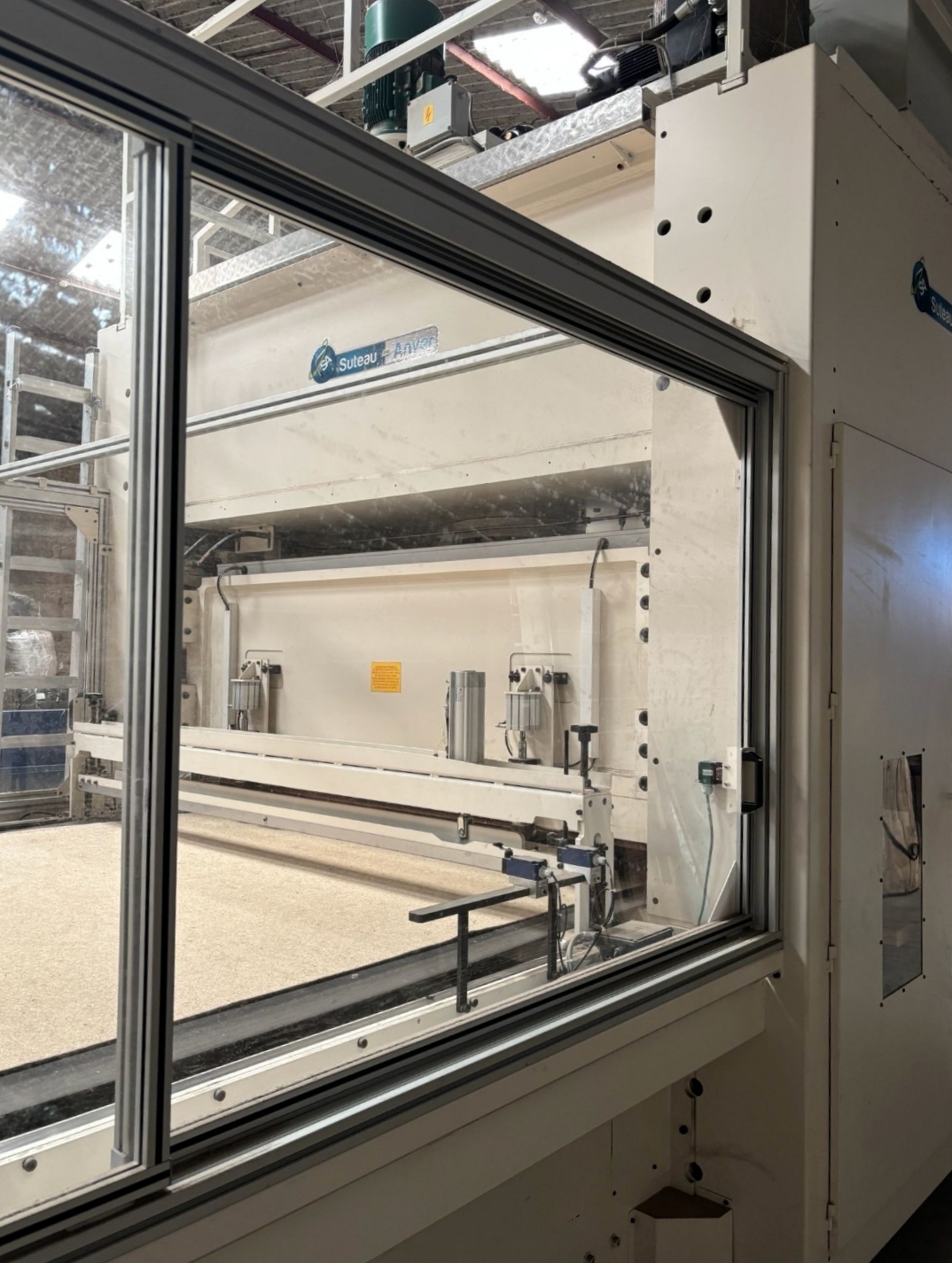

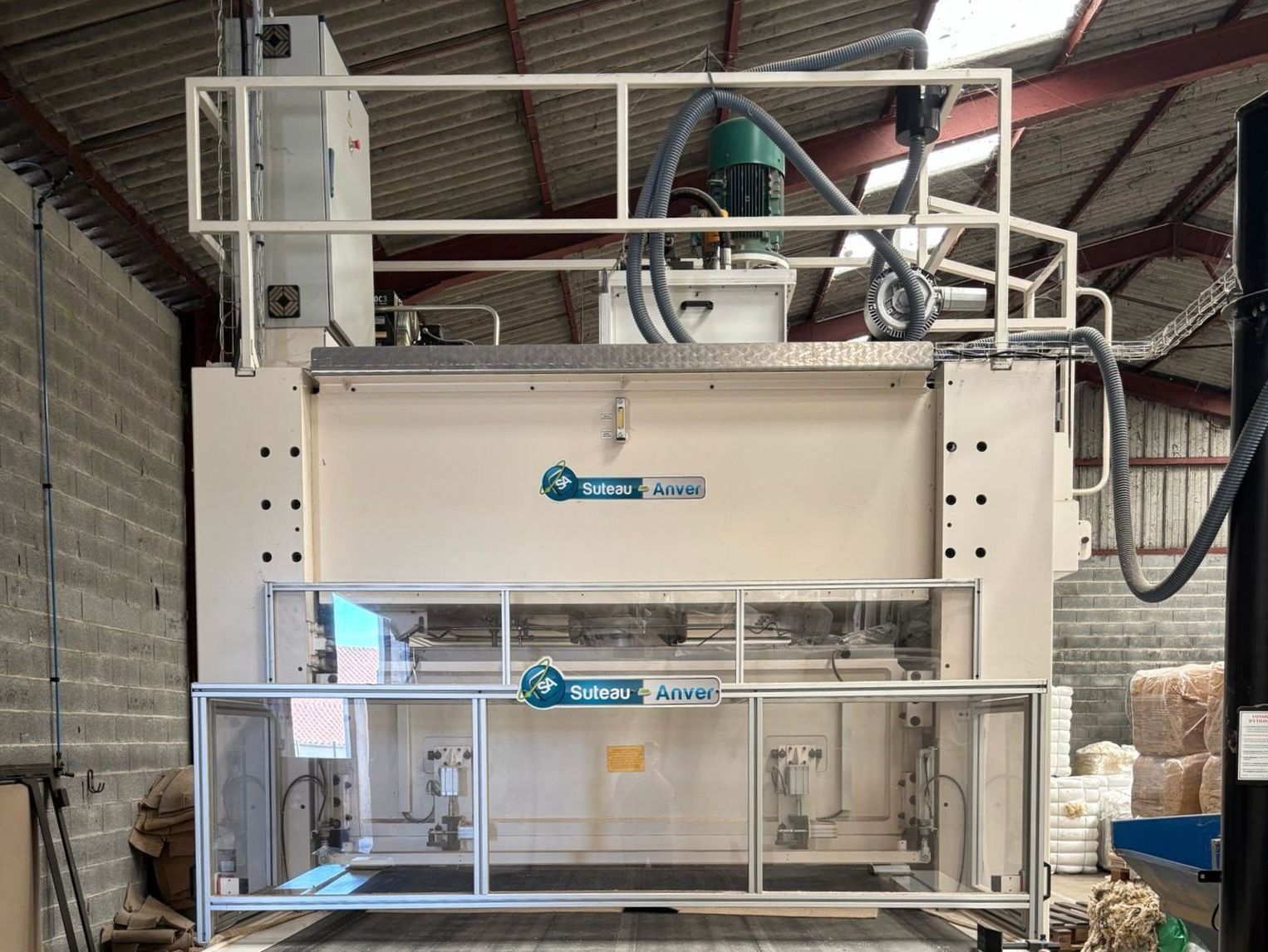

Konstrukcja maszyny opiera się na sztywnej, spawanej ramie stalowej, która zapewnia wysoką stabilność podczas nawet najbardziej intensywnej eksploatacji. Prasa mostowa SUTEAU ANVER VFS składa się ze stałego stołu roboczego oraz stałej belki górnej zamocowanej na 4 pionowych kolumnach. Za ruch pionowy głowicy odpowiedzialny jest centralny siłownik hydrauliczny. Dolny punkt cięcia regulowany jest natomiast za pomocą 4 mechanicznych ograniczników, zintegrowanych ze stołem roboczym. Ich pozycja automatycznie dopasowuje się do wysokości zastosowanego wykrojnika podczas fazy regulacji.

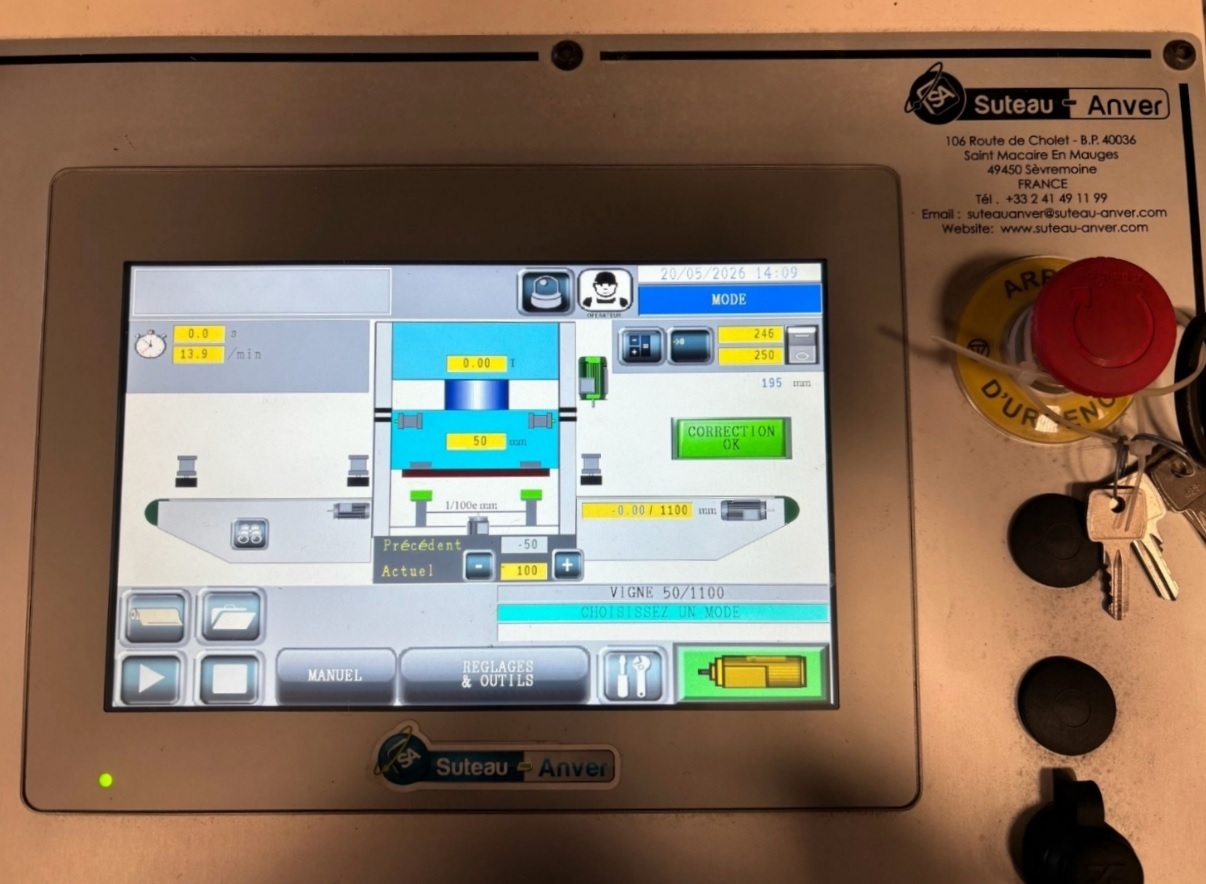

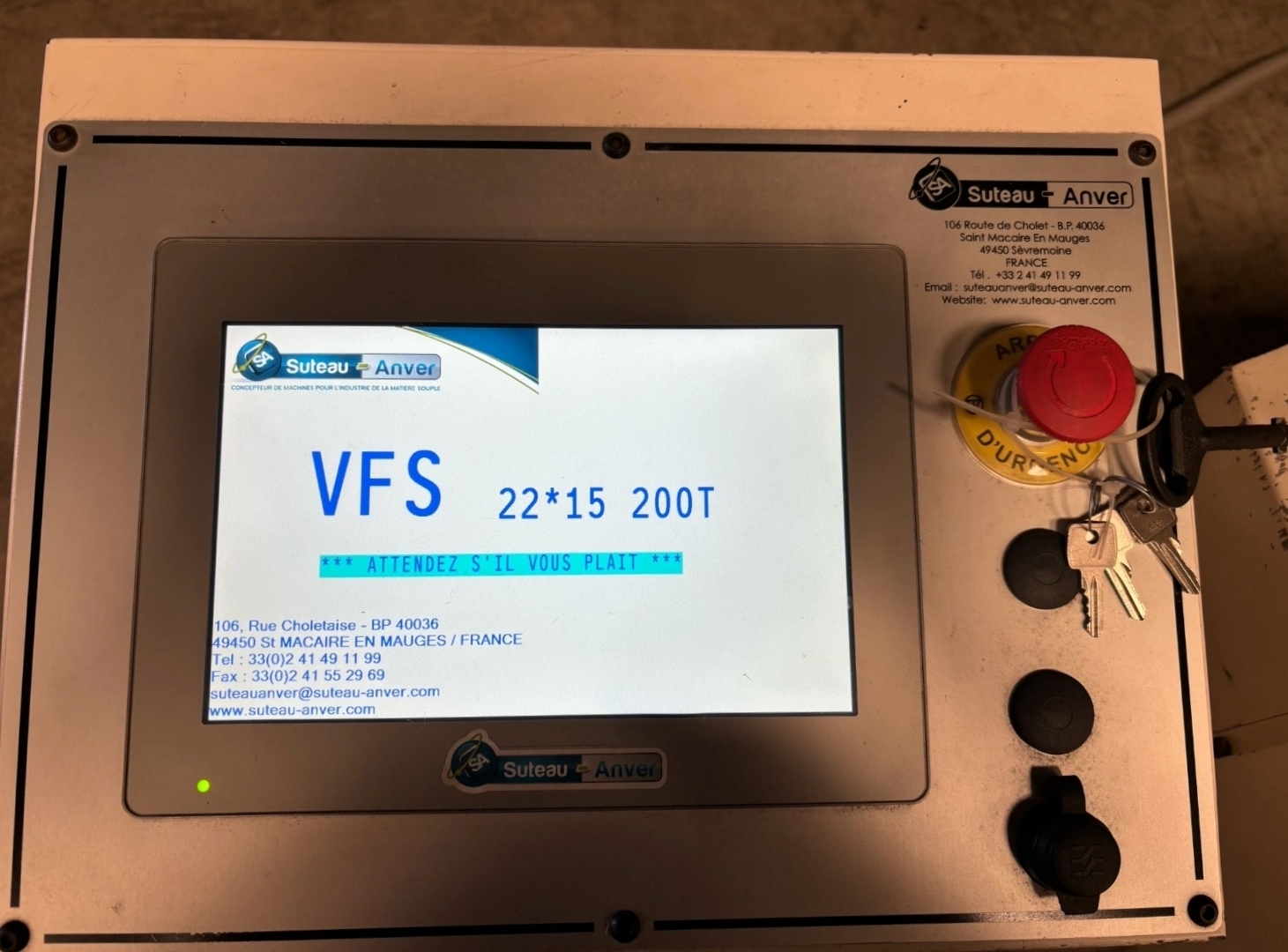

Prasa mostowa hydrauliczna SUTEAU ANVER 200t jest niezwykle prosta w obsłudze. Operator maszyny ma do dyspozycji intuicyjny panel operatorski z zainstalowanym sterownikiem PLC. System sterowania umożliwia szybkie programowanie parametrów pracy, zapis do 999 programów roboczych, kontrolę liczby wykonanych cięć oraz monitorowanie czasu pracy maszyny wraz z komunikatami serwisowymi dotyczącymi konserwacji i wymiany oleju hydraulicznego. Bezpieczeństwo użytkowania zwiększają osłony ochronne oraz hydrauliczna blokada ruchomego mostu aktywowana automatycznie podczas przestoju lub wymiany narzędzia.

Specyfikacja techniczna wycinarki mostowej hydraulicznej SUTEAU ANVER VFS 22×15 200t

• sterowanie PLC: SIEMENS
• panel operatorski PROFACE z kolorowym ekranem i pamięcią na 999 programów roboczych
• obrabiane materiały: tektura, PVC, wykładzina dywanowa, wykładzina gumowa, korek, elastyczne tworzywa sztuczne, filc, guma, pianka, tkaniny, skóra, skóra ekologiczna, płótno itd.
• maksymalna siła cięcia: 200 t
• maksymalna grubość materiału: 80 mm
• maksymalny użyteczny format pojedynczego wykroju: 2200 x 1500 mm
• wysokość robocza: 1000 mm
• prędkość cięcia: 22 mm/s
• prędkość dojazdu głowicy: 260 mm/s
• prędkość otwarcia głowicy: 260 mm/s
• zakres regulacji skoku głowicy: 20-140 mm
• liczba skoków głowicy (skok 50 mm, posuw materiału 700 mm): 10/min
• liczba skoków głowicy (skok 50 mm, posuw materiału 1400 mm): 9/min
• odległość od stołu roboczego do głowicy (bez narzędzia i elementu tnącego): 40-160 mm
• serwonapędy: Lenze
• silnik: Leroy-Somer
• układ hydrauliczny: Denison / Hawe
• przetwornica częstotliwości: Leroy-Somer
• ciśnienie powietrza: 6 bar
• zużycie powietrza: 12 m3/h
• moc zainstalowana: 22 kW
• zasilanie maszyny SUTEAU ANVER VFS 22×15: 3x 400 V; 50 Hz
