Linia do produkcji okien PVC i aluminium PREZ-MET

Linia do produkcji okien PVC i aluminium PREZ-MET to nowoczesne i kompleksowe rozwiązanie przeznaczone do seryjnej produkcji stolarki okiennej. System ten umożliwia pełną obróbkę profili PVC oraz aluminium w ramach jednego cyklu roboczego. Produkcja obejmuje wszystkie kluczowe etapy – od precyzyjnego cięcia profili, przez frezowanie, wiercenie, zgrzewanie, aż po końcowe czyszczenie elementów.

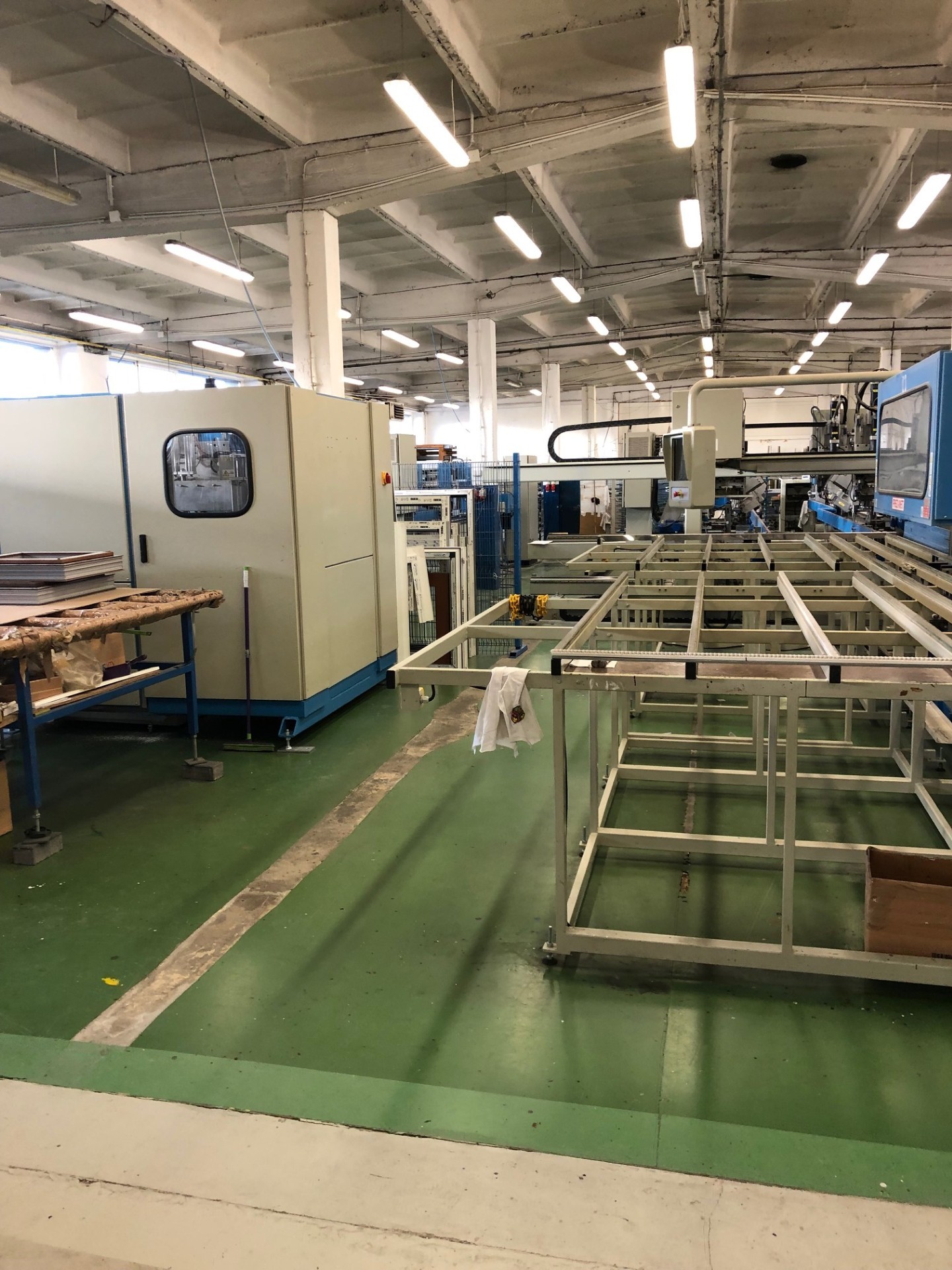

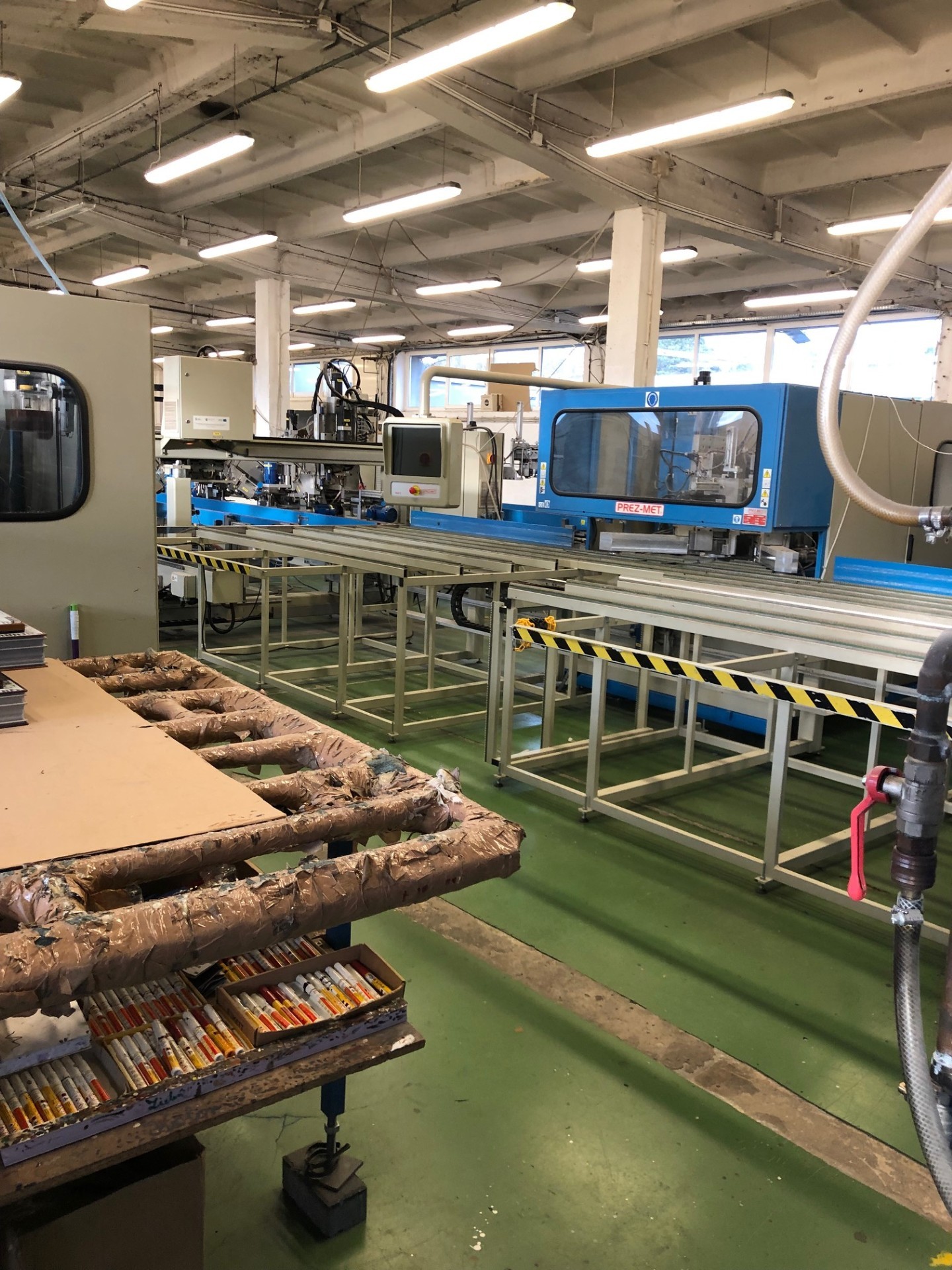

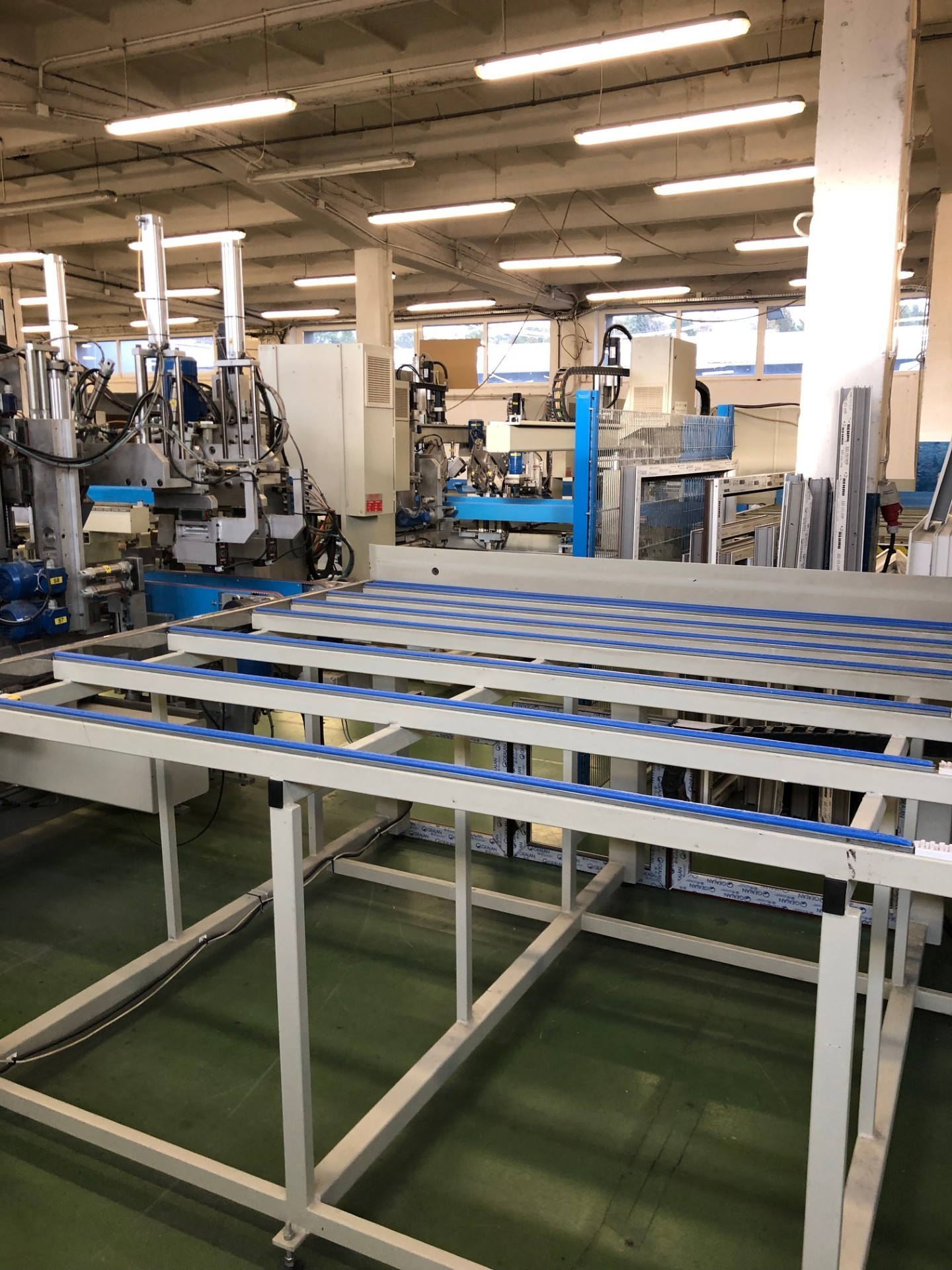

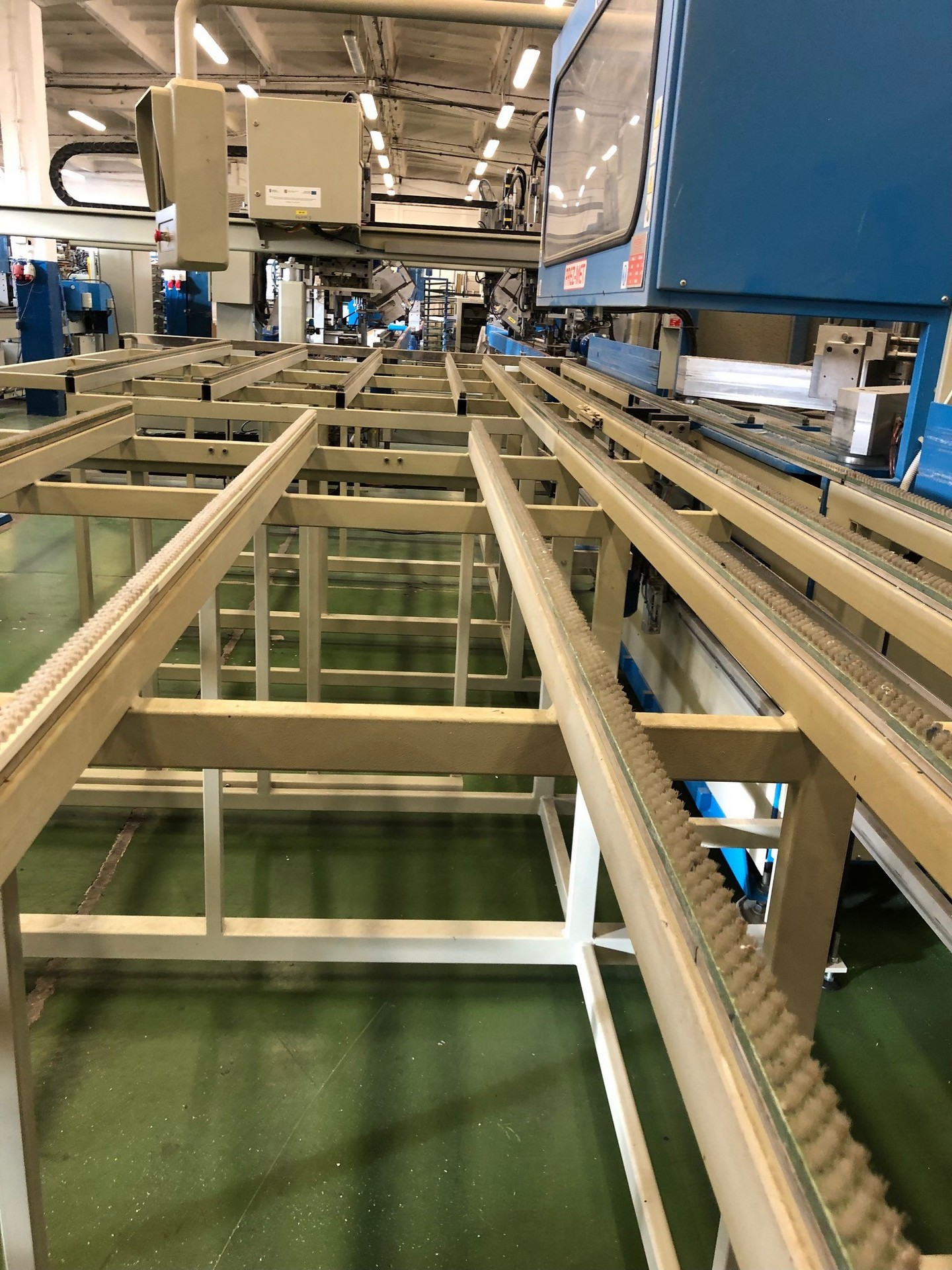

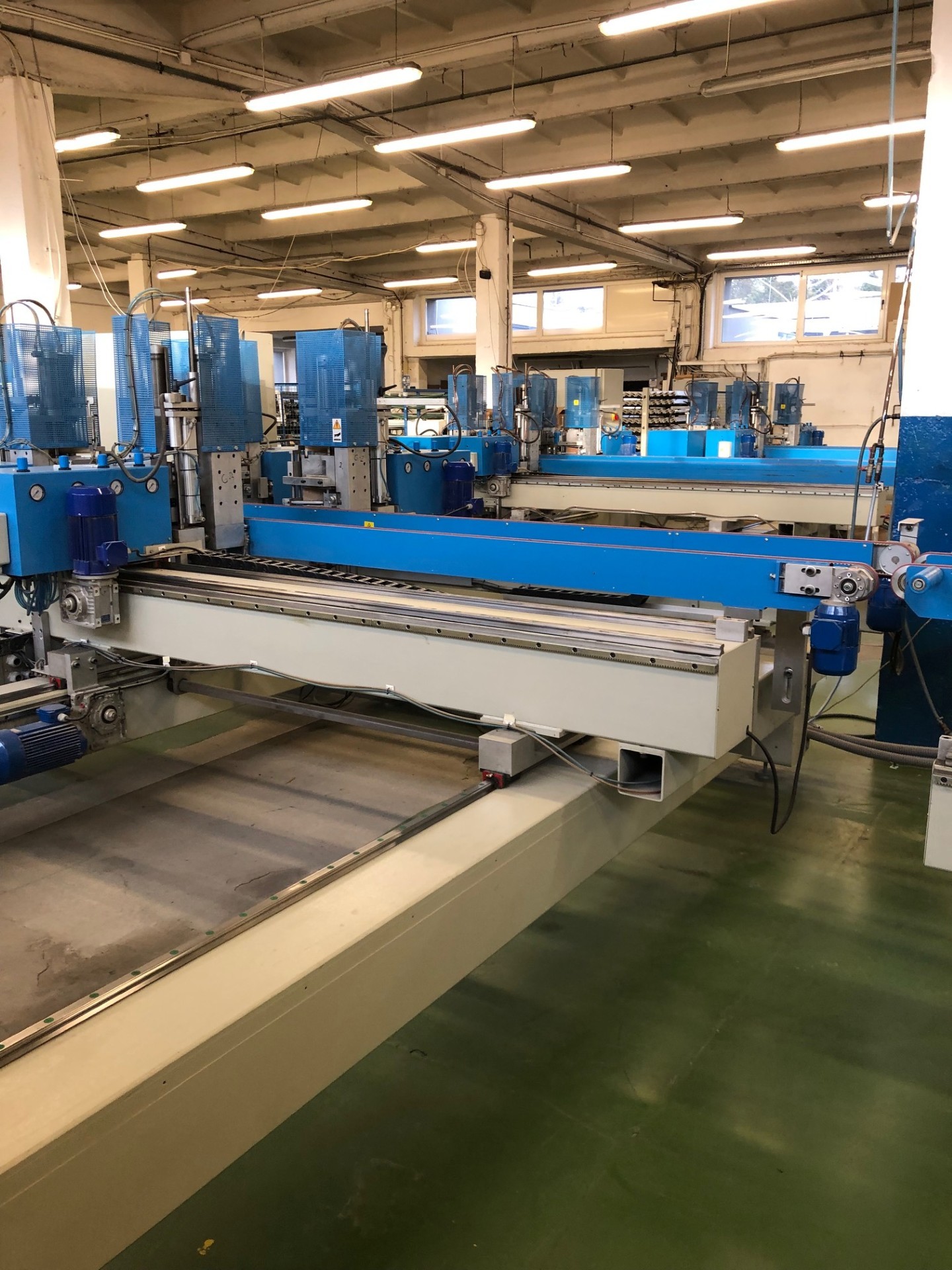

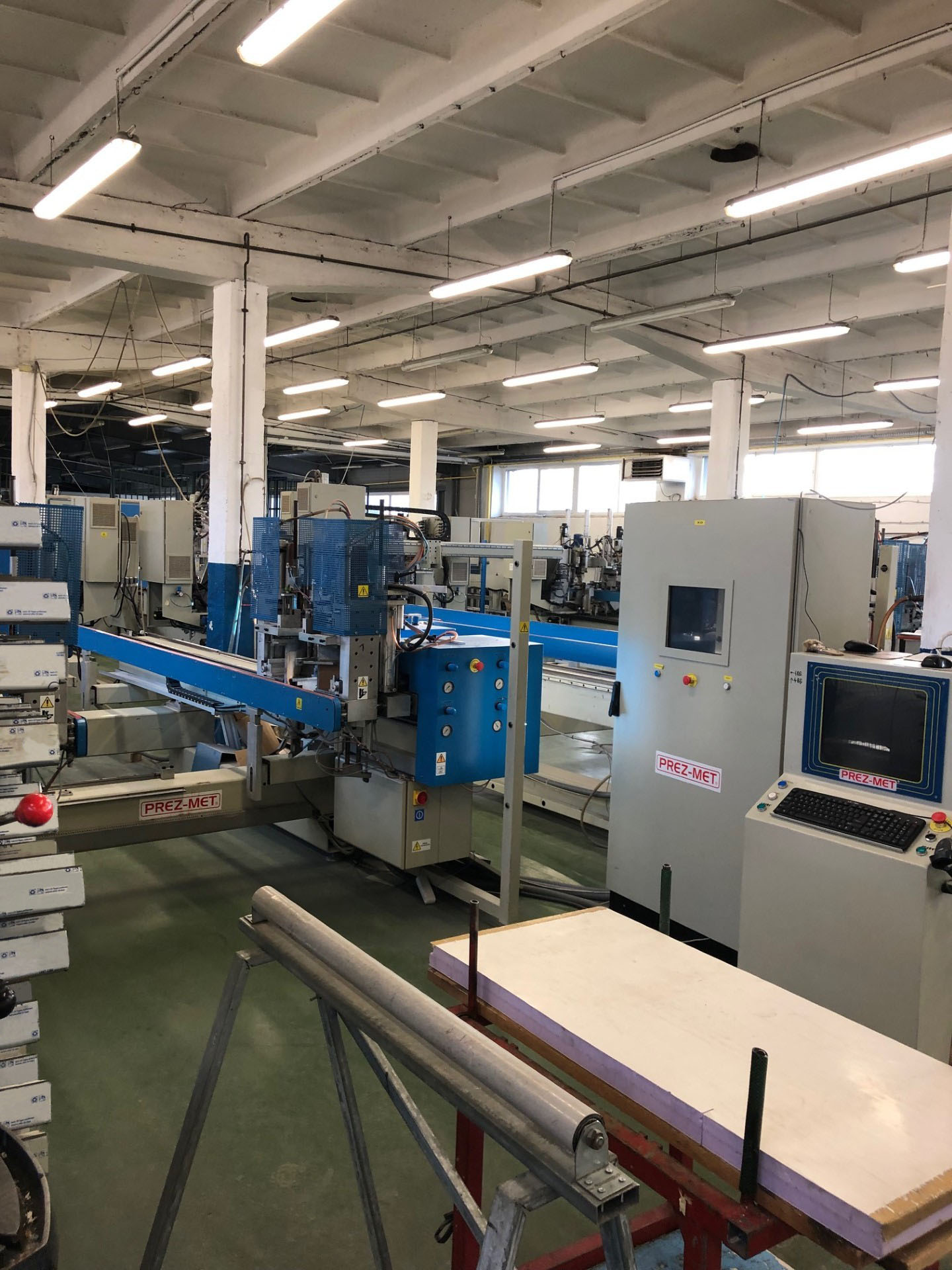

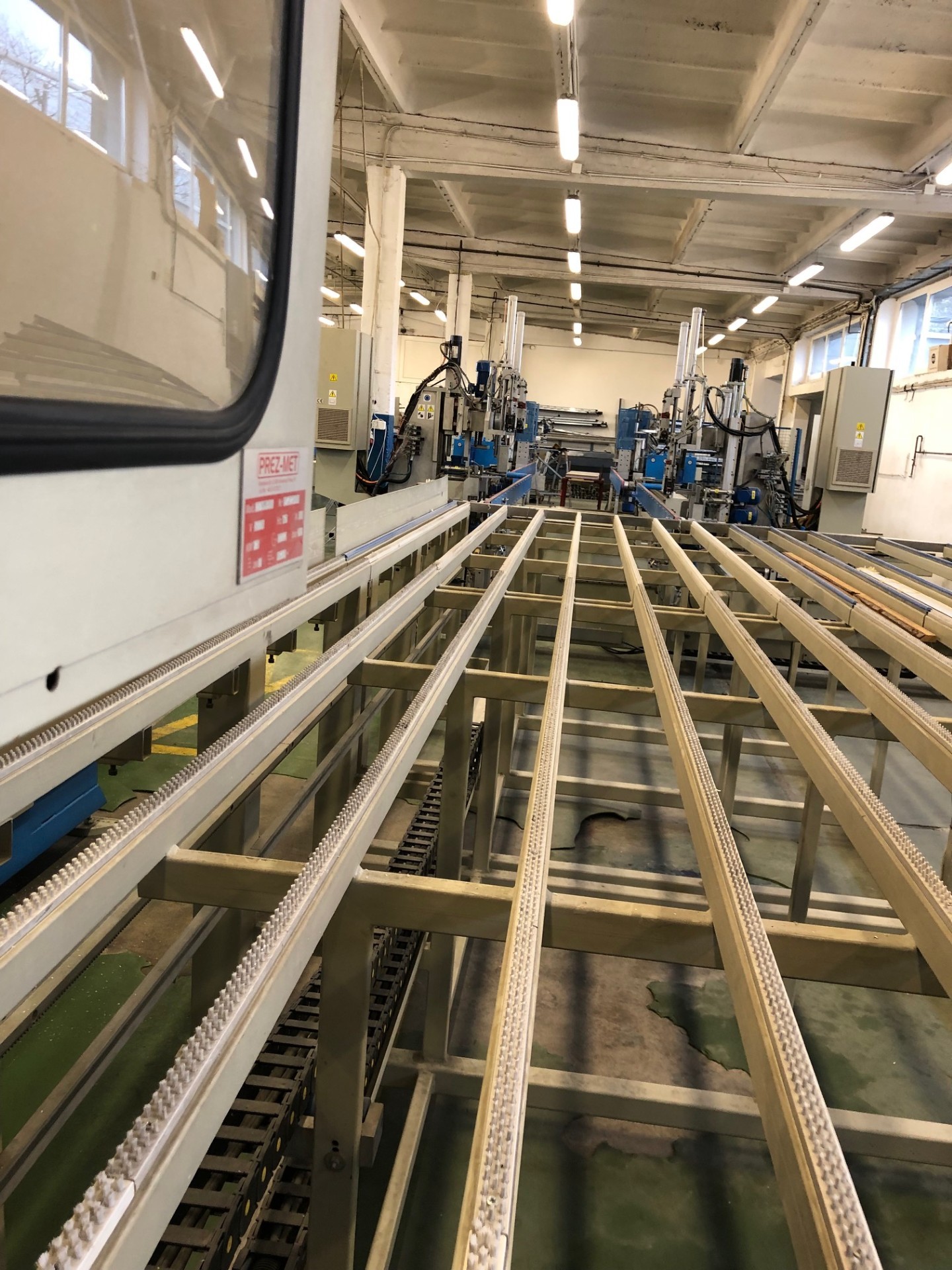

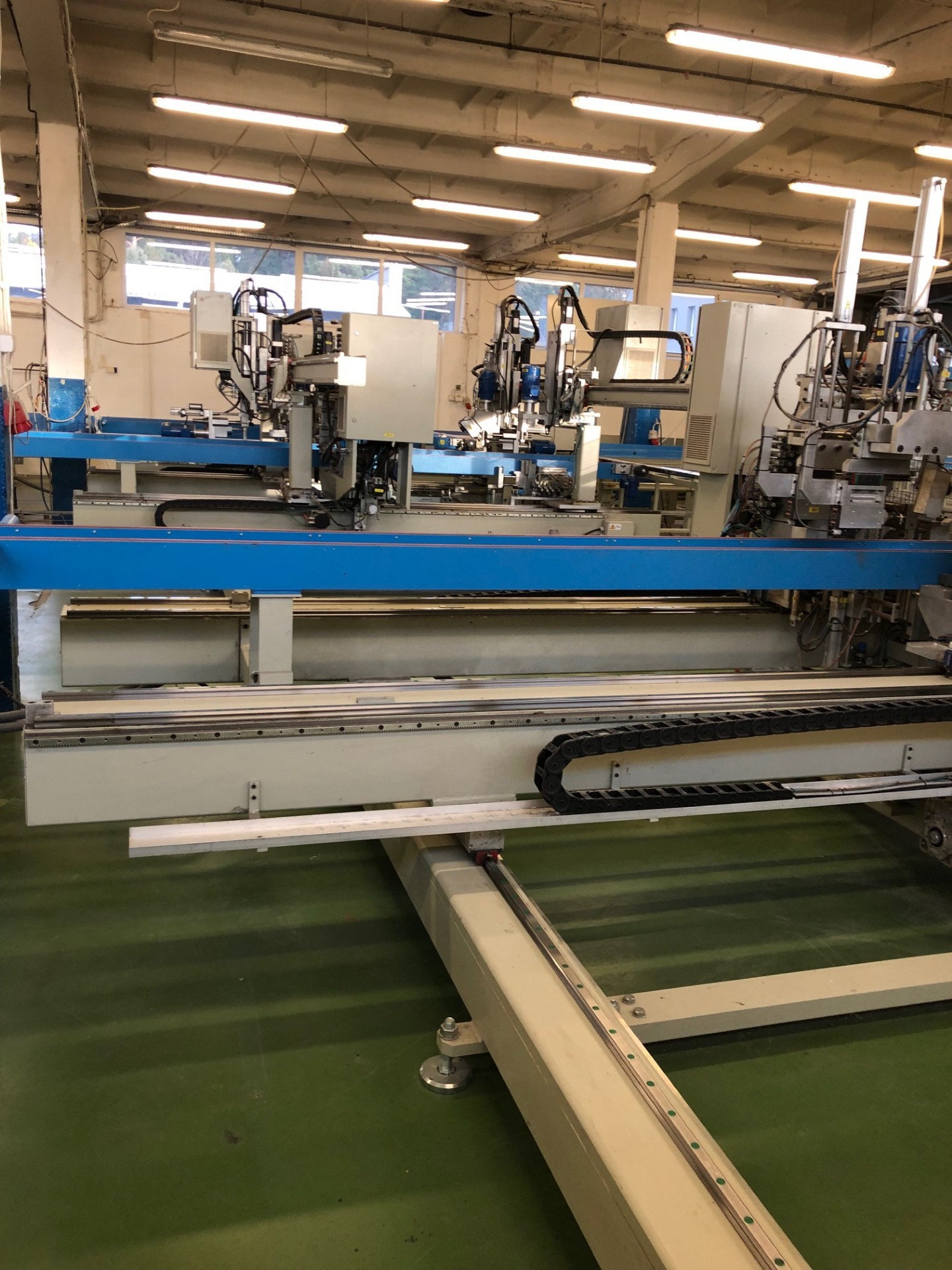

Centrum do produkcji okien PREZ MET tworzą trzy mniejsze zintegrowane ciągi technologiczne – jedna linia do produkcji ram okiennych oraz dwie linie do produkcji skrzydeł okiennych. W ich skład wchodzą maszyny renomowanych producentów z roczników 2005-2016:
– centrum tnące ROTOX ZSA 263
– frezarka do słupka PREZ-MET FS 50
– frezarko kopiarka PREZ-MET 42 MP
– zgrzewarka 4-głowicowa PREZ-MET ZGP 420 (3 szt.)
– zgrzewarka 2-głowicowa PREZ-MET ZGP 380E (2 szt.)
– zgrzewarka 1-głowicowa PREZ-MET ZG 940
– centrum obróbcze do skrzydeł okiennych PREZ-MET COP 320/960 (2 szt.)
– centrum obróbcze do ram okiennych PREZ-MET COP 420/960
– frezarka do odwodnień PREZ-MET 460 S
– czyszczarka do naroży PREZ-MET 960 C (2 szt.)
– czyszczarka do naroży PREZ-MET 960 CNC
– piła do listew przyszybowych PREZ-MET 220 PA
– przecinarka taśmowa BOMAR STG 230 DG

Stolarka okienna powstaje na bazie jakościowych profili PVC lub aluminiowych, które cechują się dużą odpornością na warunki atmosferyczne i wieloletnią trwałością. Pierwszym etapem produkcji jest dokładne przycięcie profili do odpowiednich wymiarów przy użyciu centrum tnącego ROTOX ZSA 263. Maszyna została wyposażona w tarczę tnącą o średnicy 550 mm, umożliwiającą cięcie pod kątem 45°, 90° oraz 135°. Wewnątrz przestrzeni roboczej znajdują się pneumatyczne dociski, które gwarantują pewne trzymanie profilu podczas wykonywanej obróbki. Cały proces odbywa się automatycznie, a wszystkie parametry ustawiane są z poziomu intuicyjnego panelu sterowania.

Przycięte zostają również listwy przyszybowe czyli elementy wykończeniowe skrzydła okiennego, które odpowiedzialne są za stabilne osadzenie szyby w skrzydle okiennym. Do tego zadania wykorzystywana jest wydajna piła PREZ-MET 220 PA, pozwalająca na jednoczesne cięcie dwóch listew przyszybowych PVC pod kątem 45°. Maszyna pracuje w trybie automatycznym i obsługiwana jest za pomocą panelu sterowania. Dzięki zastosowaniu dodatkowych tarcz tnących możliwe jest również podcinanie noska zatrzaskowego, który znacząco usprawnia późniejszy montaż listew przyszybowych. Ponieważ w procesie produkcji okien wykorzystywane są także elementy stalowe, linia do produkcji okien z PVC wyposażona została również w przecinarkę taśmową BOMAR STG 230 DG.

Po odpowiednim przycięciu w profilach wykonywane są wszystkie niezbędne otwory (dekompresyjne, odwadniające, pod klamkę i pod łącznik słupka), jak i frezowane są końce słupków. Mimo niepozornego wyglądu, otwory odwadniające w ramie okna PVC pełnią bardzo ważną rolę. Odpowiedzialne są za wymianę powietrza, a także chronią przed skraplaniem się wilgoci na powierzchni okien. Otwory dekompresyjne (rozprężające) wspomagają z kolei wentylację wewnątrz profili, ograniczając potencjalne ryzyko odkształceń i deformacji wynikających z działania wysokich temperatur w sezonie letnim.

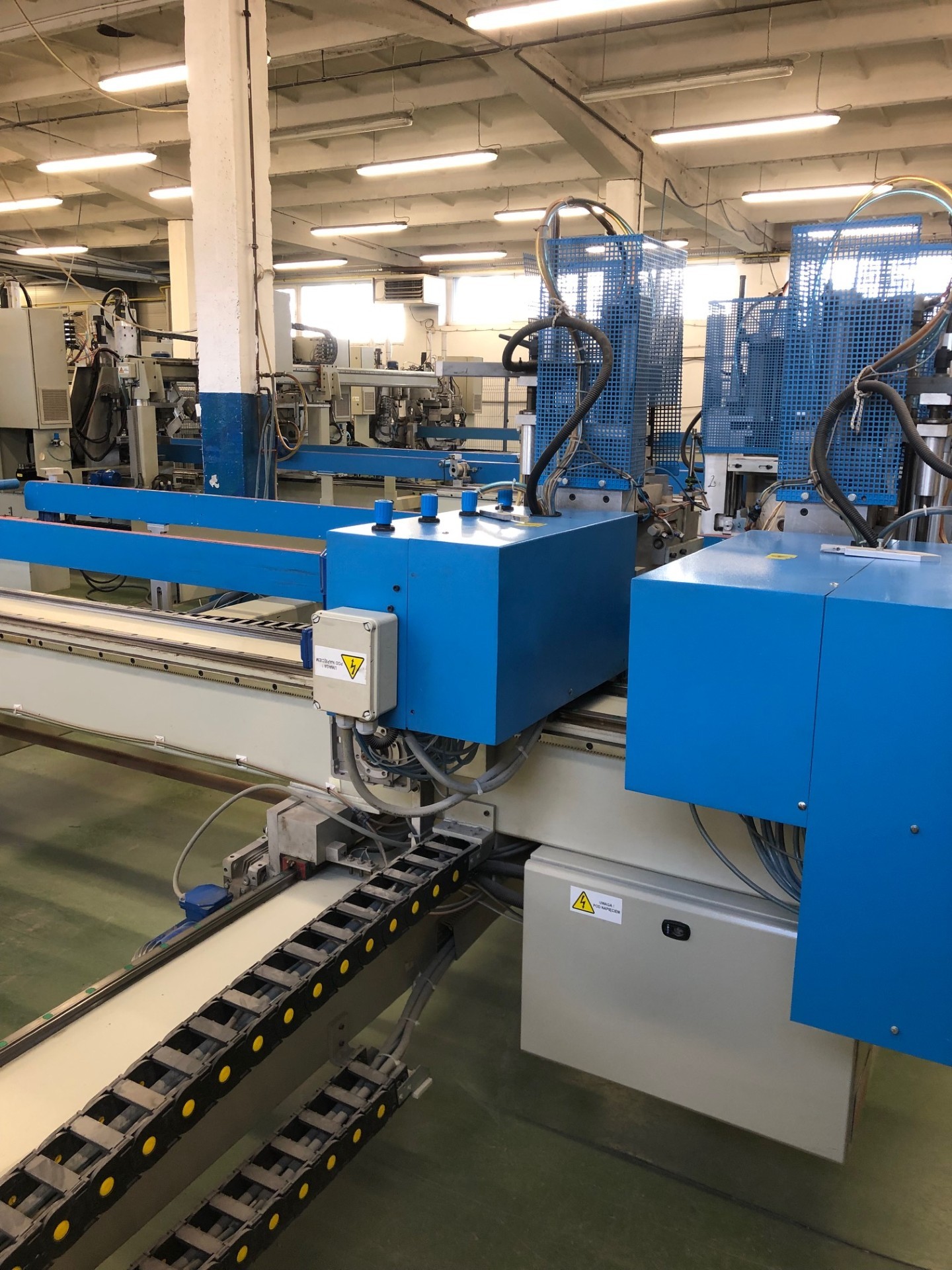

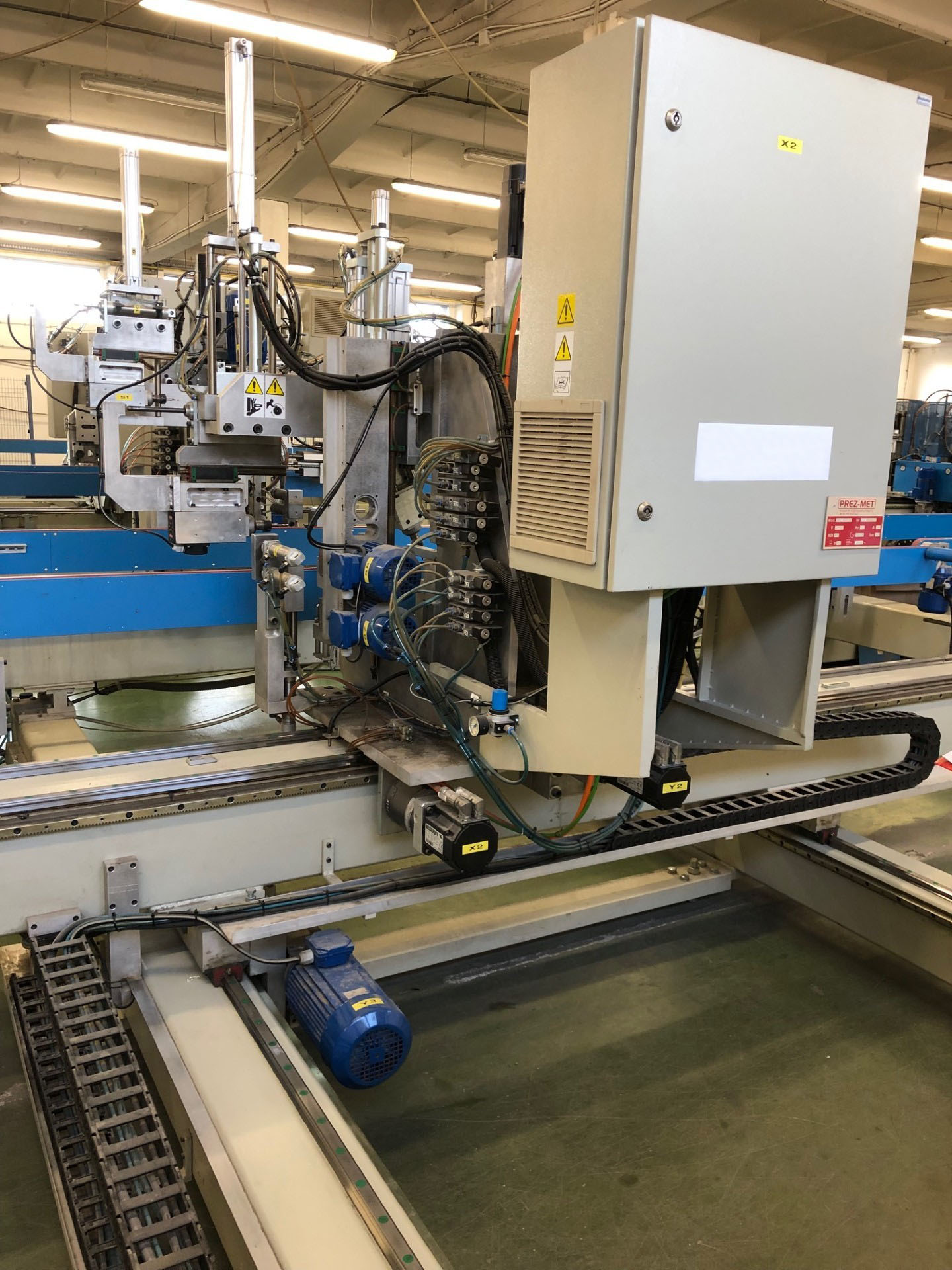

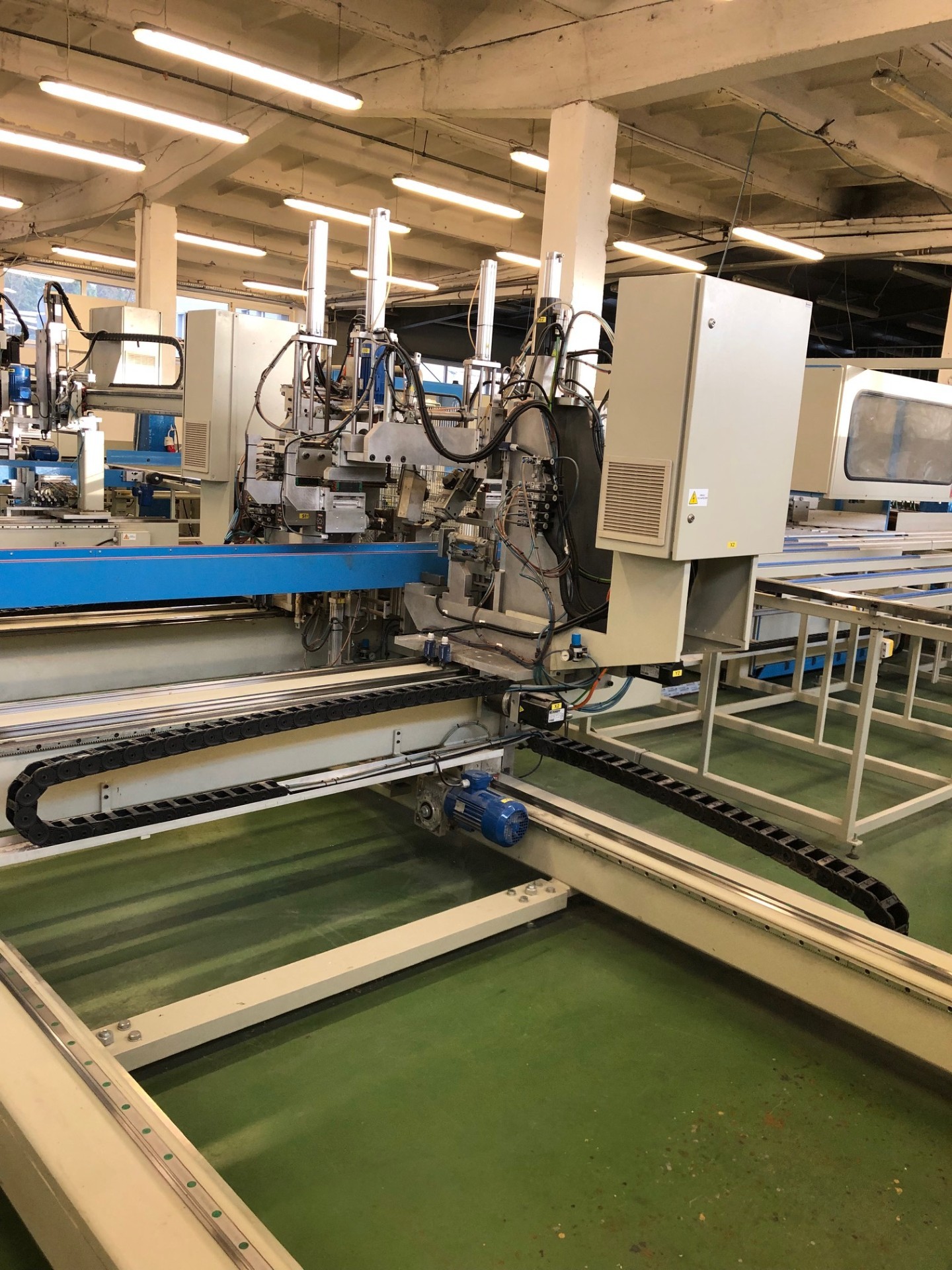

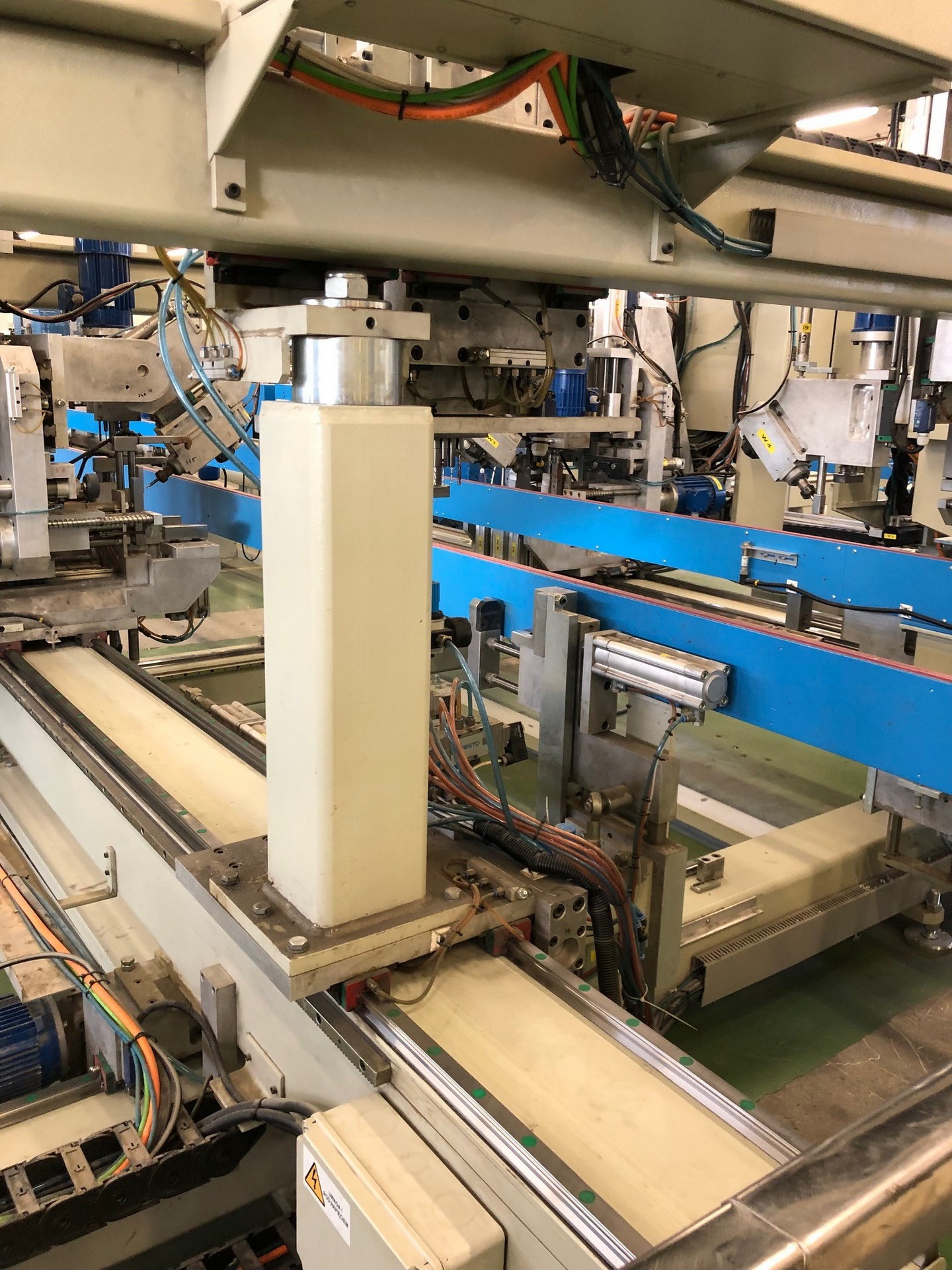

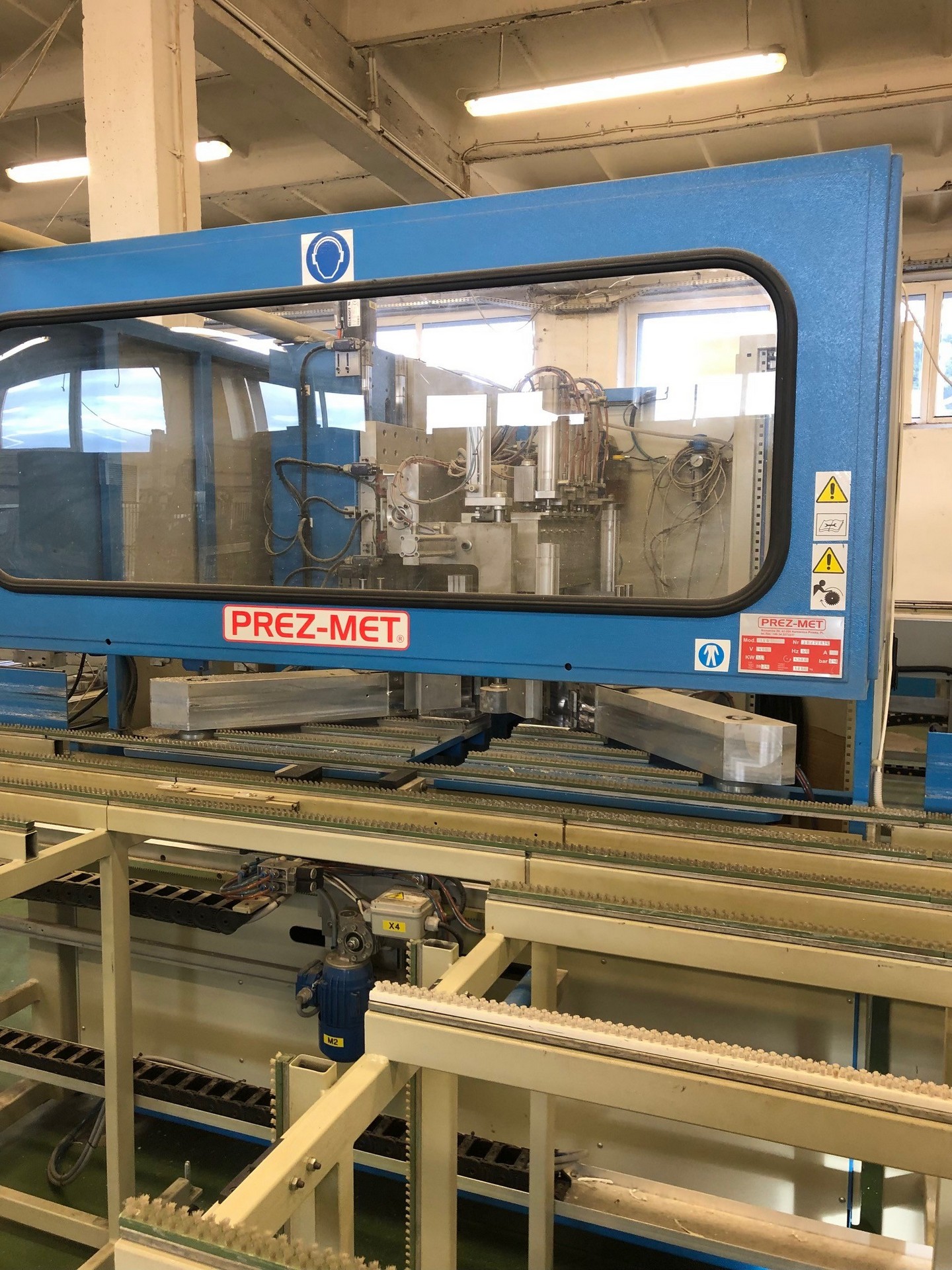

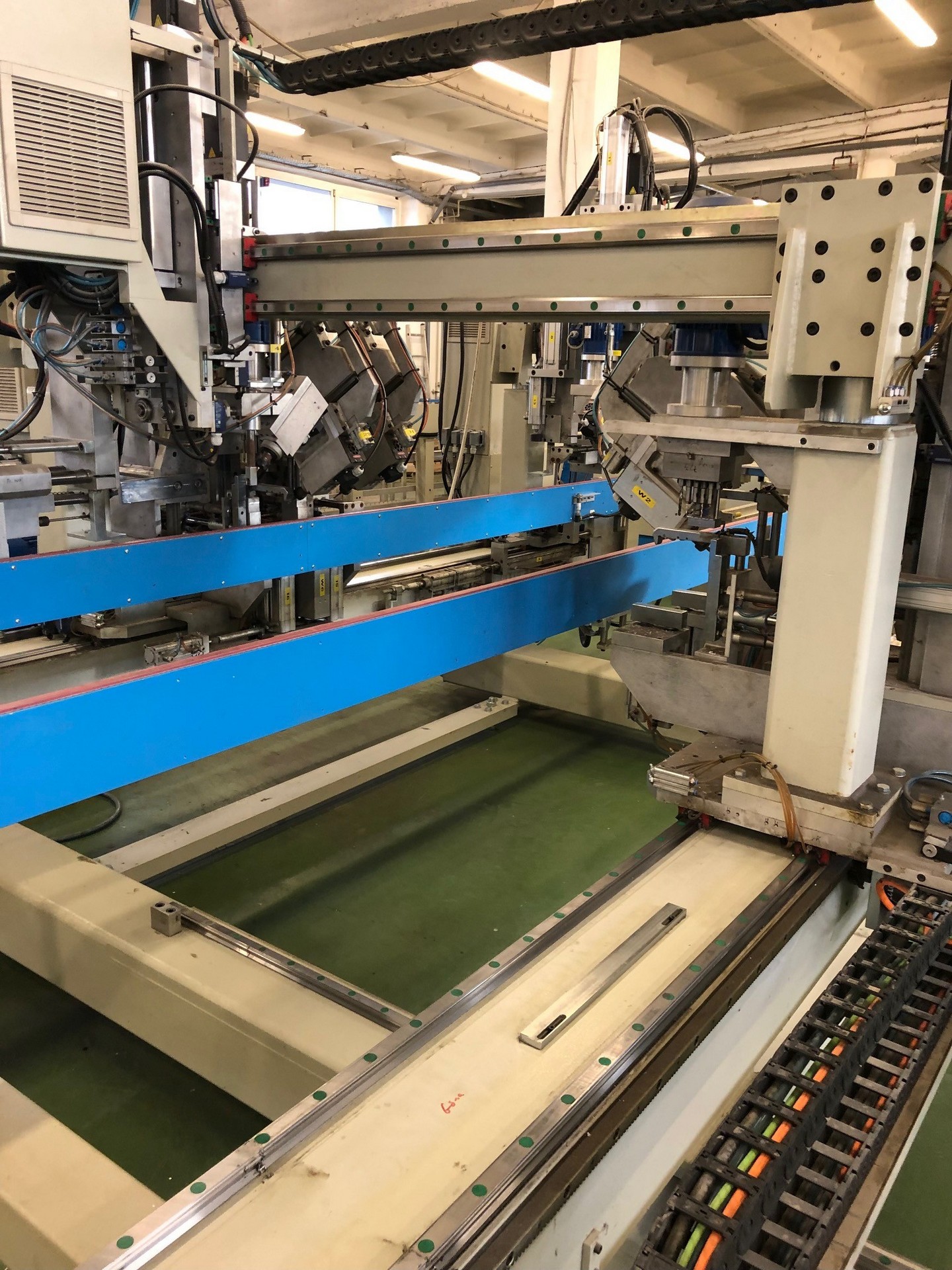

Linia do produkcji okien PREZ-MET wyposażona została w aż trzy centra obróbcze przeznaczone do wykonywania otworów – jedno do ram okiennych i dwa do skrzydeł okiennych. Każda z maszyn posiada podzespoły renomowanych marek oraz agregaty przeznaczone do realizacji konkretnych operacji. Obsługiwane są one z poziomu zaawansowanego systemu sterowania marki BECKHOFF, który oferuje intuicyjną obsługę i dostęp do wielu zaawansowanych funkcji.

Istotnym elementem konstrukcyjnym każdego okna jest słupek okienny, dzielący powierzchnię okna na mniejsze skrzydła. Aby zapewnić idealne dopasowanie słupka do ramy lub skrzydła, jego końcówki poddawane są precyzyjnemu frezowaniu. Do tego zadania wykorzystywana jest niezawodna frezarka do słupków PREZ-MET FS 50, która umożliwia obróbkę pod różnymi kątami w zakresie 45°-90°-45°. Urządzenie wyposażono również w system szybkiej wymiany frezu oraz pneumatyczne dociski pionowe i poziome, odpowiedzialne za stabilne mocowanie elementów podczas obróbki.

Wraz z frezarką do słupka współpracuje frezarko kopiarka PREZ-MET 42 MP. Maszyna służy do kopiowania i frezowania kształtów na podstawie wzornika lub rysunku znajdującego się na stole kopiującym. Takie rozwiązanie zwiększa dokładność obróbki, przyspiesza produkcję i pozwala efektywniej wykorzystać materiał.

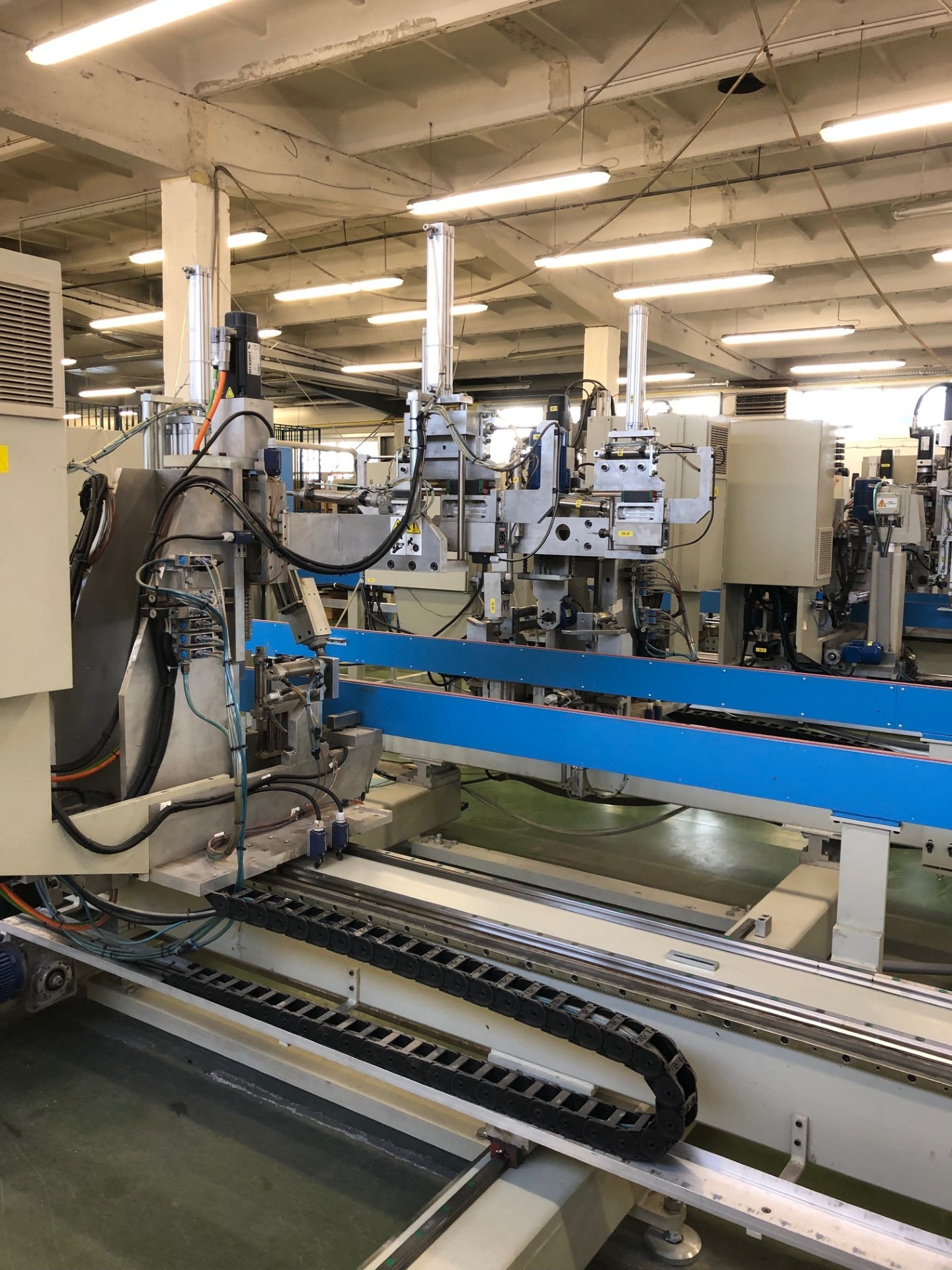

Tak przygotowane profile łączone są następnie w spójną całość przy użyciu specjalistycznych zgrzewarek dobieranych w zależności od rodzaju produkowanego okna. W przypadku standardowych konstrukcji prostokątnych i kwadratowych wykorzystywane są zgrzewarki czterogłowicowe ZGP 420. Do produkcji okien o niestandardowych kształtach, takich jak okna okrągłe, stosowana jest zgrzewarka jednogłowicowa ZG 940. Linia PREZ-MET obejmuje również dwie zgrzewarki dwugłowicowe ZGP 380E.

Proces zgrzewania polega na podgrzaniu profili do odpowiedniej temperatury, dzięki której stają się miękkie i plastyczne. W momencie zgrzewania, nacisk i ciepło aplikowane są równomiernie, co zapewnia solidne i jednolite połączenie. Parametry zgrzewania można ustawiać indywidualnie przy użyciu panelu sterowania. Jest on wyposażony w regulator temperatury oraz przyciski funkcyjne, które umożliwiają wygodne sterowanie całym procesem.

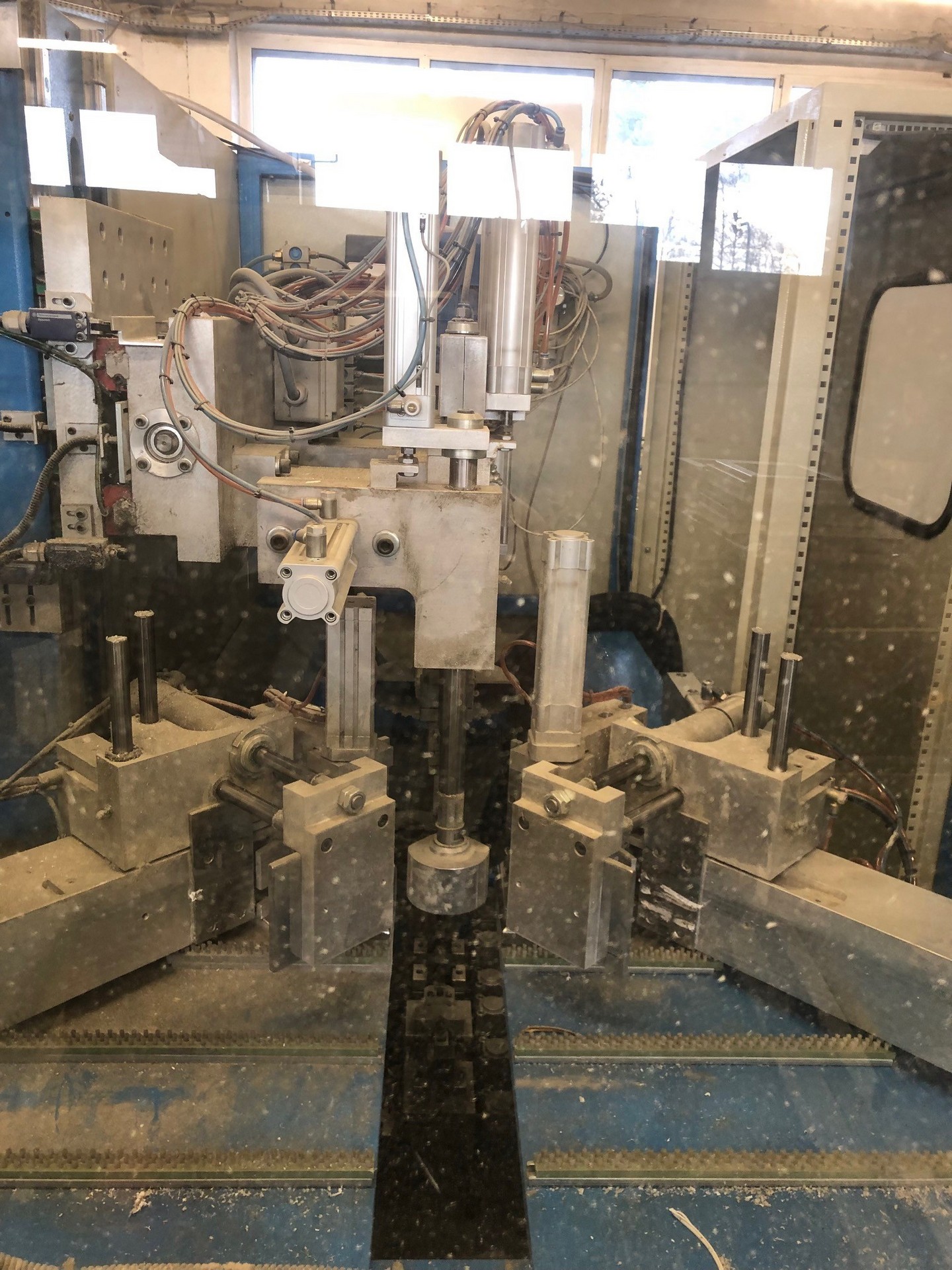

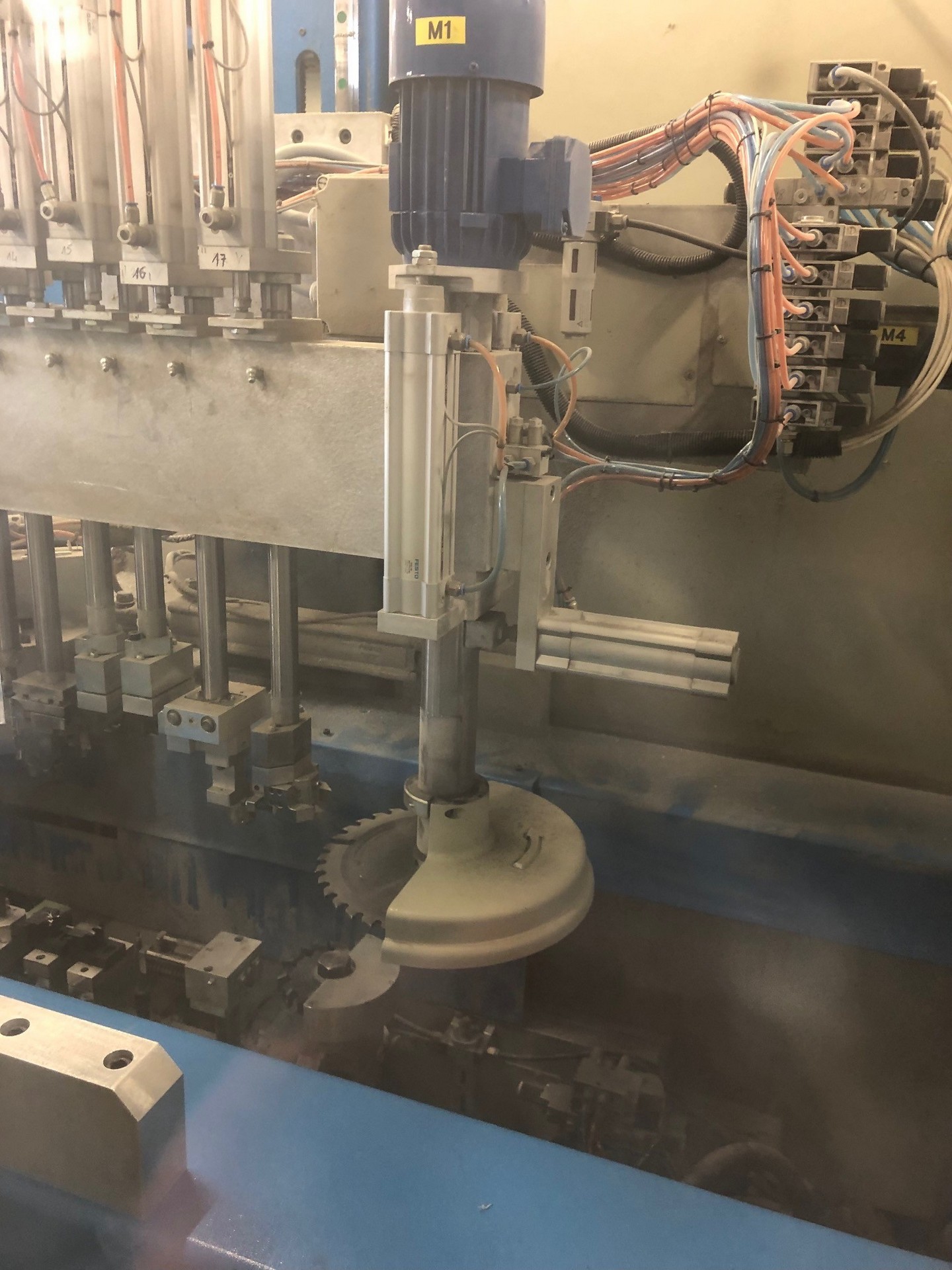

Ostatnim etapem produkcji stolarki okiennej jest czyszczenie powierzchni w celu uzyskania idealnej gładkości i estetycznego wykończenia. Usuwane są również wypływki, czyli nadmiar materiału wypływającego podczas procesu zgrzewania. Zadanie to realizują 4-osiowe, sterowane numerycznie czyszczarki do naroży PREZ-MET 960 C oraz PREZ-MET 960 CNC. Każda maszyna wyposażona została w nowoczesny panel sterowania z oprogramowaniem umożliwiającym ustawianie parametrów pracy, monitorowanie procesu oraz diagnostykę błędów. Operator ma stały podgląd przebiegu czyszczenia i dostęp do wszystkich funkcji urządzenia za pomocą intuicyjnego interfejsu.

Specyfikacja techniczna linii do okien aluminiowych i PVC PREZ-MET

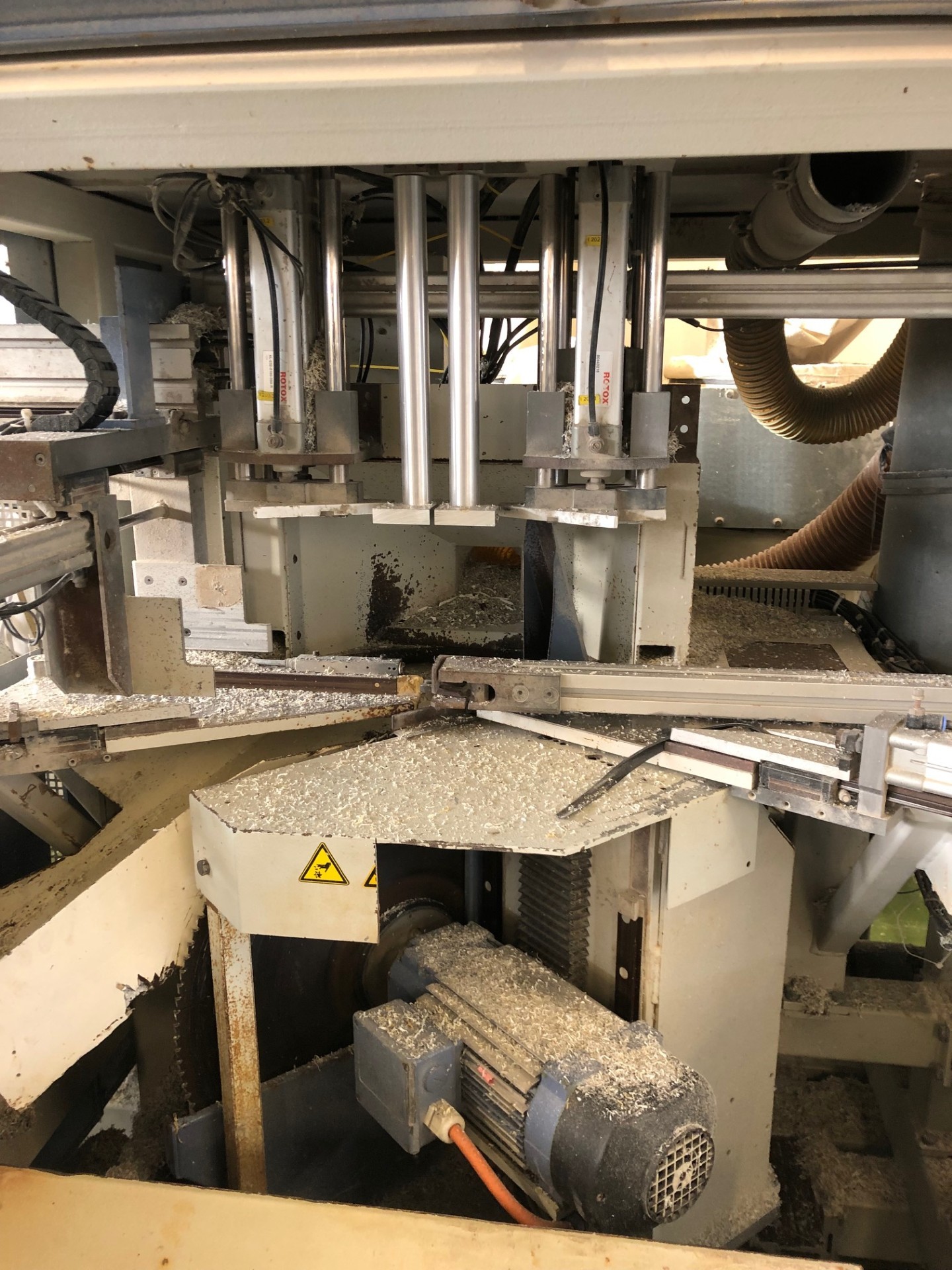

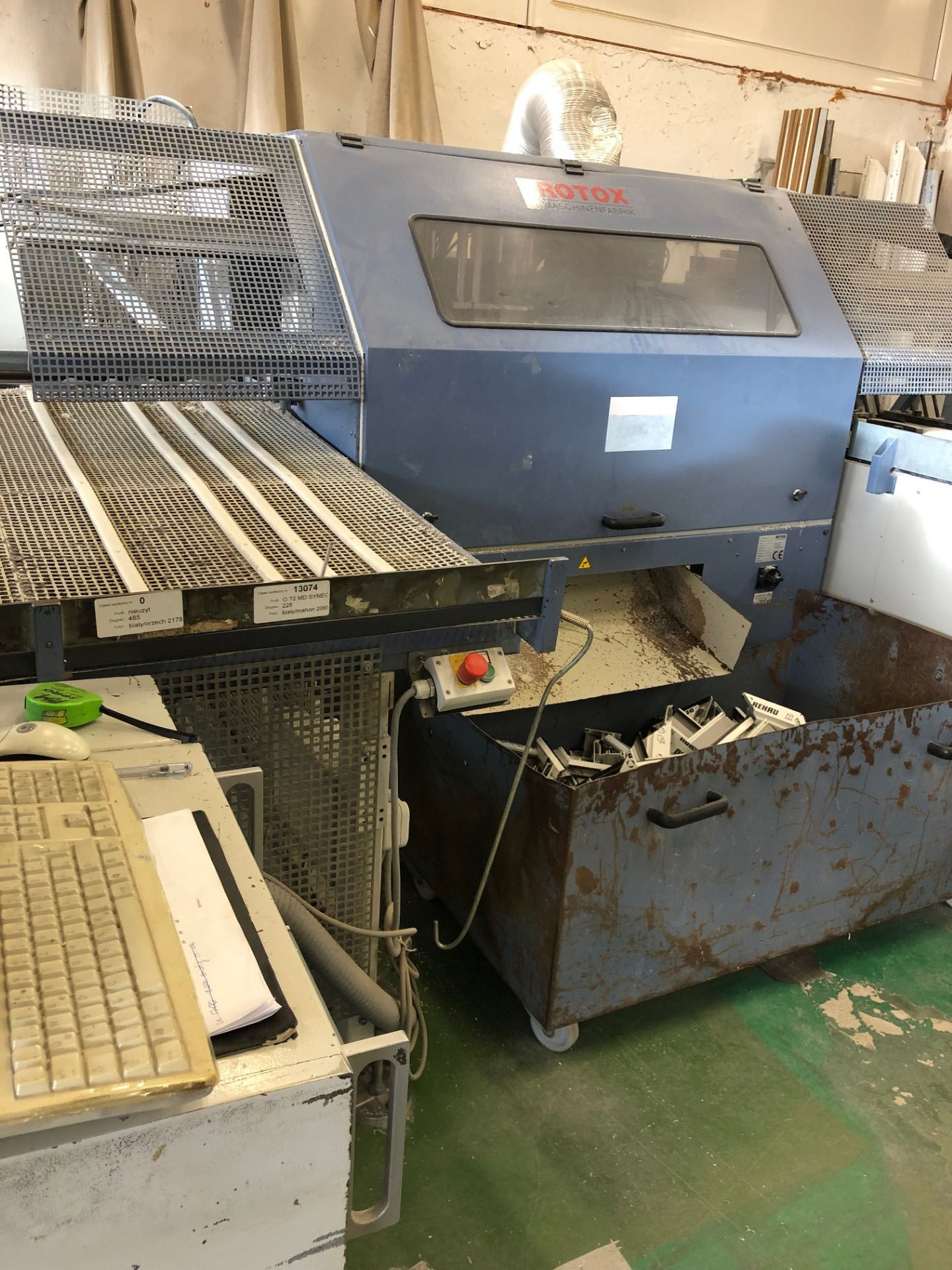

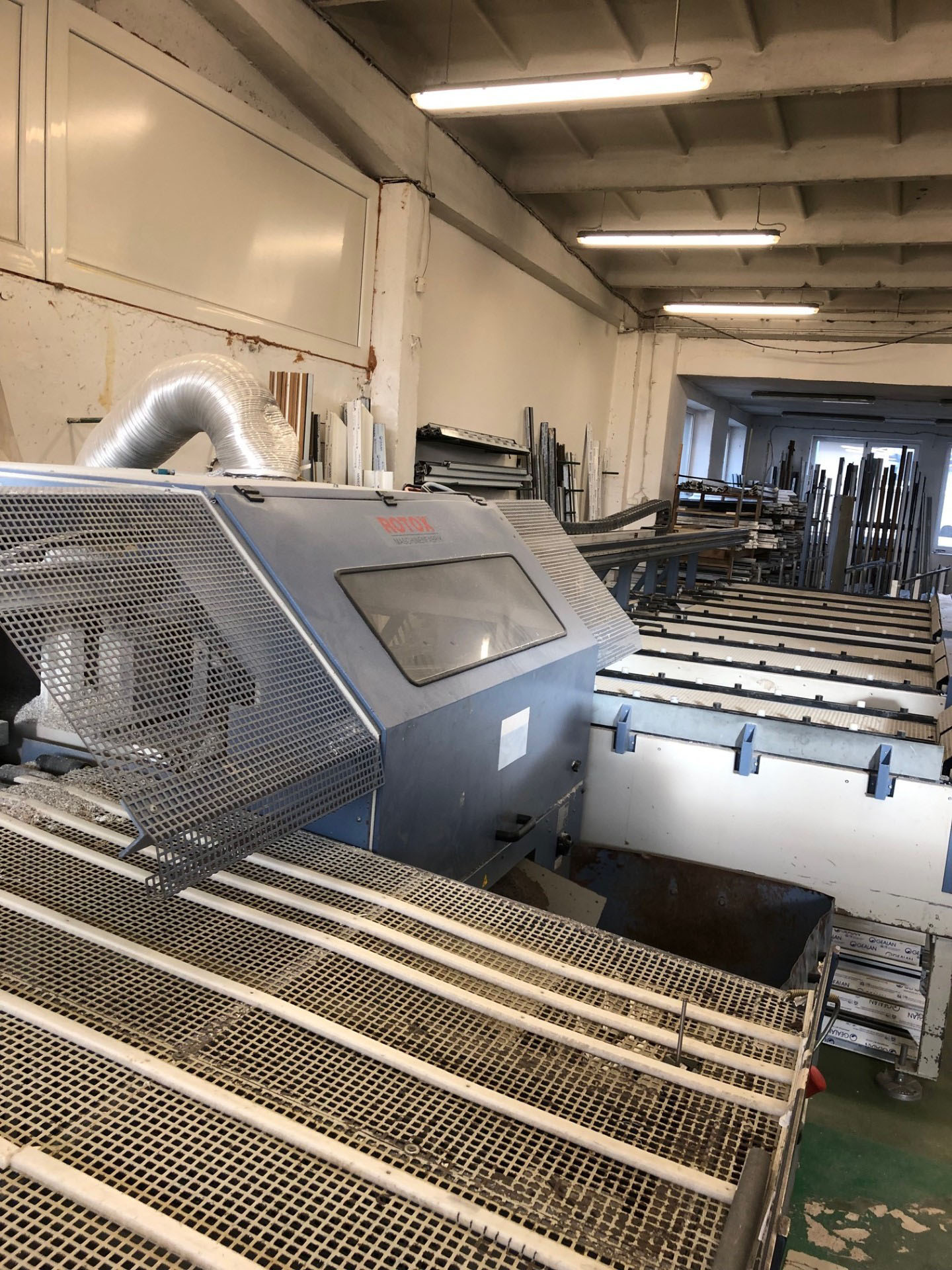

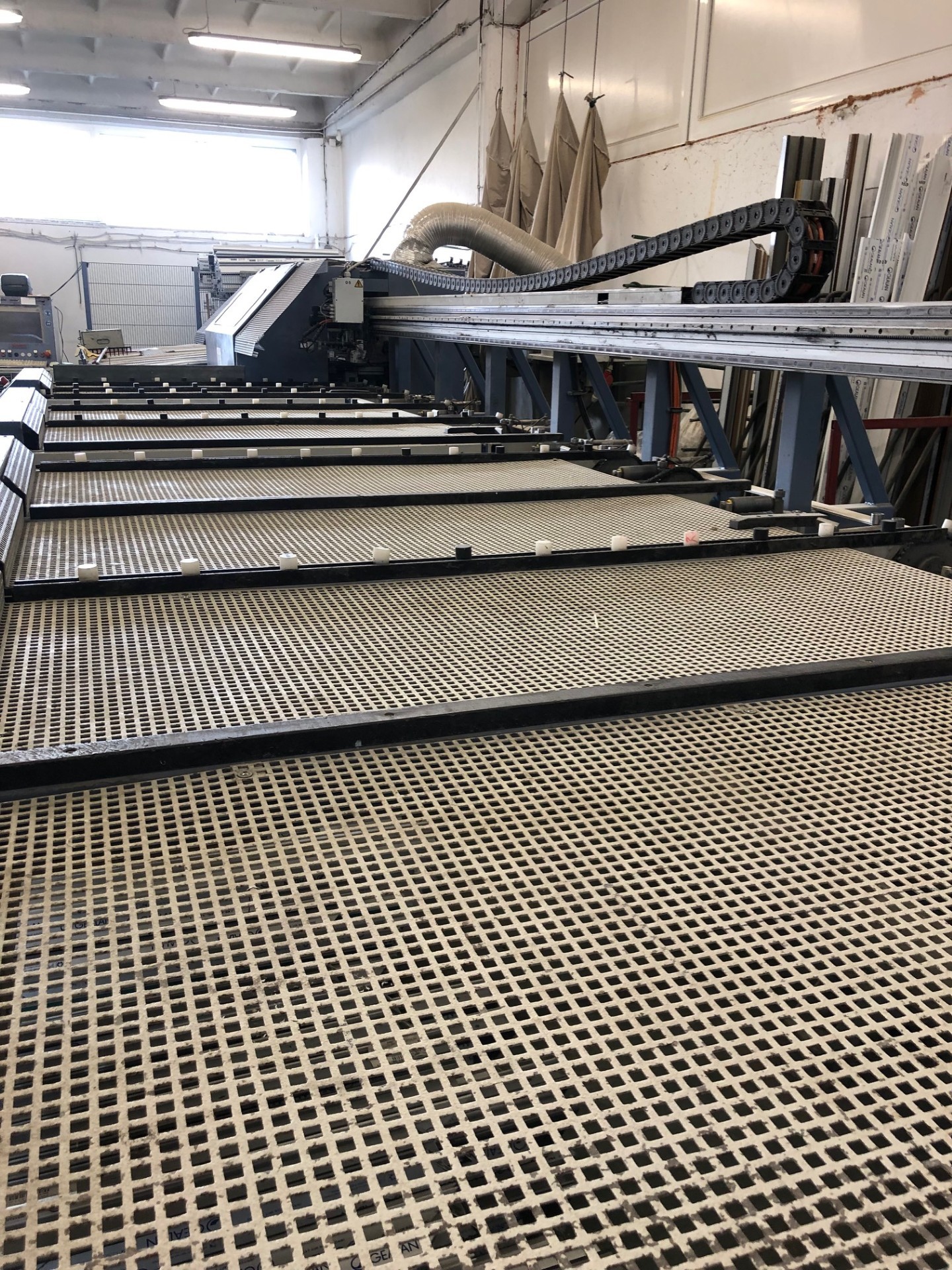

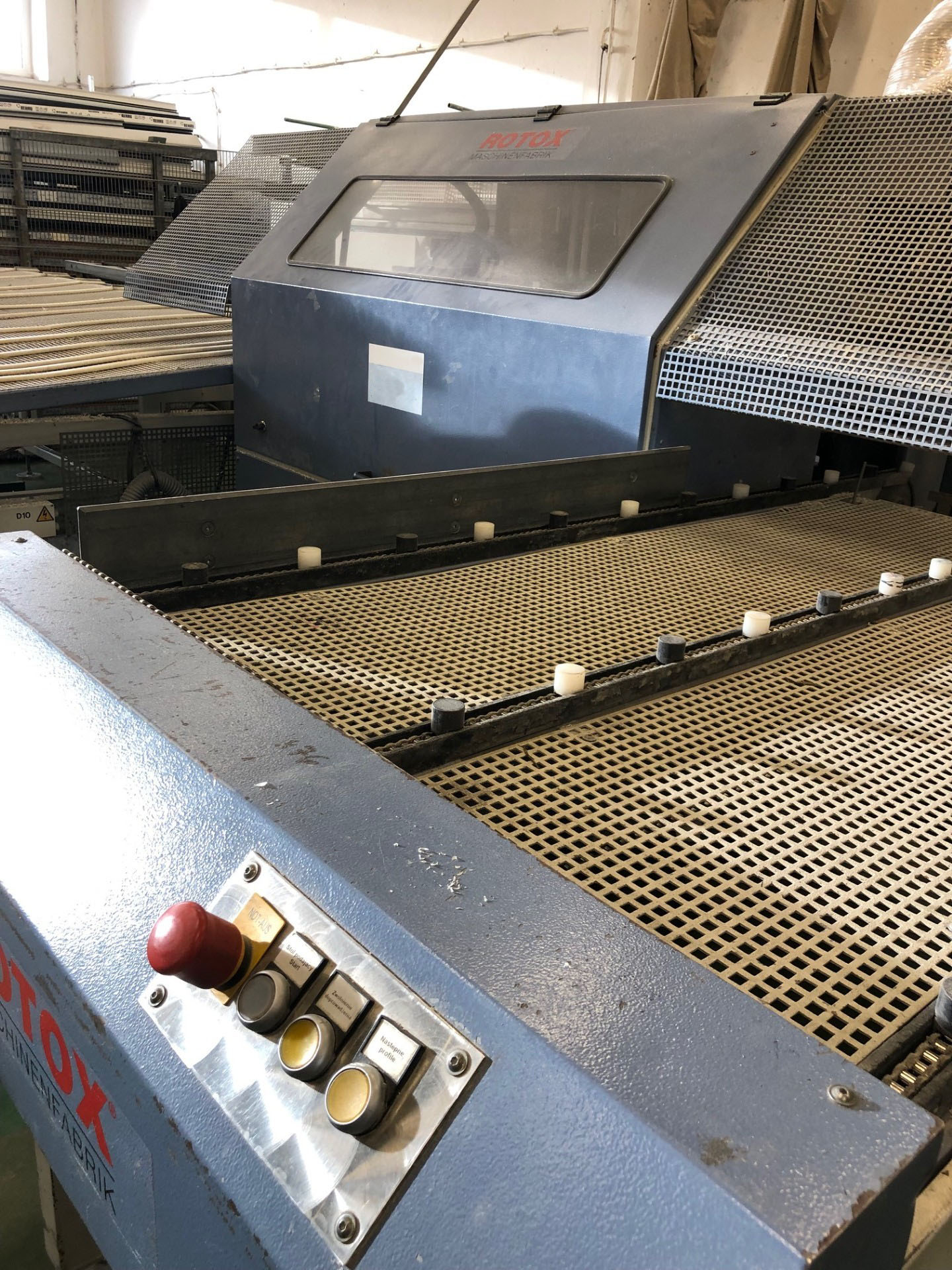

Automat do cięcia profili ROTOX ZSA 263

• rok produkcji: 2006
• kąt cięcia: 45°; 90°; 135°
• średnica tarczy tnącej: 550 mm
• prędkość obrotowa tarczy tnącej: 2800 obr/min
• hydropneumatyczny posuw tarczy tnącej
• podawanie profilu za pomocą osi NC
• transport profilu z prawej lub lewej strony
• pneumatyczne mocowanie profili poziome i pionowe
• ciśnienie robocze: 7-8 bar
• zasilanie: 400 V; 50 Hz
• waga maszyny: 5200 kg

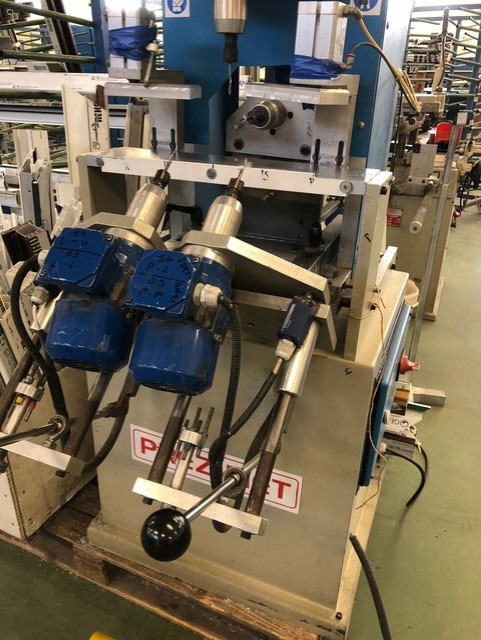

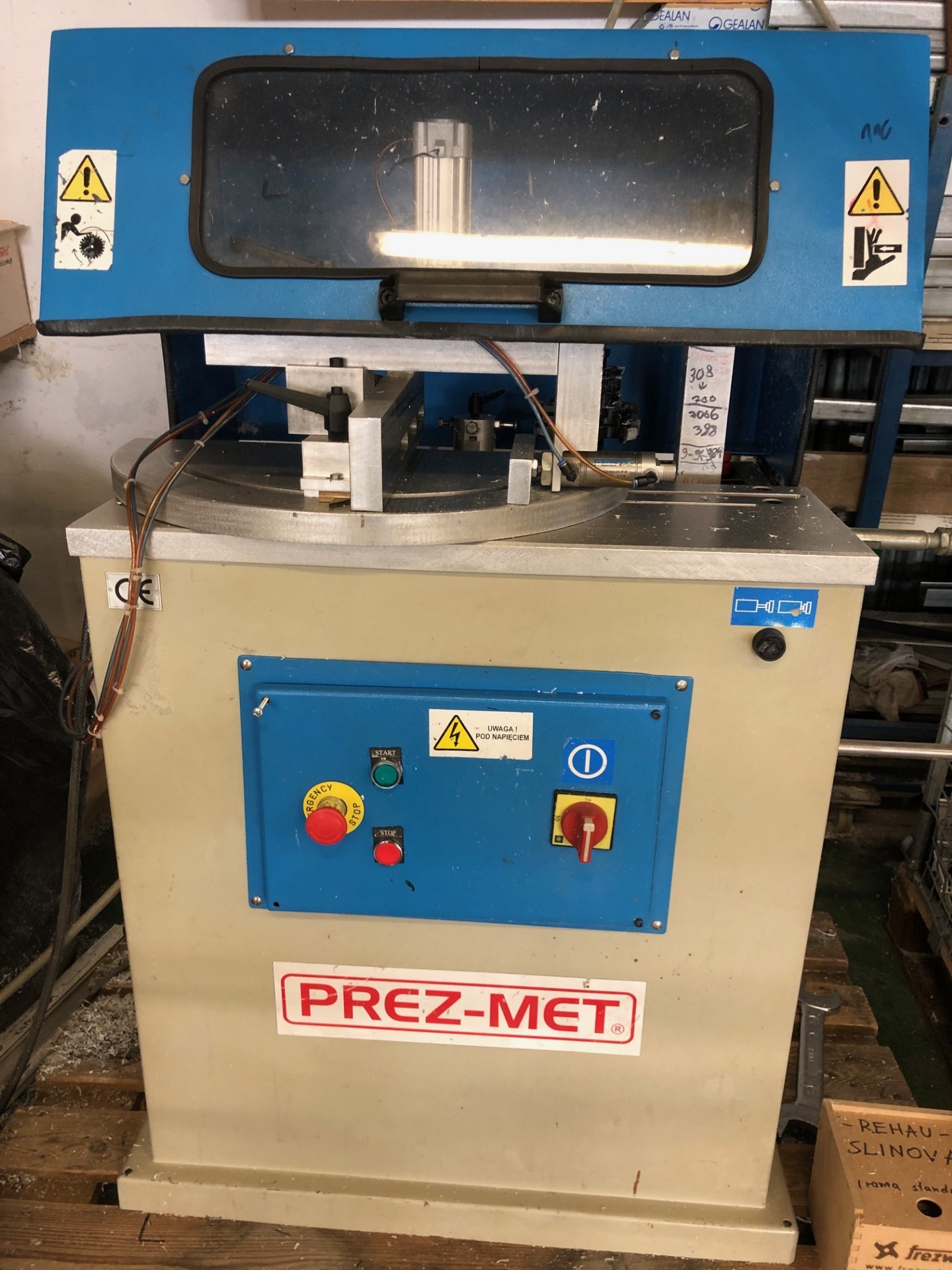

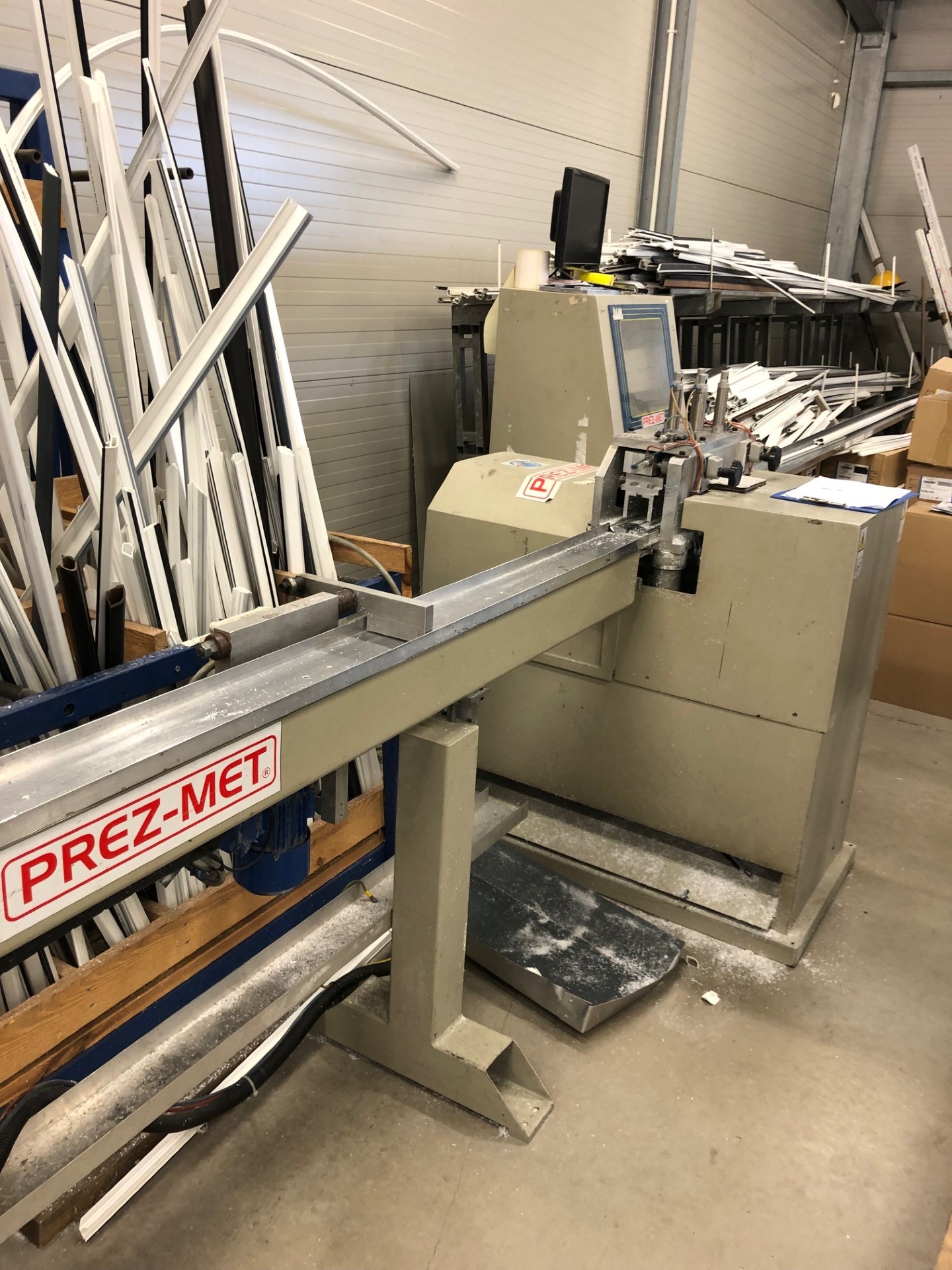

Frezarka do słupków PREZ-MET FS 50

• rok produkcji: 2008
• kąt frezowania: 45°-90°-45°
• maksymalny poziomy skok wrzeciona: 300 mm
• maksymalna średnica frezu: Ø 200 mm
• tuleja mocująca frez Ø 32 mm
• czteropozycyjny zderzak do profili
• docisk pneumatyczny poziomy Ø 50 mm
• docisk pneumatyczny pionowy Ø 40 mm
• szybka wymiana frezu
• szybka i łatwa regulacja kąta frezowania
• filtr i reduktor powietrza
• osłona przestrzeni roboczej
• ciśnienie robocze: 6-8 bar
• moc: 1,1 kW
• zasilanie: 230 V
• waga maszyny: 160 kg

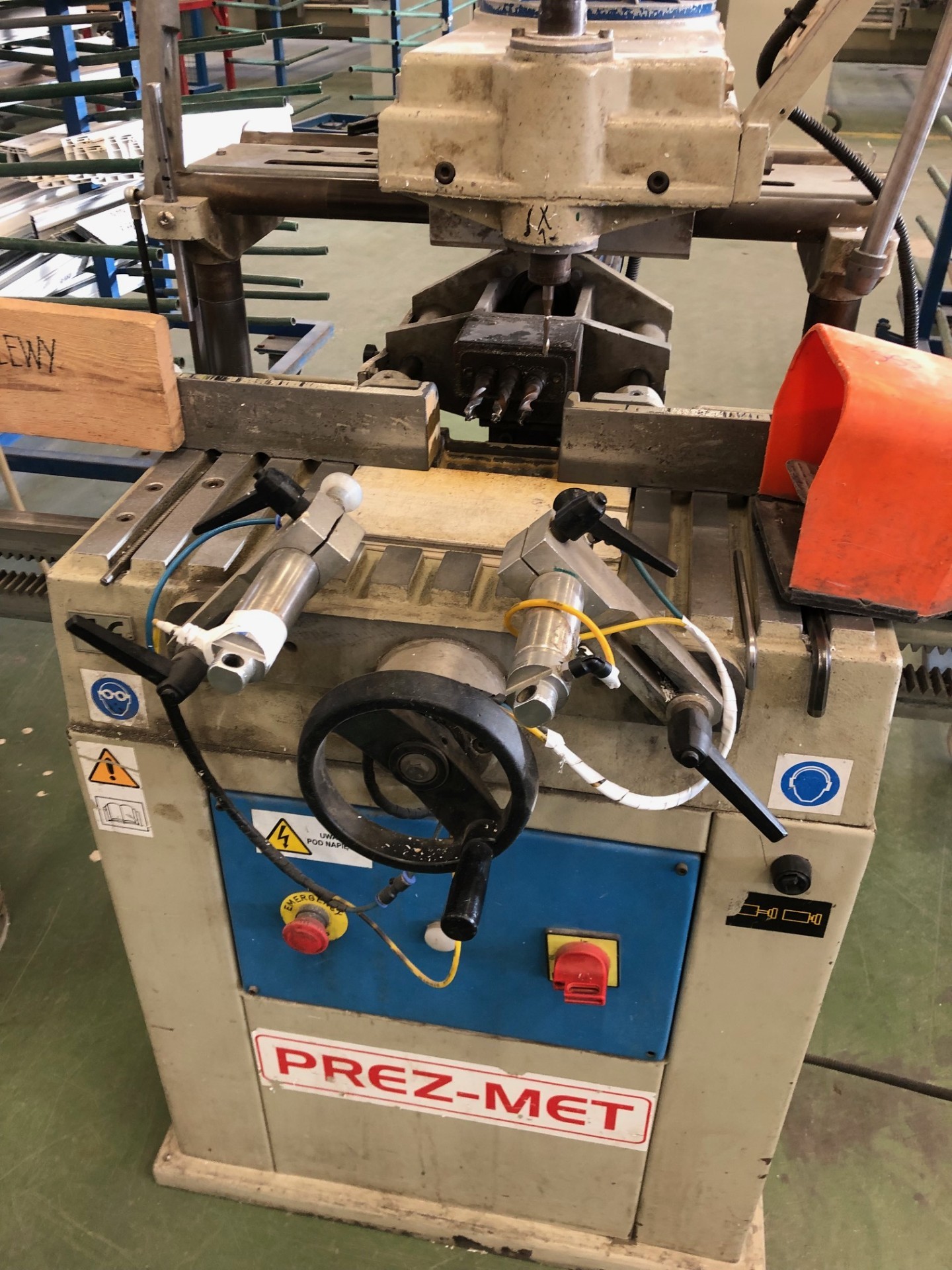

Frezarko kopiarka PREZ-MET 42 MP

• rok produkcji: 2005
• kopiał (1 szt.)
• niezależne wodziki prawy i lewy (2 szt.)
• wiertło z pilotem (3 szt.)
• dociski pneumatyczne
• tuleja zaciskowa Ø 8 mm
• filtr i reduktor ciśnienia
• zraszacz frezu
• pistolet powietrza
• ciśnienie robocze: 6-8 bar
• moc: 1,4 kW
• zasilanie: 400 V; 50 Hz
• waga maszyny: 190 kg

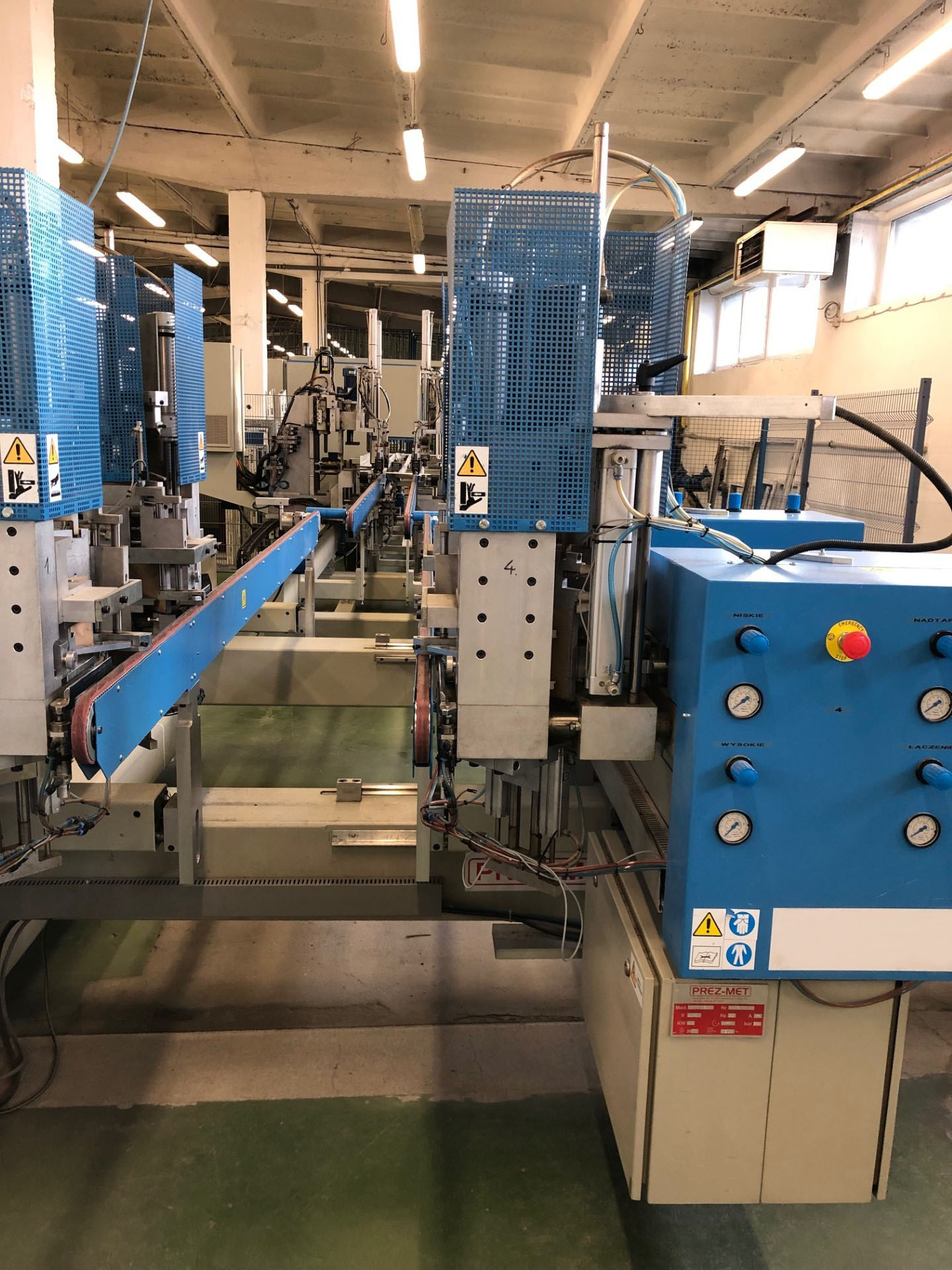

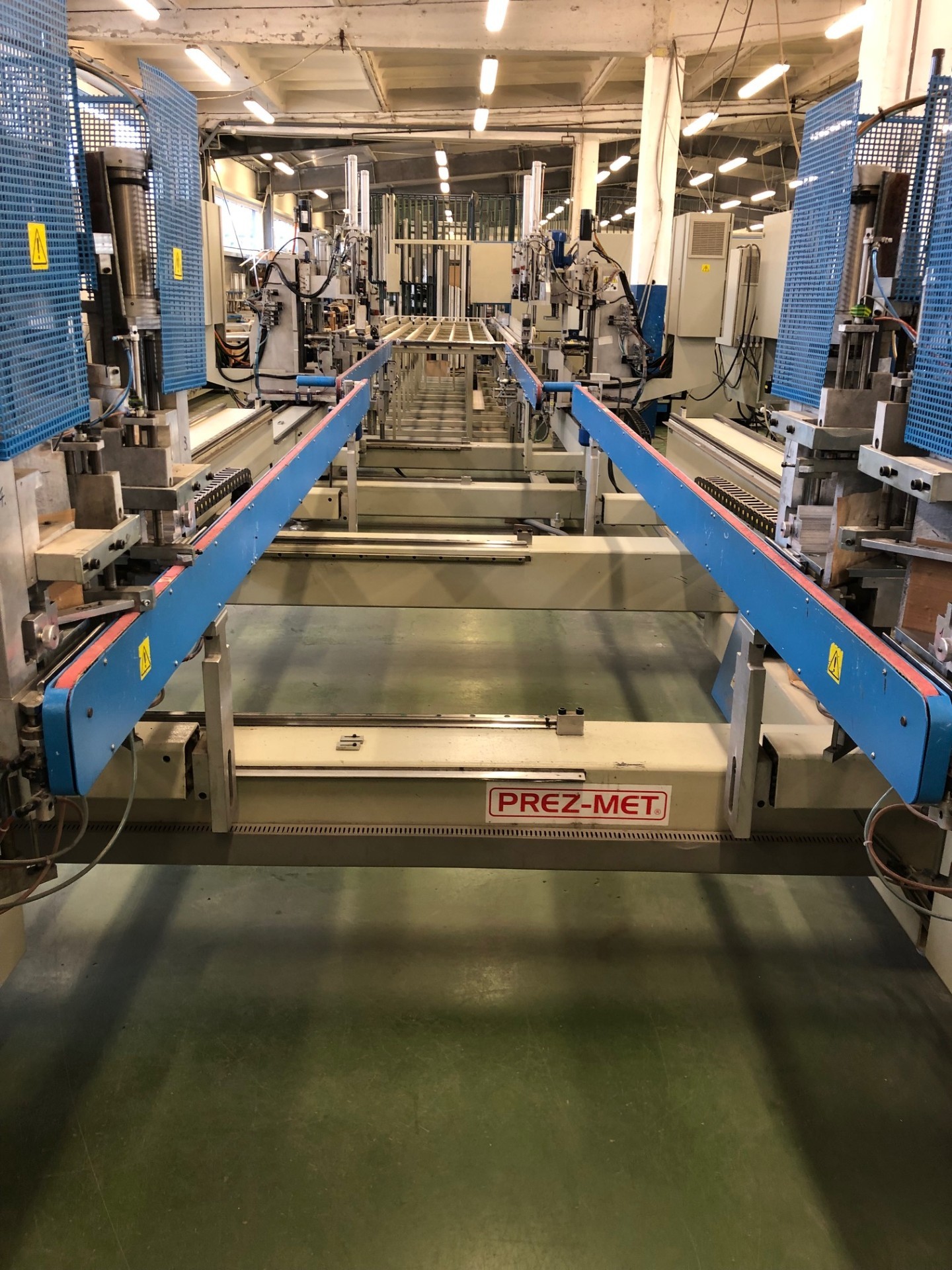

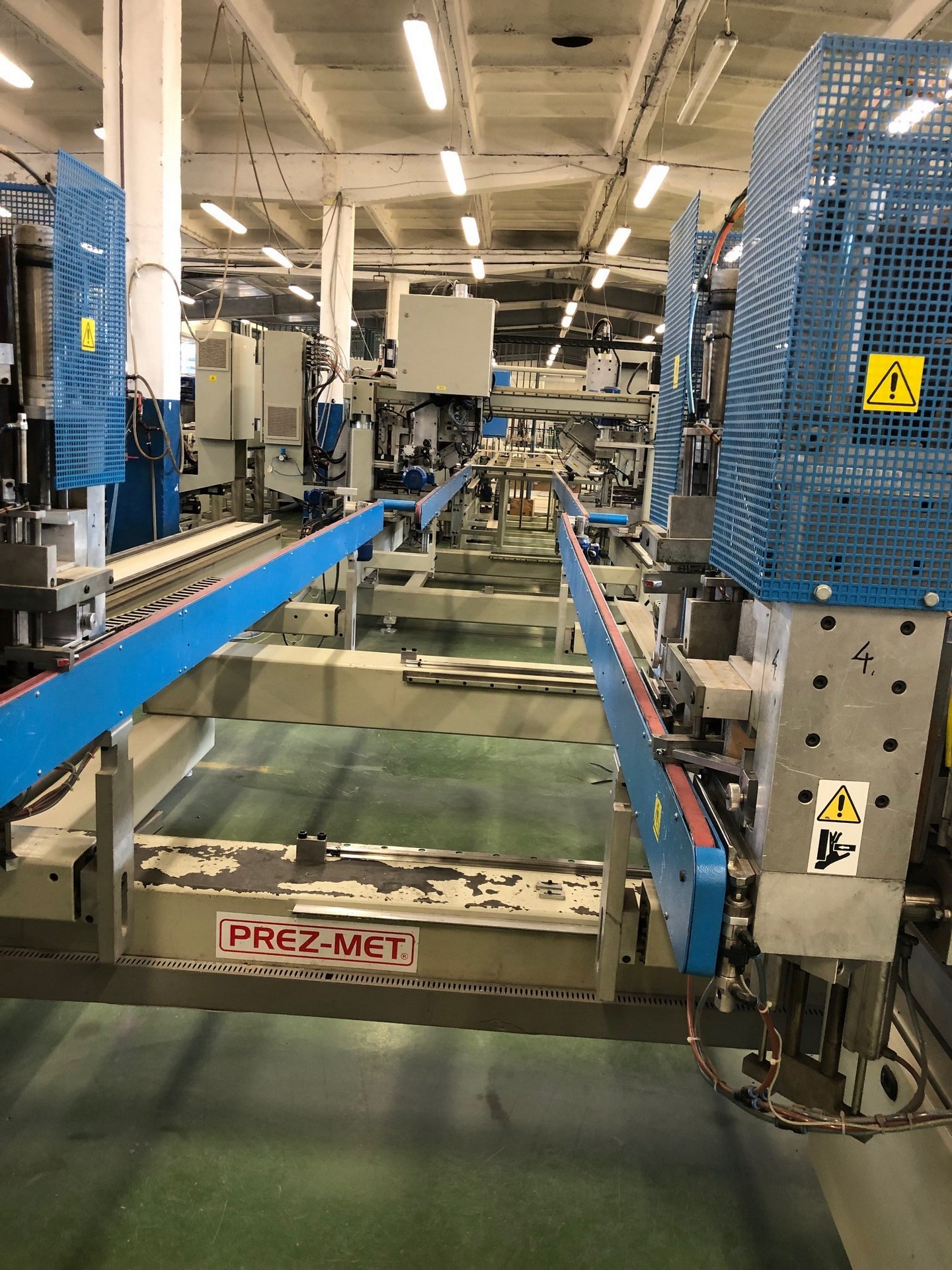

Zgrzewarka do ram okiennych 4-głowicowa PREZ-MET ZGP 420

• liczba maszyn: 3
• rok produkcji: 2008, 2008, 2011
• system sterowania
• maksymalne wymiary zgrzewania: 2200×2650 mm, 2650×2650 mm, 3100×3300 mm
• minimalne wymiary zgrzewania: 460×480 mm
• maksymalne wymiary profilu (szer. x wys.): 170 x 40 mm
• liczba głowic: 4
• napęd głowic: listwa zębata
• indywidualna regulacja głowic w osi X
• pozycjonowanie głowic z ręcznym trybem wprowadzania
• automatyczny system korekty długości ciętych profili
• pomiar zgrzewanych profili bezpośrednio z listwy pomiarowej
• automatyczny system odprowadzania zgrzewanych elementów
• elektroniczna regulacja temperatury lustra z możliwością odczytu
• system szybkiej wymiany przykładnic i folii
• możliwość różnicowania ciśnienia roboczego w fazie topienia i łączenia profili

Zgrzewarka do ram okiennych 2-głowicowa PREZ-MET ZGP 380E

• liczba maszyn: 2
• rok produkcji: 2005, 2005
• sterownik PLC z wyświetlaczem LCD
• liczba głowic: 2 (stała i ruchoma)
• kąt zgrzewania (głowica stała): 90°
• kąt zgrzewania (głowica ruchoma): 30°-180°
• regulacja wypływki zgrzewu: 0,2-2 mm
• podgrzewany blat (4 szt.)
• ramiona podpierające profil
• cykl pracy: automatyczny
• ciśnienie robocze: 6-8 bar
• moc: 3 kW
• zasilanie: 400 V; 50 Hz
• waga maszyny: 680 kg

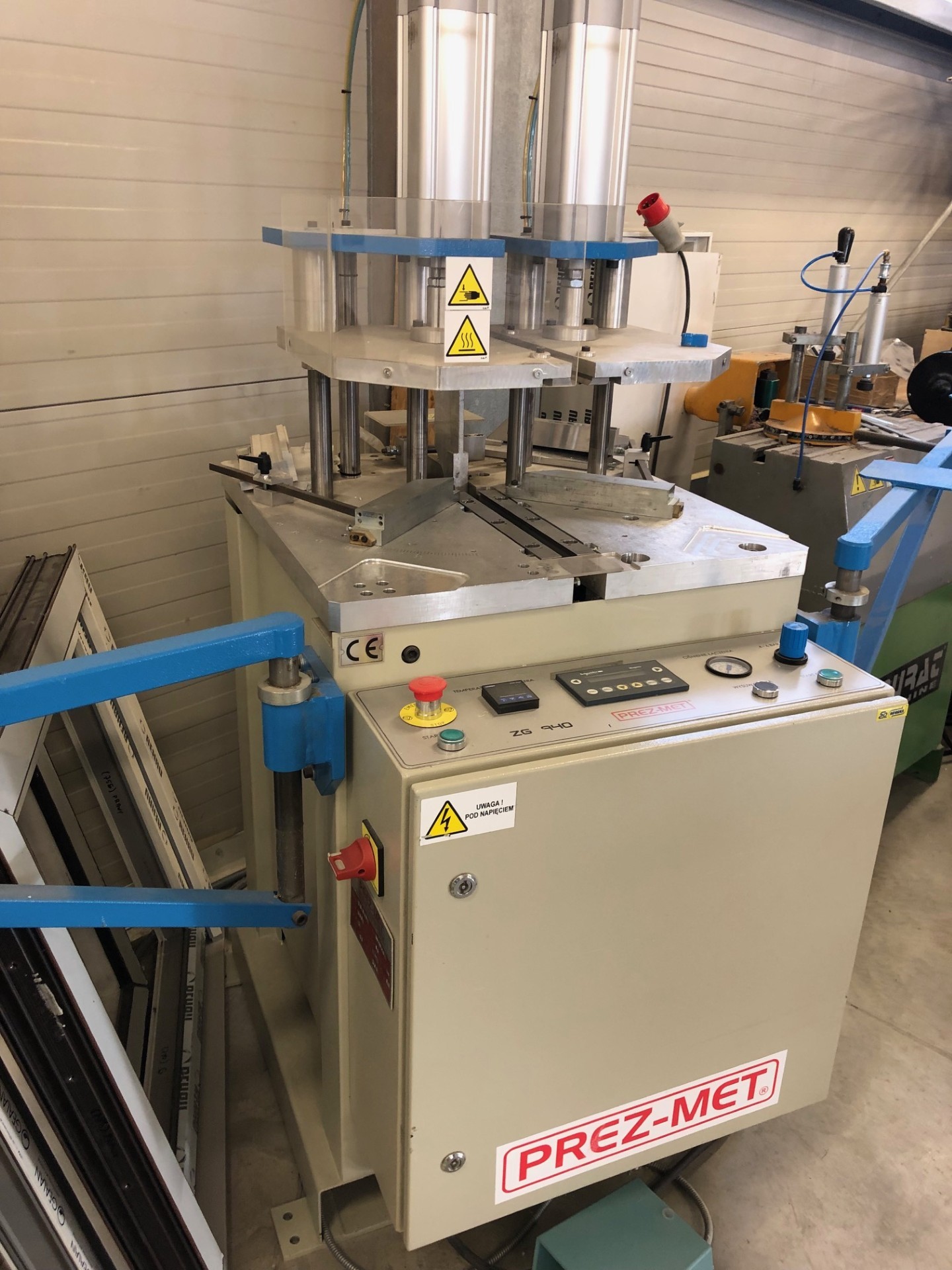

Zgrzewarka do ram okiennych 1-głowicowa PREZ-MET ZG 940

• rok produkcji: 2016
• sterownik PLC
• kąt zgrzewania: 30°-180°
• maksymalne wymiary profilu (szer. x wys.): 160 x 200 mm
• regulacja wypływki zgrzewu: 0,2-2 mm
• wymiary lustra grzewczego (szer. x wys.): 350 x 300 mm
• podgrzewany blat (4 szt.)
• dociski pneumatyczne
• ramiona podpierające profil
• cykl pracy: automatyczny
• ciśnienie robocze: 6-8 bar
• moc: 2 kW
• zasilanie: 400 V; 50 Hz
• waga maszyny: 250 kg

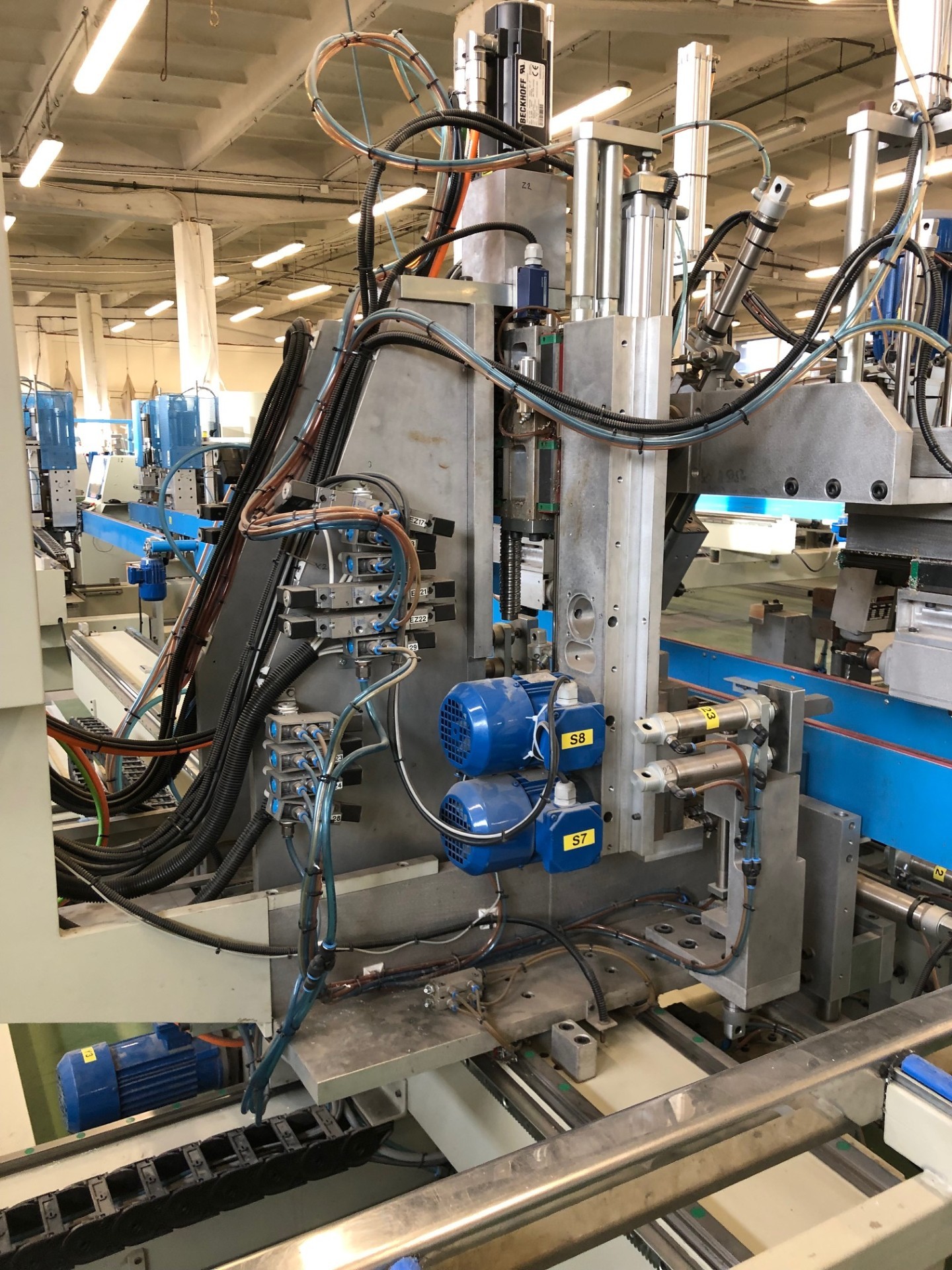

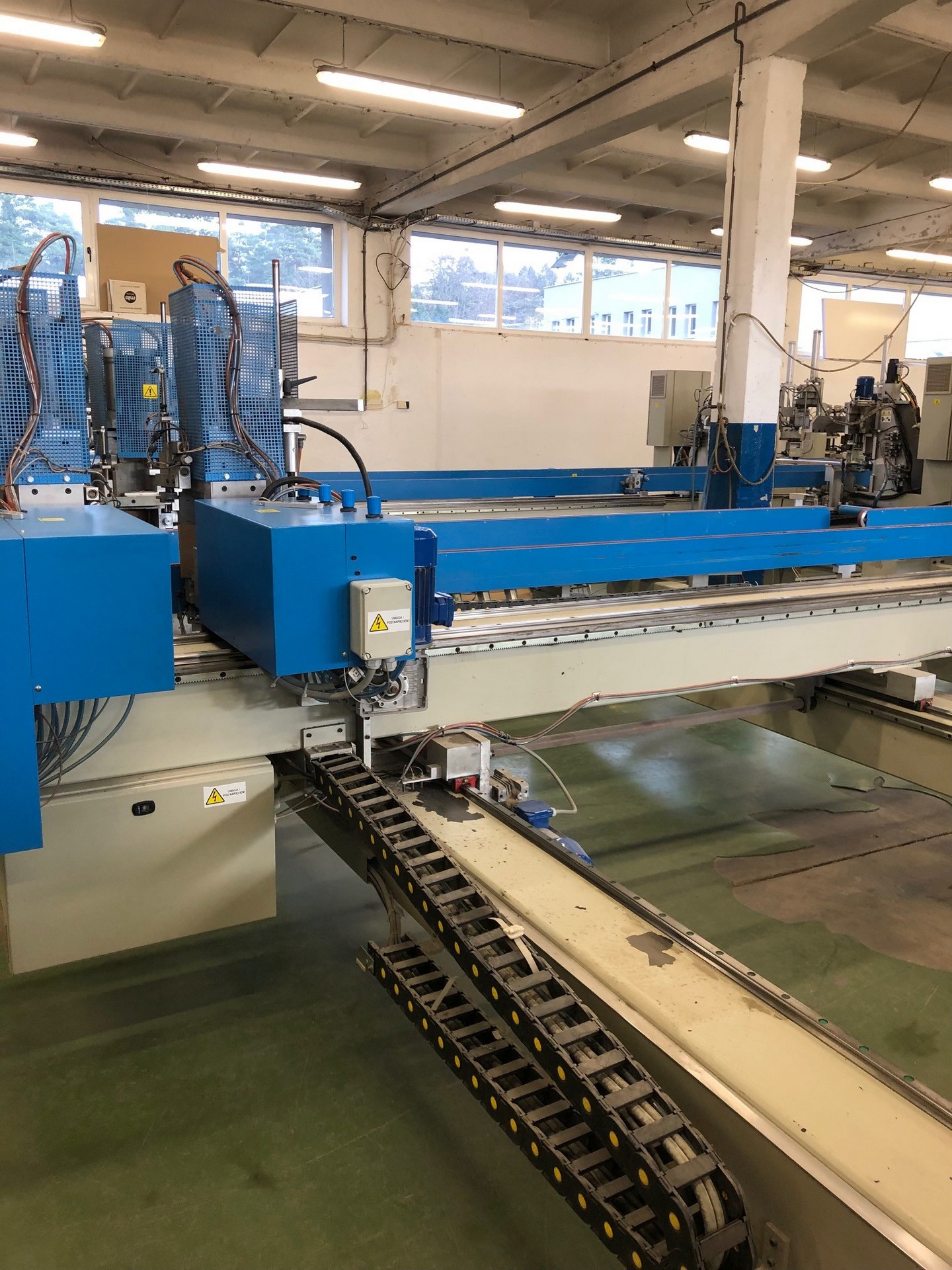

Centrum obróbcze do skrzydeł okiennych PREZ-MET COP 320/960

• liczba maszyn: 2
• rok produkcji: 2011, 2011
• system sterowania: BECKHOFF
• maksymalne wymiary obróbki: 2650×2650 mm
• minimalne wymiary obróbki: 440×440 mm
• maksymalne wymiary profilu (szer. x wys.): 130 x 100 mm
• agregat do wiercenia otworów pod zawias (2 szt.)
• agregat do odwodnień
• agregat do odpowietrzeń
• agregat wiercący puszkę
• agregat do wiercenia otworów pod klamkę
• agregat do wiercenia słupka
• możliwość jednoczesnej obróbki na dwóch profilach
• docisk i blokowanie zgrzanych elementów
• serwomotor: BECKHOFF (6 szt.)
• ciśnienie robocze: 6-8 bar
• moc: 15 kW
• zasilanie: 400 V; 50 Hz
• waga maszyny: 2550 kg

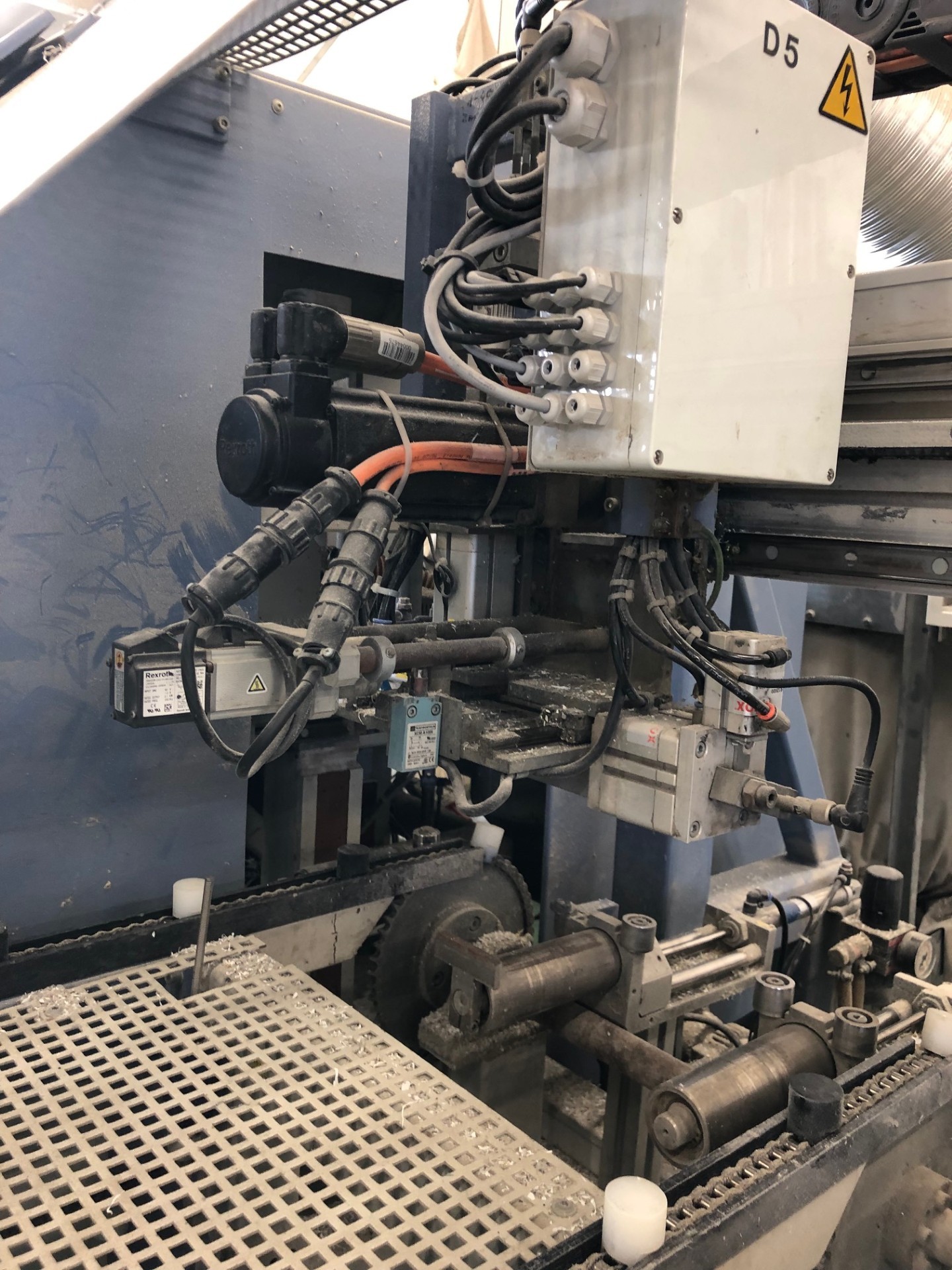

Centrum obróbcze do ram okiennych PREZ-MET COP 420/960

• rok produkcji: 2011
• system sterowania: BECKHOFF
• maksymalne wymiary obróbki: 2500×2500 mm
• minimalne wymiary obróbki: 440×440 mm
• maksymalne wymiary profilu (szer. x wys.): 140 x 100 mm
• minimalne wymiary słupka krzyżowego: 370 mm
• sześciowrzecionowy agregat do wiercenia otworów pod zawias
• agregat do wiercenia zawiasu uchylnego
• agregat do odwodnień (góra)
• agregat do odwodnień (dół)
• dwuwrzecionowy agregat do wiercenia otworów pod słupek
• możliwość obróbki na wszystkich czterech profilach (górny, dolny, lewy, prawy)
• markowanie zaczepów
• docisk i blokowanie zgrzanych elementów
• transport zgrzanych profili w kierunku czyszczarki
• serwomotory: BECKHOFF (11 szt.)
• ciśnienie robocze: 6-8 bar
• moc: 17 KW
• zasilanie: 400 V; 50 Hz
• waga maszyny: 3500 kg

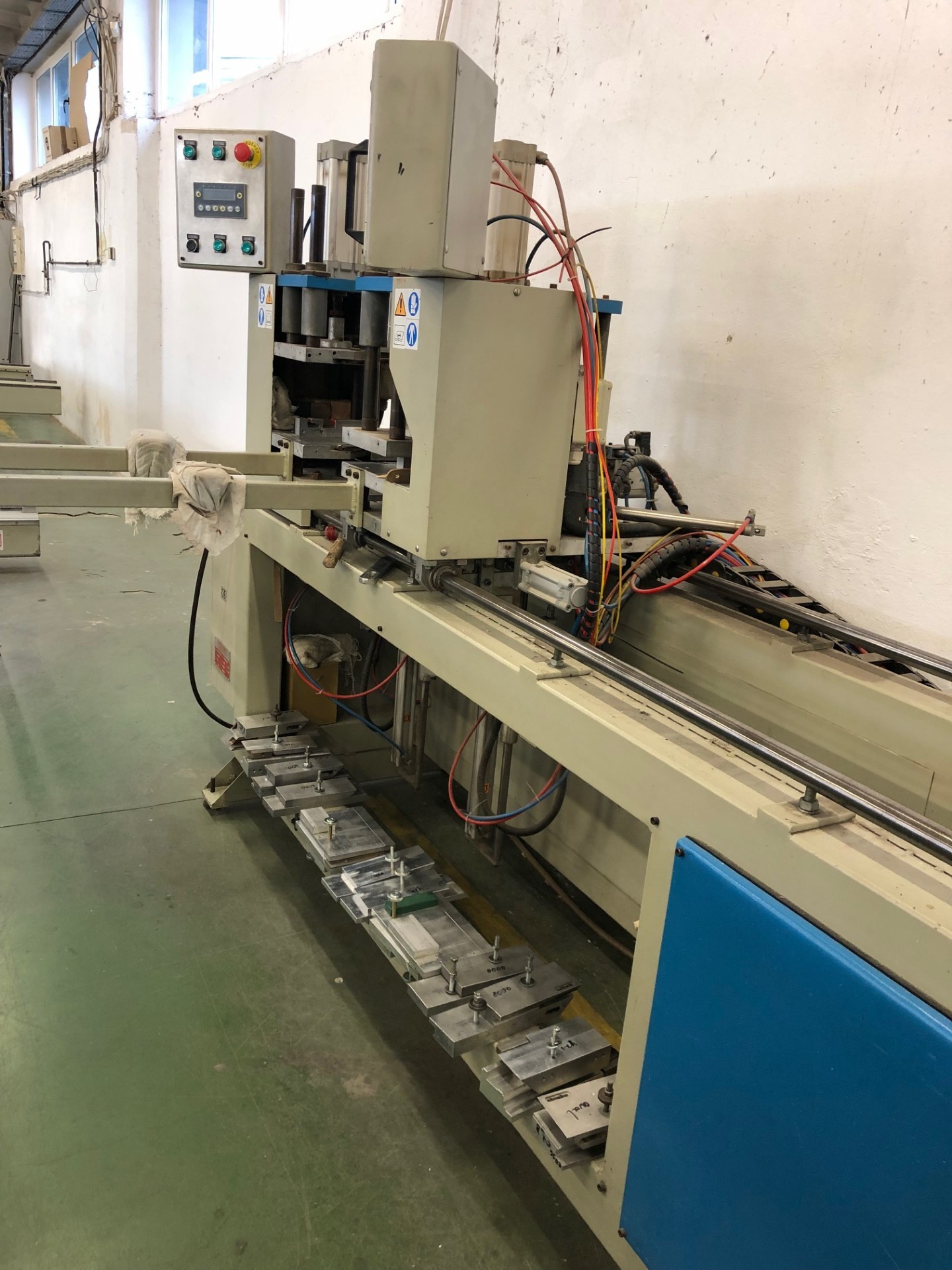

Frezarka do odwodnień PREZ-MET 460 S

• elektrowrzeciona (4 szt.)
• tuleja zaciskowa Ø 8 mm z frezami (4 szt.)
• dociski pneumatyczne
• filtr powietrza
• cykl pracy: automatyczny

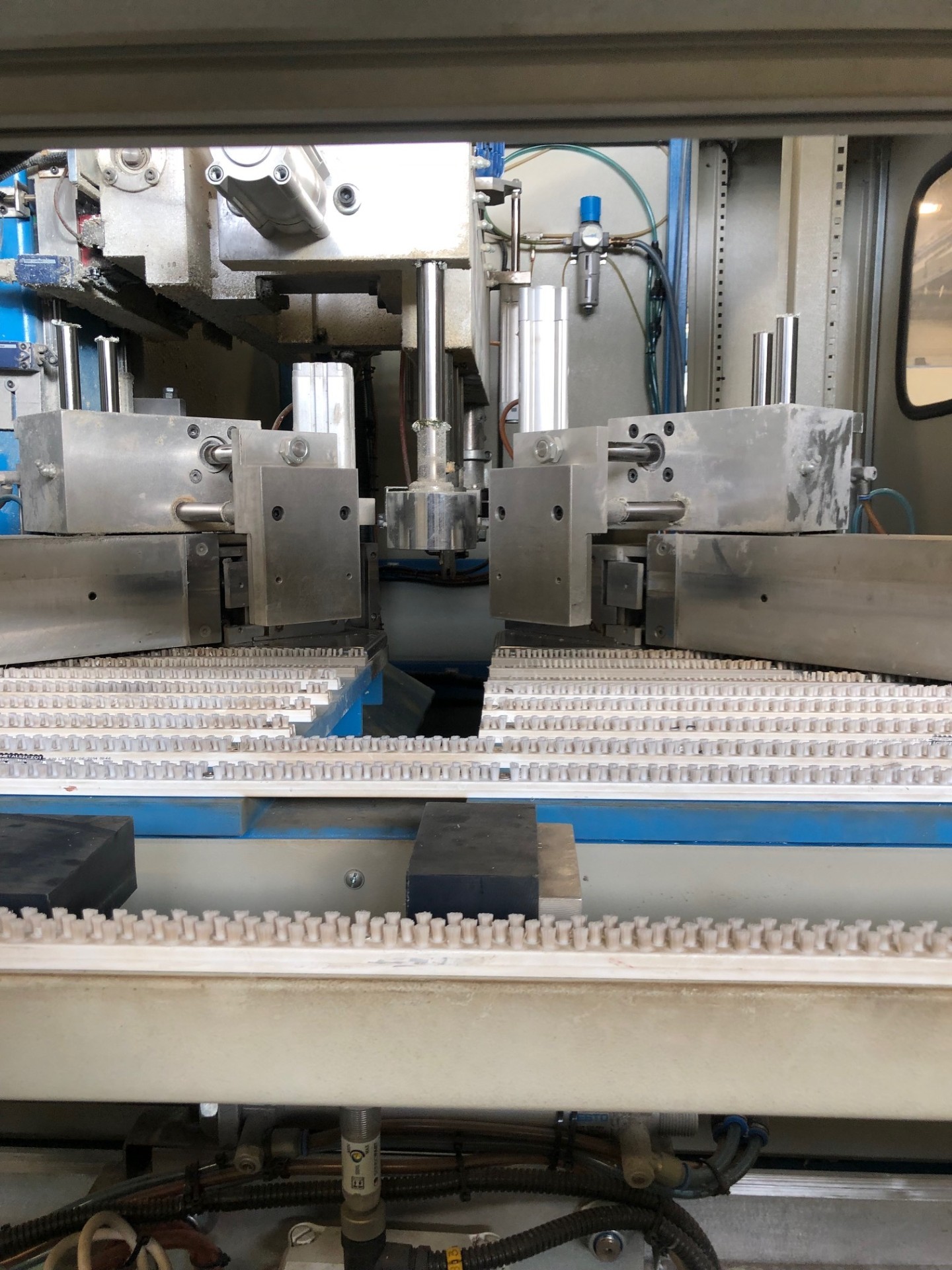

Oczyszczarka naroży PREZ-MET 960 C

• liczba maszyn: 2
• rok produkcji: 2011, 2014
• system sterowania: BECKHOFF
• liczba osi: 4
• maksymalne wymiary profili (szer. x wys.): 140 x 120 mm
• minimalne wymiary obrabianych zgrzewek: 480×480 mm
• frez tarczowy (1 szt.)
• głowica rowka uszczelki (2 szt.)
• nóż do ścinania na górnej powierzchni profilu
• nóż do ścinania na dolnej powierzchni profilu
• nóż do ścinania powierzchni skośnych i krzywych
• nóż do ścinania powierzchni owalnych i łukowatych
• automatyczne centrowanie naroża
• podpory profili
• automatyczne zdmuchiwanie wiórów z przestrzeni roboczej
• serwomotor: BECKHOFF (4 szt.)
• ciśnienie robocze: 6-8 bar
• moc: 12 kW
• zasilanie: 400 V; 50 Hz
• waga maszyny: 1800 kg

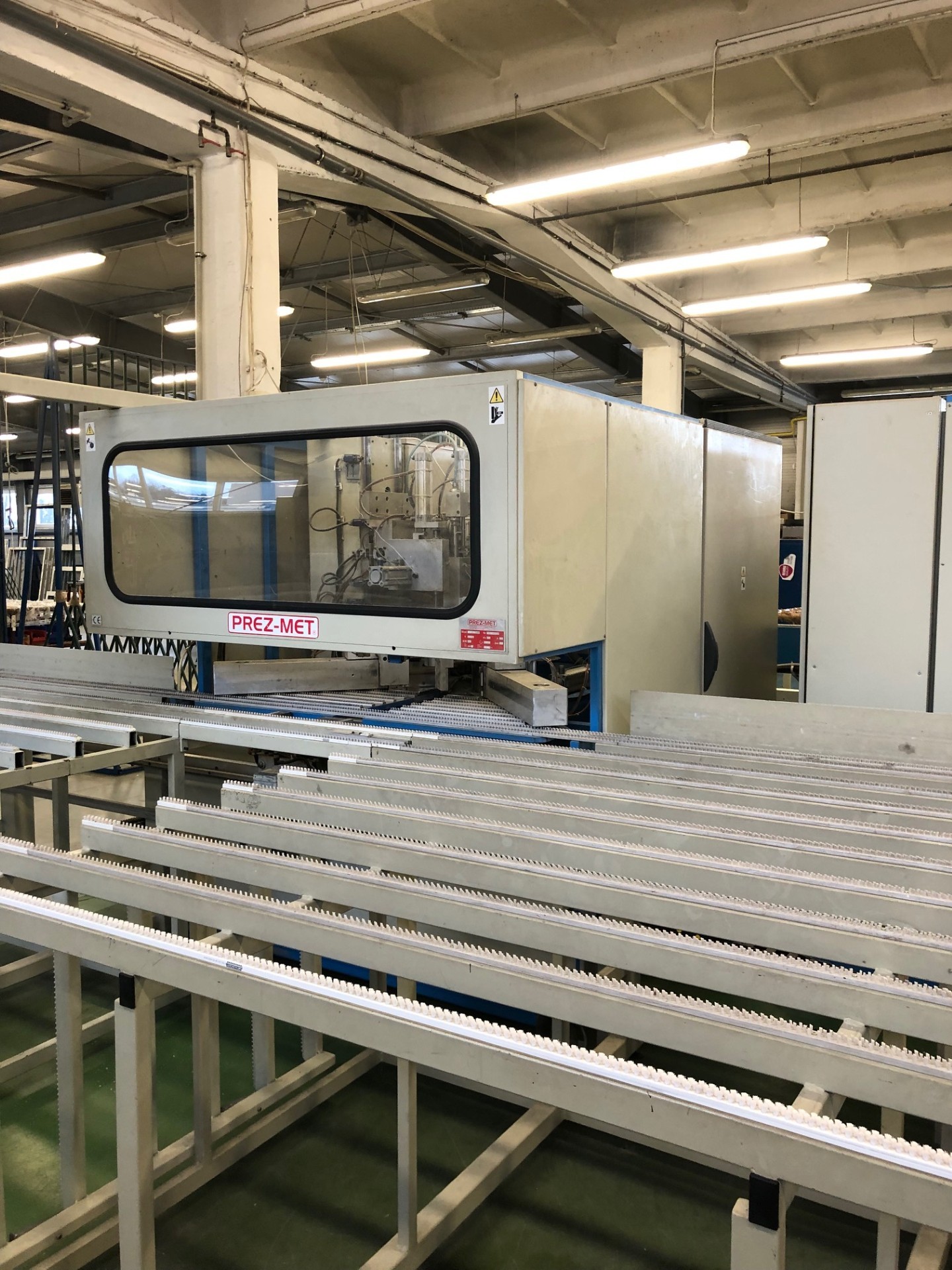

Oczyszczarka naroży PREZ-MET 960 CNC

• rok produkcji: 2008
• system sterowania: BECKHOFF
• liczba osi: 4
• maksymalne wymiary profili (szer. x wys.): 140 x 120 mm
• minimalne wymiary obrabianych zgrzewek: 480×480 mm
• frez tarczowy (1 szt.)
• głowica rowka uszczelki (2 szt.)
• nóż do ścinania na górnej powierzchni profilu
• nóż do ścinania na dolnej powierzchni profilu
• nóż do ścinania powierzchni skośnych i krzywych
• nóż do ścinania powierzchni owalnych i łukowatych
• automatyczne centrowanie naroża
• podpory profili
• automatyczne zdmuchiwanie wiórów z przestrzeni roboczej
• serwomotor: BECKHOFF (4 szt.)
• ciśnienie robocze: 6-8 bar
• moc: 12 kW
• zasilanie: 400 V; 50 Hz
• waga maszyny: 1800 kg

Piła do cięcia listew przyszybowych PREZ-MET 220 PA

• system sterowania
• kąt cięcia: -45°/+45°
• automatyczna blokada kątów 45°, 90°, 45°
• tarcza tnąca Ø 220 mm (2 szt.)
• tarcza podcinająca Ø 95 mm (2 szt.)
• automatyczny posuw tarcz tnących regulowany pneumatycznie
• pneumatyczne dociski dolne i poziome z regulacją położenia
• odciąg wiórów z separatorem
• silnik elektryczny 0,75 kW; 2800 obr/min (2 szt.)

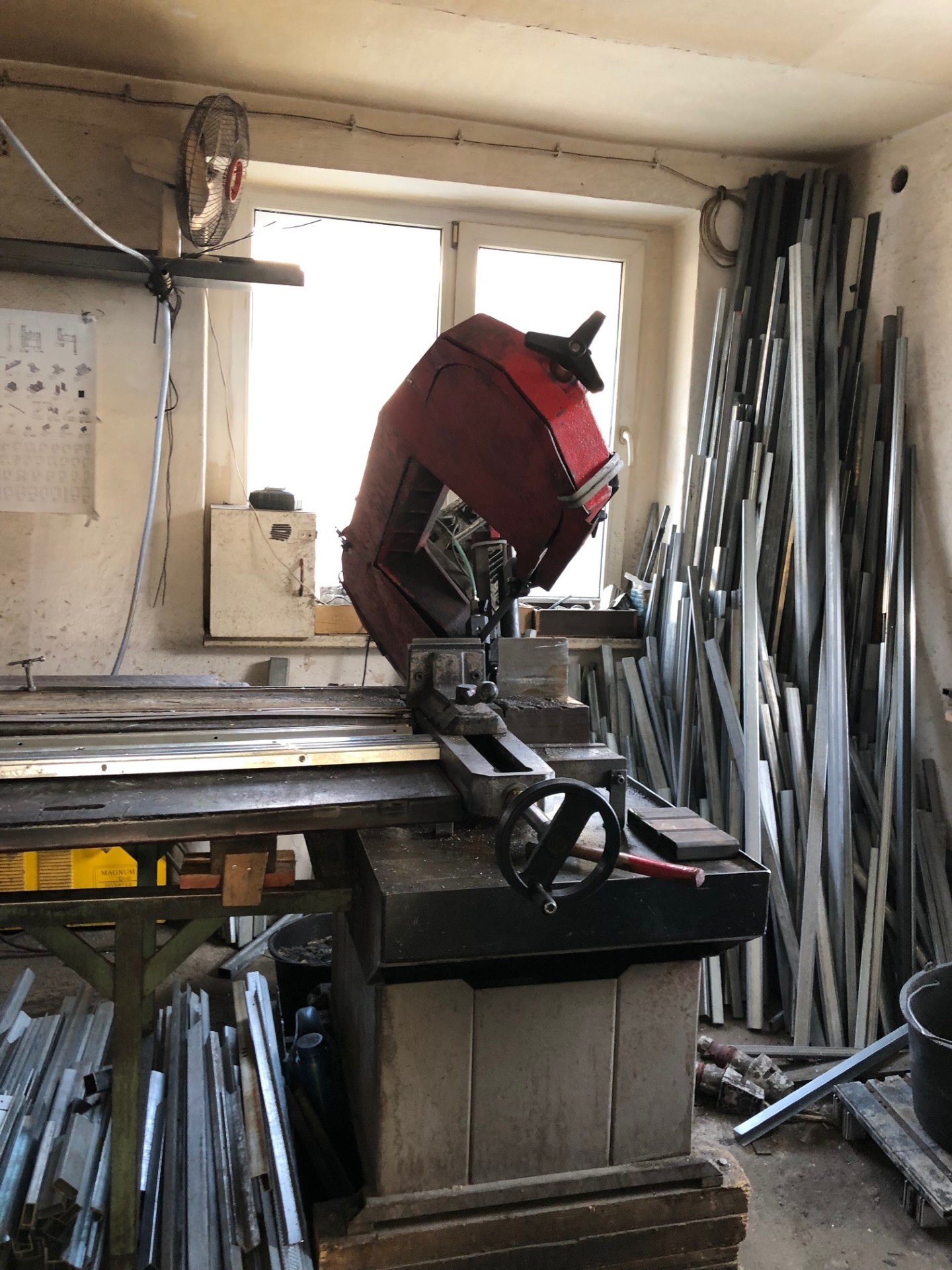

Piła taśmowa BOMAR STG 230 DG

• kąt cięcia: -45°/+60°
• maksymalna średnica cięcia: 230 mm
• wymiary brzeszczotu: 2730 x 27 x 0,9 mm

(Podane parametry techniczne mogą nieznacznie odbiegać od rzeczywistości. Wymagana jest weryfikacja z rzeczywistymi możliwościami oferowanej maszyny.)
