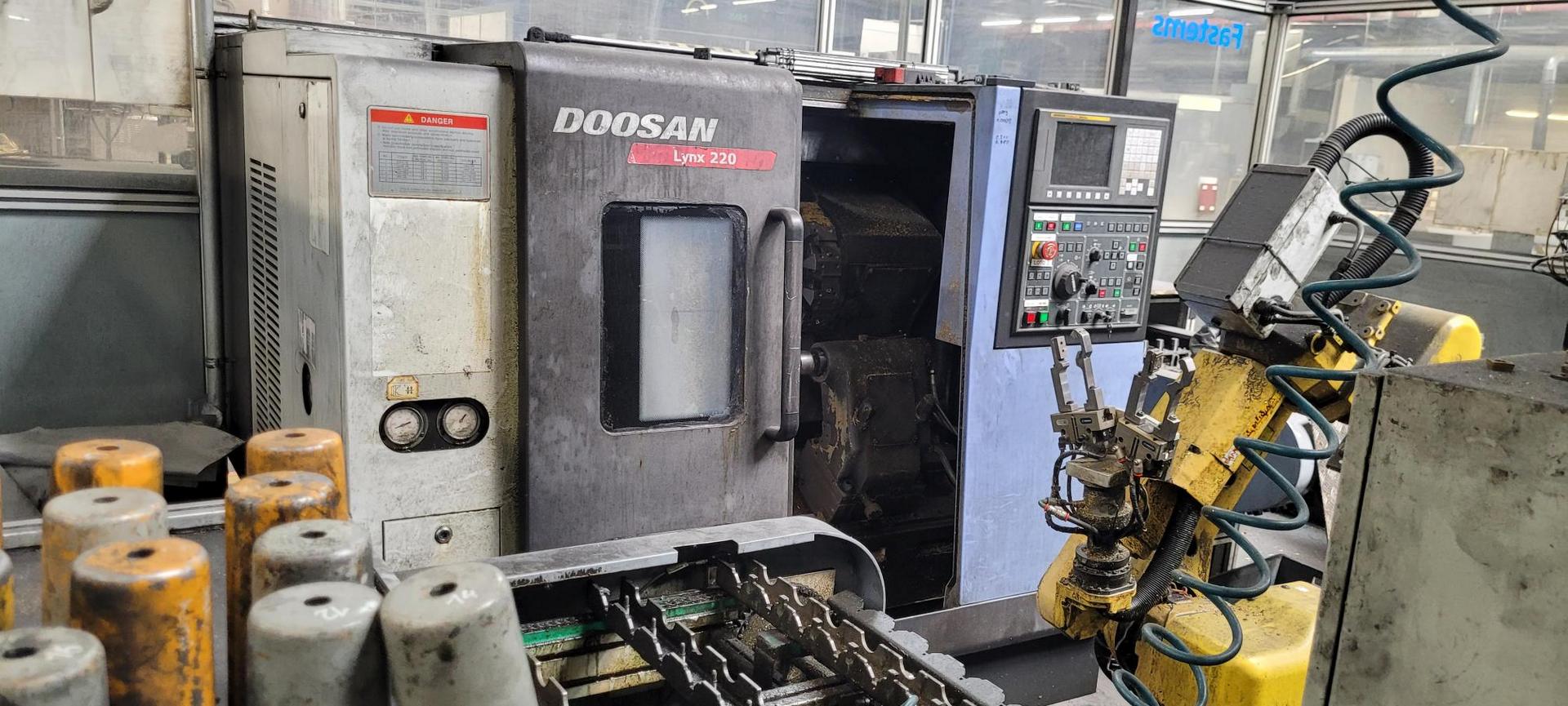

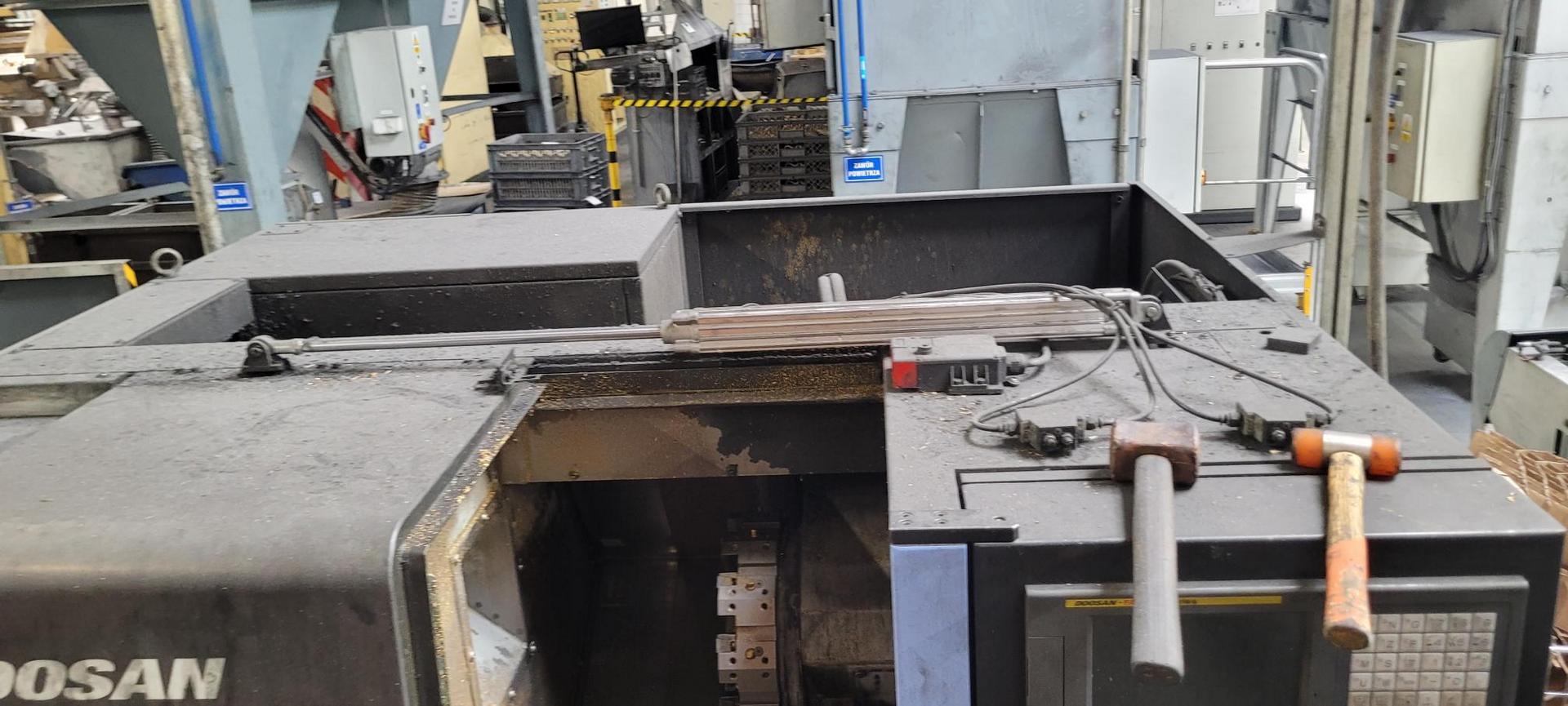

Tokarka CNC DOOSAN LYNX 220A

Tokarka CNC DOOSAN LYNX 220A zbudowana została w 2010 roku w Korei Południowej przez Doosan Infracore. Maszyna przeznaczona do precyzyjnej obróbki detali o maksymalnej średnicy 510 mm zapewnia wysoką dokładność oraz powtarzalność produkowanych elementów przez wiele lat intensywnej eksploatacji. Proces obróbczy realizowany jest za pomocą wrzeciona napędzanego przez silnik o wysokiej mocy. Wrzeciono obraca się z maksymalną prędkością 6000 obr/min i pracuje w dwóch osiach X i Z o posuwach wynoszących kolejno 175 mm oraz 330 mm. Jest ono wsparte przez trójrzędowe łożysko kulkowe skośne z przodu i jednorzędowe łożysko walcowe z tyłu, co ogranicza wpływ odkształceń termicznych przedniej końcówki i poprawia precyzję obróbki przy dużych prędkościach.

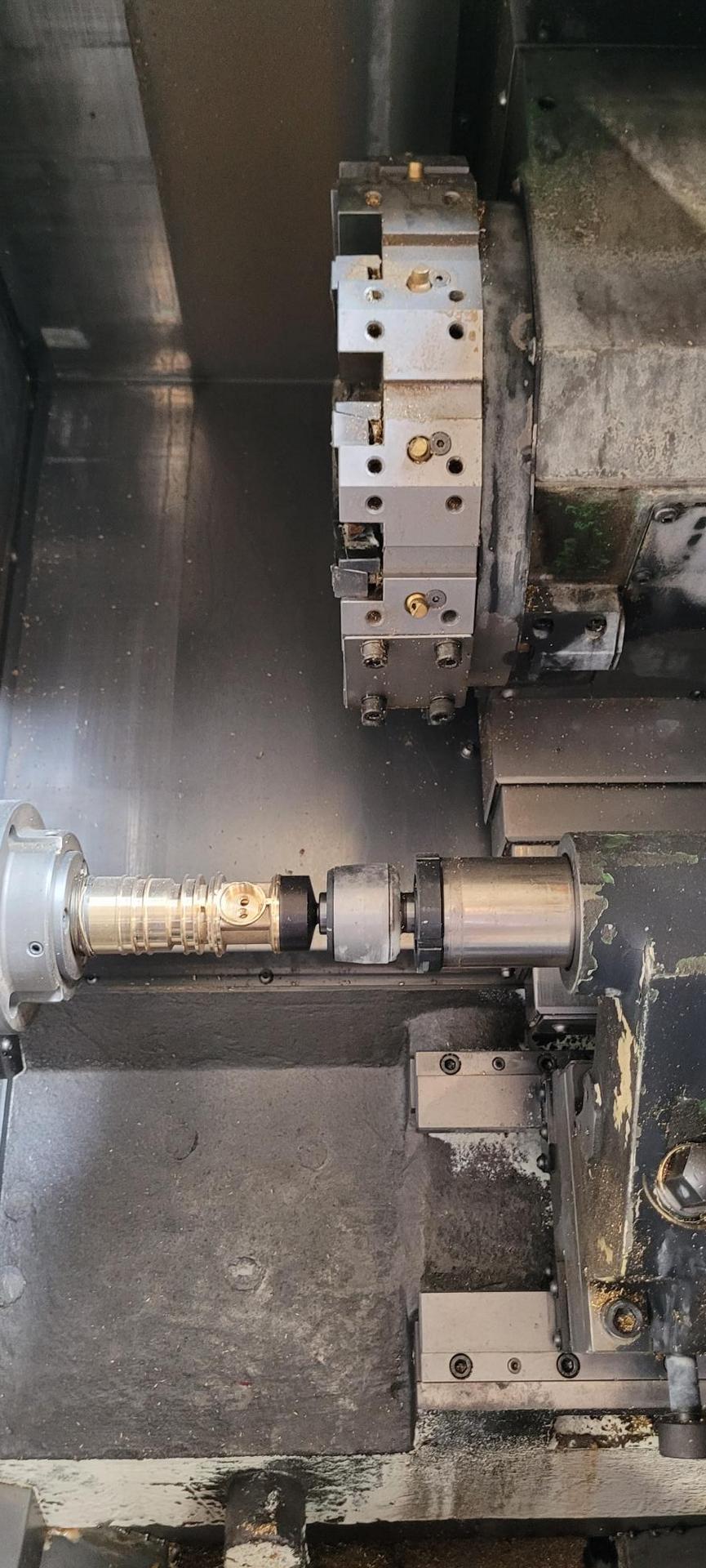

DOOSAN LYNX 220A wyposażony jest w 12-pozycyjną głowicę rewolwerową z dużym sprzęgłem krzywkowym o średnicy 210 mm i hydraulicznym zaciskiem o sile 39 kN. Sztywna konstrukcja rewolweru zapewnia stabilną obróbkę przy dużych obciążeniach, wysoką jakość wykończenia powierzchni, długi wysięg wytaczadła oraz wydłużoną żywotność narzędzi. Obroty rewolweru kontrolowane są przez serwomotor o wysokim momencie obrotowym, a indeksowanie odbywa się w obu kierunkach z czasem zmiany pozycji wynoszącym zaledwie 0,11 sekundy.

W procesie toczenia kluczowe znaczenie ma precyzyjne pozycjonowanie oraz stabilne podparcie obrabianego detalu. Z tego względu tokarka DOOSAN LYNX wyposażona została w wytrzymały konik z szeroko rozstawionymi prowadnicami. Korpus konika pozycjonowany jest za pomocą drążka trakcyjnego współpracującego z saniami, natomiast ruch drążka oraz hydrauliczny zacisk wykonywane są ręcznie.

W celu zagwarantowania wysokiej dokładności geometrycznej konstrukcji przy dużych obciążeniach roboczych, została ona zaprojektowana w oparciu o metodę elementów skończonych (FEM – Finite Element Method). Mocno użebrowany korpus skutecznie tłumi drgania powstałe podczas obróbki, co przekłada się na stabilność procesu i wysoką jakość obrabianych detali. Wszystkie parametry procesu programowane są w inteligentnym sterowaniu CNC z intuicyjnym interfejsem i dostępem do wielu zaawansowanych funkcji. Centrum tokarskie CNC LYNX 220A waży 2900 kg.

Specyfikacja techniczna tokarki do metalu DOOSAN LYNX 220A

• przelot nad łożem: 510 mm
• maksymalna średnica toczenia: 320 mm
• rekomendowana średnica toczenia: 170 mm
• maksymalna długość toczenia: 322 mm
• średnica pręta: 45 mm
• posuw w osi X: 175 (160+15) mm
• posuw w osi Z: 330 mm
• posuw przyśpieszony w osi X/Z: 30/36 m/min
• prędkość obrotowa wrzeciona: 6000 obr/min
• średnica otworu we wrzecionie: 53 mm
• średnica łożyska wrzeciona: 90 mm
• końcówka wrzeciona: A2-5
• moc napędu wrzeciona (30 min/moc stała): 15/11 kW
• średnica uchwytu: 6″
• średnica narzędzia: 25×25 mm
• średnica wytaczadła: 40 mm
• średnica pinoli konika: 65 mm
• wysuw pinoli konika: 80 mm
• stożek pinoli konika: MT4
• moc napędu osi X,Z: 1,8 kW
• moc silnika pompy chłodziwa: 0,18 kW
• moc znamionowa: 23,68 kVA
• wytrzymałość na przerwy w zasilaniu: 17 kA
• prąd pełnego obciążenia: 62,15 A
• wytrzymałość zwarciowa: 65 kA
• zasilanie: 3x 200/220 VAC; 50/60 Hz
• gabaryty (dł. x szer. x wys.): 2325 x 1600 x 1600 mm
• ciężar maszyny DOOSAN LYNX 220 A: 2900 kg

Wyposażenie tokarki CNC DOOSAN

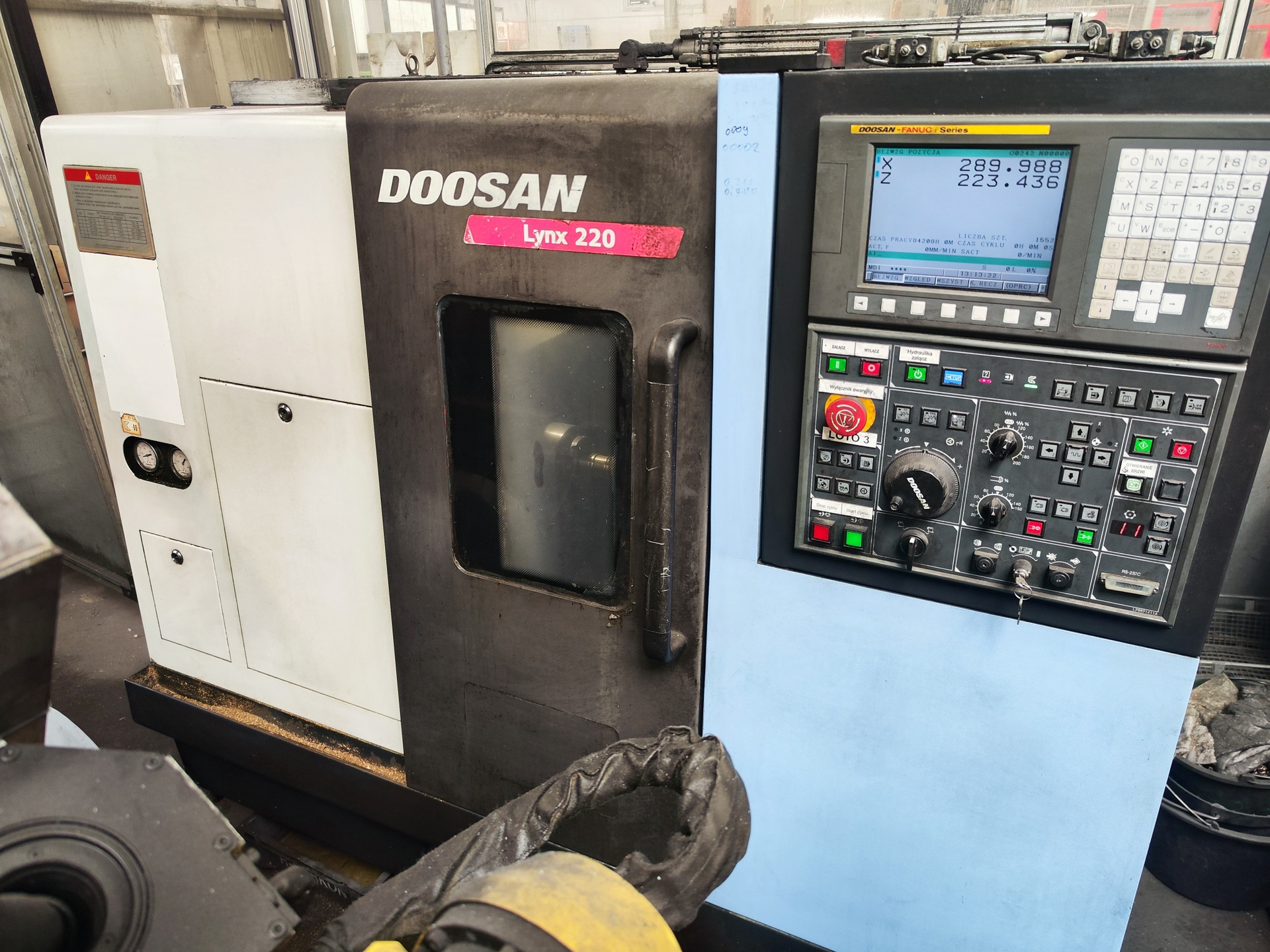

• sterowanie CNC: DOOSAN FANUC i Series
• 12-pozycyjny rewolwer
• konik
• układ smarowania
• układ chłodzenia
• sterowanie nożne
• agregat hydrauliczny
• szczelna obudowa przestrzeni roboczej z blokadą przednich drzwi
• oświetlenie przestrzeni roboczej
