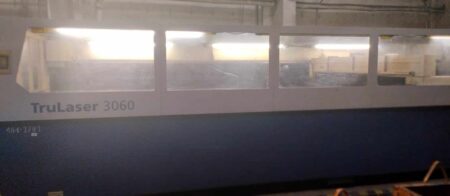

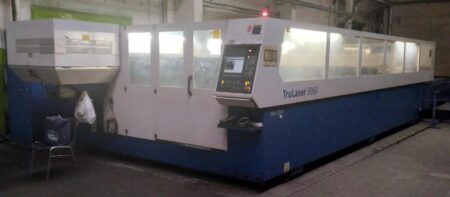

TRUMPF TruLaser 3060 lézervágó

TRUMPF TruLaser 3060 lézervágó 2007-ben gyártotta Németországban a TRUMPF Werkzeugmaschinen Teningen GmbH. A gép, amelyet kiváló pontossága és nagy termelékenysége jellemez, legfeljebb 20 mm vastagságú munkadarabok megmunkálására szolgál. A megmunkálási folyamatot egy stabil, 4 kW teljesítményű, mindössze néhány μm vastagságú lézersugár végzi, amelyet a legmagasabb energiahatékonyságú, megbízható lézerforrás állít elő. Az automatikus raklapcsere-rendszer viszont lehetővé teszi a vágási folyamat közbeni egyidejű be- és kirakodást, így minimálisra csökkentve a gép leállási idejét.

A kínált TruLaser 3060 lézervágó gép számos olyan korszerű műszaki megoldással is rendelkezik, amelyek jelentősen befolyásolják a vágás minőségét és bővítik a gép megmunkálási lehetőségeit. Ilyen például a ControlLine távolságmérő rendszer, amely a vágási folyamat során egyenetlen lemezek esetén is állandó távolságot tart a fejfúvóka és a lemezfelület között. A gép teljes tömege 21500 kg.

A TRUMPF TruLaser 3060 lézer műszaki adatai

• lézersugár teljesítménye: 4 kW (4000 W)
• maximális munkadarabvastagság: 20 mm
• előtolás X/Y/Z tengelyen: 6000/2000/112 mm
• maximális párhuzamos pozícionálási sebesség az X és Y tengelyen: 60 m/perc
• maximális egyidejű pozicionálási sebesség az X és Y tengelyen: 85 m/perc
• pozicionálási eltérés: ± 0,1 mm
• pozicionálási szórás: ± 0,03 mm
• legkisebb programozható pályaméret: 0,01 mm
• hullámhossz: 10,6 μm
• N2 nitrogéncsatlakozás: 30 bar
• O2 oxigéncsatlakozás: 20 bar
• sűrített levegő fogyasztás: 516 l/min
• csatlakozási teljesítmény: 88 kVA
• áramellátás: 400 V; 50 Hz
• méretek (H x SZ x M): 16300 x 6000 x 2000 mm
• a TRUMPF TruLaser 3060 gép súlya: 21500 kg

A TRUMPF lézervágó gép felszereltsége

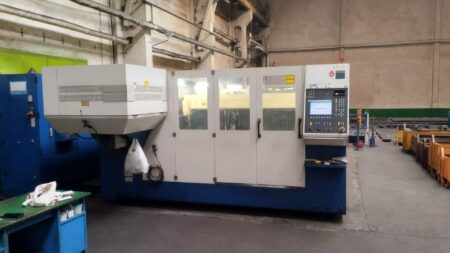

• CNC-vezérlő: SIEMENS SINUMERIK 840D

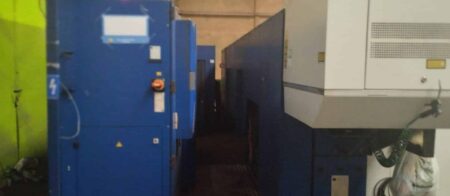

• lézerforrás: TRUMPF TruFlow 4000
• vágás sűrített levegővel
• SprintLine rendszer a megmunkálási folyamat optimalizálásához és gyorsításához
• PlasmaLine plazmaérzékelő rendszer
• NitroLine rendszer rozsdamentes acél és alumíniumötvözetek nagynyomású vágásához
• FocusLine rendszer a fókusztávolság beállításához az anyag típusának és vastagságának megfelelően, kézi beállítások nélkül
• PierceLine rendszer a beégetési folyamat vezérlésére és szabályozására (a beégetési idő 10-80%-os csökkentése)
• ControlLine távolságmérő rendszer, amely a vágófej fúvókája és a lemezfelület között állandó távolságot tart a vágási folyamat során, még egyenetlen lemezek esetén is.
• ContourLine rendszer, azaz speciális megközelítési technikák a lemezvastagságnál lényegesen kisebb átmérőjű lyukak vágásához
• a lemezszélek automatikus felismerése
• Microweld rendszer a vágott munkadarab és a hulladékanyag hegesztési pontokkal történő összekapcsolására
• LensLine érzékelőrendszer

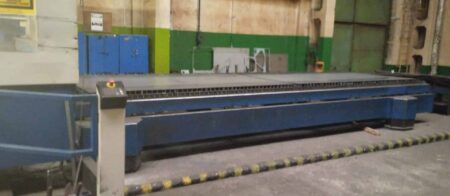

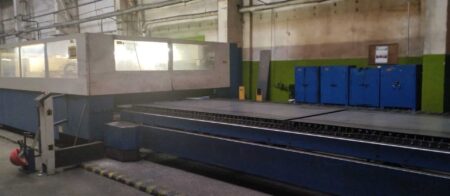

• automatikus raklapcsere-rendszer
• karbantartásmentes háromfázisú szervomotorok
• 5″ lencse
• 7,5″ lencse
• berendezés a vágófej gyors cseréjéhez
• integrált hűtőberendezés
• forgácselszívó rendszer
• automatikus leállítás
• munkaterület megvilágítása
• 3,5″-os floppylemez-meghajtó
• RJ-45 port
