Megmunkáló központ DMG MORI ULTRASONIC 10

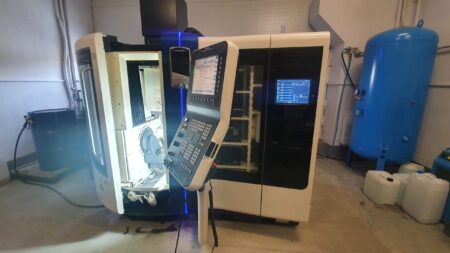

Megmunkáló központ DMG MORI ULTRASONIC 10 Ph 2 soros raktárral | A 120 SAUER 2016-ban a német-japánDMG MIRIcég építette. Az Ultrasonic 10 egy 5 tengelyes, kompakt megmunkáló központ, portál kialakítással. A monoBlock technológia polimerbetonból készült merev teste minden rezgést jól elnyeli. A marógépet legfeljebb 40 000 fordulatszámú fordulatszámmal működő orsóval és Siemens 840D vezérléssel megoldási vonallal és easySONIC-Control nal látták el. A magas gyártási automatizálás érdekében a DMGMORI Ultrasonic 10 megmunkáló központot integrálták a PH 2 | 120. A marógépet kevesen használták. Az orsó munkaideje 937 óra.
Az ultrahangos 10 öttengelyes marógépeket pontos részletek előállításához használják, például az orvosi és fogászati ​​iparban különféle implantátumok (pl. Fogak, gerincimplantátumok stb.) Gyártásában, szerszámboltokban penész, szerszámok és szerszámok gyártásában, az óragyártásban és az optikai iparban.

A DMG MORI ULTRASONIC 10 SAUER megmunkáló központ műszaki paraméterei

Tengelyek száma: 5
Orsó munkaidő: 937h
Gép időben: 2773h
Vezérlés: Siemens Sinumeric 840D megoldással és easySONIC-Control
Szerszámtár: lineáris, láncos
Megmunkált alkatrészek raktár: Ph 2 | 120
Előtolás hossza
– Haladás az X / Y / Z tengelyen: 120/120/200 mm
– Egy tengely: -10 ° – 120 °
– C tengely: 360 °
Elsődleges meghajtó
– Főorsó: USB 40
– Maximális sebességULTRASZONIKUS: 40 000 fordulat / perc
– Max. Marási sebességtartomány: 40 000 rpm
– Helymeghatározási pontosság X / Y / Z-ben: P10 µm
– Megismételhetőség X / Y / Z-ben: P8 µm
Feedrate
– Előtolás sebességtartomány: 10 000 mm / percig
– Gyors áthaladás (X / Y / Z): 10 m / perc
Munkaasztal
– NC asztal rögzítő felülettel: ø 190 mm
– Asztal maximális terhelése: 10 kg
– A forgótengelyek maximális sebessége (A / B / C): 100 / – / 150 rpm
– Helymeghatározási pontosság (A / B / C tengely): ± 5
Eszköz
– Szerszámtartó orsó:HSK-32típusú
– Szerszámmagazin: 60 tétel – láncmagazin
– Max. Szerszámhossz teljes kapacitással és maximális sebességgel: 130 mm
– Max. Szerszámátmérő teljes feltöltéssel és maximális sebességgel: 49mm
– Chip-chip cseréje: 15 másodperc
Opciók
– A munkadarab mérése: DMG PP-400 infravörös szonda
– Szerszámmérés: RS NC-4
– Hűtőfolyadék kondicionáló berendezés: KM 10
Gépbeállítás és kapcsolat
– Felület: kevesebb mint 2 m2
– Méretek hossz / szélesség / magasság (jelzőlámpával): 1775/1530/2253 mm
– Szükséges helyhossz / szélesség / magasság (hozzáféréssel az összes szolgálati ajtóhoz): 4100/3700/2300 mm
– A gép súlya: 1800 kg (Ph 2 tár nélkül)
– Teljesítményfelvétel: 25 kVA
– Üzemi feszültség: 400V (N / PE) / 50A
– Sűrített levegő szükséges: 6 bar
– Átlagos levegőfogyasztás: 20 m3 / óra.

A DMG MORI ULTRASONIC 10 SAUER különlegességei

– Portálszerkezet beépített NC forgatható forgóasztallal (4. és 5. tengely / A és C tengely vízhűtéses motorokkal)
– Vízhűtéses orsó nagysebességű vágáshoz HSK-E 32-vel, 40 000 fordulat / perc sebességgel.
– Merev, vibrációt csillapító monoBLOCK polimer betontest
– ULTRASONIC technológia integráció
– Automatizált alkatrészkezelés
– Felhasználóbarát CNC vezérlés A Siemens 840D megoldások sora

Lineáris magazin munkadarabokhoz Ph2 | 120 SAUER

Az Ultrahangos 10 integrálása a PH 2 lineáris magazinnal | 120 A SAUER biztosítja a gyártás automatizálását és a megszakítás nélküli több műszakos működést.

A PH2 lineáris raktár műszaki paraméterei | 120
– maximális kezelhetőség: 2 kg
– munkadarabcsere ideje: kevesebb, mint 55 másodperc
– az integrált raklapok típusa: ITS 100 max 13-as szám, ITS 50 max 50-es szám, kész alkatrész-tartály (FPR) max 150-es szám
– egyszerű fogászati ​​konfiguráció (ITS 100 / ITS 50 / FPR): 10 / – / 150

A lineáris raktárral való integráció legfontosabb előnyei
– Kompakt, integrált lineáris tár
– Az alapanyag és a kész alkatrészek párhuzamos be- és kirakása a gép nyomása alatt
– Felügyelet nélküli gyártás több műszakos munkában
– Ügyfélspecifikus raklap konfiguráció lehetséges
– Különböző részletek vegyes feldolgozása lehetséges
– A rendeléskezelő rendszer lehetővé teszi a megrendelések egyszerű kezelését

Opcionális felszerelés
Emuge Franken – PowRgrip rögzítő rendszer
1. Kézi rögzítő egység PGC tartozékokkal
2. HSK-E32 PG10 x 80 tokfogók – 17db. (belső hűtés)
3. HSK-E32 PG06 x 80 toktartók – 3 db.

Sebesség
PGR gépen a retesz automatikusan be van nyomva
szerszámtartó, a szerszámcsere 10 másodperc alatt megtörténik.
Kompatibilis a μ-vel
A rendkívül nagy koaxialitás garantálja a megbízható és
Ismételhető szerszám élettartam és kiváló felületi minőség
A PGR rendszer lehetővé teszi a volfrám-karbid szárak és a
HSS 0,2 mm átmérőtől
Biztonság
Több erő és nyomaték, mint mások
precíziós tartók
Megbízható
A szerszám élettartama meghaladja a 20 000 szerszámciklust
Hosszabb élettartam
A megmunkálás során természetes rezgések
a fogantyúk speciális kialakítása
